W branży budowlanej liczy się nie tylko moc, ale i wszechstronność sprzętu. Koparko-ładowarki to doskonały przykład maszyn łączących funkcje koparki i ładowarki w jednym urządzeniu. Świetnie radzą sobie przy pracach ziemnych, rozbiórkowych czy utrzymaniu terenów zielonych. Wykorzystuje je nie tylko budownictwo - branża komunalna i drogowa również docenia ich uniwersalność. W USA modele kompaktowe cieszą się szczególną popularnością - stanowią nawet 40% rynku.
Przed zakupem warto przeanalizować podstawowe dane techniczne urządzeń. Standardowe maszyny mają długość od 6 do 8 metrów, szerokość około 2,5 metra oraz wysokość do 3 metrów. Kluczowe dane to masa całkowita, udźwig, pojemność czerpaka i głębokość kopania. Mniejsze maszyny lepiej sprawdzają się w ciasnych przestrzeniach, a większe oferują wyższą wydajność. Dobór idealnej maszyny to proces wymagający analizy kilku kluczowych czynników. Nie wystarczy kierować się tylko mocą czy marką. Przestrzeń robocza to pierwsze, o czym należy pomyśleć. Wąskie uliczki miejskie wymagają kompaktowych rozwiązań. Ważne jest też miejsce składowania sprzętu. Jeśli masz ograniczoną przestrzeń, warto rozważyć mniejsze ładowarki. Intensywność prac decyduje o wymaganej mocy silnika. Do lekkich zadań wystarczą maszyny o mocy 50-60 KM. Pojemność czerpaka to kolejny ważny parametr. Im większa, tym szybciej wykonasz prace ziemne.

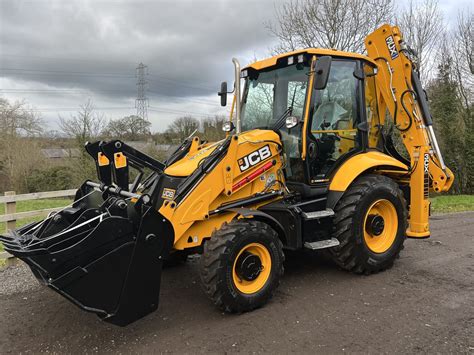

JCB 3CX: dane techniczne, charakterystyka i zalety
JCB 3CX to ikoniczna koparko-ładowarka, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Od momentu wprowadzenia na rynek, model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Wybór koparko-ładowarki JCB 3CX to decyzja, która przynosi wiele korzyści. Przede wszystkim, maszyna ta charakteryzuje się wysoką wydajnością i uniwersalnością. Doskonale radzi sobie zarówno z pracami ziemnymi, takimi jak kopanie i załadunek, jak i z transportem materiałów. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.
W tym artykule przedstawiamy szczegółowy przegląd specyfikacji, parametrów i możliwości tego popularnego modelu. Kluczowe dane JCB 3CX to moc silnika 55,4 kW, masa operacyjna 7200 kg i udźwig ładowarki do 2500 kg.
Wymiary i waga
Wymiary i waga maszyny, jaką jest JCB 3CX, to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Dane techniczne koparkoładowarki JCB 3CX zawierają informacje o długości, szerokości i wysokości maszyny, a także o jej wadze własnej. Te wymiary i waga maszyny wpływają na jej mobilność i zdolność do manewrowania w ograniczonych przestrzeniach. JCB 3CX ma około 6,5 m długości, 2,5 m szerokości i 3 m wysokości. Średnie wartości dla maszyn 8-11 ton mieszczą się w przedziale 5-7 m długości i 2,3-2,4 m szerokości. Przykładowo, JCB 3CX ma 5,62 m długości. Rozstaw osi waha się od 2,17 m (JCB) do 2,25 m. Należy dopasować wymiary do warunków pracy, sprawdzić moc oraz dostępne akcesoria.
- długość konstrukcyjna - 5620 mm;
- całkowita szerokość - 2360 mm;
- wysokość kabiny - 2780 mm;
- całkowita wysokość - 3610 mm;
- minimalny prześwit pod podporą - 370 mm;
- minimalny prześwit pod łyżką - 500 mm.
Transport JCB 3CX wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport koparko-ładowarki często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu.
Silnik i układ napędowy
Specyfikacja koparkoładowarki JCB 3CX w kwestii silnika to kluczowy parametr, który wpływa na jej wydajność. Dane techniczne wskazują, że JCB 3CX może być wyposażona w różne modele silników, w zależności od roku produkcji i konfiguracji. Silnik koparki charakteryzuje się określoną mocą, momentem obrotowym i pojemnością, co przekłada się na jej zdolność do wykonywania ciężkich prac w trudnych warunkach. Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka. Moc robocza wynosi 63 kW / 85 KM.
W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.
Kolejna nowa funkcja - Torque Lock - pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%. Codzienna kontrola, konserwacja lub naprawa nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.
JCB 3CX koparko-ładowarka charakteryzuje się wydajnym silnikiem Ecomax o mocy 55 kW oraz układem hydraulicznym, który umożliwia łatwe i szybkie wykonywanie prac. Posiada pojemność maszyny, która pozwala na efektywne ładowanie i kopanie w różnych warunkach terenowych.
Zużycie paliwa i prędkość
Koparko-ładowarka JCB 3CX zużywa około 8 litrów paliwa na godzinę pracy. Dzięki funkcji EcoRoad, zużycie paliwa może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą. Funkcja EcoLoad pozwala na sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa. Maksymalna prędkość wynosi 37 km/h. Skrzynia biegów może być mechaniczna lub półautomatyczna.
Układ hydrauliczny i osprzęt
Wydajność koparko-ładowarki JCB 3CX jako ładowarki i koparki to kluczowy aspekt, który decyduje o jej efektywności w pracy. Dane techniczne koparkoładowarki JCB 3CX precyzują udźwig i pojemność łyżek, co ma bezpośredni wpływ na ilość materiału, jaki maszyna może podnosić i transportować. Specyfikacja koparkoładowarki JCB 3CX podaje maksymalny zasięg i głębokość kopania, co pozwala ocenić jej zdolność do wykonywania różnorodnych prac ziemnych.
- maksymalna pojemność łyżki do kopania - 0,3 m³;
- szerokość łyżki do kopania - 60 cm;
- maksymalna pojemność łyżki do ładowania - 1 m³;
- szerokość łyżki do ładowania - 2,23 m;
- kąt obrotu łyżki - 201°;
- maksymalna głębokość kopania - 4,24 m;
- maksymalna wysokość podnoszenia ładunku - 3,23 m.
Do tej koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
Funkcja EcoDig obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%. Funkcja PowerSlide obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy. System SRS to kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
Kabina operatora i ergonomia
Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy. Dane techniczne koparkoładowarki JCB 3CX wskazują na ergonomiczne rozmieszczenie elementów sterujących i czytelne wskaźniki. Wyposażenie kabiny obejmuje regulowany fotel, klimatyzację i system ogrzewania, co pozwala operatorowi na komfortową pracę w różnych warunkach atmosferycznych. Systemy wspomagające i ergonomia mają na celu zwiększenie wydajności i bezpieczeństwa pracy. Specyfikacja może zawierać informacje o systemach takich jak wspomaganie kierownicy, hamulce hydrauliczne i blokada mechanizmów różnicowych. Poziom hałasu generowany przez JCB 3CX jest ważnym aspektem związanym z komfortem pracy operatora i wpływem na otoczenie. Dane techniczne określają poziom hałasu emitowanego przez maszynę podczas pracy.
Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Istnieje ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna - poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.
Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Zasilanie elektryczne
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A /godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Główne modyfikacje JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX. Różnica między nimi polega na konfiguracji i możliwości montażu osprzętu:
- 3CX - standardowy model ze stałą ramieniem.
- 3CX Sitemaster - wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
- 3CX Contractor - najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła dokładnie do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super - zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
Alternatywy i konkurencja: Caterpillar 428 i 432 oraz JCB 2CX
Na rynku dostępne są różne konkurencyjne rozwiązania transportowe dla maszyn, które oferują podobne możliwości udźwigu i wydajności. W branży koparko-ładowarek silną pozycję zajmują również modele Caterpillar 428 i 432 oraz JCB 2CX.
Koparko-ładowarki Caterpillar 428 i 432
Z Peorii w stanie Illinois jest największym producentem sprzętu budowlanego na świecie. Koparko-ładowarki Caterpillar wyróżniają się silnikami o dużej mocy, dużą wydajnością i wysokim komfortem pracy operatora. Jednocześnie, mają też stosunkowo niskie zużyciu paliwa przy dobrych parametrach. Pierwsze koparki z logo Cat weszły na rynek w 1985 roku, więc firma ma już ponad 35-letnie doświadczenie w produkcji tych maszyn.
Koparko-ładowarki Caterpillar 428 i 432 to najbardziej kompaktowe maszyny tego rodzaju z aktualnej oferty producenta. W zależności od wersji w modelach tych zastosowano silniki o mocy od 55,4 kW do nawet 82 kW. Wspomniane koparko-ładowarki Caterpillar mają również zaawansowany układ hydrauliczny wykrywający obciążenie oraz zawieszenie o dużym kącie obrotu i system amortyzacji ruchu obrotowego. Mogą być wyposażone w szeroką gamę osprzętu, która zwiększa funkcjonalność maszyn, w tym łyżki do kopania oraz inny osprzęt.
Koparko-ładowarka Cat 428 standardowo została wyposażona w silnik o pojemności skokowej 3,6 l, mocy 55,4 kW i użytecznym momencie obrotowym 418 Nm (SAE J1349). Koparko-ładowarka Cat 432 w standardzie otrzymała silnik, którego pojemność skokowa również wynosi 3,6 l, ale moc to już 74,4 kW, a użyteczny moment obrotowy 436 Nm.
Mniejsze rozmiary i waga sprawiają natomiast, że koparko-ładowarka Caterpillar 428 jest nieco łatwiejsza w manewrowaniu. Dzięki temu można z powodzeniem wykorzystywać ją na przykład do prac w trudno dostępnych miejscach oraz kopania rowów melioracyjnych.
Cechy konstrukcyjne Caterpillar
Koparko-ładowarka Caterpillar 428F to bardzo produktywna maszyna, opracowana na podstawie ponad 30 lat doświadczeń, stworzona z myślą o przewyższeniu oczekiwań użytkowników. Firma Caterpillar produkuje maszyny z myślą o operatorze, zapewniając niezawodność, moc i komfortowe środowisko pracy.
- Osie i blokada mechanizmu różnicowego firmy Cat to duża wytrzymałość, trwałość, cicha praca oraz świetna przyczepność nawet na nierównych nawierzchniach. Zastosowany w tym przypadku trójkomorowy układ zapewnia smarowanie układu przeniesienia napędu i łożysk niezależnie od nachylenia terenu.
- 6-cio biegowa skrzynia biegów doskonale radzi sobie ze specyfiką wykonywanej pracy. Funkcja ta zapewnia bezpośrednie przełożenie między agregatem hydraulicznym i układem przeniesienia napędu podczas jazdy na biegach przeznaczonych do transportu drogowego. Dzięki temu zużycie paliwa zmniejszyło się o 16%, natomiast średnia prędkość wzrosła o 11%.
- Wysięgnik koparkowy jest tak skonstruowany, że umożliwia załadowanie stojących blisko siebie pojazdów oraz ominięcie przeszkód podczas wykonywania wykopów. Wysoka wydajność gwarantowana jest przez wszechstronność działania tego narzędzia w połączeniu z ogromną siłą odspajania, doskonałą kontrolą nad maszyną i układem hydraulicznym. Ramię teleskopowe dostępne w modelu 482F pozwala na głębsze kopanie i większy zasięg, co sprawia, że maszyna jest bardziej wszechstronna oraz łatwiej zmienia pozycję. Zewnętrze zaciski blokujące, w które wyposażona jest rama przesuwu bocznego, umożliwiają prowadzenie obsługi technicznej bez konieczności demontażu. Pozwala operatorowi na bezproblemowe ustawianie koparko-ładowarki na pełnej szerokości ramy przesuwu bocznego.
- Łatwość obsługi serwisowej to punkt honoru konstruktorów firmy Caterpillar. Wszystkie punkty codziennej obsługi serwisowej zostały wspólnie pogrupowane, a dostęp do nich jest niezwykle łatwy. Dzięki zastosowaniu bezobsługowych osi oraz wałów napędowych wyeliminowano konieczność czasochłonnego smarowania w trudno dostępnych miejscach maszyny. Pod pokrywą silnika znajduje się nie tylko jednostka napędowa, lecz również odchylany układ chłodzenia stosowany tylko w maszynach Cat. Układ klimatyzacji można podnieść, a chłodnicę odchylić do przodu bez konieczności używania narzędzi. Dla lepszego komfortu serwisowego operatora zastosowano samosmarujące ramię teleskopowe. Stabilizatory i ramię teleskopowe są wyposażone w charakteryzujące się swobodą regulacji nakładki cierne, nie wymagające demontażu. Pionowy montaż wszystkich filtrów Cat ogranicza wycieki i zanieczyszczenie oleju podczas wymiany filtrów. Filtry zatrzymują nawet bardzo małe cząstki zanieczyszczeń obecne w oleju.
- Dostępność osprzętu: dla tego modelu maszyny dostępne są łyżki ogólnego przeznaczenia do koparko-ładowarek oraz łyżki wielofunkcyjne ze sterowaniem hydraulicznym. Obsługiwane ręcznie lub hydraulicznie szybkozłącza koparki to szybka, prosta i bezpieczna zmiana osprzętu tylnego. Nowe szybkozłącza Cat z podwójną blokadą mają konstrukcję samonastawnego klina, który pozwala uzyskać idealne dopasowanie narzędzi.
JCB 2CX: kompaktowa siła
W legendarnej rodzinie koparko-ładowarek JCB, model 2CX zajmuje wyjątkowe miejsce. Nie jest ani mikro-maszyną opartą na miniładowarce jak 1CX, ani pełnowymiarowym koniem pociągowym jak 3CX. To prawdziwa, kompaktowa koparko-ładowarka, która łączy w sobie znacznie większą siłę i udźwig niż 1CX z nieporównywalnie lepszą zwrotnością niż 3CX.
- Skręt obu osi (przeciwstawny): radykalnie zmniejsza promień skrętu, pozwalając maszynie zawrócić niemal w miejscu.
- Silnik: sercem większości popularnych modeli na rynku wtórnym jest niezawodny, 4-cylindrowy silnik Perkins o mocy ok. 75 KM.
- Układ napędowy: w przeciwieństwie do większych braci ze skrzyniami Powershift, 2CX wykorzystuje napęd hydrostatyczny.
- Wymiary i waga: masa maszyny oscyluje wokół 6000 kg.
JCB 2CX jest znacznie mniejszy, lżejszy i ma napęd hydrostatyczny, co odróżnia go od modelu 3CX z równymi kołami. Wybór między 2CX a minikoparką 6 ton zależy od specyfiki zadań. Midikoparka 6t będzie miała większy zasięg i siłę kopania oraz możliwość obrotu o 360 stopni. Do JCB 2CX pasują standardowe łyżki do koparko-ładowarek z odpowiednim mocowaniem.
Dla optymalizacji pracy maszyn w trudnych warunkach budowlanych, górniczych i przemysłowych, kluczowe znaczenie ma dostęp do części zamiennych i serwisu. W ofercie firmy Glimat dostępne są wysokiej jakości zamienniki ITR oraz części marki GTRAX, które sprawdzają się w wymagających warunkach pracy. Regularny serwis to klucz do niezawodności. Dostępne są wysokiej jakości filtry REDX do silnika i hydrauliki, precyzyjne sworznie i tuleje CORESPEX do kasowania luzów, trwałe uszczelnienia siłowników VICORTEX oraz wytrzymały osprzęt HIMACORE.
Opcje zakupu i wynajmu
Decydując się na zakup JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne koparkoładowarki JCB 3CX i historię serwisową maszyny. Opcje zakupu koparko-ładowarki JCB 3CX są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb. W przypadku zakupu używanego sprzętu warto negocjować cenę, sprawdzić historię serwisową i stan techniczny.
Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu JCB 3CX wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw. Koszty wynajmu obejmują opłatę za wynajem, która zależy od czasu trwania wynajmu i specyfikacji maszyny. Należy uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.
