Budowa i naprawa tylnej podpory koparko-ładowarki JCB

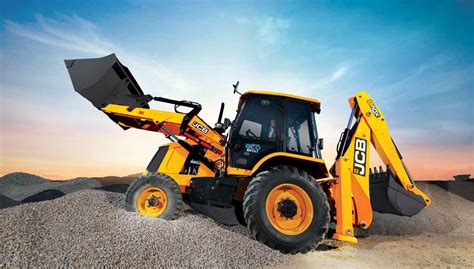

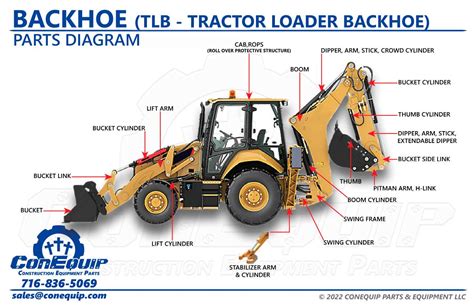

Koparko-ładowarki JCB to jedne z najczęściej wybieranych maszyn budowlanych na świecie, cenione za swoją wszechstronność, wytrzymałość i efektywność pracy. Aby mogły one działać bezawaryjnie przez długie lata, kluczowe jest stosowanie wysokiej jakości części zamiennych, które zapewnią optymalną wydajność i minimalizację przestojów. Maszyny JCB są jednymi z najczęściej wykorzystywanych na placach budowy, w rolnictwie i przemyśle. Aby zapewnić ich długą żywotność i maksymalną efektywność, kluczowe jest stosowanie wysokiej jakości części zamiennych.

Tylny most napędowy w koparko-ładowarkach JCB

Most napędowy w koparko-ładowarce JCB 3CX czy CAT 428 to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów. To zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę. Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym).

Budowa mostu napędowego

Most napędowy składa się z centralnej obudowy (tzw. „główki”) oraz dwóch bocznych „pochw”, w których obracają się półosie.

Przekładnia główna (atak i talerz)

W centralnej części mostu ("główce") dzieje się cała magia rozdziału napędu. Napęd z wału napędowego trafia na wałek ataku (małe koło zębate o stożkowym, hipoidalnym kształcie). Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej, a tym samym zwiększenia momentu obrotowego.

• Anatomia awarii: Są to elementy pracujące w warunkach ekstremalnych nacisków.
• Objawy: Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy.
• Przyczyny: Najczęściej jest to zużycie łożysk wałka ataku (powodujące luz i zmianę geometrii zazębienia) lub praca na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej, np. o niewystarczających właściwościach EP (Extreme Pressure), może również przyspieszyć zużycie.

Mechanizm różnicowy (dyferencjał)

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Jest on niezbędny, ponieważ maszyna skręcając, powoduje, że koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej i musi obracać się wolniej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście. Dyferencjał to mechanizm, który na to pozwala.

• Działanie: Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.
• Problem z dyferencjałem: Jego wadą jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu. Maszyna utknie.
• Rozwiązanie: Blokada mechanizmu różnicowego. Blokada 100% uruchamiana przez operatora (pedał lub przycisk) mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością. Mechanizm o Ograniczonym Poślizgu (LSD) działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.
• Objawy awarii: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach.
• Przyczyny awarii: Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.

Półosie napędowe

Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. W maszynie budowlanej nie odbywa się to jednak w prosty sposób. Półosie to długie, stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście.

• Anatomia awarii: Półoś jest zaprojektowana jako "bezpiecznik" w układzie.
• Przyczyny: Najczęściej jest to gwałtowne obciążenie udarowe, np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie.

Zwolnica planetarna (reduktor w piaście)

Jest to absolutnie kluczowy i najbardziej genialny element mostu napędowego w ciężkiej maszynie. Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być grube jak ramię i ekstremalnie ciężkie, podobnie jak cały mechanizm różnicowy.

• Działanie:
  1. Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
  2. Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
  3. Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
  4. Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.

  Efekt: Półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma (a więc i koła).

• Objawy awarii: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Gwałtowny wzrost temperatury w piaście.
• Przyczyny awarii:
  • Awaria oleju: Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone, np. uszczelnienie piasty zwolnicy JCB 3CX). Praca bez odpowiedniego smarowania prowadzi do szybkiego zniszczenia łożysk i kół zębatych.
  • Awaria łożysk: Zużycie lub uszkodzenie łożysk prowadzi do luzów, niewłaściwego zazębienia kół zębatych i generowania nadmiernego ciepła.
  • Zniszczenie kół zębatych: Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.

Diagnostyka i konserwacja mostu napędowego

Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne, jakie posiadamy. Przy każdej wymianie oleju w moście, korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć.

• "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnym.
• Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To nie są opiłki z kół zębatych. To resztki zniszczonych łożysk, np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy.
• Duże Kawałki Stali: Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
• Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe, lecz produkt degradacji dodatków EP (Extreme Pressure) w oleju, spowodowany przegrzaniem lub starzeniem się oleju.

Częste przyczyny awarii i zapobieganie

• Praca na niskim poziomie oleju: Spowodowana wyciekami.
• Różne rozmiary opon: Montaż opon o różnym stopniu zużycia lub, co gorsza, o innym rozmiarze na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost.
• Mieszanie olejów przekładniowych: Nie jest to zalecane. Mimo że mają tę samą klasę (np. GL-5), mogą mieć różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.
• Brak wymiany oleju: Olej zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji). Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed remontem.

Pytania i odpowiedzi dotyczące problemów z mostem

1. Moja maszyna "głośno wyje" podczas jazdy.

Najczęściej jest to zużycie łożysk wałka ataku w przekładni głównej. Dalsza jazda może doprowadzić do poważniejszej awarii, dlatego zalecana jest natychmiastowa diagnostyka.

2. Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?

Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki "sklejają się" i szarpią.

3. Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?

Na 99% jest to ukręcona półoś napędowa.

Wymiana ślizgów w podporach koparko-ładowarki JCB 3CX (rocznik 2002)

W przypadku konieczności wymiany ślizgów w podporach koparko-ładowarki JCB 3CX (rocznik 2002), gdzie regulacja na imbus jest już wkręcona do końca, a maszyna "strasznie buja", należy podjąć następujące kroki:

Procedura wymiany ślizgów

1. Trzeba wykręcić regulacje na imbus i wyjąć rury od podpór, ponieważ na nich są zamontowane plastykowe wkładki, które należy wymienić.
2. Jeśli chcesz wymienić wszystkie ślizgi, górne i dolne, musisz wyciągnąć podpory. Pamiętaj, żeby wyciągać je od góry. Alternatywnie, tokarz może wytoczyć nowe podkładki plastikowe, co może być tańszą opcją niż kupowanie nowych części.

Demontaż podpór w dół

Aby wyjąć podpory w dół, należy wjechać najlepiej na rampę i stanąć prostopadle przy krawędzi tak, żeby stopy minęły próg. Następnie należy wyjąć podpórkę z lewarkiem i, trzymając już podporę (sama nie jest taka ciężka), wyjąć ją na dół z ramy. Może być mały problem z haczeniem się podkładek (ślizgów) o inne podkładki i tłoczysko, ale odpowiednie ruchy (w lewo, w prawo, przód i tył) pomogą w wyjęciu. Włożenie jest trudniejsze, ponieważ jest ciaśniej, ale nie należy używać siły, a działać z wyczuciem.

Alternatywnie, podpory można wyciągnąć w dół, np. w kanale.

Problemy z regulacją ślizgów na gwincie

Czasami ślizgi na gwincie (te z regulacją od zewnątrz) mogą być zaspawane (ich metalowe nakładki), co uniemożliwia ich odkręcenie. W takiej sytuacji można spróbować wypalić je gazami lub rozwiercić, a następnie zrobić nowy gwint i dorabiać ślizgi na wymiar. Do tego celu mogą być potrzebne specjalne klucze z kwadratem na końcu, jeśli regulacja jest na klucz imbusowy, a nie na typowy klucz.

Cenną wskazówką jest również użycie urwanego noża tokarskiego. Należy wbić zrobiony klucz z odpowiedniej strony rękojeścią do dołu, by maszyna opuszczając się, odkręcała problematyczny element.

Części zamienne do maszyn JCB

Oferujemy części do koparek JCB, w tym lemiesze, tłoki, filtry, akumulatory oraz podzespoły hydrauliczne. Nasze komponenty zapewniają wysoką trwałość i odporność na zużycie, co przekłada się na bezawaryjną pracę maszyn. W naszym asortymencie znajdziesz części do ładowarek teleskopowych JCB, w tym elementy układu napędowego, uszczelnienia, łożyska oraz filtry hydrauliczne.

Wszystkie oferowane przez nas części do JCB wyróżniają się wysoką jakością wykonania i trwałością, co gwarantuje ich niezawodność w trudnych warunkach pracy. Dobór odpowiednich części zamiennych do JCB jest kluczowy dla wydajności maszyny. Oferujemy zarówno oryginalne części JCB, jak i wysokiej jakości zamienniki, które spełniają rygorystyczne normy wytrzymałościowe. Zakupy w naszym sklepie internetowym to gwarancja jakości i wygody. Dzięki intuicyjnej wyszukiwarce szybko znajdziesz odpowiednie części do JCB, niezależnie od modelu maszyny. Oferujemy szeroki wybór komponentów dostępnych od ręki oraz możliwość zamówienia trudniej dostępnych części.

Do najczęściej wymienianych części do JCB należą filtry, tuleje, pompy hydrauliczne, przewody oraz elementy układu jezdnego. Dobór części do koparki JCB powinien uwzględniać model maszyny oraz specyfikację techniczną. Wszystkie oferowane przez nas części do JCB posiadają gwarancję producenta, a większość z nich jest dostępna od ręki. Nasz zespół specjalistów służy pomocą w doborze odpowiednich części do JCB.

Pamiętaj też o ochronie układu hamulcowego dzięki filtrom REDX i uszczelnieniom VICORTEX. W przypadku wycieku płynu z układu hamulcowego do tylnego mostu, konieczna jest pilna interwencja. Mechanik po raz pierwszy rozbiera taką maszynę JCB z 2000 roku, co stanowi wyzwanie, ponieważ hamulce są umieszczone przy mechanizmie różnicowym i wymagają odkręcenia pochw półosi napędowych. W takich sytuacjach dostęp do książki serwisowej jest nieoceniony.
