Wałek Przekaźnika Mocy (WOM) ze Sprzęgłem Ciernym: Budowa, Działanie i Dobór

Wałki przekaźnika mocy, powszechnie określane jako WOM (od angielskiego PTO - Power Take-Off), stanowią fundamentalny element w rolnictwie i maszynach roboczych. Ich głównym zadaniem jest przeniesienie mocy z silnika ciągnika lub innego pojazdu na podłączone urządzenia robocze. Dzięki temu rozwiązaniu możliwe jest wykonywanie wielu procesów mechanicznych bez konieczności stosowania oddzielnych jednostek napędowych. Wałek przekaźnika mocy umożliwia efektywne wykorzystanie energii, zwiększając wydajność pracy i oszczędność czasu. Jest to kluczowy komponent, który musi być idealnie dopasowany do parametrów maszyny, aby zapewnić optymalną pracę bez ryzyka awarii.

Wprowadzenie do Wałków Przekaźnika Mocy (WOM)

Aby ciągnik mógł współpracować z różnymi maszynami rolniczymi, potrzebny jest wałek WOM. Dzięki niemu można podłączyć do niego m.in. opryskiwacze, kosiarki, rębaki czy brony wirnikowe. Wałek odbioru mocy to mechaniczny element, który przekazuje napęd z silnika ciągnika do podłączonego urządzenia. To rozwiązanie jest powszechnie stosowane w maszynach rolniczych, leśnych czy komunalnych.

Wałki odbioru mocy mają standardowe złącza, dzięki czemu są kompatybilne z różnorodnymi urządzeniami. Ważnym elementem jest ich konstrukcja - wałek musi być na tyle wytrzymały, by przenieść wysokie momenty obrotowe, jakie generuje ciągnik. Jednak jego nadmierne obciążenie, niewłaściwe użycie czy brak odpowiednich zabezpieczeń może prowadzić do poważnych awarii.

Co to znaczy WOM? Skrót ten oznacza wałek odbioru mocy, czyli wałek przekaźnika mocy. To element konstrukcyjny, który przenosi energię z jednostki napędowej na inne urządzenia robocze. Termin ten odnosi się nie tylko do samego wałka, lecz także do całego systemu jego współpracy z maszyną. W praktyce oznacza to, że ciągnik staje się jednostką napędową dla szerokiej gamy urządzeń, takich jak kosiarki, rozdrabniacze czy mieszalniki.

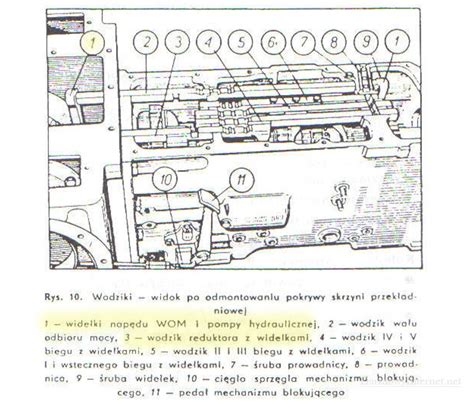

Budowa i Komponenty Wałka WOM

Wały przegubowo-teleskopowe ze sprzęgłem przenoszą moment obrotowy z ciągnika na maszynę rolniczą. Dzieje się tak na skutek połączenia dwóch podzespołów: WOM, czyli wału odbioru mocy ciągnika, i WPM - wału przyjęcia mocy maszyny. Wały przegubowe są istotnymi elementami w rolnictwie, ponieważ umożliwiają efektywne przekazywanie napędu w różnych maszynach rolniczych, co z kolei przyczynia się do sprawnego prowadzenia prac polowych.

Wał Przegubowo-Teleskopowy

• Przeniesienie mocy: Wały przegubowo-teleskopowe mogą przenosić momenty obrotowe do 5000 Nm i obracać się z prędkością do 1500 obr./min.
• Typy wałków:
  • Wałki teleskopowe cieszą się dużą popularnością dzięki swojej uniwersalności. Regulowana długość pozwala na dopasowanie ich do różnorodnych maszyn, niezależnie od odległości między ciągnikiem a urządzeniem. Sprawdzają się szczególnie w sytuacjach, gdzie urządzenia są używane w różnych konfiguracjach lub na zmiennym terenie.
  • Wałki stałe mają określoną długość, co sprawia, że nadają się głównie do maszyn, gdzie odległość między WOM a urządzeniem jest stała. Ten typ wałków jest bardziej ekonomiczny, ale mniej uniwersalny.
• Przeguby: W przypadku, gdy wzajemne położenie wałków WOM i WPM może powodować złamanie przegubu do kąta 50° podczas pracy ciągłej oraz 80° podczas pracy chwilowej, stosujemy wały szerokokątne. Wały te umożliwiają przenoszenie napędu w sposób ciągły, bez konieczności wyłączania napędu na uwrociach. Wałek WOM ze sprzęgłem gwarantuje bezpieczeństwo użytkowania. Przegub wałka WOM umożliwia elastyczne dopasowanie do ruchów maszyn.
• Wałek wielowypustowy: Służy do stabilnego i trwałego połączenia elementów układu napędowego. Dzięki precyzyjnemu wykonaniu wałek wielowypustowy gwarantuje pewne przeniesienie momentu obrotowego.
• Tuleja WOM: Służy do stabilizacji połączenia, umożliwiając prawidłowe osadzenie wałka w gnieździe odbiornika mocy. Tuleja chroni zarówno wałek przekaźnika mocy, jak i gniazdo przed nadmiernym zużyciem, co wydłuża żywotność całego mechanizmu. Zwiększa elastyczność i umożliwia dopasowanie różnych modeli wałków.

Rola Sprzęgła w Wałku WOM

W celu zabezpieczenia napędzanego urządzenia oraz samego wału przed destrukcją instaluje się sprzęgła do wałka WOM. WOM-y ze sprzęgłem spowalniają lub przerywają przenoszenie napędu, kiedy zostaje przekroczona wartość nominalna momentu obrotowego. Napęd zostaje wtedy automatycznie rozłączany, aby zapobiec uszkodzeniu mechanizmu maszyny.

Wałek odbioru mocy wyposażony w sprzęgło przeciążeniowe to rozwiązanie, które znacząco podnosi bezpieczeństwo i niezawodność pracy z maszynami. Sprzęgło działa jak swoisty bufor, który rozłącza napęd w momencie przeciążenia. Dzięki temu można uniknąć kosztownych napraw, wydłużyć żywotność zarówno wałka, jak i samego urządzenia, oraz chronić silnik ciągnika przed uszkodzeniami.

Rodzaje Sprzęgieł w Wałach Przegubowo-Teleskopowych

Istnieje kilka podstawowych rodzajów sprzęgieł w wałach przegubowo-teleskopowych, które pełnią funkcję zabezpieczającą.

Sprzęgło Cierne

Sprzęgło cierne przenosi moment obrotowy bez rozłączania napędu, umożliwiając kontrolowany poślizg w momencie przeciążenia. To idealne rozwiązanie dla maszyn takich jak rębaki, gdzie istnieje duże ryzyko nagłego zablokowania ostrzy przez twardy materiał, lub bron wirnikowych, które mogą napotkać na przeszkody. Wałek WOM ze sprzęgłem ciernym rozłącza napęd w przypadku przeciążenia, co chroni zarówno urządzenie napędzane, jak i sam ciągnik. Wałek WOM ze sprzęgłem gwarantuje płynne działanie i odporność na przeciążenia.

Niektóre sprzęgła cierne wykorzystują śruby zrywalne jako element zabezpieczający przed nadmiernym obciążeniem. W momencie, gdy moment obrotowy przekroczy zaprojektowaną wartość graniczną, śruby ulegają zerwaniu, przerywając połączenie pomiędzy wałem napędzanym a napędzającym. Dzięki temu zapobiega się uszkodzeniom innych elementów układu.

Inne Rodzaje Sprzęgieł

• Sprzęgło z kołkiem ścinanym: Zabezpiecza elementy przenoszące napęd z ciągnika do urządzenia, a jeśli wystąpi przeciążenie, przerywa przenoszenie momentu obrotowego do maszyny.
• Sprzęgło jednokierunkowe: Odpowiedzialne jest za przenoszenie momentu obrotowego w jednym kierunku. Montowane jest do wałów napędzających maszyny o dużym momencie bezwładności.
• Sprzęgła odśrodkowe: Automatycznie rozłączają napęd, gdy moment obrotowy przekroczy określoną wartość.

Zasada Działania Wałka WOM ze Sprzęgłem

Mechanizm działania wałka przekaźnika mocy opiera się na przeniesieniu momentu obrotowego z silnika na maszynę roboczą poprzez wałek wielowypustowy, przegub wałka WOM i elementy pośredniczące. Ruch obrotowy jest przekazywany w sposób ciągły, a zastosowanie odpowiednich sprzęgieł umożliwia redukcję drgań i przeciążeń, które mogą powstawać w trakcie intensywnej pracy. Wałek WOM ze sprzęgłem pozwala na rozłączenie napędu w sytuacji krytycznej, a sprzęgło WOM do wału wielowypustowego zapewnia stabilność całego układu i bezpieczeństwo użytkownika. Dodatkowo konstrukcja wałka przekaźnika mocy umożliwia dopasowanie prędkości obrotowej do wymagań konkretnej maszyny, co sprawia, że narzędzie pracuje efektywnie i bez ryzyka uszkodzeń.

Warto dodać, że system ten pozwala również na dostosowanie kierunku obrotów do specyfiki pracy niektórych urządzeń, a jego modułowa budowa ułatwia konserwację i wymianę elementów w razie awarii. Takie połączenie sprawia, że zarówno małe, jak i duże maszyny mogą działać sprawnie, bezpiecznie i w sposób w pełni zoptymalizowany pod względem wydajności, a operatorzy mogą liczyć na stabilną i powtarzalną pracę w każdych warunkach.

Dobór Wałka WOM i Sprzęgła

Właściwy dobór wałka WOM do maszyny jest podstawowym warunkiem wykonywania przez niego wszystkich niezbędnych czynności. Niewłaściwy dobór jest jedną z najczęstszych przyczyn awarii wałów przegubowo-teleskopowych.

Kluczowe Parametry Doboru

• Moc i moment obrotowy: Ważnym parametrem wału przegubowo-teleskopowego jest maksymalna moc lub moment obrotowy, które mają być przenoszone na maszynę, z którą ma współpracować ciągnik (należy w tym celu posłużyć się instrukcjami obsługi maszyny). Moc ciągnika, który będzie przy tym wykorzystany, nie ma znaczenia. Podstawowym kryterium jest moc generowana przez ciągnik i przenoszona na dane urządzenie. Wałek musi być w stanie wytrzymać obciążenie związane z maksymalnym momentem obrotowym. Niedopasowanie mocy może prowadzić do przegrzania wałka, jego uszkodzenia lub nawet awarii całego systemu. Wartość mocy WOM-u określana jest za pomocą momentu obrotowego, który przenoszony jest z ciągnika na maszynę.
• Długość wałka: Długość wałka odbioru mocy musi być dostosowana do odległości między WOM ciągnika a wejściem napędu maszyny. Jeśli odległość ta zmienia się w trakcie pracy (np. podczas jazdy po nierównym terenie), lepszym wyborem będzie wałek teleskopowy. Kluczowe jest zmierzenie odległości między ciągnikiem a maszyną przy minimalnym i maksymalnym wychyleniu. Wałek przekaźnika mocy musi być dopasowany tak, aby ani nie był zbyt krótki, ani zbyt długi.

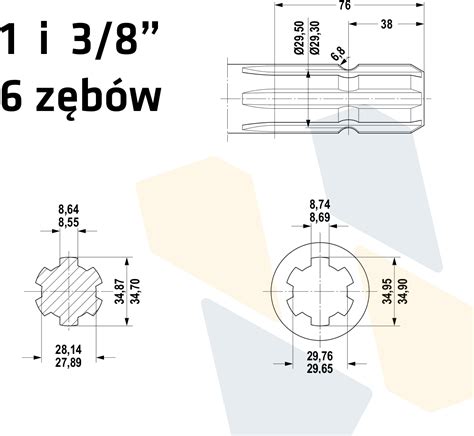

• Rodzaj końcówek/wypustów: Przy doborze wału przegubowo-teleskopowego do maszyny należy zwrócić uwagę na rodzaj końcówek, które wystają z ciągnika i maszyny. Największą popularnością cieszy się tutaj króciec 6-frezowy, który wykorzystuje się m.in. w traktorach Ursus. Na rynku dostępne są różne standardy, np. 1 3/8″ z 6 wypustkami czy 21 wypustkami. Jeśli chce się maszynę podłączyć wałem o odmiennym rodzaju wypustów, stosuje się założenie na wał tzw. redukcji.
• Kąt pracy: Wałki przekaźnika są przeznaczone do przenoszenia mocy i łączenia na określoną odległość i kąt. Wał przekaźnika wykorzystujący standardowe przeguby Cardana może pracować pod maksymalnym kątem 25° podczas pracy ciągłej. Na bardzo krótki moment ten kąt można zwiększyć do 45°. Dostępne są złącza szerokokątne do pracy z szerszymi kątami. W przypadku pracy krótkotrwałej kąt może wynosić od 70° do 80°, na przykład podczas skręcania. Długotrwała, ciągła praca pod zbyt dużym kątem znacznie skraca żywotność.
• Typ połączenia z urządzeniem: W przypadku maszyny zawieszanej można skorzystać z wałków o standardowych przegubach, gdzie kąt dla pracy ciągłej wynosi 25º. W przypadku pracy urządzeń zaczepianych lepiej zastosować wałek szerokokątny. Gdy odległość między maszyną a ciągnikiem jest większa, należy zastosować wałek posiadający jeden sześciokątny przegub, który zakłada się od strony maszyny.

Zabezpieczenia Przeciążeniowe

Jeśli maszyna jest szczególnie narażona na zablokowanie (np. podczas pracy z grubymi gałęziami lub w twardej glebie), warto zainwestować w wałek wyposażony w zabezpieczenia przeciążeniowe. Sprzęgło to kluczowy element systemu napędowego, który zabezpiecza wałek odbioru mocy i maszynę przed przeciążeniami.

W przypadku sieczkarni polowych, bron wirnikowych czy pras zbierających, należy korzystać z wału o momencie nominalnym 400 lub 540 Nm. Z kolei, jeśli chodzi o zgrabiarki, przetrząsarki czy rozsiewacze - wały o momencie 250 Nm. Maksymalna moc wałka odbioru mocy jest głównym parametrem, który pozwala na ocenienie jego przydatności. Najlepsza sytuacja jest wtedy, kiedy moc wału odbioru mocy z elementu napędzającego, jest taka sama jak w doczepionej maszynie. Najczęściej spotykaną mocą jest prędkość od 540 do 1000 obrotów na minutę.

Wybór Nowego Wałka - Praktyczne Kroki

Jeśli wał przekaźnika mocy nadaje się już tylko do wymiany, warto poznać specyfikacje starego wałka, które pomogą wybrać nowy produkt:

1. Sprawdź osłonę aktualnego modelu: Producenci często podają rozmiar i model na osłonie wokół wałka.
2. Określ typ konstrukcji: Jeśli osłona jest uszkodzona, przyjrzyj się wałkowi przekaźnika: czy ma przeguby Cardana po którejkolwiek stronie lub przegub szerokokątny? Jaki model rury profilowej wałka widzisz? Włoskie modele często używają trójkątnych rur, a niemiecki wariant wykorzystuje rury w kształcie cytryny lub gwiazdy.
3. Dokonaj pomiarów: Zmierz przegub Cardana, który znajduje się w sprzęgle: dokonaj pomiaru średnicy miseczki krzyżaka i długości. Zmierz również rurę profilową.
4. Określ rozmiar i połączenia: Mając wszystkie te informacje, często można rozpoznać rozmiar wałka. Należy również określić, jakie połączenia ma ciągnik i maszyna (średnica czopu wałka, liczba rowków).
5. Określ długość: Zmierz długość od środka krzyżaka przegubu Cardana do środka przeciwległego krzyżaka przegubu Cardana w stanie złożonym. Wszystkie wałki występują w kilku podstawowych długościach i często trzeba je skracać.
6. Ustaw sprzęgło: Sprzęgła często mają zaznaczone ustawienie z boku obudowy. Ważne, by o tym pamiętać przy zakupie nowego wałka przekaźnika. Należy zakupić urządzenie zabezpieczające z tym samym ustawieniem momentu obrotowego. Jeśli wybierze się niewłaściwe ustawienie, urządzenie nie będzie działać prawidłowo, a nawet może doznać poważnych i kosztownych w naprawie uszkodzeń.

Konserwacja i Pielęgnacja Wałka WOM

Konserwacja, przeglądy i czyszczenie mają duży wpływ na funkcjonowanie wałka przekaźnika. Dzięki temu można znacznie wydłużyć jego żywotność. W przeciwnym razie szybko nadejdzie czas na wymianę wału.

Regularne Czyszczenie

To najważniejsza i najprostsza zasada konserwacji i użytkowania wałka: należy go regularnie czyścić. Wszelkie drobiny pozostawione na wałku spowodują zużycie przy następnym użyciu, ponieważ piasek i smar razem stanowią idealną pastę ścierną. Odłożenie na ziemi prowadzi do jego zabrudzenia, może się dostać do niego dużo piasku, zwłaszcza jeśli został on niedawno nasmarowany. Dostanie się do niego piasku powoduje zużycie się jego sprzęgła.

Prawidłowe Przechowywanie

Wiele maszyn ma odpowiednie miejsca przeznaczone do zawieszenia lub odkładania wałka. Korzystaj z nich! Jeśli maszyna nie ma wspornika do podparcia wałka, można po prostu użyć wspornika lub łańcucha, byle utrzymać go nad ziemią. Łańcuch zabezpieczający z osłony ma na celu poprawę bezpieczeństwa użytkowników maszyn i zapewnia, że osłona się nie obraca, ale nie nadaje się do dźwigania całego ciężaru wałka.

Smarowanie

Smarowanie dotyczy zarówno rur profilowanych, jak i innych części wałka przekaźnika mocy, takich jak sprzęgła i przeguby. Niestety, te niezbędne prace konserwacyjne są czasami pomijane, zwłaszcza jeśli smarowniczka znajduje się w słabo dostępnym miejscu. Przeciętna smarownica wypuszcza na skok pompy ok. 3 gramy smaru. Zazwyczaj w przypadku przegubów stosuje się 15 gramów, w przypadku osłon 6 gramów, a w przypadku rur 15 gramów. Częstotliwość smarowania wałka różni się w zależności od marki i części. Zalecenia mogą się różnić - niektóre zalecają smarowanie co 8 godzin pracy, a inne co 250.

Pielęgnacja Sprzęgła Ciernego

W przypadku sprzęgła ciernego, przed pierwszym uruchomieniem niezbędne jest przewietrzenie. Przyczyną tego jest potencjalne gromadzenie się wilgoci lub rdzy, które powodują sklejanie się tarcz sprzęgła. Może to uniemożliwić prawidłowe działanie sprzęgła ciernego i spowodować uszkodzenie maszyny lub napędu.

Aby temu zapobiec, przed poluzowaniem jakichkolwiek sprężyn dociskających należy zapisać długość każdej sprężyny. Umożliwi to przywrócenie sprzęgła do pierwotnego ustawienia. W przypadku sprzęgła ze sprężynami śrubowymi należy następnie poluzować nakrętki sprężyn dociskających, aby umożliwić zwolnienie płytek. Jednak w przypadku sprzęgła ze sprężyną talerzową, konieczne byłoby dokręcenie nakrętek tylko na pakiecie, aby zwiększyć siłę nacisku. Pamiętaj, że nie musisz zapewniać całkowitego luzu. Wystarczy, aby sprzęgło łatwo się ślizgało. Po wykonaniu tych czynności należy uruchomić maszynę na krótką chwilę tak, aby sprzęgło mogło się ślizgać. Powinno to oczyścić płytki na tyle, aby były wolne od zanieczyszczeń i wilgoci. Następnie trzeba poczekać, aż sprzęgło ostygnie. Wówczas można ponownie naciągnąć sprężyny dociskające do ich pierwotnej długości.

Przestrzeganie Maksymalnego Kąta Pracy

Aby wałek przekaźnika mocy służył jak najdłużej, należy także przestrzegać jego maksymalnego kąta pracy. Długotrwała, ciągła praca pod zbyt dużym kątem znacznie skraca żywotność, szczególnie w przypadku przegubów szerokokątnych.

Częste Awarie i Problemy

Mechanizmy napędowe, do których zalicza się wałek przekaźnika mocy, są narażone na intensywne obciążenia dynamiczne i zmienne warunki pracy, stąd awarie nie należą do rzadkości. Najczęściej spotykane usterki dotyczą:

• Zużycia wielowypustów: Wynikają z braku odpowiedniego smarowania lub wnikania zanieczyszczeń.
• Uszkodzenia sprężyn i kołków zabezpieczających.
• Zużycia łożysk wałka: Prowadzą do luzów i niestabilnej pracy.
• Korozji: Narażenie części na czynniki atmosferyczne może prowadzić do korozji elementów stalowych, co wpływa na trudności z załączaniem i rozłączaniem WOM.
• Niewłaściwego doboru wałka: Jest to jedno z głównych źródeł uszkodzeń wałów przegubowo-teleskopowych.
• Braku regularnej konserwacji.

Objawami problemów są m.in. hałas, wibracje czy trudności w podłączeniu wałka. Regularna kontrola stanu osłon ochronnych, stosowanie smarów wysokiej jakości oraz wymiana zużytych elementów zabezpieczających w zalecanych przez producentów interwałach serwisowych pozwala znacząco wydłużyć żywotność wałka przekaźnika mocy i jego osprzętu. Wymiana uszkodzonych części, takich jak uszczelki przekładni WOM, wielowypusty czy elementy sprzęgające, wymaga precyzyjnych narzędzi i doświadczenia.

Zastosowanie w Maszynach Rolniczych

Wały przekaźnika mocy stosowane są głównie w maszynach rolniczych, ale także w innych sektorach technicznych. Współpracują z urządzeniami takimi jak: prasy, rozrzutniki, kosiarki, opryskiwacze, mieszalniki pasz, sieczkarnie polowe, a także brony wirnikowe. Mogą być również używane w przemyśle komunalnym i leśnictwie, gdzie wałek WOM służy do napędzania rozdrabniaczy, zamiatarek czy innych urządzeń specjalistycznych. Dzięki uniwersalności i prostocie konstrukcji, wałek przekaźnika mocy znajduje zastosowanie w wielu obszarach, gdzie wymagane jest niezawodne przeniesienie energii, a jego obecność przekłada się na sprawne i bezpieczne działanie całego zestawu maszyn.

W obecnych czasach maszyny rolnicze muszą zapewnić hamowanie WOM po jego rozłączeniu, jest to oczywiście wprowadzone ze względu na bezpieczeństwo. Z tego tytułu układ sterowany hydraulicznie lub też mechanicznie ze wspomaganiem pneumatycznym jest układem wykonawczym włączenia oraz rozłączenia i hamowania WOM.
