Dlaczego wirnik w kosiarce elektrycznej iskrzy? Przyczyny i rozwiązania

Kosiarki elektryczne, choć cenione za swoją niezawodność i łatwość obsługi, mogą ulegać różnym awariom, zwłaszcza po wielosezonowym lub intensywnym użytkowaniu. Jednym z najbardziej niepokojących objawów jest iskrzenie wirnika, często połączone ze spadkiem mocy, dziwnymi dźwiękami, a nawet zapachem spalenizny. W niniejszym artykule omówimy najczęstsze przyczyny iskrzenia w silnikach komutatorowych kosiarek elektrycznych oraz przedstawimy możliwe rozwiązania.

Rozpoznawanie problemu: Iskrzenie wirnika i utrata mocy

Problem z iskrzącym wirnikiem często objawia się w sposób charakterystyczny. Użytkownicy zgłaszają, że w czasie koszenia nagle

obroty spadają, kosiarka traci moc i często czuć spaleniznę. Jak włączę kosiarkę do prądu na chwilę, to silnik może działać z oporem, a iskry lecą z wirnika, uniemożliwiając kręcenie kołem napędowym noża. Może się też zdarzyć, że wirnik ociera o stojan, powodując duży opór przy próbie ręcznego kręcenia. Zdarza się, że po kilkukrotnym uruchomieniu silnik "załapuje", działa na pełnej mocy bez iskrzenia i smrodu, by po chwili znów zacząć sprawiać problemy.

Przykładowo, kosiarka Handy KC1400 o mocy 1400W może zacząć działać nieprawidłowo, tracąc moc podczas koszenia, co może być spowodowane zablokowaniem łożysk lub niewłaściwym naciągiem paska. Gdy silnik zaczyna iskrzyć i działać z oporem, nawet po wymianie łożysk problem może nadal występować. W innej sytuacji, użytkownik zgłasza problem z silnikiem, gdzie po wymianie szczotek na komutatorze pojawia się "ogień", przypominający spawarkę, mimo że pomiary multimetrem nie wykazały zwarcia.

Kluczowe elementy silnika szczotkowego i ich rola

Aby zrozumieć przyczyny iskrzenia, warto poznać budowę i działanie silnika szczotkowego (komutatorowego), który jest powszechnie stosowany w kosiarkach elektrycznych:

• Wirnik (twornik): Obracająca się część silnika, na której znajdują się uzwojenia.
• Komutator: Segmenty miedziane umieszczone na wirniku, do których przylegają szczotki. Służy do przełączania kierunku prądu w uzwojeniach wirnika, zapewniając jego ciągły obrót.
• Szczotki węglowe: Elementy przewodzące prąd, wykonane z grafitu, które stykają się z komutatorem i doprowadzają prąd do wirnika. Są elementami zużywalnymi.
• Stojan (kadłub): Nieruchoma część silnika, w której umieszczone są uzwojenia wzbudzenia (w silnikach uniwersalnych) generujące pole magnetyczne.
• Łożyska: Elementy zapewniające płynne obracanie się wirnika w stojanie, minimalizujące tarcie.

Główne przyczyny iskrzenia wirnika

Zużyte lub niewłaściwe szczotki węglowe

Silniki szczotkowe wymagają okresowej wymiany szczotek, ponieważ zużywają się one w wyniku tarcia o obracający się komutator. Iskrzenie "jak na dyskotece" i szybkie zużywanie się szczotek to często pierwszy sygnał problemu. Jeśli komutator nie jest idealnie gładki lub jest uszkodzony, szczotka zużywa się szybciej, iskrzy i może ulec spaleniu. Czasami na komutatorach wirnika może powstawać warstwa węgla ze zużytych szczotek, co pogarsza kontakt i zwiększa iskrzenie.

Uszkodzenia komutatora

Komutator jest kluczowym elementem dla prawidłowej pracy silnika szczotkowego. Jego uszkodzenia mogą prowadzić do intensywnego iskrzenia:

• Niewygładzona powierzchnia lub uszkodzone lamelki: Jakikolwiek nierówność, zarysowanie czy uszkodzenie segmentów komutatora powoduje nierównomierny styk ze szczotkami, co prowadzi do iskrzenia.
• Bicie komutatora: Należy sprawdzić, czy komutator nie ma bicia osiowego lub promieniowego. Jeśli szczotka odskakuje od komutatora (nawet o ułamek milimetra), powoduje to przerwę w dopływie prądu i silne iskrzenie. Po wyrównaniu komutatora problem odskakujących szczotek może ustąpić, zmniejszając iskrzenie.
• Nagromadzenie węgla w rowkach: Między segmentami komutatora znajdują się izolacyjne rowki. Jeśli wypełnią się one pyłem węglowym ze zużytych szczotek, może dojść do zwarć między segmentami, co objawi się silnym iskrzeniem.

Uszkodzenie wirnika (uzwojenia)

Jedną z poważniejszych przyczyn iskrzenia jest uszkodzenie wirnika, a konkretnie jego uzwojeń. Może dojść do zwarć między zwojami wirnika. W takiej sytuacji, mimo wymiany szczotek, iskrzenie jest nadal widoczne, a silnik nie ma pełnej mocy. Wirnik może bardzo się przegrzewać, a na poszczególnych lamelach komutatora mogą pojawić się przebarwienia świadczące o przegrzewaniu. Zwarcie uzwojeń wirnika jest częstym powodem silnego iskrzenia i utraty mocy.

Uszkodzenie stojana (uzwojenia)

Podobnie jak w przypadku wirnika, uszkodzenie uzwojeń stojana może prowadzić do problemów. Jeśli rezystancja na uzwojeniach stojana jest różna (np. na jednym uzwojeniu 1,4 ohm, a na drugim 0,8 ohm), świadczy to o uszkodzeniu jednej z cewek. Uszkodzenie cewki stojana może powodować powstawanie łuku na wirniku. Warto sprawdzić, czy nie jest przypalona emalia na cewce stojana lub czy nie widać przytopienia izolacji.

Problemy z łożyskami

Choć łożyska nie są bezpośrednią przyczyną iskrzenia, ich uszkodzenie może pośrednio do niego prowadzić. Zużyte lub uszkodzone łożyska wirnika mogą powodować:

• Zwiększony opór mechaniczny: Wirnik zaczyna ocierać o stojan, co objawia się oporem przy próbie ręcznego kręcenia.
• Bicie wirnika: Nierównomierne ułożenie wirnika w stosunku do stojana i komutatora, co prowadzi do niewłaściwego styku szczotek z komutatorem i iskrzenia.
• Przegrzewanie się silnika: Dodatkowe tarcie i obciążenie silnika prowadzi do jego przegrzewania się i wyłączania.

Trzeba mieć na uwadze, że wymiana łożysk może być skomplikowana, zwłaszcza gdy są one osadzone w plastikowych elementach obudowy. Czasem może okazać się, że po wymianie wszystkich łożysk problem nadal występuje, co wskazuje na inną, głębszą przyczynę awarii.

Diagnostyka i pomiary

Prawidłowa diagnoza jest kluczowa do skutecznej naprawy. Zawsze odłącz kosiarkę od zasilania przed przystąpieniem do jakichkolwiek prac!

Wizualna inspekcja

• Szczotki węglowe: Sprawdź ich długość. Jeśli są bardzo krótkie lub nierównomiernie zużyte, wymagają wymiany. Zwróć uwagę na ich dopasowanie do powierzchni komutatora.
• Komutator: Oceń jego powierzchnię - powinna być gładka i czysta. Szukaj przebarwień (ślady przegrzania), pęknięć lamelek, głębokich rowków czy nagromadzonego pyłu węglowego między segmentami. Sprawdź, czy komutator nie ma bicia.
• Wirnik i stojan: Szukaj śladów przegrzania, przypaleń izolacji uzwojeń (czarny, stopiony lakier) lub uszkodzeń mechanicznych.

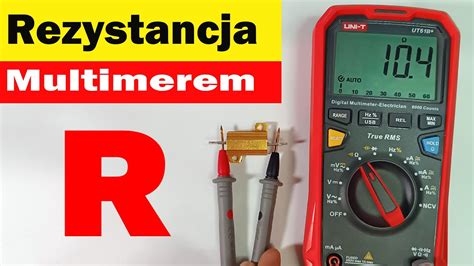

Pomiary multimetrem

Pomiary rezystancji mogą pomóc w zdiagnozowaniu zwarć lub przerw w uzwojeniach:

• Rezystancja uzwojeń stojana: Zmierz rezystancję obu uzwojeń stojana. Wartości powinny być zbliżone. Znacząca różnica (np. 1,4 ohm na jednym i 0,8 ohm na drugim) może świadczyć o uszkodzeniu.
• Rezystancja wirnika (komutatora): Mierz rezystancję między sąsiednimi lamelami komutatora, a następnie między przeciwległymi. Wartości powinny być równe na całym obwodzie komutatora. Jakakolwiek duża różnica lub zwarcie (bardzo niska rezystancja) może wskazywać na uszkodzenie uzwojeń wirnika.
• Brak zwarcia do masy: Sprawdź, czy nie ma zwarcia między uzwojeniami a korpusem silnika.

Naprawa i konserwacja

W zależności od zdiagnozowanej przyczyny, naprawa może obejmować następujące czynności:

• Wymiana szczotek węglowych: Stosunkowo prosty i tani zabieg.
• Czyszczenie i wyrównywanie komutatora: Usunięcie pyłu węglowego z rowków, a w przypadku nierówności lub bicia - przetoczenie komutatora na tokarce (wymaga specjalistycznego sprzętu). Po przetoczeniu komutatora problem z "ogniem" może ustąpić, jednak iskry w mniejszym stopniu mogą nadal występować, co wymaga dalszych badań.
• Wymiana łożysk: Jeżeli łożyska są zużyte i powodują opór lub bicie, ich wymiana jest konieczna. Należy zachować ostrożność podczas demontażu, aby nie uszkodzić plastikowych elementów.
• Wymiana uszkodzonego wirnika lub stojana: W przypadku poważnych uszkodzeń uzwojeń, takich jak zwarcia międzyzwojowe lub przepalenia, jedyną opcją może być wymiana całego wirnika lub stojana. Przewijanie uzwojeń to zadanie dla wyspecjalizowanych warsztatów.

Oprócz napraw, kluczowa jest regularna konserwacja: czyszczenie komory silnika z nagromadzonej trawy i brudu, co zapewnia lepsze chłodzenie i zapobiega przegrzewaniu się silnika. Warto też regularnie kontrolować stan paska napędowego (jeśli występuje), aby zapewnić prawidłowy transfer mocy na nóż.

Kiedy naprawa jest opłacalna?

Kwestia opłacalności naprawy zależy od kosztów części i zakresu uszkodzeń. Wymiana uszkodzonych szczotek węglowych czy łożysk jest zazwyczaj tania i szybka. Jeśli jednak silnik uległ poważnej awarii (spalony wirnik, stojan), koszty wymiany tych elementów lub ich przewijania mogą być wysokie, czasem zbliżone do ceny nowej kosiarki. Warto być świadomym, że nawet po naprawie, starszy sprzęt może być podatny na kolejne usterki.

Zapobieganie awariom

Aby zminimalizować ryzyko awarii i iskrzenia wirnika, zaleca się:

• Regularne czyszczenie kosiarki, zwłaszcza komory silnika i okolic komutatora.
• Unikanie przeciążania kosiarki - nie kosić zbyt wysokiej lub mokrej trawy, która może nadmiernie obciążyć silnik.
• Okresowa kontrola stanu szczotek węglowych i ich wymiana, zanim ulegną całkowitemu zużyciu.
• Sprawdzanie łożysk pod kątem luzów lub oporów.
