Traktorek ogrodowy Husqvarna to uniwersalne urządzenie, które doskonale sprawdza się w pielęgnacji dużych ogrodów, oferując znacznie więcej niż tylko koszenie trawy. Może służyć jako sprzęt pomocniczy do podczepiania przyczepki czy pługa do odśnieżania. Nowoczesne traktorki Husqvarna, takie jak modele z serii TC 138L czy TC 238T, charakteryzują się intuicyjną deską rozdzielczą i dobrze oznakowanymi dźwigniami, co sprawia, że ich obsługa jest prosta i przypomina prowadzenie samochodu.
Awaryjne uruchamianie traktorka kosiarki
Uruchomienie traktorka kosiarki, zwłaszcza w sytuacjach awaryjnych, wymaga zrozumienia podstawowych zasad działania układu rozruchowego. Poniżej przedstawiono metody awaryjnego uruchamiania oraz potencjalne przyczyny problemów z rozruchem w traktorkach Husqvarna.
Uruchamianie "na krótko"
Aby awaryjnie uruchomić większość traktorków z rozrusznikiem elektrycznym, można na kilka sekund zewrzeć dodatni zacisk zasilający (+12 V) na elektromagnesie rozrusznika z jego zaciskiem sterującym (S). Jest to możliwe przy użyciu zaizolowanego przewodu lub śrubokręta.
Kluczowe czynniki dla uruchomienia
Rozrusznik zakręci silnikiem pod warunkiem spełnienia kilku kluczowych czynników:
- Sprawny akumulator: Napięcie powinno wynosić co najmniej 12,5 V w stanie spoczynku.
- Odblokowany zapłon/układ STOP: W przypadku uszkodzenia stacyjki, przewód STOP musi być odpięty od masy.
- Spełnione blokady bezpieczeństwa: Należy upewnić się, że dźwignia zmiany biegów jest w pozycji neutralnej (N/P), hamulec postojowy jest zaciągnięty, a wałki kosiarki są wyłączone (PTO).

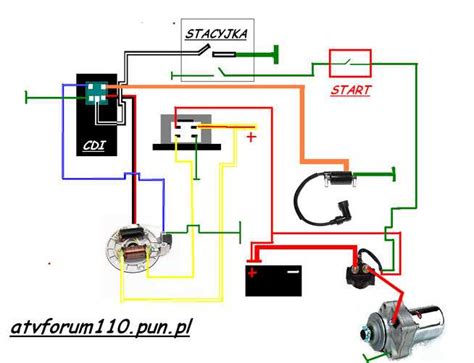

Schemat układu rozruchowego
Standardowy schemat układu rozruchowego wygląda następująco: Akumulator 12 V → stacyjka (IGN/START) → zabezpieczenia (wyłącznik fotela, czujnik PTO, przełącznik neutralny) → cewka elektromagnesu rozrusznika (S) → masa.
Zaciski na elektromagnesie rozrusznika
Na elektromagnesie rozrusznika znajdują się dwa grube zaciski:
- B-ATT (Battery): Gruba kable podłączone bezpośrednio do dodatniego bieguna akumulatora (+12 V).
- M-MOTOR: Przewodzi prąd rozruchowy (100-200 A).
Istnieje również cieńszy zacisk:
- S (Start/Signal): Przewód sterujący.
- I (Ignition boost): Opcjonalny, drugi cienki zacisk w nowszych modelach z ECU, zapewniający dodatkowy impuls zapłonowy.
Procedura awaryjnego uruchomienia
- Przygotuj drogę gaszenia silnika, zanim zaczniesz.
- Upewnij się, że traktorek stoi na płaskim terenie, hamulec postojowy jest zaciągnięty, skrzynia biegów w pozycji N/P, a noże wyłączone.
- Sprawdź naładowanie akumulatora (minimum 12,5 V).
- Ustaw kluczyk w pozycji ON lub odłącz przewód STOP od masy, jeśli stacyjka jest uszkodzona.
- Za pomocą izolowanego przewodu lub śrubokręta połącz zaciski B i S na 1-3 sekundy. Powinieneś usłyszeć "klik" i natychmiastowy obrót rozrusznika.
- Po uruchomieniu silnika natychmiast odsuń narzędzie od zacisków, aby uniknąć uszkodzenia elektromagnesu.
Możliwe problemy i ich przyczyny
- Brak reakcji: Rozładowany akumulator, przerwany przewód masowy, spalona cewka elektromagnesu.
- "Klik" bez obrotu silnika: Słaby akumulator lub styki, zablokowany silnik.
- Silnik kręci, ale nie odpala: Brak paliwa, brak iskry (przewód STOP zwarty do masy), problem z immobilizerem w nowszych modelach.
Dodatkowe uwagi dotyczące awaryjnego uruchamiania
Zwarcie B-S omija jedynie obwód sterujący (20-30 A) i nie dostarcza pełnego prądu rozrusznika, dlatego iskrzenie jest umiarkowane. Mostkowanie dwóch grubych zacisków B-M jest obejściem drugiego poziomu i prowadzi do znacznie większego iskrzenia. Stosuj je tylko do testów i używaj grubego przewodu (≥16 mm²).
Specyfika nowszych modeli i systemów elektronicznych
Wiele nowoczesnych traktorków, w tym niektóre modele Husqvarna, John Deere serii X300/X500 (po 2019 r.) oraz Stiga Estate (modele smart), wyposażonych jest w moduły RIO lub ECU, które odcinają zasilanie cewek. W takich przypadkach samo zwarcie rozrusznika może być niewystarczające.
Awaryjne obejście może wymagać podania +12 V na zacisk IGN lub wgrania serwisowego programu "bypass harness". Jest to czynność serwisowa, która potencjalnie może skutkować utratą gwarancji. Rosnąca liczba traktorków wyposażana jest w elektroniczne moduły bezpieczeństwa, takie jak kontroler fotela (seat controller) czy kontroler PTO (PTO controller). Producenci wprowadzają również złącza serwisowe (Service Start Connector), które stanowią bezpieczniejszą formę obejścia, minimalizując ryzyko iskrzenia.
Kluczowe aspekty dotyczące bezpieczeństwa i gwarancji
- Masa: Przewód masowy musi być równie "gruby" jak przewód plusowy. Częstym błędem jest skorodowany most masowy między ramą a silnikiem.
- Konsekwencje prawne: Nieautoryzowane uruchomienie maszyny może być traktowane jako próba kradzieży. Producenci w instrukcjach zakazują takich działań poza obsługą serwisową.
- Utrata gwarancji: Ślady przepaleń na elektromagnesie lub złączu mogą zostać uznane za "niewłaściwe użytkowanie" i skutkować unieważnieniem gwarancji.
- Ryzyko urazów: Ominięcie czujnika fotela może prowadzić do poważnych urazów, jeśli operator zsunie się z siedzenia podczas pracy maszyny.
Rozwiązywanie problemów z uruchamianiem silnika
Istnieje wiele potencjalnych przyczyn problemów z uruchomieniem traktorka Husqvarna. Poniżej przedstawiono najczęstsze z nich oraz sposoby ich diagnozy.
Problemy z akumulatorem i ładowaniem
Jeśli traktorek nie jest używany przez dłuższy czas, akumulator może stracić moc. W takim przypadku konieczne jest jego naładowanie. Można to zrobić na kilka sposobów:
- Ładowanie na elektromagnesie rozrusznika: Podłącz dodatni (+) przewód ładowania do zacisku dodatniego (+) elektromagnesu rozrusznika (A) i ujemny (-) przewód do ujemnego punktu połączenia (B).
Uwaga: Nie używaj ładowarki rozruchowej, ponieważ może ona uszkodzić układ elektryczny. Zawsze odłączaj ładowarkę przed uruchomieniem silnika. - Ładowanie na akumulatorze: Użyj standardowej ładowarki do akumulatorów. Miejsce umiejscowienia akumulatora może się różnić w zależności od modelu traktora.
Po każdym koszeniu akumulator może się rozładowywać. Jeśli akumulator jest nowy, a problem nadal występuje, należy zdiagnozować układ ładowania (alternator, regulator napięcia).
Problemy z paliwem i filtrami
- Świeże paliwo: Napełnij zbiornik paliwa świeżym, czystym paliwem o liczbie oktanowej co najmniej 87. Nie przepełniaj zbiornika. Aby zapewnić świeżość paliwa, kupuj benzynę w ilości, która zostanie zużyta w ciągu 30 dni. Wycieraj wszelkie ślady rozlanego paliwa i nie przechowuj go w pobliżu otwartego ognia.
- Filtr powietrza: Zatkany filtr powietrza ogranicza dopływ powietrza do silnika, co może powodować problemy z jego pracą i uruchamianiem. Regularnie czyść lub wymieniaj filtr powietrza.
- Filtr paliwa: Filtr paliwa należy wymieniać raz na sezon. Zapchany filtr paliwa należy wymienić.
Problemy ze świecą zapłonową
Brudna lub uszkodzona świeca zapłonowa utrudnia uruchomienie silnika. Wymień świecę, jeśli jest ona w złym stanie.
Problemy z silnikiem i jego komponentami
- Gaźnik: Problemy z gaźnikiem, takie jak nieszczelności, niewłaściwe ustawienie iglicy lub pływaka, mogą powodować falujące obroty, przerywanie pracy silnika lub trudności z uruchomieniem. W przypadku problemów z gaźnikiem, może być konieczna jego regulacja lub wymiana uszczelki.
- Silniki nie wchodzące na wysokie obroty: Jeśli silnik nie wchodzi na wysokie obroty po dodaniu gazu, a gaśnie po wyłączeniu ssania, może to oznaczać brak paliwa.
- Problemy z odpalaniem na gorącym silniku: W przypadku trudności z uruchomieniem rozgrzanego silnika, problem może leżeć w luzach zaworowych. Zimny silnik pali idealnie, ale po rozgrzaniu pojawiają się problemy.
- Przerwania i gaśnięcie na pochyłościach: Traktorek może przerywać i gasnąć na pochyłościach, jeśli problem tkwi w dopływie paliwa lub w układzie zapłonowym.
- Iskry przy wajsze kosiska: Iskry w miejscu styku wajchy z ząbkami mogą świadczyć o problemach z masą układu.
- Silnik wyłącza się po puszczeniu hamulca: Jeśli po puszczeniu pedału hamulca silnik się wyłącza, niezależnie od biegu i pozycji kosiwa, może to być związane z układem bezpieczeństwa lub jego awarią.
- Szybki stukot pod fotelem: Szybki stukot pod fotelem kierowcy po przekręceniu kluczyka może wskazywać na problem z solenoidem lub innym elementem układu rozruchowego.
- Awaryjne obejście dla specyficznych modeli: W modelach z modułem RIO lub ECU, zwarcie rozrusznika może być niewystarczające. Wymagane może być podanie +12 V na zacisk IGN lub zastosowanie obejścia serwisowego.
Inne potencjalne problemy
- Uszkodzony rozrusznik: Jeśli rozrusznik nie działa, konieczna jest jego wymiana.
- Hamulec: Słabo działający hamulec może być spowodowany problemami z jego mechanizmem lub dorabianą dźwigienką. Możliwe jest adaptowanie hamulca od innego pojazdu.
- Układ elektryczny: Problemy z ładowaniem, klaksonem czy rozrusznikiem mogą wynikać z uszkodzeń w układzie elektrycznym, np. przepięcia lub wadliwego regulatora napięcia.
- Problemy z pracą silnika: Silnik może mieć trudności z osiągnięciem wysokich obrotów lub gasnąć pod obciążeniem z powodu problemów z układem paliwowym, zapłonowym lub mechanicznym.
Uruchamianie silnika typu diesel
Metoda awaryjnego uruchamiania opisana powyżej nie działa w silnikach Diesla z elektro-rozpylaczem lub samoczynnymi świecami żarowymi, ponieważ wymagają one dodatkowego zasilania sterownika i pompki.
Długotrwałe kręcenie rozrusznikiem
Długotrwałe kręcenie rozrusznikiem (powyżej 10 sekund) może prowadzić do jego przegrzania, ponieważ lakier emalii cewek traci swoje właściwości w temperaturze powyżej 120 °C.
Obsługa dźwigni w traktorku-kosiarce Husqvarna
Nowoczesne traktorki Husqvarna oferują szereg funkcji ułatwiających obsługę i zwiększających komfort pracy. Intuicyjna deska rozdzielcza oraz dobrze rozmieszczone dźwignie sprawiają, że nawet osoby niezaznajomione z mechaniką mogą sprawnie obsługiwać urządzenie.
Traktor TC 142T Husqvarna - obsługa
Wysoki wysyp trawy z kosza
Niektóre traktorki ogrodowe są wyposażone w bardzo praktyczne rozwiązanie wysokiego wysypu trawy z kosza. Pozwala to przede wszystkim wysypać skoszoną trawę bezpośrednio na wysoką przyczepę bez konieczności angażowania pracy ręcznej. Wysoki wysyp działający w pełni automatycznie pozwala przyspieszyć pracę i czyni prace ogrodowe czystą przyjemnością. Na przykład, funkcja wysokiego wysypu w traktorku kosiarce Cedrus Starjet UJ 102/24H w wersji PRO z napędem 4x4 ma pojemność 400 L i maksymalny zasięg pionowy do 1,8 m, co bez problemu pozwoli wysypać trawę na przyczepę ponad głową człowieka lub przesypać materiał przez wysoki płot poza działkę. Obsługa kosza z wysokim wysypem jest możliwa z pozycji operatora, przycisk jest umieszczony przy fotelu kierowcy, więc nie ma potrzeby zsiadania z traktorka. Wymieniony model traktorka waży ponad 400 kg i posiada duże, 20-calowe koła tylne, co zapewnia stabilność i bezpieczeństwo przy tego typu operacjach.
Centralna regulacja wysokości koszenia
Traktorek ogrodowy jest wyposażony w dźwignię do centralnej regulacji wysokości koszenia. Regulacja wysokości koszenia jest możliwa na 7 stopniach. Aparat koszący może pracować na minimalnej wysokości 25 mm, a maksymalnej 80 mm. Regulacja jest możliwa również z pozycji siedzącej - w modelu Traktorka ogrodowego Cedrus Starjet UJ 102/22H ta dźwignia jest umieszczona z prawej strony fotela operatora. Dźwignia równomiernie podnosi i opuszcza kosisko do pożądanej wysokości.
Znaczenie wysokości koszenia
Wysokość koszenia ma znaczenie przy dokładnej pielęgnacji trawnika oraz przy nierównym terenie. Pracując na nierównym podłożu lub na niewielkich pagórkach, warto ustawić aparat tnący jak najwyżej, aby noże nie zahaczyły o ziemię. Natomiast kosząc prosty, równy teren, np. boisko sportowe lub pole golfowe, kosisko może być ustawione jak najniżej. Należy również pamiętać, aby nie kosić trawy zbyt nisko w porze roku o największym nasileniu promieni słonecznych, ponieważ może to skutkować szybkim wypaleniem trawy.
Blokada mechanizmu różnicowego
Blokada mechanizmu różnicowego zapewnia bardzo dużą przyczepność w najtrudniejszym terenie i najlepsze wykorzystanie mocy silnika traktorka. Pracując na grząskim podłożu lub na pochyłościach, blokada może pomóc podjechać pod górkę bez ponownego najazdu. Blokada mechanizmu różnicowego stosowana jest powszechnie w ciężkich maszynach i samochodach osobowych i dostawczych ze względu na wiele możliwości praktycznego zastosowania. To rozwiązanie okazuje się bardzo przydatne w przypadku zakopania się traktorkiem, np. w błocie, braku przyczepności na lodzie lub śniegu, czy przy dużym obciążeniu.
Panel sterowania i dodatkowe funkcje
Na desce rozdzielczej traktorka mieszczą się wszystkie najważniejsze przełączniki. Operator jest w stanie z fotela zarządzać całą maszyną i kontrolować stan podczas pracy. Na desce rozdzielczej znajdziemy na przykład licznik motogodzin przepracowanych przez traktorek, który informuje o wymaganych przeglądach technicznych maszyny. Wyświetlacz wskazuje również ilość paliwa w zbiorniku, prędkość jazdy, stan naładowania akumulatora oraz inne podstawowe informacje dotyczące silnika. Traktorek jest wyposażony również w czujnik napełnienia kosza, który informuje nas o tym, że kosz nie pomieści już więcej skoszonej trawy. Z pozycji siedzącej możemy również obsługiwać wszystkie dodatkowe funkcje, takie jak regulacja prędkości jazdy jedną dźwignią, a w połączeniu z tempomatem maszyna utrzymuje równe tempo pracy bez naszej ingerencji. Traktorki do trawy wyposażone są w najwyższej jakości przekładnie hydrostatyczne francuskiej firmy General Transmissions, które znajdują szerokie zastosowanie nie tylko w urządzeniach ogrodowych, ale również maszynach budowlanych.
Regulacja zespołu tnącego w traktorze ogrodowym Husqvarna
Regulacja równoległości zespołu tnącego w traktorze ogrodowym Husqvarna jest ważna, ponieważ bez niej efekty koszenia mogą być niezadowalające i może dojść do uszkodzenia produktu. Regulacja może być boczna lub wzdłużna.
OSTRZEŻENIE: Noże na zespole tnącym są ostre i mogą spowodować obrażenia. Stosować rękawice ochronne.
Regulacja boczna zespołu tnącego
Jeśli wysokość koszenia po prawej i lewej stronie nie jest taka sama, można wyregulować wysokość koszenia.
- Upewnić się, że ciśnienie we wszystkich 4 oponach jest prawidłowe.
- Zaparkować produkt na równym podłożu.
- Ustawić zespół tnący w najwyższej pozycji.
- Zmierzyć odległość (X) od dolnej krawędzi zespołu tnącego do podłoża z lewej i z prawej strony. Odległość musi być taka sama z obu stron.
- Poluzować przeciwnakrętki na ogranicznikach wysokości koszenia. UWAGA: Ograniczniki wysokości koszenia znajdują się za zespołem tnącym, przed tylnymi kołami.
- Wyregulować nakrętki na ogranicznikach wysokości koszenia tak, aby wysokość koszenia zespołu tnącego była taka sama po lewej i prawej stronie.
- Obracanie nakrętek w lewo powoduje opuszczanie zespołu tnącego.
- Obracanie nakrętek w prawo powoduje podnoszenie zespołu tnącego.
- Ponownie zmierzyć odległość. Wyregulować tak, aby obie strony były równe.
- Po zakończeniu regulacji bocznej dokręcić przeciwnakrętki.
- Zacząć koszenie trawy i sprawdzić wyniki. W razie konieczności wyregulować.
Regulacja wzdłużna zespołu tnącego
Przed wyregulowaniem podłużnym zespół tnący musi zostać wyregulowany poprzecznie.
- Upewnić się, że ciśnienie we wszystkich 4 oponach jest prawidłowe.
- Zaparkować produkt na równym podłożu.
- Ustawić zespół tnący w najwyższej pozycji.
- Zmierzyć odległość od dolnej krawędzi zespołu tnącego do podłoża z tyłu (A) i z przodu (B). Odległość z przodu musi być o 5-10 mm mniejsza niż z tyłu.
- Jeśli konieczna jest regulacja, poluzować przeciwnakrętkę i obrócić nakrętkę na przednim cięgle.
Ręczne przemieszczanie traktora ogrodowego Husqvarna
Podczas korzystania z traktora ogrodowego akumulator w urządzeniu może się rozładować lub może zabraknąć paliwa. W takich przypadkach można przemieszczać traktor ogrodowy ręcznie.
OSTRZEŻENIE: Przed rozpoczęciem użytkowania traktora ogrodowego należy upewnić się, że układ elektrycznego hamulca postojowego jest włączony.
UWAGA: Nie przemieszczać urządzenia z prędkością wyższą niż 6 km/h ani na odległości dłuższe niż to konieczne.
Wyłączanie i włączanie układu elektrycznego hamulca postojowego
Aby przemieścić urządzenie przy wyłączonym silniku, należy wyłączyć układ elektrycznego hamulca postojowego:
- Przesunąć dźwignię w prawo.
- Pociągnąć dźwignię i przesunąć ją w lewo, aby zablokować ją w miejscu.
Aby włączyć układ elektrycznego hamulca postojowego:
- Przesunąć dźwignię w prawo i popchnąć ją.
- Pociągnąć dźwignię w lewo.
Ręczne przemieszczanie spalinowego traktora ogrodowego
Aby przemieścić traktor ogrodowy przy wyłączonym silniku, układ napędowy musi być wyłączony. Dźwignia włączania i wyłączania układu napędowego znajduje się za prawym tylnym kołem.
- Włożyć całkowicie dźwignię układu napędowego, aby włączyć napęd na osi. Nie korzystać z położenia pośredniego.
- Wcisnąć dźwignię całkowicie, aby włączyć układ napędowy.
- Wcisnąć dźwignię całkowicie, aby wyłączyć układ napędowy.

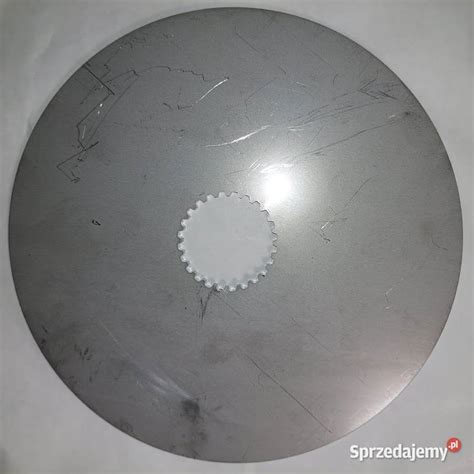

Problemy ze sprzęgłem załączania agregatu tnącego w Husqvarna CTH130
W dyskusji poruszono problem z mechanicznie załączanym sprzęgłem w traktorku Husqvarna CTH130, które przestaje działać podczas podnoszenia dźwigni, co prowadzi do gaśnięcia silnika. Użytkownicy wymieniają doświadczenia związane z brakiem dostępnych części zamiennych oraz sugerują różne metody naprawy, takie jak przynitowanie okładziny ze starej tarczy sprzęgłowej od URSUSA C-385 lub wytłoczenie tarczy za pomocą prasy hydraulicznej, aby dociskała do drugiej tarczy zewnętrzną częścią.
Charakterystyka sprzęgła
Sprzęgło w tych modelach jest cierne stalowe, z hamulcem ciernym stalowym i według niektórych opinii, nie posiada oryginalnie okładzin. Dymienie podczas dużego obciążenia może świadczyć o problemach ze sprzęgłem lub paskiem. Konstrukcja z blaszanym zabierakiem jest oceniana jako kiepska w stosunku do obciążenia, co prowadzi do szybkiego zużycia wieloklinu na talerzu. Całkowity koszt naprawy, np. poprzez przetoczenie okładzin z tarczy sprzęgłowej od URSUSA C-385, to około 35 zł plus koszt tokarza.
Konserwacja i przygotowanie do zimowego przechowywania
Aby zapewnić bezproblemowe uruchomienie traktorka na wiosnę, zaleca się odpowiednie przygotowanie do zimowego przechowywania. W przypadku silnika można rozważyć wlanie oleju na tłoki i ręczne obrócenie wału silnika.
