Przekaźnik zapłonu i rozrusznika w traktorkach MTD – diagnostyka i wymiana

Każda kosiarka spalinowa, elektryczna czy traktorek ogrodowy ma w mniejszym lub większym stopniu rozbudowany system elektryczny, który odpowiada za określone funkcje w urządzeniu.

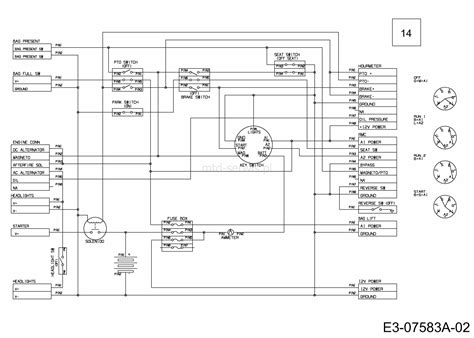

Rola i budowa układu elektrycznego w traktorkach ogrodowych MTD

W kosiarkach i traktorkach możemy spotkać elektryczne rozruszniki silnika, solenoid (elektromagnes), stacyjki, światła, różnego rodzaju czujniki, regulatory napięcia itp. Wszystko to jest połączone ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli, które przesyłają sygnały elektryczne. Ich zadaniem jest uruchomienie, inicjowanie lub też kończenie danego procesu. Działają w różnych konfiguracjach oraz różnych ustawieniach, zawsze jednak w systemie zero-jedynkowym.

Problem spalających się stacyjek - dlaczego tak się dzieje?

Wiele traktorków MTD i podobnych doświadcza problemu ze spalaniem się stacyjki zapłonowej. Zdarza się, że po niedługim czasie oryginalna stacyjka ulega uszkodzeniu. Nowa stacyjka również może się spalić, co sugeruje powtarzający się problem. Jednym z rozwiązań, gdy oryginalna stacyjka jest trudna do zdobycia, było zastosowanie dwóch przełączników zamiast stacyjki: jeden do zapłonu, drugi do rozrusznika (taki ze sprężyną, odbijający). Takie prowizoryczne rozwiązania działały, ale często również ulegały awariom.

Główną przyczyną spalania stacyjek jest zbyt wysoki prąd roboczy płynący przez nie bezpośrednio do rozrusznika. W starszych konstrukcjach, takich jak duże Fiaty czy Polonezy, prąd rozruchowy wynosił około 30A, a palenie stacyjek było znaną wadą fabryczną. Pomagało w nich dodawanie przekaźnika. W traktorkach ogrodowych prąd na rozrusznik jest znacznie wyższy niż 30A, nawet w małych silnikach. Rozruszniki w tego typu maszynach zazwyczaj nie posiadają wbudowanego solenoidu, który wysuwa bendix i jednocześnie działa jako przekaźnik mocy podający napięcie wprost z akumulatora na rozrusznik. W nich rozrusznik ma jeden styk prądowy, którym jest zasilany bezpośrednio, a bendix jest wyrzucany obrotem wałka rozrusznika.

Znaczenie i dobór przekaźnika rozrusznika (solenoidu)

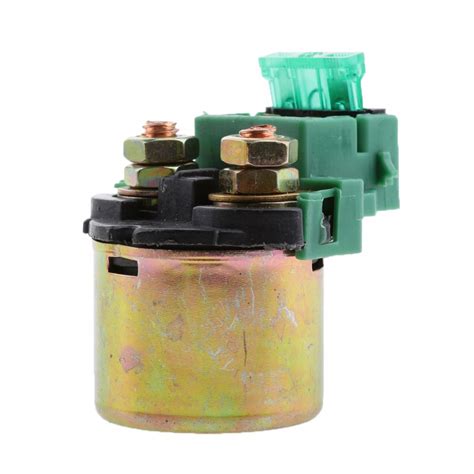

Aby zapobiec przeciążeniu i spalaniu stacyjki, konieczne jest zastosowanie przekaźnika dużej mocy, często nazywanego stycznikiem solenoidowym. Jeśli za stacyjką nie ma przekaźnika sterującego rozrusznikiem, należy go dołożyć. Ważne jest, aby był to przekaźnik na znacznie większy prąd niż sugerowane 30A, ponieważ jest to wartość niewystarczająca dla rozrusznika traktorka.

Nasza oferta obejmuje wysokiej jakości stycznik solenoid włącznik, który jest niezastąpionym elementem układu rozruchowego wielu modeli maszyn ogrodniczych i pojazdów. Ten zamiennik jest dostępny w napięciu 12 V i posiada imponujące parametry, które zapewniają niezawodność i długą żywotność.

Specyfikacje typowego przekaźnika rozrusznika:

• Typ: Stycznik solenoid włącznik przekaźnik rozrusznika
• Napięcie: 12 V
• Prąd: 100 A
• Liczba biegunów: 3 (2 prądowe, 1 sterujący)
• Mocowanie: Dwie śruby

Ten stycznik solenoid włącznik jest doskonałym rozwiązaniem do wymiany oryginalnych części lub modernizacji układu rozruchowego. Zapewnia pewne i skuteczne uruchamianie silnika, co jest kluczowe dla sprawnego funkcjonowania maszyny lub pojazdu.

Przykładowe części zamienne i kompatybilność

Poniżej przedstawiamy listę numerów części MTD i innych producentów, do których pasuje omawiany stycznik solenoidowy. Należy zawsze zweryfikować kompatybilność z konkretnym modelem traktorka.

• MTD: 725-0530, 725-0771, 725-1426, 925-0771, 925-1426, 925-1426A
• Ariens: 03057700, 035770, 03577000, 035832, 03583200, 3057700, 35770, 35832, AR03577000, AR03583200
• AYP: 110832X, 111674
• Bad Boy: 108-5349-00
• Bolens: 1751569
• Briggs & Stratton: 5409H, 5409K, 691656, 745000, 745000MA, 745001, 807829
• Gutbrod: 092.05.484
• Hako: 74-535
• Husqvarna: 506558601, 532109946, 532110832, HU532110832
• Maestro: 45-TAFEL F, BAILEY 160-152
• Murray: 21261, 24285, 424285, 52323, 53716, 924285
• Ransomes: 1530
• Simplicity: 1671994
• Snapper: 18817, 1-8817, 7018817, 7075671, 7075671YP, 7075691YP, 75671
• Toro: 111674
• Troy-Bilt: 1751569, 925-1426A
• Westwood: 1530
• Wright Mfg.: 53490009

Produkt pasuje również do traktorków i kosiarek takich marek jak Alpina, Castel Garden, GGP, Honda, Mountfield, Stiga, Iseki, w tym do modeli z elektrosprzęgłem i załączaniem noży poprzez przycisk (np. Alpina BT92, BT102; Castel Garden TC102, TC122, XT165HD, XT200HD; Honda HF2113, HF2213, HF2315, HF2417).

Diagnostyka problemów z rozruchem - stacyjka, przekaźnik i czujniki bezpieczeństwa

Częstym problemem jest brak reakcji traktorka na przekręcenie kluczyka, mimo naładowanego akumulatora. Niekiedy słychać tylko "klikanie" przy stacyjce, co może świadczyć o działaniu małego przekaźnika sterującego, ale braku przekazania prądu o dużej mocy do rozrusznika. Zdarza się, że dźwięk "syzenia prądu" lub rozrusznika dochodzi bezpośrednio ze stacyjki, co wskazuje na jej przeciążenie.

Użytkownik zgłasza problem z traktorkiem MTD, który nie reaguje na przekręcenie kluczyka, co skutkuje brakiem prądu. Po sprawdzeniu przekaźnika i stacyjki, stwierdzono, że do stacyjki dochodzi prąd 12V, ale nie pojawia się na żadnym kablu po przekręceniu kluczyka. Użytkownik wymienił stacyjkę oraz przekaźnik rozrusznika, jednak problem nadal występował.

W przypadku braku jakiejkolwiek reakcji, nawet po wymianie stacyjki i przekaźnika rozrusznika, problem może leżeć w czujnikach bezpieczeństwa. Traktorki MTD często wyposażone są w szeregowo połączone czujniki, które blokują rozruch, jeśli nie są spełnione określone warunki. Do najczęściej spotykanych należą:

• Czujnik sprzęgła (lub hamulca)
• Czujnik pod siedzeniem operatora
• Czujnik załączenia napędu noży (kosiska)

Jeśli do stacyjki dochodzi prąd 12V, ale po jej przekręceniu nie pojawia się on na żadnym kablu wyjściowym, należy sprawdzić ciągłość obwodu przez te czujniki, a także bezpieczniki. Inni uczestnicy dyskusji sugerują, że problem może leżeć w tych czujnikach, które są połączone szeregowo i mogą blokować rozruch. Przykładowo, "czerwony" przewód często oznacza prąd stały, a na "czarnym" pojawia się prąd po przekręceniu kluczyka, co jest typowym sygnałem sterującym. Odłączanie klemy akumulatora na dłuższy czas składowania jest dobrą praktyką konserwacyjną.
