Wprowadzenie do systemu Load Sensing
System Load Sensing (LS), znany również jako system czujnika obciążenia, to zaawansowana technologia sterowania hydraulicznego, która dynamicznie dostosowuje wydajność pompy do rzeczywistego zapotrzebowania odbiorcy. Jego podstawowym celem jest optymalizacja wykorzystania mocy hydraulicznej, co prowadzi do znaczących oszczędności energii i paliwa, a także redukcji przegrzewania oleju. Wiele nowoczesnych maszyn, w tym ładowarki, koparki i ciągniki rolnicze, wykorzystuje ten system do zwiększenia swojej efektywności i wydajności operacyjnej.
Sterowanie za pomocą regulatora Load Sensing (LS) polega na automatycznym dostosowaniu wydajności pompy do aktualnego obciążenia (ciśnienia) w układzie hydraulicznym. Dzięki temu pompa dostarcza tylko taką ilość cieczy, jaka jest niezbędna do wykonania pracy. Jest to kluczowe dla minimalizacji strat energii wynikających z dławienia przepływu przez zawory, co jest typowe dla układów z pompami o stałej wydajności.
Jak działa system Load Sensing?
Podstawą działania regulatora LS jest ciągłe monitorowanie ciśnienia w najbardziej obciążonym obwodzie układu hydraulicznego. Informacja o tym ciśnieniu, zwana sygnałem LS, jest nieustannie przekazywana do regulatora pompy. W generowaniu i przesyłaniu tego sygnału kluczową rolę odgrywają czujniki obciążenia oraz często zawory proporcjonalne.
Zadaniem regulatora LS jest utrzymanie stałej, minimalnej różnicy ciśnień (zwanej ciśnieniem wstępnym, postojowym, „stand-by” lub „margin pressure”) pomiędzy ciśnieniem wytwarzanym przez pompę a sygnałem LS. Ta stała różnica ciśnień zapewnia, że układ jest zawsze gotowy do natychmiastowego zwiększenia wydajności pompy, gdy tylko pojawi się takie zapotrzebowanie.
Mechanizm działania
W pozycji neutralnej, gdy zapotrzebowanie na przepływ jest minimalne, pompa redukuje swoją wydajność, utrzymując jedynie ciśnienie wstępne. W momencie wzrostu obciążenia, a tym samym wzrostu sygnału LS, regulator pompy odpowiednio zwiększa wydajność pompy, tak aby ta stała różnica ciśnień była zachowana. Mechanicznie polega to na działaniu siły ciśnienia powodującej przesunięcie suwaka w regulatorze pompy.
Dzięki powyższemu mechanizmowi, pompa o zmiennej wydajności wyposażona w regulator LS automatycznie dostosowuje swój wydatek do aktualnego zapotrzebowania układu, dostarczając tylko tyle cieczy, ile jest niezbędne do wykonania pracy przy danym obciążeniu. Minimalizuje to straty energii, redukcję przegrzewania cieczy i poprawia sterowalność maszyny.
Kluczowe komponenty systemu LS
W regulatorze LS kluczowymi elementami są zawory do nastawy ciśnienia LS (wstępnego) i ciśnienia PC (odcięcia), a także tłoczek odcięcia. Pompy hydrauliczne stosowane w systemach LS to zazwyczaj pompy o zmiennej wydajności, które potrafią precyzyjnie regulować ilość tłoczonej cieczy.
Pompy hydrauliczne w systemach LS
Systemy Load Sensing najczęściej wykorzystują pompy o zmiennej wydajności, takie jak pompy tłoczkowe. Te pompy potrafią automatycznie dostosować ilość tłoczonego oleju do aktualnych potrzeb maszyny. W przeciwieństwie do pomp o stałej wydajności, które przez cały czas tłoczą olej z maksymalną przepustowością (nawet gdy nie jest on potrzebny), pompy zmiennowydajnościowe znacząco redukują zużycie energii.
Chociaż prym wiodą układy LS z pompami o zmiennym wydatku, możliwe jest również zastosowanie tego systemu z pompą o stałej wydajności (np. pompą zębatą) poprzez zastosowanie odpowiednich zaworów sterujących. W takim przypadku, aby regulować przepływ oleju, wykorzystuje się zawory dławiące. Jednak ich skuteczność jest ograniczona w przypadku zmiennego ciśnienia oleju, które jest charakterystyczne dla wielu układów hydraulicznych.
Zawory i czujniki
Zawory hydrauliczne są niezbędnym elementem układów hydraulicznych, umożliwiając kontrolę nad przepływem oleju i ciśnieniem. W systemach LS kluczową rolę odgrywają zawory sterujące i regulator ciśnienia. Kompensator ciśnienia to specjalny zawór, który jest jednym z kluczowych elementów systemu LS. W bardziej zaawansowanych systemach z zamkniętym centrum, kompensator ciśnienia jest zintegrowany bezpośrednio z pompą o zmiennej wydajności lub połączony kołnierzowo bezpośrednio z wylotem ciśnienia "P".
W systemach z otwartym centrum LS, kompensator ciśnienia jest zewnętrznym kierunkowym zaworem sterującym podłączonym przed pompą. Umożliwia to modernizację wydajnego, energooszczędnego systemu wykrywania obciążenia do istniejącego otwartego mobilnego systemu hydraulicznego przy stosunkowo niskich kosztach instalacji.
Zalety stosowania systemu Load Sensing
Stosowanie systemu Load Sensing przynosi szereg wymiernych korzyści, które przekładają się na lepszą wydajność, niższe koszty eksploatacji i większy komfort pracy operatora.
Oszczędność energii i paliwa
Najważniejszą zaletą jest znacząca oszczędność energii. Pompa dostarcza tylko tyle cieczy, ile jest faktycznie potrzebne do wykonania pracy przy danym obciążeniu. Minimalizuje to straty wynikające z dławienia przepływu, co bezpośrednio przekłada się na mniejsze zużycie paliwa. Szacuje się, że układy z kompensacją obciążenia mogą być nawet o połowę mniej energochłonne w porównaniu do klasycznych układów sterowanych dławieniowo.
Zmniejszenie przegrzewania oleju
Mniejsze dławienie przepływu i praca pompy z optymalną wydajnością oznaczają, że generowane jest mniej ciepła. To z kolei prowadzi do ograniczenia przegrzewania się oleju hydraulicznego, co pozytywnie wpływa na żywotność wszystkich komponentów układu, zapobiegając ich przedwczesnemu zużyciu i awariom.
Poprawa sterowalności i precyzji
System LS zapewnia stałą dostępność odpowiedniego ciśnienia i przepływu, co umożliwia płynne i precyzyjne sterowanie narzędziami i mechanizmami roboczymi. Utrzymanie stałej prędkości ruchu elementów roboczych, nawet przy zmieniających się oporach (np. podczas zagłębiania łyżki koparki), zapewnia stałą wydajność pracy i lepszą kontrolę nad wykonywanymi zadaniami technologicznymi.
Zwiększona żywotność komponentów
Dzięki pracy w optymalnych warunkach, z mniejszymi stratami i niższymi temperaturami, komponenty układu hydraulicznego, takie jak pompy, zawory i siłowniki, są mniej obciążone. Przekłada się to na ich dłuższą żywotność i mniejszą częstotliwość awarii.
Zastosowania systemu Load Sensing
Systemy Load Sensing znajdują szerokie zastosowanie w różnego rodzaju maszynach roboczych, gdzie kluczowe jest efektywne zarządzanie mocą hydrauliczną i oszczędność paliwa.
Maszyny budowlane

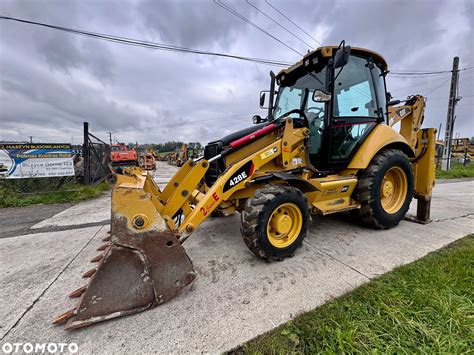

Maszyny budowlane, takie jak koparki, ładowarki i inne ciężkie sprzęty, są idealnymi kandydatami do wykorzystania technologii LS. Zmienne i często wysokie obciążenia robocze w połączeniu z potrzebą precyzyjnego sterowania sprawiają, że system ten jest nieoceniony w optymalizacji ich działania.
Ciągniki rolnicze
W rolnictwie układy hydrauliczne w ciągnikach pełnią kluczową rolę. System Load Sensing pozwala na płynne i precyzyjne sterowanie narzędziami oraz mechanizmami, a także znacząco wpływa na wydajność i długowieczność sprzętu. Przykładem może być prasoowijarka, która potrzebuje dużego przepływu oleju tylko podczas krótkiego cyklu owijania beli, a przez resztę czasu pompa pracuje z minimalnym obciążeniem.
Podział systemów LS
Systemy LS w hydraulice mobilnej można podzielić na dwa główne typy, w zależności od rodzaju zastosowanej pompy hydraulicznej:
System LS z otwartym centrum (OCLS - Open Center Load Sensing)
W systemach OCLS, pompa o stałej wydajności generuje ciśnienie, a regulator LS kieruje nadmiar przepływu bezpośrednio z powrotem do zbiornika, gdy odbiornik nie jest aktywny. Po otwarciu zaworów sterujących dla odbiornika, ciśnienie z linii LS zwiększa ciśnienie w celu uruchomienia kompensatora ciśnienia, co zwiększa dostarczanie płynu do odbiornika, a do zbiornika trafia mniejsza ilość hydraulicznego medium.
System LS z zamkniętym centrum (CCLS - Closed Center Load Sensing)
Systemy CCLS wykorzystują pompy o zmiennej wydajności. Kompensator ciśnienia reguluje przepływ objętościowy pompy. Gdy żaden odbiornik nie jest aktywny, pompa dostarcza tylko tyle, ile jest konieczne do uruchomienia kompensatora ciśnienia. W momencie uruchomienia odbiornika, pompa o zmiennej wydajności odpowiednio się wychyla, zwiększając przepływ objętościowy do odbiornika, przy jednoczesnym utrzymaniu stałego, minimalnego ciśnienia.
Understanding Open Center, Closed Center, and Load Sense Hydraulics in Farm Tractors
Konserwacja i eksploatacja układów LS
Aby zapewnić długotrwałą i bezawaryjną pracę układu hydraulicznego, niezbędna jest regularna kontrola i konserwacja. Obejmuje ona nie tylko wymianę oleju, ale także inspekcję przewodów, węży, pomp i zaworów, aby wykryć ewentualne uszkodzenia lub zużycie przed wystąpieniem poważniejszych problemów.
Wymiana oleju hydraulicznego jest kluczowym elementem konserwacji. Stary lub zanieczyszczony olej może prowadzić do zwiększenia tarcia, zużycia elementów i zmniejszenia efektywności systemu. Zaleca się kierowanie się specyfikacjami producenta ciągnika dostępnymi w instrukcji obsługi, aby dobrać olej o odpowiedniej lepkości i właściwościach. Warunki pracy, takie jak temperatura otoczenia i intensywność użytkowania, również mają wpływ na wybór oleju.
Regularne kontrole stanu gumowych przewodów i węży hydraulicznych są kluczowe dla bezpieczeństwa i efektywności pracy. Należy wykrywać wszelkie pęknięcia, przetarcia czy oznaki starzenia, które mogą prowadzić do wycieków oleju i spadku ciśnienia w systemie.
