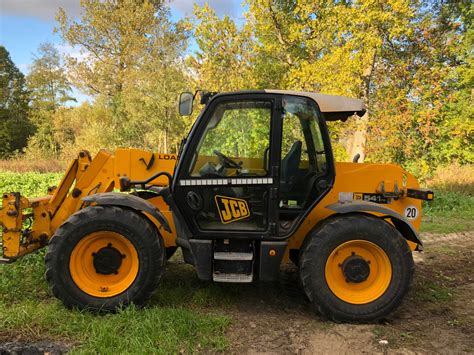

Ładowarki budowlane, takie jak JCB 410 z 1994 roku, są maszynami wymagającymi precyzyjnego sterowania. Prawidłowe działanie dźwigni sterujących i rozdzielacza hydraulicznego jest kluczowe dla efektywnej i bezpiecznej pracy. W niniejszym artykule przyjrzymy się problemom związanym z zacinaniem się dźwigni oraz roli i konserwacji rozdzielacza hydraulicznego.
Problem z dźwignią sterującą łyżką w ładowarce JCB
Opis problemu i objawów
Właściciele starszych ładowarek JCB mogą napotkać problem zacinania się dźwigni sterującej łyżką, szczególnie podczas jej przewijania. W maszynach, gdzie sterowanie podnoszeniem i przewijaniem łyżki odbywa się za pomocą jednej dźwigni, a dodatkowo jest ona sprzężona z drugą dźwignią od szybkozłącza, usterka może objawiać się w sposób utrudniający kontrolę nad ramieniem. Na przykład, podczas wysypywania materiału z łyżki, po naciśnięciu dźwigni, niemożliwe jest jej cofnięcie w odpowiednim momencie, co skutkuje niekontrolowanym opadaniem łyżki.
Pierwsze obserwacje i podejrzenia
Zewnętrzna inspekcja rozdzielacza często nie ujawnia widocznych usterek. Podobnie, sama dźwignia może nie wykazywać zacinania się na przegubach. Problemy te często mają podłoże głębsze, związane z układem elektrycznym lub hydraulicznym. Obecność kabli w okolicy dźwigni sugeruje możliwość działania elektrozaworów, które są elementami wykonawczymi w układach sterowania.
Analiza przyczyn zacinania się dźwigni sterującej
Mechanizm sterowania i potencjalne źródła awarii
Zacinanie się dźwigni dżojstika (manetki) nie zawsze jest bezpośrednio związane z rozdzielaczem hydraulicznym. Często problem leży w samym mechanizmie sterującym lub jego elementach pomocniczych. Możliwa jest awaria klawisza wyłączającego funkcje przytrzymywania dżojstika, który ma za zadanie zwolnić ręce operatora, pozwalając łyżce na samodzielny powrót do ustawionych położeń. Jeśli dźwignia nie rozłącza się automatycznie i ciągnie funkcje do końca, świadczy to o problemach z czujnikami lub instalacją elektryczną.
Rola czujników i instalacji elektrycznej
W przypadku problemów ze sterowaniem, warto sprawdzić czujnik poziomowania łyżki, jeśli maszyna jest w niego wyposażona. Uszkodzenie tego czujnika może prowadzić do nieprawidłowego zachowania się łyżki. Należy pamiętać, że niektóre maszyny nie posiadają funkcji automatycznego poziomowania. W takich przypadkach problem jest związany z prostszym układem sterowania.
Cała instalacja elektryczna, w tym okablowanie i połączenia, odgrywa kluczową rolę w prawidłowym działaniu dźwigni sterujących i związanych z nimi elektrozaworów. Wszelkie uszkodzenia, zaśniedzenia czy przetarcia mogą powodować błędy w komunikacji i nieprawidłowe działanie funkcji.
Rozdzielacz hydrauliczny - serce układu sterowania ramieniem
Funkcje i działanie 3-sekcyjnego rozdzielacza

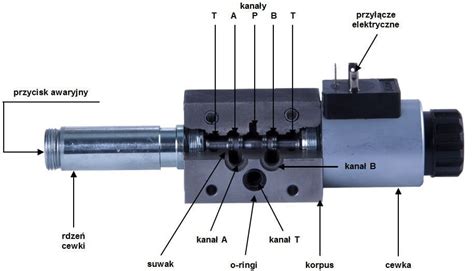

Oryginalnej jakości, 3-sekcyjny rozdzielacz hydrauliczny jest kluczowym komponentem układu sterowania przednim ramieniem ładowarki. Odpowiada on za precyzyjne kierowanie przepływem oleju hydraulicznego, umożliwiając wszystkie podstawowe ruchy ramienia: podnoszenie, opuszczanie oraz przechył łyżki. W istocie, to właśnie rozdzielacz kontroluje wszystkie funkcje przedniego ramienia, przekładając polecenia operatora na ruchy siłowników hydraulicznych.
Rodzaje rozdzielaczy a funkcja automatycznego poziomowania
Istnieją różne typy rozdzielaczy hydraulicznych, dedykowane do konkretnych konfiguracji maszyn. Modele przeznaczone do ładowarek z funkcją automatycznego poziomowania łyżki różnią się od tych stosowanych w maszynach bez tej funkcji. Do maszyn bez automatycznego poziomowania stosowane są prostsze, 3-sekcyjne rozdzielacze o innych numerach katalogowych. W razie wątpliwości, zawsze warto potwierdzić kompatybilność części, aby uniknąć kosztownego przestoju maszyny.
Najczęstsze problemy i skutki uszkodzeń rozdzielacza
Wpływ zanieczyszczonego oleju hydraulicznego
Zanieczyszczony olej hydrauliczny to główny wróg precyzyjnych rozdzielaczy. Cząsteczki brudu, opiłki metalu czy woda mogą powodować zacieranie się elementów wewnętrznych rozdzielacza, prowadząc do jego uszkodzenia i utraty precyzji sterowania. Zanieczyszczenia te mogą również blokować kanały przepływowe, obniżając wydajność całego układu hydraulicznego.
Nieszczelności, spadek wydajności i ryzyko uszkodzenia pompy
Nieszczelny rozdzielacz to poważny problem, który może prowadzić nie tylko do spadku wydajności ładowarki, ale także do zwiększonego ryzyka uszkodzenia pompy hydraulicznej. Spadek ciśnienia, wynikający z wewnętrznych lub zewnętrznych nieszczelności rozdzielacza, powoduje, że ramię ładowarki może samoczynnie opadać (tzw. „opadanie na swobodnie”), a maszyna traci moc. Wzrost obciążenia pompy próbującej utrzymać odpowiednie ciśnienie w nieszczelnym układzie może skutkować jej przegrzewaniem i przedwczesną awarią.
Zalecenia dotyczące montażu i konserwacji
Wymiana oleju i filtra hydraulicznego
Przed montażem nowej części, takiej jak rozdzielacz, bezwzględnie należy wymienić olej oraz filtr hydrauliczny na nowy, wysokiej jakości filtr, np. marki REDX. Jest to kluczowy krok w zapobieganiu natychmiastowemu uszkodzeniu nowego komponentu przez resztki zanieczyszczeń z poprzedniego układu. Regularna wymiana tych elementów jest podstawą prawidłowej konserwacji układu hydraulicznego.
Zasady czystości podczas prac
Zachowanie idealnej czystości podczas wszelkich prac związanych z układem hydraulicznym jest niezwykle ważne. Przed odłączeniem przewodów hydraulicznych, należy dokładnie umyć rozdzielacz i jego okolice. Zapobiega to przedostawaniu się brudu do otwartego układu, co mogłoby skutkować jego zanieczyszczeniem i awariami.
Odpowietrzanie układu po montażu
Po montażu nowego rozdzielacza i uruchomieniu maszyny, konieczne jest odpowietrzenie układu hydraulicznego. Aby to zrobić, należy kilkukrotnie wykonać pełne ruchy wszystkimi funkcjami ładowarki. Ten proces usuwa uwięzione pęcherzyki powietrza, które mogą zakłócać prawidłowe działanie układu i powodować szarpanie lub niestabilną pracę.
Wybór części zamiennych - jakość i precyzja
Znaczenie oryginalnej jakości (GX-OEM)
Wybierając części zamienne, takie jak rozdzielacze hydrauliczne, warto inwestować w bezkompromisową jakość pierwszego montażu. Komponenty od renomowanych producentów, np. marki GX-OEM, gwarantują, że nowe części będą wykonane z najwyższą precyzją. Zapewnia to idealne dopasowanie i parametry pracy (ciśnienia, przepływy) identyczne z oryginalnymi komponentami.
Idealne dopasowanie i parametry pracy
Użycie części o jakości zbliżonej do oryginału minimalizuje ryzyko problemów z kompatybilnością i wydajnością. Elementy te są projektowane tak, aby wytrzymać trudne warunki pracy w maszynach budowlanych i zapewnić długotrwałą, niezawodną eksploatację ładowarki.
