Zasada Działania Układu Chłodzenia Silnika w Ładowarkach Teleskopowych JCB

Ładowarki teleskopowe JCB to maszyny o szerokim zastosowaniu w budownictwie, rolnictwie, logistyce czy przetwarzaniu odpadów. Ich niezawodność i wydajność w dużej mierze zależą od prawidłowego funkcjonowania kluczowych systemów, w tym układu chłodzenia silnika. Sprawny układ chłodzenia jest niezbędny do utrzymania optymalnej temperatury pracy jednostki napędowej, co przekłada się na niskie spalanie, niską emisję spalin, a przede wszystkim zapobiega poważnym uszkodzeniom silnika, takim jak wypalenie uszczelki pod głowicą.

Budowa i Funkcjonowanie Układu Chłodzenia

Układ chłodzenia silnika spalinowego, zarówno benzynowego, jak i wysokoprężnego, umożliwia pracę jednostki napędowej w optymalnych warunkach. Składa się on głównie z następujących elementów:

• Chłodnica: Zamontowana z przodu maszyny, wykonana z metalu (np. aluminium) i składająca się z szeregu wąskich kanalików. Podczas jazdy pęd powietrza chłodzi kanaliki, przez co płyn chłodniczy oddaje ciepło, a jego temperatura spada.
• Wentylator chłodnicy: Zamontowany od strony silnika. Kiedy maszyna stoi lub porusza się z niską prędkością, wentylator (napędzany silnikiem elektrycznym lub sprzęgłem wiskotycznym) wspomaga chłodzenie płynu w chłodnicy. W modelach JCB TM420 dostępny jest szerokokanałowy blok chłodzenia z opcjonalnym hydraulicznym wentylatorem nawrotnym, który usuwa nagromadzone śmieci.
• Płaszcz wodny: Układ metalowych kanalików i rurek otaczający silnik, przez który przepływa płyn chłodniczy, odbierając ciepło z nagrzewających się elementów.
• Pompa płynu chłodniczego (pompa wody): Prosty mechanizm, napędzany przez pasek rozrządu lub łańcuch rozrządu (rzadziej przez pasek wieloklinowy), który wprawia płyn chłodniczy w ruch.
• Termostat: W zależności od temperatury płynu chłodniczego reguluje przepływ, otwierając się, gdy płyn osiągnie odpowiednią temperaturę (np. 90-110 st. C), i kierując go do chłodnicy. W nowoczesnych silnikach stosowane są termostaty sterowane elektronicznie.
• Wymiennik ciepła (nagrzewnica): Element przypominający mniejszą chłodnicę, przez który płyn chłodniczy przepływa, oddając ciepło do wnętrza kabiny operatora, lekko się przy tym ochładzając.
• Zbiorniczek wyrównawczy płynu chłodniczego: Umożliwia rozszerzalność cieplną płynu i uzupełnianie jego poziomu.
• Zawór regulacji temperatury ogrzewania: Steruje nim operator z kabiny.

Zaraz po uruchomieniu silnika, płyn chłodniczy krąży w układzie zamkniętym, omijając chłodnicę, co pozwala na szybkie rozgrzanie silnika. Kiedy płyn chłodniczy osiągnie odpowiednią temperaturę, otwiera się termostat, kierując płyn do chłodnicy w celu obniżenia temperatury.

Wysoka Temperatura Silnika w Ładowarkach Teleskopowych JCB - Przyczyny i Rozwiązania

Wysoka temperatura silnika jest powszechnym problemem w ładowarkach, szczególnie latem, i może poważnie wpłynąć na ich normalną pracę, prowadząc do opóźnień w budowie oraz uszkodzeń silnika. Wysoka temperatura wody zazwyczaj idzie w parze z wysoką temperaturą oleju, ponieważ płyn zapobiegający zamarzaniu i olej krążą w jednym silniku.

Główne Przyczyny Wysokiej Temperatury Silnika:

Wysoka temperatura silnika wynika z zaburzenia równowagi między procesami wytwarzania ciepła a jego rozpraszania. Ciepło silnika jest generowane głównie przez spalanie paliwa cylindrowego oraz tarcie ruchomych części, choć współczynnik tarcia jest niewielki.

1. Zablokowanie chłodnicy: Długotrwała praca na zewnątrz może prowadzić do zablokowania chłodnicy przez kurz, kotki i inne zanieczyszczenia, co znacznie osłabia rozpraszanie ciepła. Jest to jedna z najczęstszych przyczyn wysokiej temperatury silnika w ładowarkach.
2. Niesprawna pompa wody: Gdy pompa wody nie działa prawidłowo, prędkość obiegu płynu chłodniczego jest zbyt mała, a ciepło silnika nie jest skutecznie odprowadzane przez chłodnicę.
3. Nieprawidłowe działanie termostatu: W przypadku awarii termostatu płyn chłodniczy nie może przejść do dużego obiegu, co powoduje szybki wzrost temperatury.
4. Zablokowanie kanałów wodnych: Woda z kranu, używana zamiast płynu chłodniczego, zawiera zanieczyszczenia, które mogą zablokować kanały wodne, rury i chłodnicę, wpływając na cyrkulację wody i prowadząc do przegrzania.
5. Nieprawidłowa cyrkulacja kanału powietrznego: Nieszczelna pokrywa silnika może sprawić, że gorące powietrze pozostaje w komorze silnika, tworząc wir i utrudniając rozpraszanie ciepła. Wentylator silnika zasysa zimne powietrze z chłodnicy, wydmuchuje je do silnika i następnie usuwa przez wylot powietrza, zabierając część ciepła.
6. Uszkodzenie wentylatora: Niesprawny wentylator lub niewystarczające napięcie paska napędzającego wentylator może znacząco obniżyć efektywność chłodzenia.
7. Niski poziom płynu chłodniczego: Niewystarczająca ilość płynu w układzie znacząco obniża jego zdolność do odbierania ciepła.
8. Stary płyn chłodniczy: Płyn, który utracił swoje właściwości ochronne, może prowadzić do korozji elementów metalowych układu chłodzenia, a także zamarznąć lub zagotować się, uszkadzając układ.

Skutki Wysokiej Temperatury Silnika:

Zbyt wysoka temperatura płynu chłodniczego powoduje szybki wzrost temperatury oleju silnikowego. Wysoka temperatura oleju zmniejsza jego lepkość, co prowadzi do słabego smarowania i zwiększonego zużycia ruchomych części silnika. W skrajnych przypadkach może to doprowadzić do zatarcia silnika, uszkodzenia cylindrów, a nawet ich pęknięcia. Awarie układu chłodzenia mają bezpośredni wpływ na stan uszczelki pod głowicą. Zbyt wysoka temperatura pracy silnika powoduje wypalenie uszczelki i utratę szczelności, co może skutkować przedostawaniem się oleju silnikowego do układu chłodzenia (pojawiają się plamy oleju w płynie chłodniczym) lub, rzadziej, płynu chłodniczego do oleju silnikowego, co prowadzi do jego rozrzedzania i podwyższenia poziomu.

Postępowanie w Przypadku Przegrzania Silnika:

Jeśli operator ładowarki zauważy wysoką temperaturę podczas pracy, a temperatura wody przekroczy linię bezpieczeństwa, należy natychmiast schłodzić silnik i zatrzymać maszynę. Nie należy jednak wyłączać silnika od razu. Poniżej przedstawiono kroki, które można podjąć:

1. Zmniejszenie obciążenia i prędkości: Ustawienie niskiej prędkości i minimalnej przepustnicy zmniejsza obciążenie silnika, obniżając wytwarzanie ciepła i pomagając w obniżeniu temperatury wody.
2. Zwiększenie wlotu powietrza: Otwarcie drzwi chłodnicy silnika zwiększa wlot powietrza, ale nie wolno otwierać pokrywy i należy zachować normalny kanał powietrzny silnika.
3. Sprawdzenie i uzupełnienie płynu chłodniczego: Po spadku temperatury wody należy sprawdzić poziom płynu zapobiegającego zamarzaniu i w razie potrzeby go uzupełnić.
4. Dogłębna kontrola: Sprawdzić przyczynę wysokiej temperatury silnika. Należy zweryfikować stan chłodnicy, pompy wody, termostatu. W przypadku pompy wody można obserwować przepływ wody w otwartym zbiorniku. Można również użyć pistoletu do pomiaru temperatury, aby sprawdzić różnicę temperatur między górną i dolną częścią zbiornika. Zbyt duża różnica może wskazywać na zablokowanie chłodnicy, rury wodnej lub nieprawidłowe działanie pompy.
5. Regularne sprawdzanie chłodnicy: Wielu użytkowników nie sprawdza chłodnicy regularnie. Jest to zły nawyk. Chłodnica jest kluczową częścią układu chłodzenia i należy ją często sprawdzać, usuwając zanieczyszczenia na czas.

Należy również pamiętać, że awarie układu chłodzenia mogą być spowodowane przez zapowietrzenie układu, najczęściej podczas wymiany płynu chłodzącego. Ważne jest, aby pamiętać, że wszystkie części silnika oraz sama chłodnica będą bardzo gorące podczas pracy, dlatego wszelkie interwencje należy wykonywać z zachowaniem ostrożności.

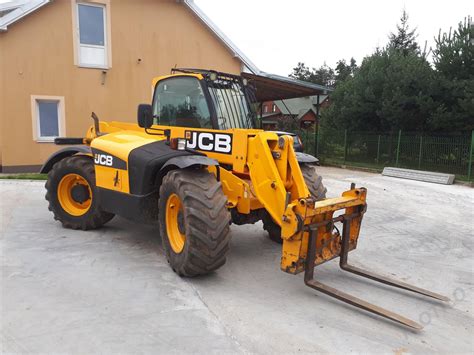

Ładowarka Teleskopowa JCB 541-70: Charakterystyka i Potencjalne Problemy

Ładowarka teleskopowa JCB 541-70 to wydajna maszyna manipulacyjna wyposażona w zaawansowany silnik JCB Dieselmax o pojemności 4,4 litra i mocy 100 KM. Charakteryzuje się oszczędnością paliwa (średnio 7 litrów na 100 km), dzięki wysokiemu momentowi obrotowemu przy niskich prędkościach. Podstawowe dane techniczne obejmują wysokość podnoszenia do 7 m, nośność do 4100 kg (1500 kg w najwyższym punkcie), wagę 7600 kg i prędkość ruchu 27,4 km/h.

Pytania Użytkownika dotyczące JCB 541-70:

1. Przedostawanie się oleju hydraulicznego do silnika: Problem polegający na przybywaniu oleju hydraulicznego w silniku, pomimo regeneracji oryginalnej pompy i przełożenia sprawnej pompy z drugiej ładowarki.

   W przypadku, gdy olej hydrauliczny przedostaje się do silnika, a wykluczono problemy z uszczelniaczem na pompie hydraulicznej (po regeneracji i podmianie pompy), możliwe przyczyny mogą być bardziej złożone i wymagać dokładniejszej diagnostyki. Mogą to być:

   • Uszkodzenia wewnętrzne silnika hydraulicznego lub elementów związanych z układem kierowniczym/hamulcowym: Niektóre systemy, np. układ kierowniczy hydrostatyczny lub hamulcowy, mogą mieć połączenia z układem hydraulicznym i silnikiem. Jeśli wewnętrzne uszczelnienia w tych elementach (np. w pompie orbitrolu, siłownikach) są uszkodzone, może dochodzić do przecieków.
   • Uszkodzenie uszczelnień na wale korbowym lub w innych punktach styku: Choć rzadziej, mogą wystąpić uszkodzenia, które powodują przeciek oleju z innego systemu (np. hydraulicznego) do skrzyni korbowej silnika.
   • Problem z chłodnicą oleju hydraulicznego (jeśli jest chłodzona płynem silnikowym): Jeśli chłodnica oleju hydraulicznego jest chłodzona płynem silnikowym (lub na odwrót), uszkodzenie wewnętrzne tej chłodnicy może spowodować wymieszanie się płynów.
   • Zbyt wysokie ciśnienie w układzie hydraulicznym: Nadmierne ciśnienie w układzie hydraulicznym, spowodowane np. uszkodzonym zaworem bezpieczeństwa, może prowadzić do przeciążenia i uszkodzenia uszczelnień, które normalnie by wytrzymały.

   Zaleca się weryfikację ciśnienia w układzie hydraulicznym, dokładne oględziny przewodów i połączeń oraz sprawdzenie wszystkich elementów, które mają kontakt zarówno z olejem hydraulicznym, jak i silnikowym.

2. Praca sprzęgło-hamulca: Operator ma wrażenie, że hamulec tylko hamuje silnik, a nie dodatkowo wysprzęgla. Pyta, czy napęd powinien być odcinany przekaźnikiem po naciśnięciu pedału hamulca, podobnie jak po naciśnięciu przycisku na dźwigniach zmiany biegów/podnoszenia. Zauważa, że światła stopu się nie świecą, co może wskazywać na problem z wyłącznikiem.

   W wielu ładowarkach teleskopowych JCB, naciśnięcie pedału hamulca powoduje również wysprzęglenie napędu. Ma to na celu ułatwienie manewrowania, zmniejszenie obciążenia układu napędowego oraz zapobieganie "duszeniu" silnika podczas hamowania. Jest to funkcja znana jako "brake inching" lub "hamulec z odcięciem napędu". Brak tej funkcji, gdy hamulec jedynie hamuje silnik, jest nieprawidłowy i może prowadzić do szybszego zużycia komponentów układu napędowego oraz zwiększonego zużycia paliwa.

   Prawdopodobne przyczyny:

   • Uszkodzony wyłącznik pod pedałem hamulca: Jak słusznie zauważono, jeśli światła stopu się nie świecą, wyłącznik może być zaśniedziały, uszkodzony lub źle wyregulowany. Ten sam wyłącznik często odpowiada za sygnał do odcięcia napędu.
   • Problem z okablowaniem lub przekaźnikiem: Nawet jeśli wyłącznik działa, problem może leżeć w dalszej części obwodu elektrycznego, np. w uszkodzonym okablowaniu, zardzewiałych złączach lub niesprawnym przekaźniku, który powinien sterować odcięciem napędu.
   • Usterka w module sterującym: W nowszych maszynach za te funkcje odpowiadają moduły elektroniczne. Awaria takiego modułu może zakłócić prawidłowe działanie sprzęgło-hamulca.

   Należy przede wszystkim sprawdzić wyłącznik pod pedałem hamulca i jego okablowanie. W większości tego typu maszyn napęd jest odcinany w momencie wciśnięcia hamulca, aby poprawić komfort i efektywność pracy. "Ten typ tak ma" raczej nie dotyczy braku tej funkcji w nowoczesnych ładowarkach teleskopowych.

3. Rozpiska bezpieczników: Pytanie o dostępność rozpiski bezpieczników.

   Rozpiska bezpieczników jest kluczowym elementem dokumentacji każdej maszyny i powinna znajdować się w instrukcji obsługi ładowarki teleskopowej JCB 541-70. Jeśli instrukcja jest niedostępna, można spróbować uzyskać ją od autoryzowanego dealera JCB lub poszukać w serwisach internetowych poświęconych częściom zamiennym i dokumentacji technicznej dla maszyn JCB. Warto również sprawdzić wnętrze pokrywy skrzynki bezpieczników - często producenci umieszczają tam schemat rozpiski.

Inne Modele Ładowarek Teleskopowych JCB i Ich Układy Chłodzenia

JCB produkuje szeroką gamę ładowarek teleskopowych, w tym modele zasilane silnikami Diesla oraz innowacyjne, w pełni elektryczne wersje. Każda z nich posiada zoptymalizowany układ chłodzenia dostosowany do specyfiki jednostki napędowej i warunków pracy.

JCB TM320 i TM420 z silnikami EcoMAX:

Ładowarki JCB TM320 i TM420 to przegubowo-teleskopowe maszyny o dużej wydajności, napędzane supersprawnymi silnikami JCB EcoMAX (TM320: 93 kW T4F / Stage 4; TM420: 4.8-litrowy, 145KM Tier 4 Final z turbosprężarką o zmiennej geometrii łopatek). Silniki te charakteryzują się dużym momentem obrotowym przy niskich obrotach, co przekłada się na niższe zużycie paliwa.

W modelu TM420, dla ułatwienia serwisowania, filtry oleju silnikowego, oleju hydraulicznego i paliwa są umieszczone centralnie. Filtr powietrza jest łatwo dostępny i ma konstrukcję dwuelementową, co upraszcza czyszczenie. Te rozwiązania również wspomagają prawidłowe funkcjonowanie i konserwację układu chłodzenia, który jest ściśle powiązany z silnikiem.

Elektryczna Ładowarka Teleskopowa JCB 525-60E Loadall:

JCB jest pionierem w przechodzeniu na napęd elektryczny, oferując model 525-60E Loadall jako rozwiązanie o zerowej emisji. W tym modelu zastosowano dwa silniki elektryczne: jeden o mocy 17 kW do napędu kół, a drugi o mocy 22 kW do napędu pompy zębatej układu hydraulicznego. Sprawność silników elektrycznych sięga 85%, znacznie przewyższając silniki spalinowe (ok. 45%).

Układ chłodzenia w samochodach elektrycznych, a co za tym idzie w elektrycznych ładowarkach teleskopowych, ma za zadanie chłodzić silnik elektryczny, elementy elektroniczne (np. falownik) oraz chłodzić i ogrzewać baterie litowo-jonowe. W modelu 525-60E zarówno silnik układu napędowego, jak i układ hydrauliczny, wyposażone są w system odzyskiwania energii podczas hamowania, która zasila akumulator.

Kontrolki i Diagnostyka Układu Chłodzenia:

Kontrolki w ładowarkach teleskopowych odgrywają niezwykle istotną rolę jako narzędzia diagnostyczne. Umożliwiają operatorom szybkie identyfikowanie problemów technicznych, w tym dotyczących układu chłodzenia. Wskaźnik przegrzania silnika, często w kolorze czerwonym, sygnalizuje poważne sytuacje i wymaga natychmiastowej interwencji, aby uniknąć awarii i wypadków.

Nowoczesne modele są wyposażone w zaawansowane systemy monitorowania, które informują o poziomie płynów eksploatacyjnych, ryzyku przegrzania silnika oraz wykrytych usterkach. Zrozumienie kodów błędów generowanych przez zaawansowane systemy diagnostyczne jest kluczowe dla szybkiej identyfikacji problemu. Regularne szkolenia dla operatorów, oferowane przez autoryzowanych dealerów, są niezbędne do prawidłowej interpretacji sygnałów z kontrolek i odpowiedniego reagowania.
