Koparko-ładowarki JCB 3CX i 4CX: Kompleksowy Przegląd

Koparko-ładowarki JCB, w szczególności modele 3CX i 4CX, należą do najpopularniejszych maszyn budowlanych na świecie, cenionych za swoją wszechstronność, wydajność i niezawodność. Te innowacyjne maszyny łączą w sobie doskonałe cechy koparki i ładowarki, oferując uniwersalność, która pozwala na realizację szerokiego zakresu projektów budowlanych, rolniczych i komunalnych.

Silniki i Układy Napędowe

Koparko-ładowarki JCB zostały zaprojektowane z myślą o efektywności i minimalizacji kosztów eksploatacji.

JCB 4CX - silnik EcoMAX

W modelu koparko-ładowarki JCB 4CX zastosowano silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych ani wysokiej klasy olejów odpornych na wysoką temperaturę. Nie jest konieczne także używanie AdBlue, co znacznie obniża koszty eksploatacji. Silnik EcoMAX osiąga wysokie parametry mocy 81 kW (109 KM) i momentu obrotowego już od 1200 obr./min, a co za tym idzie, zużywa mniej paliwa do współpracy układu hydraulicznego i napędowego.

Sześciobiegowa skrzynia w połączeniu z systemem Torquelock, montowane standardowo w modelach Powershift, obniżają zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%.

JCB 3CX - silnik Perkins

Koparko-ładowarka JCB 3CX standardowo wyposażona jest w silnik wysokoprężny Perkins 1004-40T o pojemności 4 litrów i 4 cylindrach. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co przekłada się na minimalne zużycie paliwa przy zachowaniu wysokiej wydajności.

W silniku zintegrowany jest filtr wody. Filtr oleju posiada zawór przeciwprądowy, zapewniający dłuższe utrzymanie czystości oleju i redukcję kosztów konserwacji. Filtr powietrza wyposażony jest w system automatycznego czyszczenia. Silnik posiada system podgrzewania o mocy 240 W, umożliwiający szybki start nawet w bardzo niskich temperaturach. Zastosowano skuteczny system chłodzenia i turbodoładowanie. Nowsze modele posiadają bardziej wydajny system spalania paliwa, eliminujący potrzebę stosowania filtra sadzy układu wydechowego i zmniejszający zużycie paliwa. Funkcja Torque Lock pozwala na zmniejszenie zużycia paliwa o 25% i zwiększenie prędkości jazdy o około 10%.

Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich jego węzłów i agregatów, co ułatwia codzienną kontrolę, konserwację i naprawy.

Właściwości i Systemy Operacyjne

Maszyny JCB wyposażone są w szereg innowacyjnych funkcji i systemów, które podnoszą wydajność, bezpieczeństwo i komfort pracy.

Systemy Jazdy i Manewrowania

• System SmoothRide JCB minimalizuje przechyły w czasie jazdy, co zwiększa stabilność.
• Wspomaganie hamulców oraz system Powerslide umożliwiają szybko i bezpiecznie zmienić położenie koparki.
• System LSD (Limited Slip Differential) ograniczający poślizg kół zapobiega nadmiernemu zużyciu opon.
• Układ kierowniczy w JCB 3CX jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są dwa tryby:
  • Skręt dwóch kół - przeznaczony do jazdy po drogach.
  • Skręt czterech kół - ułatwiający manewrowanie podczas transportu ładunków i pracy w ograniczonych przestrzeniach.
  Koło kierownicy ma skok 23/4 obrotu od oporu do oporu.

Systemy Optymalizacji Zużycia Paliwa i Wydajności

Koparka JCB 3CX wyposażona jest w szereg innowacyjnych funkcji mających na celu optymalizację zużycia paliwa i zwiększenie wydajności:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach silnika napędowego i znacząco zmniejsza zużycie paliwa.
• EcoDig: System z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Efektem jest wzrost wydajności i redukcja zużycia paliwa podczas kopania o około 15%.
• PowerSlide: Specjalny napęd hydrauliczny pozwalający na przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Suspension Resonance Suppression): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki.

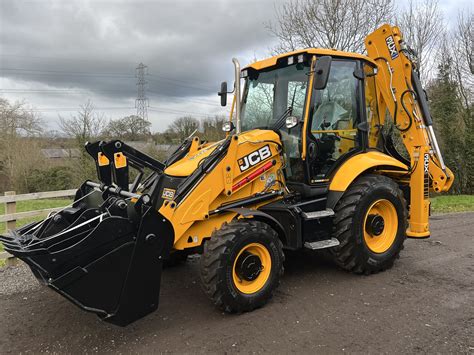

Osprzęt i Wydajność Kopania

Dostępnych jest wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy czy frezy. Uniwersalna łyżka szczękowa „6 w 1” umożliwia kopiowanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów.

Wysięgnik i tylna rączka łyżki mają tę samą długość, co umożliwia operatorowi kopanie w pobliżu maszyny, przyczyniając się do oszczędności paliwa.

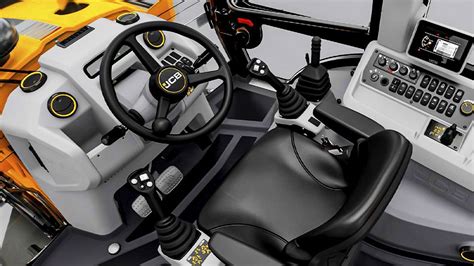

Komfort i Ergonomia Kabiny Operatora

Kabiny koparko-ładowarek JCB zostały zaprojektowane z myślą o maksymalnym komforcie i bezpieczeństwie operatora, co przekłada się na dłuższą i bardziej efektywną pracę.

Wyposażenie i Funkcjonalność

• W modelu 4CX na wyposażeniu koparki jest podgrzewana szyba, podgrzewane lusterka oraz system automatycznego ogrzewania pracujący niezależnie od silnika głównego, podnoszące komfort pracy. Kabina posiada klimatyzację, a nawet klimatyzowany schowek na jedzenie i jest bardzo funkcjonalnie skonstruowana.
• Kompaktowa budowa silnika i niewielka maska zapewniają doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia wsiadanie i wysiadanie.
• Wielowarstwowe, wytrzymałe szkło zwiększa bezpieczeństwo. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
• Kabina wyposażona jest w ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna utrzymuje poziom hałasu wewnątrz poniżej 73 dB.
• Dostępne są systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.
• Fotel zamontowany jest na zawieszeniu pneumatycznym. Wygodne uchwyty sterujące w postaci joysticków obracają się wraz z fotelem, ułatwiając zmianę trybu pracy.
• System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora.

Zasilanie Elektryczne i Systemy Kontroli

Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Maszyna jest wyposażona w instalację elektryczną, specjalne złącza oraz tablicę z bezpiecznikami topikowymi. Zainstalowano akumulator o pojemności 115 A/h, który prawie nie wymaga konserwacji, oraz generator prądu przemiennego o mocy 75 A. Oświetlenie zapewnia 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Na desce rozdzielczej znajdują się następujące przyrządy kontrolno-pomiarowe:

• Tachometr
• Czujnik i wskaźnik poziomu paliwa
• Czujnik i wskaźnik temperatury płynu chłodzącego
• Licznik motogodzin
• Zegar

Obecny jest również audiowizualny system sygnalizacji informujący o:

• Poziomie i ciśnieniu oleju w silniku
• Stanie skrzyni biegów
• Stanie akumulatora
• Stanie hamulca postojowego
• Stanie filtra powietrza
• Stanie generatora prądu przemiennego

Bezpieczeństwo i Łatwość Serwisowania

Bezpieczeństwo pracy zapewniają takie elementy jak system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa oraz opony zabezpieczone przed przebiciem płynem.

Łatwy serwis jest zapewniony przez system CANBUS, który informuje o niezbędnych przeglądach. Maszyny projektowane są w taki sposób, aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce.

Dane Techniczne JCB 3CX i Charakterystyka

Koparko-ładowarka JCB 3CX to model zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Maszyna ta charakteryzuje się wytrzymałą konstrukcją, z układami elektrycznymi i hydraulicznymi zabezpieczonymi przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonane są z wytrzymałych materiałów, co pozwala na pracę pod dużymi obciążeniami w różnorodnych warunkach budowlanych, ogrodniczych czy ziemnych.

Należy pamiętać, że parametry koparek-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji. Zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej przedstawiono ogólne parametry modelu JCB 3CX:

Zastosowania Koparko-ładowarek JCB 3CX

Koparko-ładowarka JCB 3CX jest jedną z najczęściej używanych maszyn w budownictwie, rolnictwie i pracach komunalnych na całym świecie. Jej wszechstronność sprawia, że jest to częsty wybór wśród profesjonalistów.

• W branży budowlanej umożliwia wykonywanie wykopów pod fundamenty budynków, przygotowanie terenu pod budowę oraz wszelkiego rodzaju prace ziemne. Pozwala na szybki załadunek i transport materiałów budowlanych, takich jak ziemia, piasek, żwir czy kruszywo.
• W rolnictwie koparko-ładowarka JCB 3CX jest używana do kopania rowów melioracyjnych, przygotowywania terenu pod uprawy oraz przy budowie infrastruktury gospodarstwa rolnego. Przydaje się także podczas załadunku i transportu zboża, nawozów, siana i innych płodów rolnych. Rolnicy za pomocą JCB 3CX wykonują również różne prace porządkowe na terenie gospodarstwa.
• W pracach komunalnych koparko-ładowarki JCB są często używane do usuwania śniegu, naprawy infrastruktury drogowej oraz prac porządkowych.

Modyfikacje Modelu JCB 3CX

Na rynku dostępne są różne modyfikacje koparko-ładowarki JCB 3CX, różniące się konfiguracją i możliwościami:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, zwiększająca maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja z silnikiem wysokoprężnym z turbodoładowaniem, osiągająca moc 100 KM. Posiada teleskopowy wysięgnik.
• 3CX Super: Wyposażona w większe koła na przedniej osi i funkcję sterowania skrętem tylnych kół, co znacząco poprawia manewrowość.
• Pothole Master: Modyfikacja przeznaczona do naprawy dróg, wyposażona we frezarkę i łyżkę ze szczotką.

Zarządzanie Zużyciem Paliwa

Średnie zużycie paliwa przez koparko-ładowarkę JCB 3CX wynosi około 8 litrów na godzinę pracy. Te wartości mogą się różnić zależnie od konkretnego modelu JCB 3CX, stanu technicznego maszyny oraz warunków eksploatacji.

Zużycie paliwa koparko-ładowarki JCB 3CX zależy od wielu czynników, takich jak rodzaj pracy, obciążenie, warunki terenowe oraz styl jazdy operatora:

• 5-7 litrów na godzinę podczas prac lekkich, takich jak jazda bez obciążenia, lekkie kopanie.
• 7-10 litrów na godzinę przy wykonywaniu prac średnich, jak np. ładowanie i przewożenie materiałów.
• 10-15 litrów w przypadku prac ciężkich, np. kopania w twardym gruncie lub pracy z dużym obciążeniem.

Na prawidłowe zużycie paliwa będzie mieć wpływ sprawny układ paliwowy, dlatego należy regularnie serwisować maszynę i sprawdzać sprawność układu i filtrów. Koparko-ładowarka podczas pracy z dużymi obciążeniami spala więcej paliwa, więc nie powinno się jej dodatkowo obciążać zbędnymi przedmiotami. Można też stosować tryby pracy, które są dostosowane do konkretnych zadań, aby zoptymalizować spalanie przy konkretnych czynnościach. Utrzymywanie silnika koparko-ładowarki na optymalnych obrotach również pozwoli zaoszczędzić paliwo. Wzrost zużycia może być spowodowany utrzymywaniem zbyt wysokich obrotów. Nie bez znaczenia będzie również płynna jazda, czyli unikanie gwałtownego przyspieszania i hamowania.

Diagnostyka Problemów z Temperaturą Silnika

Kluczowym elementem wpływającym na prawidłowe działanie JCB 3CX jest system monitorowania temperatury silnika. Czasami operatorzy zgłaszają problemy z wahającą się temperaturą silnika, która "skacze" do czerwonego pola, a następnie wraca do normy.

Znaczenie Czujnika Temperatury

Czujnik temperatury wody jest kluczowym elementem informacyjnym dla operatora koparko-ładowarki. Jego podstawowym zadaniem jest precyzyjny pomiar temperatury płynu chłodniczego i przekazanie tego sygnału do wskaźnika na desce rozdzielczej. Awaria tego czujnika może objawiać się na kilka sposobów:

• Wskaźnik temperatury nie podnosi się w ogóle.
• Wskaźnik temperatury od razu po uruchomieniu silnika idzie na maksimum.
• Wskaźnik pokazuje niestabilne, "skaczące" wartości.

Te symptomy są klasycznymi oznakami uszkodzonego czujnika temperatury. W przypadku problemów z działaniem wskaźnika temperatury, najczęstszą przyczyną jest właśnie awaria czujnika.

Możliwe Przyczyny Wahającej Się Temperatury

• Uszkodzony czujnik temperatury: Jest to najczęstsza przyczyna niestabilnych wskazań.
• Problemy z połączeniami elektrycznymi: Korozja lub przetarcie wiązki elektrycznej prowadzącej do czujnika.
• Uszkodzony termostat: Może powodować gwałtowne wahania temperatury.

Metody Diagnostyki

W przypadku problemów z temperaturą, zaleca się następujące kroki:

• Sprawdzenie czujnika temperatury: Jeśli temperatura "skacze" w sposób niekontrolowany, problemem mogą być połączenia elektryczne. Można spróbować podłączyć przewód do czujnika bezpośrednio do masy lub przez rezystor, a następnie pojeździć po nierównościach. Jeśli wskazania się ustabilizują, czujnik prawdopodobnie wymaga wymiany.
• Inspekcja wiązki elektrycznej: Częstym miejscem uszkodzenia wiązki jest peszel w okolicach termostatu lub pompy wtryskowej. Kable mogą ocierać się o elementy silnika, prowadząc do zwarcia i fałszywych wskazań temperatury. Należy dokładnie sprawdzić stan przewodów w typowych miejscach przetarć, takich jak okolice rurki pierwszego wtrysku.
• Kontrola termostatu: Jeśli skoki temperatury są bardzo gwałtowne, warto sprawdzić działanie termostatu.

Rada Techniczna: Uszkodzony czujnik może podawać błędne informacje, co skutkuje brakiem aktywacji sygnałów ostrzegawczych lub wejściem silnika w tryb awaryjny.

Używane Części Zamienne do JCB

Kupowanie używanych części do koparko-ładowarek JCB jest popularne i pozwala zaoszczędzić znaczne sumy, przy jednoczesnym dbaniu o efektywne działanie maszyn budowlanych. By uniknąć nieprzyjemnych sytuacji przy zakupie używanych części do koparko-ładowarki JCB, należy wcześniej sprawdzić ich stan techniczny i rozejrzeć się za śladami zużycia, napraw i uszkodzeń. Można też upewnić się, czy sprzedawca oferuje gwarancję lub możliwość zwrotu w przypadku, gdyby część okazała się niesprawna.

Części do koparek JCB używane to ekonomiczny i ekologiczny wybór, który pozwala utrzymać maszyny w dobrym stanie technicznym, jednocześnie zmniejszając koszty eksploatacji i zakupu nowych części.

Innowacje i Zalety Nowej Koparko-ładowarki JCB 3CX

Nowa koparko-ładowarka JCB 3CX wypełnia luki na rynku maszyn budowlanych, prezentując innowacyjne technologie, które podnoszą wydajność i precyzję pracy. Maszyna jest wyposażona w zaawansowane systemy, takie jak zaawansowany układ sterowania, stabilizacja żyroskopowa czy innowacyjny system detekcji obiektów. Te dodatki zapewniają operatorowi pełną kontrolę nad każdym ruchem.

Wysoka wydajność

Jedną z najważniejszych cech nowej maszyny JCB jest jej niezrównana wydajność. Jest wyposażona w wytrzymałe ramiona i zaawansowany układ hydrauliczny. Dzięki temu zapewnia szybkie i precyzyjne wykonywanie różnorodnych zadań. JCB 3CX pozwala osiągnąć więcej w krótszym czasie, umożliwiając załadunek i rozładunek materiałów, prace ziemne i drogowe, a tym samym realizację projektów szybciej i bardziej efektywnie.

Komfort i ergonomia

Operatorzy docenią nie tylko wydajność, ale także komfort pracy, który oferuje maszyna. Ergonomiczna kabina, wygodne fotele i intuicyjny układ sterowania sprawiają, że praca staje się przyjemnością. Dodatkowo zaawansowany system tłumienia drgań redukuje zmęczenie operatora, pozwalając na dłuższe i bardziej efektywne bloki pracy na placu budowy.

Trwałość i niezawodność

Koparko-ładowarka JCB 3CX słynie z niezawodności i trwałości, co stanowi fundament tej legendarnej marki. Nowa wersja maszyny kontynuuje tę tradycję, oferując solidną konstrukcję i wytrzymałe materiały. To sprzęt, który możesz wykorzystać do nawet najtrudniejszych zadań. To zaufanie do jakości i niezawodności przyciąga klientów na całym świecie.

Uniwersalność zastosowania

Maszyna JCB 3CX jest również niezwykle uniwersalna. To nie tylko koparko-ładowarka, ale także wielofunkcyjne narzędzie, które dostosowuje się do różnych zadań. To inwestycja, która przynosi wiele korzyści i pozwala na osiągnięcie pełnej efektywności na placu budowy.
