Wózek widłowy jest pojazdem powszechnie kojarzonym z pracami magazynowymi, znajdującym zastosowanie w hurtowniach czy marketach budowlanych. Jego główną rolą jest funkcja ładowania i rozładowywania towaru oraz jego porządkowanie. Niewielkie gabaryty w stosunku do możliwości udźwigu, w połączeniu z niesamowitą zwrotnością i mobilnością, czynią go idealnym pojazdem do wszelkiego typu prac na hali. Swoją nazwę zawdzięcza dwóm metalowym przedłużeniom, czyli widłom, których zadaniem jest precyzyjne zakotwiczenie towaru, umieszczonego w tym celu na palecie. Standaryzacja sprawiła, że wózek widłowy doskonale współpracuje z każdą europaletą, a dzięki takiemu połączeniu przewożenie wszelkich towarów staje się formalnością.

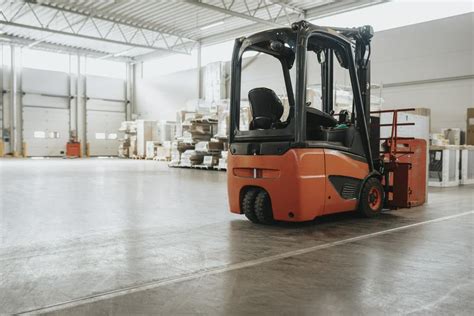

Czym jest wolny skok wideł?
Jednym z istotnych parametrów technicznych, które wpływają na wydajność i wszechstronność wózków widłowych, jest wolny skok wideł. Zrozumienie tego pojęcia jest szczególnie ważne dla operatorów oraz osób odpowiedzialnych za wybór odpowiedniego sprzętu do specyficznych zadań. Wolny skok wideł to zakres ruchu wideł wózka widłowego, który można osiągnąć bez podnoszenia masztu. Jest to kluczowa funkcja w nowoczesnych wózkach widłowych, która umożliwia efektywną pracę w ograniczonych przestrzeniach. Jej zastosowanie pozwala na optymalizację procesów logistycznych, zwiększenie bezpieczeństwa pracy oraz lepsze wykorzystanie dostępnej przestrzeni.
W niektórych sytuacjach brak funkcji wolnego skoku uniemożliwiałby przewożenie ładunków przez wyjątkowo niskie bramy. Dlatego w większości wózków widłowych stosuje się wolny skok, który pozwala podnieść widły, gdy nie można podnieść masztu, a towar należy unieść na zadaną wysokość. Funkcja ta podnosi widły bez konieczności rozsuwania masztu, dzięki czemu wózek staje się bardziej mobilny w miejscach bardzo ciasnych i niskich, ograniczających możliwości klasycznego wózka z masztem.
Budowa wózka widłowego: Ogólny przegląd
Budowa wózka widłowego tylko na pozór wydaje się być czymś bardzo prostym. W praktyce to zespół wielu swoistych naczyń połączonych, które ściśle współpracując zapewniają to, czego oczekuje operator - efektywność i bezpieczeństwo. Wózki widłowe to dowód na to, jak bardzo zmienia się użytkowa technologia tego typu maszyn. Z jednej strony to urządzenia często wieloletnie i o ograniczonych możliwościach względem nowych modeli. Z drugiej są również maszyny naszpikowane elektroniką, systemami zabezpieczającymi i innymi wdrożeniami, które mają zapewnić szczególne możliwości działania.
Kluczowe elementy konstrukcyjne wózka widłowego

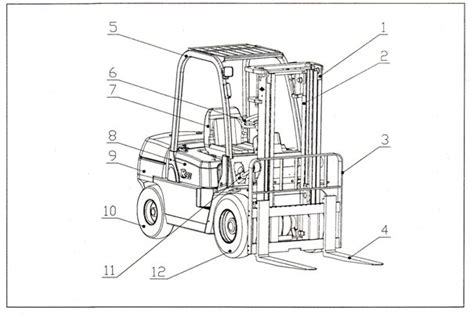

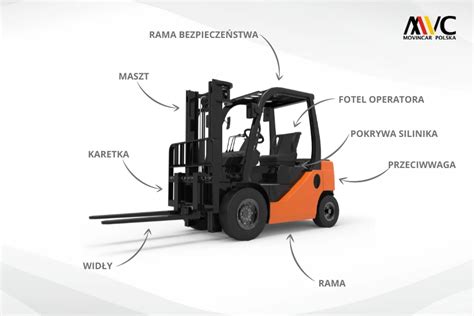

Przyjmując ogólny schemat konstrukcyjny wózka widłowego, można wyróżnić jego najważniejsze części, które przekładają się na bezpieczne użytkowanie. Co ważne, nie należy poszczególnych części wózka widłowego traktować jako byty oddzielne; to połączony ze sobą mechanizm, który jedynie w takim sensie spełnia podstawowe zadanie, jakim jest efektywne podnoszenie i opuszczanie ładunku towarowego. Do podstawowych elementów konstrukcyjnych należą:
- Rama wózka - główna konstrukcja nośna, stanowiąca szkielet, na której zamocowane są wszystkie pozostałe elementy.
- Fotel operatora - siedzisko dla osoby kierującej wózkiem, znajdujące się w centralnej części pojazdu, w obrębie kabiny lub otwartej ramy.
- Kierownica - element sterujący wózkiem.
- Pokrywa silnika - osłona zabezpieczająca silnik i podzespoły napędowe, zwykle z tyłu lub pod fotelem operatora.
- Przeciwwaga - blok ciężkiego materiału (najczęściej z tyłu wózka), który równoważy podnoszony ładunek z przodu.
- Rama bezpieczeństwa - stalowa konstrukcja nad fotelem operatora, chroniąca go przed spadającymi przedmiotami.
- Kabina operatora - przestrzeń robocza z fotelem, kierownicą, pedałami i dźwigniami sterującymi; może być otwarta lub zabudowana.
W ten sposób powstaje konstrukcja, która zapewnia bezpieczne przenoszenie i podnoszenie ładunków wraz z możliwością przewozu ich na określonych odległościach.
Układ podnoszenia: Serce wózka widłowego
Najważniejszym układem w każdym wózku widłowym, z punktu widzenia operatora maszyny, jest układ podnoszenia. Jego najbardziej charakterystycznym elementem są widły, które przy każdej operacji wsuwane są w otwory w palecie z umieszczonym na niej ładunkiem. Dzięki specjalistycznym zaczepom widły (a także krata ochronna) są przymocowane na stałe do karetki, czyli płyty czołowej wózka. Ta, podwieszona przy użyciu łańcucha i podłączona do tłoka siłownika dzięki rolkom, wzdłuż prowadnic toczy się po rolkach, utrzymując równoległe położenie względem masztu.
Elementy składowe układu podnoszenia to:
- Maszt - zewnętrzna stalowa rama zbudowana z wytrzymałych profili, montowana pionowo na przodzie pojazdu. To rodzaj wysięgnika, do którego są przymocowane widły, odpowiedzialny za podniesienie towaru na daną wysokość. Maszt umożliwia przenoszenie, podnoszenie i opuszczanie ładunków. Jest to zespół prowadnic, rolek, łańcuchów i siłowników, który zamienia ciśnienie hydrauliczne na ruch pionowy, odpowiadając za zasięg, stabilność i precyzję manewrowania ładunkiem na wysokości.
- Łańcuch - element podwieszający karetkę, połączony z tłokiem siłownika.
- Karetka - płyta przesuwająca się po maszczie, do której przymocowane są widły lub inne osprzęty. Znajduje się między masztem a widłami.
- Widły - metalowe przedłużenia służące do precyzyjnego zakotwiczania i podnoszenia towarów na paletach.
- Siłownik masztu - element hydrauliczny zamontowany przy maszczie, odpowiedzialny za unoszenie i opuszczanie masztu oraz wideł.
Pozostałe układy wózka widłowego
Oprócz układu podnoszenia, budowa wózka widłowego uwzględnia inne schematy, typowe dla wszystkich urządzeń zapewniających możliwości jezdne i transportowe. Są nimi układy:
- Napędu
- Przenoszenia napędu
- Hydrauliczny
- Hamulcowy
- Kierowniczy
- Elektryczny
Rodzaje napędów wózków widłowych
W przypadku napędu wózków widłowych wyróżnić można cztery typy silników:
- Niskoprężne, czyli układy zasilane benzyną.
- Gazowe oparte na LPG.
- Wysokoprężne - wykorzystujące olej napędowy (diesel).
- Elektryczne - bazujące na mocy z akumulatora.
Rodzaje masztów wózków widłowych

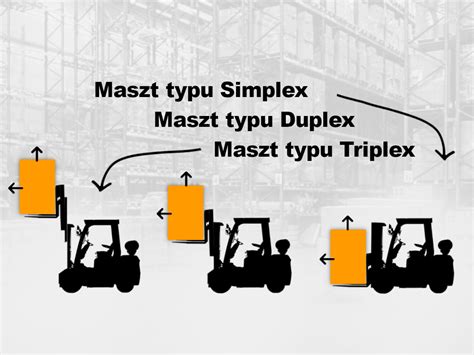

Maszt widlaka to element, na który z pewnością warto zwrócić uwagę, przygotowując się do wynajmu lub zakupu maszyny. Jego budowa i parametry mają decydujący wpływ na wydajność, bezpieczeństwo oraz możliwości operacyjne pojazdu w magazynie. Poszczególne odmiany masztów różnią się między sobą budową, co przekłada się na nośność i wysokość roboczą maszyny. Wyróżniamy trzy podstawowe rodzaje masztów:
Maszt Simplex (jednostopniowy)
Maszt Simplex to najprostsze rozwiązanie, składające się z jednej ramy prowadzącej. Jest konstrukcją najprostszą, ale też najbardziej odporną na uszkodzenia i nie posiada dodatkowych segmentów teleskopowych. Zapewnia ograniczoną wysokość podnoszenia. Maszt Simplex najczęściej stosowany jest w wózkach przeznaczonych do pracy na zewnątrz, w strefach załadunku lub na placach budowy, a jego prostota zapewnia stabilność nawet przy dużych obciążeniach. W momencie podnoszenia ładunku rama wewnętrzna unosi karetkę wraz z widłami.
Maszt Duplex (dwustopniowy)
Maszt Duplex, zwany również podwójnym lub dwustopniowym, to konstrukcja, w której jedna sekcja wysuwa się z drugiej, zwiększając zasięg podnoszenia. Montowany jest w wózkach służących do ładowania towaru na średniej wysokości, a sam wysięgnik bazuje na podnośniku siłowym. Maszt Duplex jest najczęściej wybieranym typem masztu w wózkach widłowych pracujących w halach o średniej wysokości. Charakteryzuje się tym, że pierwszy etap podnoszenia realizowany jest bez podnoszenia całego masztu - w wersji maszt duplex z wolnym skokiem. System ten działa dzięki centralnemu siłownikowi hydraulicznemu, który najpierw podnosi wózek wideł, zanim zacznie wysuwać się konstrukcja teleskopowa.
Maszt Triplex (trójstopniowy)

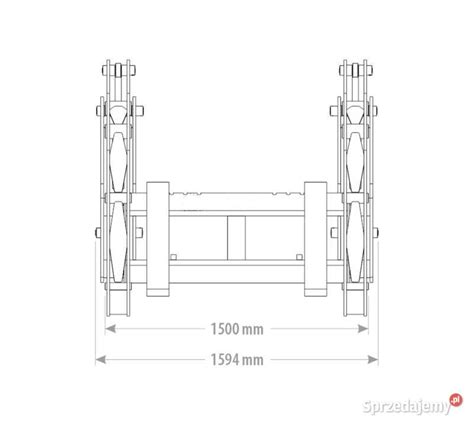

Potrójny maszt do wózka widłowego, czyli maszt typu Triplex (trójstopniowy), to zdecydowanie najbardziej zaawansowane rozwiązanie. Maszty tego rodzaju wyposażone są w dwie ramy wewnętrzne, co umożliwia osiągnięcie znacznej wysokości roboczej. Maszt Triplex to najbardziej zaawansowana konstrukcja stosowana w magazynach wysokiego składowania. Umożliwia składowanie towarów nawet na wysokości 6-7 metrów, przy zachowaniu pełnej widoczności przez operatora. Istotną zaletą wózków z masztem typu Triplex jest niewielka wysokość po całkowitym złożeniu masztu, dzięki jego teleskopowej konstrukcji. Maszyny tego rodzaju doskonale sprawdzają się w halach z wysokimi regałami, zapewniając większą wysokość podnoszenia przy zachowaniu kompaktowych wymiarów. Oznacza to, że maszt od widlaka w wersji Triplex jest bardziej uniwersalny, ale też droższy w serwisie.
Parametry wpływające na wybór masztu i udźwig wózka
Wybór masztu wózka widłowego jest priorytetową decyzją i musi uwzględniać wszystkie parametry techniczne wózka oraz specyfikę magazynu. Przemyślany wybór w tym wypadku to inwestycja nie tylko w bezpieczeństwo i komfort, ale także wydajność codziennej pracy.
Wysokość podnoszenia i wysokość złożona
Przy wyborze masztu należy zastanowić się nie tylko nad maksymalnym ciężarem podnoszonych ładunków, ale przede wszystkim nad wysokością roboczą, której będziemy potrzebować podczas wykonywania zlecenia. Do właściwej wysokości należy dodać około 20 cm marginesu operacyjnego. Przy niższej wysokości wybór dwustopniowego lub trójstopniowego masztu może okazać się zbędny, z kolei do bardziej zaawansowanych zadań na większych wysokościach maszt standardowy może nie wystarczyć. Poza tym istotna będzie również zasadnicza wysokość pomieszczenia roboczego oraz punktów strategicznych w magazynie, czyli bram, przejazdów czy framug drzwi. Należy znać zarówno maksymalny udźwig na danej wysokości, jak i wysokość złożoną masztu, która zazwyczaj waha się od 2 do 3,5 metra, by swobodnie przejeżdżać przez bramy i tunele. Niezbędna jest dokładna analiza wymaganej wysokości podnoszenia oraz minimalnej wysokości złożonej.
Udźwig nominalny a resztkowy
Udźwig wózka przyjmuje różną wartość, zależnie od jego mocy, rozmiaru i możliwości. Maksymalną masę ładunku dla danego wózka oblicza się biorąc pod uwagę dwa parametry: wysokość, na którą możemy podnieść towar oraz odległość środka ciężkości ładunku od czoła wideł. Nominalny udźwig wózka widłowego zależy od modelu i jest związany z przeciwwagą wózka. Jednakże, jeśli chcemy podnieść ładunek na wysokość powyżej 5000 mm lub jeśli odległość środka ciężkości ładunku od czoła wideł zmieni się, rzeczywisty udźwig zmniejszy się i to właśnie nazywamy udźwigiem resztkowym. Inne czynniki mające wpływ na odległość środka ciężkości ładunku od czoła wideł, takie jak dodatki do wózka widłowego, długość wideł, kształt ładunku itp., również zostaną odzwierciedlone w udźwigu resztkowym.
Osprzęt dodatkowy
Budowa wózka widłowego to jedynie wstęp do maksymalnego wykorzystania jego możliwości - bardzo ważne w tym kontekście są stosowane akcesoria. Oprócz standardowych wideł i przedłużek można wykorzystywać inne rozwiązania, takie jak chwytaki oraz czerpaki, które umożliwiają transport specyficznych elementów - np. materiałów sypkich. Wózki są też dostosowane pod kątem budowy do używania takiego osprzętu dodatkowego jak wciągarki, platformy do pracy i łyżki przeznaczone do materiałów płynnych.
Dlaczego znajomość budowy i konserwacja masztu są tak ważne?
Weryfikacja stanu technicznego oraz ogólna znajomość budowy wózka widłowego jest standardem, bez którego trudno wyobrazić sobie prawidłową i efektywną pracę operatora. Wiedza o budowie wózka widłowego i działaniu poszczególnych układów i części weryfikowana jest m.in. podczas branżowych egzaminów dla kursantów starających się o zdobycie właściwych uprawnień do pracy na wózkach. W tym kontekście szczególny nacisk należy położyć na znajomość mechanizmów jazdy, wychyłu masztu, podnośnika - pracy karetki - oraz przesuwu. W przypadku urządzeń dostosowanych do ruchu obrotowego, istotne są także układy zapewniające działanie maszyn na tej płaszczyźnie.
Maszt wózka widłowego to priorytet w mechanizmie podnoszenia - przenosi obciążenia, zapewnia precyzyjny ruch wideł w pionie i pozwala pracować bezpiecznie na wysokości. W codziennej eksploatacji operator powinien zwracać uwagę na stan łańcuchów, prowadnic i rolek. Równie istotna jest kontrola układu hydraulicznego - wycieki lub zanieczyszczenia oleju mogą spowodować awarię siłowników. Dobrze utrzymany maszt w wózku widłowym to gwarancja bezpieczeństwa operatora i niezawodności całej maszyny. W nowoczesnych konstrukcjach stosuje się czujniki bezpieczeństwa oraz blokady hydrauliczne, które zapobiegają niekontrolowanemu opadaniu ładunku.
Budowa masztu wózka widłowego wpływa też na jego masę i stabilność - lekkie maszty aluminiowe sprawdzają się w wózkach elektrycznych, podczas gdy stalowe stosuje się w maszynach spalinowych. Odpowiednie dobranie widlaka do potrzeb danego przedsiębiorstwa pozwoli na swobodny i efektywny przepływ towarów w miejscu pracy. W celu pełnego wykorzystania potencjału wózka oraz uzyskania odpowiedzi na pytania, warto skonsultować się ze specjalistami.
