Bezpieczniki są kluczowym elementem każdego układu elektrycznego pojazdu, chroniącym go przed przeciążeniami i zwarciami. W przypadku awarii jakiegoś podzespołu elektrycznego, najczęściej przyczyną jest zadziałanie wyłącznika automatycznego lub przepalenie się bezpiecznika. Dlatego też, przed przystąpieniem do naprawy, zawsze warto sprawdzić bezpiecznik odpowiadający za dany element.
Lokalizacja głównych skrzynek bezpieczników w MAN TGA
Seria ciężarówek MAN TGA, produkowana w latach 2000-2011, charakteryzuje się kilkoma miejscami, gdzie umieszczone są bezpieczniki i przekaźniki. Znajomość ich lokalizacji jest niezbędna do szybkiej diagnostyki i rozwiązania problemów elektrycznych.

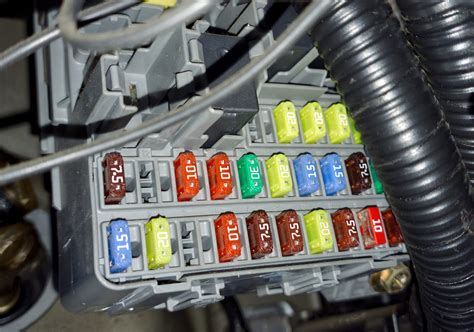

Główny blok bezpieczników i przekaźników
- Główny blok bezpieczników i przekaźników w MAN TGA znajduje się w tablicy rozdzielczej po stronie pasażera. Aby się do niego dostać, należy podnieść plastikową przegrodę od dolnej części, znajdującą się przed kolanami pasażera.
Dodatkowe bezpieczniki
- Bezpiecznik odpowiedzialny za zapalniczkę znajduje się w dodatkowej lewej części głównego bloku.
- Obok akumulatorów mogą być zamontowane dodatkowe bezpieczniki, odpowiedzialne za działanie urządzeń z ciągłym źródłem zasilania oraz innych podzespołów.
Schemat skrzynki bezpieczników MAN TGS TGX i przekaźników z oznaczeniem i lokalizacją
Specyficzne problemy i ich rozwiązania
Właściciele MAN TGA 18.440 często zgłaszają problemy z zasilaniem poszczególnych gniazd i podzespołów. Poniżej przedstawiamy najczęściej spotykane usterki i sposoby ich rozwiązania.
Brak zasilania w gnieździe 12V (np. do lodówki, CB radia)
Jeśli w gnieździe 12V (np. tym z boku koło siedzenia pasażera) brakuje prądu, a podłączone do niego urządzenie (np. CB radio, lodówka) nie działa, należy podjąć następujące kroki:
- Sprawdzenie bezpiecznika gniazda 12V: Otwórz schowek z bezpiecznikami od strony fotela pasażera. Szukaj kabla do przetwornicy. Na nim znajduje się wtyk bezpiecznika do gniazd 12V, bezpośrednio na kablu. Ten bezpiecznik jest oznaczony jako "ósemka z uciętą górą i spodem" lub "ni to ósemka ni to lizak, takie coś z kreską i dwoma kółkami".
- Sprawdzenie ciągłości obwodu: Upewnij się, czy w to gniazdo w ogóle jest wpięta wtyczka.
- Odłączenie zasilania: Czasami wystarczy wyłączyć prądy włącznikiem przy akumulatorach na około 10 sekund. W niektórych przypadkach takie "zresetowanie" układu pomaga przywrócić zasilanie.
- Weryfikacja przetwornicy: Jeśli prąd jest brany z oryginalnej instalacji CB radia, a bezpiecznik na kablach od radia jest sprawny, problemem może być przetwornica. W tych modelach, którymi jeździłem, przetwornice były z prawej strony pod maską (pod zewnętrzną maską), w czarnych, plastikowych, skrzynkach prądowych.
- Powtarzające się przepalanie bezpiecznika: Jeżeli bezpiecznik pali się za każdym razem, oznacza to zbyt duży pobór prądu na obwodzie, co może wskazywać na zwarcie lub uszkodzenie podłączonego urządzenia.
Brak działania nawiewów i inne problemy z elektryką kabiny
W przypadku problemów z nawiewem, panelu klimatyzacji, szyb czy podgrzewania lusterek, które pojawiły się po podłączeniu CB radia lub innym zwarciu:
- Sprawdzenie bezpiecznika stacyjki: Nawet jeśli bezpiecznik wygląda na sprawny, może być uszkodzony wewnętrznie. Należy go dokładnie sprawdzić, najlepiej miernikiem, lub po prostu wymienić. Okazało się, że "bezpiecznik od stacyjki o którym pisałeś był niby na oko dobry lecz w rzeczywistości był zje....ny".
- Kontrola opornicy wentylatora: Znajdź elektroniczną opornicę, która steruje wentylatorem. Sprawdź, czy masz na niej zasilanie i masę. Przetnij fioletowy cienki przewód dochodzący do opornicy i na ten koniec przewodu, który jest połączony z opornicą, podaj plusa przez kontrolkę - wentylator powinien wejść na pełne obroty.
- Dodatkowe kontrole: W przypadku, gdy panel klimatyzacji nie reaguje na nic poza webasto, mimo sprawdzonych bezpieczników i wymiany panelu, warto sprawdzić zasilanie opornicy wentylatora oraz inne bezpieczniki związane z systemem klimatyzacji.
Dodatkowe wskazówki
- Resetowanie przetwornicy: W przypadku problemów z zasilaniem 12V, odłączenie klem akumulatora na kilka sekund może zresetować przetwornicę.
- Dokładna diagnostyka: Zawsze używaj miernika do sprawdzania napięcia i ciągłości obwodów, ponieważ przepalony bezpiecznik może być trudny do zidentyfikowania "na oko".
