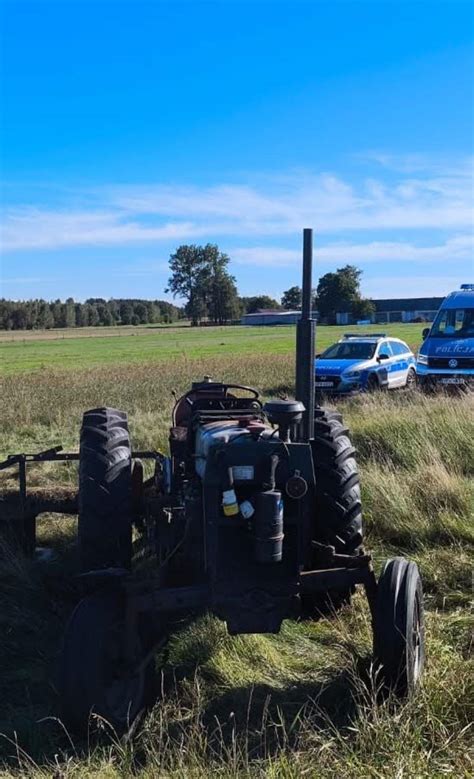

W czasach, gdy składnice rolnicze w Polsce świeciły pustkami, a zdobycie nowego Ursusa graniczyło z cudem, wielu polskich rolników wzięło sprawy w swoje ręce. Z dostępnych części, często pochodzących z zupełnie innych maszyn, budowali własne ciągniki. Te konstrukcje, znane jako ciągniki SAM (Samodzielnie Amatorsko Motorowy), stały się symbolem zaradności i innowacyjności. Dziś te pojazdy to prawdziwe perełki, a ich budowa nadal inspiruje majsterkowiczów.
Geneza ciągników SAM w Polsce
Potrzeba posiadania maszyny zdolnej odciążyć pracę była naturalną odpowiedzią na ówczesne realia. Gospodarstwa się rozrastały, praca ręczna stawała się nie do ogarnięcia, a dostępność sprzętu rolniczego była mocno ograniczona. W latach 70. czy 80. rolnicy, szczególnie ci z zacięciem mechanicznym, wpadali więc na prosty pomysł: „Zrobię sobie traktor sam”. Nie był to kaprys ani hobby, tylko realna potrzeba. Ciągnik SAM miał orać, przewozić, kosić - ale nie musiał wyglądać estetycznie. Czasy PRL to czas wiecznego niedoboru. Na Ursusa C-330 czekało się latami, a kiedy pojawiał się w sprzedaży, zapotrzebowanie dziesięciokrotnie przekraczało podaż. Rolnicy z mniejszych gospodarstw byli na końcu kolejki - duże PGR-y i spółdzielnie miały pierwszeństwo. Trzeba było sobie radzić. Dla wielu wiejskich majsterkowiczów budowa własnego ciągnika była jedyną drogą do mechanizacji gospodarstwa.
Co więcej, w tamtych czasach nikt nie pytał o homologację. Niektóre konstrukcje były tak udane, że przechodziły z ojca na syna, a potem jeszcze na wnuka, świadcząc o ich trwałości i funkcjonalności.
Typowe podzespoły wykorzystywane w konstrukcjach SAM
Prawdziwa szkoła polskiej zaradności zaczynała się przy poszukiwaniu części. Główne źródła to demobil wojskowy, złomowiska, a także stare samochody ciężarowe, motocykle i maszyny przemysłowe.
- Silniki: Najczęściej stosowano silniki z Żuków, Nys, a nawet z pomp stacjonarnych. Popularne były zarówno jednostki benzynowe, jak i wysokoprężne. Stosowano również silniki S-15 Andrychów (np. w SAM-ie z 1981 r.) czy silniki od motopomp (np. w SAM-ie z 1967 r. o mocy 10 KM).
- Skrzynie biegów: Popularna była skrzynia z Żuka, Warszawy albo GAZ-a 51. W nowszych konstrukcjach rozważano skrzynie z UAZ-a.
- Rama: Czasem spawana od podstaw z ceowników, czasem przerobiona z lekkiej ciężarówki.
- Koła: Gdy brakowało typowych opon rolniczych, montowano np. koła z innych pojazdów, a nawet opony 9,5-16 cali, czy przerabiano na 20 calowe, kupując na przód 7-12 cali i dopasowując do większych tylnych.
Budowa takiego ciągnika to nie było sklecenie byle czego. Dobry SAM miał przemyślaną konstrukcję, odpowiednie przełożenia i często autorskie rozwiązania. Mimo niewielkich cen rynkowych dzisiaj, trudno jest adekwatnie wycenić taką jednostkową produkcję, w którą ktoś włożył dziesiątki godzin pracy, zapału i serca.
Silnik Ford 1.6D w ciągnikach SAM - Wybór i Adaptacja
Współczesne konstrukcje SAM często wykorzystują bardziej nowoczesne i dostępne jednostki napędowe. Silnik samochodowy 1.6D Forda jest popularnym wyborem, mimo że jest cięższy niż typowe silniki do mikrociągników, zapewnia trwałość i odpowiednią moc. Dyskusje wśród konstruktorów wskazują na jego niezawodność i potencjał. Silniki diesla 1.6D i 1.6TD z rodziny VW są uznawane za jedne z najlepszych na świecie, cenione za ekonomię, żywotność i łatwy rozruch w zimie.
Alternatywne jednostki napędowe
Oprócz silnika 1.6D Forda, rozważane są także inne jednostki, takie jak:
- Lombardini
- Yanmar (np. 3-cylindrowy 16 KM, który podobno wystarcza z zapasem)
- Changfa
- Daihatsu Charade
- Silniki z samochodów osobowych: np. Isuzu 1.5TD (67 KM, tani w zakupie, prosty, mało elektryki, kompaktowy, ekonomiczny), czy jednostki z Malucha.
Wybór silnika często zależy od dostępności, budżetu i zamierzonych zastosowań. Starsze silniki samochodowe, szczególnie te z komorami spalania w głowicach, mogą mieć wyższe spalanie i trudniejszy rozruch, choć zapewniają wysoką moc.

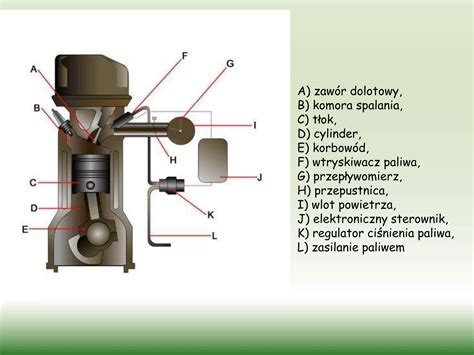

Kwestie regulatorów obrotów w silnikach Diesla
W dyskusjach technicznych często poruszana jest rola regulatorów obrotów w silnikach Diesla. Każdy silnik Diesla, bez względu na zastosowanie, posiada regulator obrotów, który zapobiega samorozbieganiu się silnika. W zależności od generacji i zastosowania silnika, budowa regulatora może się różnić, ale jego cel pozostaje ten sam - stabilizacja obrotów biegu jałowego i ochrona silnika przed niekontrolowanym wzrostem prędkości obrotowej, szczególnie przy nagłym odciążeniu. Dzięki temu silniki samochodowe mogą być z powodzeniem adaptowane do ciągników, a ich pompy paliwowe będą działać analogicznie jak w silnikach ciągnikowych.
Szczegółowy projekt ciągnika SAM z silnikiem 1.6D Ford
W jednej z opisywanych dyskusji przedstawiono zaawansowany projekt ciągnika SAM z silnikiem 1.6D Forda, charakteryzujący się przemyślaną konstrukcją i wykorzystaniem sprawdzonych podzespołów.
Układ napędowy 4x4
- Silnik: 1.6D Forda.
- Skrzynia biegów: od UAZ-a.
- Most jezdny: środek od Żuka.
- Zwolnice: z traktorka jednoosiowego typu Dzik.
Napęd 4x4 jest realizowany z możliwością włączenia przedniego napędu poprzez reduktor z wałka pośredniego skrzyni biegów. Zastosowanie kół zębatych od zwolnic Dzika zapewnia odpowiednie przełożenia, umożliwiając zarówno niskie prędkości (tzw. efekt żółwia) do precyzyjnych prac, jak i maksymalną prędkość około 35 km/h.
Skrzynia biegów z napędem przednim posiada przekładnię główną o przełożeniu około 1:4, która redukuje obroty wyjściowe czterokrotnie, pełniąc rolę reduktora. Obliczenia prędkości obwodowej kół muszą uwzględniać przełożenie dyferencjału Żuka, aby określić faktyczną prędkość pojazdu.
Konstrukcja ramy i podwozia
Konstrukcja opiera się na samonośnej misce olejowej, wzorowanej na Ursusie C-360-3P, wykonanej z blachy o grubości 8-10 mm, pełniącej rolę ramy. Obudowa mostu i reduktora wykonana jest z blachy 15 mm, a precyzyjne wyosiowanie elementów odbywa się na tokarce. Przednia oś została wykonana od podstaw na wzór Ursusa C360, z zastosowaniem tulejek z brązu i łożysk oporowych.
Układ hamulcowy
Hamulce tylne wykonano na bazie pompy hamulcowej i elementów Ursusa C360 oraz Żuka, co zapewnia ich skuteczność i łatwość serwisowania.
Hydraulika i podnośnik
Hydraulika podnośnika jest planowana na wzór Ursusa C360 z możliwością elektronicznego sterowania rozdzielaczem. Pompa PZ 2.5 napędzana jest bezpośrednio od wału korbowego za pomocą sprzęgła kłowego w kole pasowym. Zastanawiano się również nad zastosowaniem pompy wspomagania układu kierowniczego, jednak pompy łopatkowe nie zawsze sprawdzają się w podnośnikach. Dla typowego WOM do glebogryzarki czy kosiarki (np. 120 cm) wymagana jest moc co najmniej 9 KM, a napęd łańcuchowy ze skrzyni może okazać się zbyt słaby.
Podnośnik HYDRAULICZNY sam s7 S301D
Koła i obciążenie
Przednie koła pochodzą z przyczepki wózka pocztowego, a adapter do piast wykonano z tarcz felg Malucha. Kluczowe dla poprawy uciągu jest odpowiednie dociążenie tylnej osi, z propozycjami obciążników od Dzika lub wykonanych z betonu. Obciążniki najlepiej zawieszać na kołach, aby nie obciążać dodatkowo zawieszenia ciągnika i łożysk kół.
Wyzwania i rozwiązania w budowie SAM
Konstruktorzy ciągników SAM dzielili się bogatymi doświadczeniami, rozwiązując napotykane problemy. Wskazano również na dostępność części z demontażu i złomu jako ekonomiczne źródło materiałów.
- Obróbka mechaniczna: Precyzyjne wykonanie elementów, takie jak obudowy mostu i reduktora, wymaga obróbki na tokarce.
- Sprzęgła: Omówiono konstrukcję sprzęgieł (m.in. od Żuka i Malucha) i ich wytrzymałość w różnych warunkach.
- Wibracje: Kwestia wibracji jest istotna, zwłaszcza przy silnikach o dużej masie, jak np. S231 (15KM, 55Nm), który mimo większej mocy generuje znaczne drgania. Silniki 1.6D/TD z VW słyną z kultury pracy.
- Korozja: Zbiorniki paliwa, często zardzewiałe, wymagają gruntownego czyszczenia (np. metodą "betoniarki" ze żwirem i wodą) i zabezpieczenia żywicą.
- Bezpieczeństwo i BHP: Projektanci zwracają uwagę na zabezpieczenia, takie jak pałąk asekuracyjny, podnośnik ułożyskowany, czy układ kierowniczy.
Wartość i status ciągników SAM
Wartość użytkowa ciągników SAM jest dla wielu rolników i majsterkowiczów bezcenna. Mimo że ich estetyka bywa dyskusyjna, funkcjonalność i możliwość samodzielnej naprawy przeważają. Na portalach ogłoszeniowych pojawiają się takie ciągniki, a ich ceny są zróżnicowane. Przykładowo, za byle jakiego SAM-a, z silnikiem niewiadomo skąd i bez podnośnika, trzeba zapłacić 2500-3000 zł, choć ludzie często wyceniają je znacznie wyżej niż ich realna wartość złomowa. Możliwość zakupu "bazy" do remontu za około 1100-1200 zł, a następnie jej odrestaurowania i dostosowania do własnych potrzeb, jest dla wielu pasjonatów nieoceniona. Mało jest rzeczy, które cieszą równie bardzo jak przywrócenie do życia zapomnianej maszyny i stworzenie z niej sprawnego narzędzia, nawet jeśli proces pochłania czas i środki, które nie zawsze się zwrócą w czysto finansowy sposób.
Niektóre zaawansowane konstrukcje SAM potrafią zaskoczyć, np. mały traktorek z kabiną, napędem 4x4, mostami z Samuraja i Żuka, WOM oraz przednim TUZ, pędzący po asfaltowej drodze 50 km/h. Takie projekty świadczą o ogromnej motywacji i umiejętnościach twórców.
