Maszyny do emulsji za ciągnik: Technologie i zastosowania

Skrapiarki nawierzchni to wyspecjalizowane maszyny drogowe, które odgrywają kluczową rolę w procesie budowy i utrzymania dróg. Ich głównym zadaniem jest równomierne rozprowadzanie emulsji asfaltowej na powierzchni drogi, co przyczynia się do poprawy jej trwałości oraz właściwości jezdnych.

Emulsje asfaltowe znajdują zastosowanie podczas budowy nowych dróg, remontów istniejących nawierzchni, a także w procesie utrzymania dróg w odpowiednim stanie technicznym. Skrapiarki nawierzchni są niezbędne w wielu etapach realizacji inwestycji drogowych, takich jak stabilizacja gruntu, wykonywanie warstw wiążących czy ochrona powierzchni przed degradacją.

Zalety stosowania skrapiarek nawierzchni

Skrapiarki nawierzchni oferują liczne korzyści, czyniąc je niezastąpionym elementem wyposażenia firm budowlanych i drogowych:

• Wysoka jakość i trwałość nawierzchni: Równomierne rozprowadzanie emulsji asfaltowej zapewnia doskonałe właściwości jezdne i długotrwałą trwałość wykonanej nawierzchni.
• Oszczędność materiałów: Minimalizują ryzyko strat emulsji wynikających z niewłaściwego nakładania, co przekłada się na optymalne wykorzystanie materiałów.
• Efektywność i przyjazność dla środowiska: Nowoczesne technologie stosowane w skrapiarkach zwiększają ich efektywność i zmniejszają negatywny wpływ na środowisko.

Nowoczesne technologie w skrapiarkach

Współczesne skrapiarki nawierzchni wykorzystują zaawansowane rozwiązania technologiczne, które znacząco podnoszą ich wydajność i precyzję działania:

Automatyzacja i precyzja sterowania

Pełna automatyzacja procesów pracy jest kluczowym aspektem innowacyjności. Komputery i czujniki zainstalowane w układzie sprysku nadzorują proces, zapewniając dokładność sprysku na poziomie 2%, niezależnie od zmian prędkości skrapiarki. Główny pulpit sterowniczy, umieszczony w kabinie kierowcy, wyposażony jest w najnowszą wersję komputera PLC z panelem dotykowym LCD i drukarką. Intuicyjny interfejs graficzny ułatwia obsługę - wystarczy nacisnąć odpowiednią ikonkę, aby uruchomić wszystkie niezbędne obwody i elementy wybranej sekwencji roboczej. Na bieżąco wyświetlane są informacje o aktywnych elementach sterujących.

Pompy emulsji

Jakość skrapiarki w dużej mierze zależy od zastosowanej pompy emulsji. Nowoczesne skrapiarki wyposażone są w pompy wirowe, które są idealne do tego typu aplikacji. Pompa wirowa nie rozwarstwia emulsji ani nie wpływa negatywnie na jej właściwości, co gwarantuje idealne pokrycie spryskiwanej powierzchni. Układy z pompą wirową są znacznie bardziej odporne na nagłe zmiany wydatku w porównaniu do pomp rotacyjno-wyporowych czy zębatych. Konstrukcja pompy wirowej eliminuje również problem rozruchu na zimno.

Zbiorniki emulsji

Zbiorniki emulsji są zazwyczaj wykonywane w wielkościach od 4000 do 12000 litrów, mają eliptyczny kształt i są izolowane 100 mm wełną mineralną, pokryte blachą aluminiową. Zapewnia to utrzymanie odpowiedniej temperatury emulsji.

Kolektory spryskowe

Skrapiarka, w zależności od wymagań, może być wyposażona w kolektor spryskowy o szerokości do 5000 mm, rozsuwany automatycznie lub ręcznie. Sekcje spryskowe mogą być rozmieszczone co 100 mm, 125 mm lub 250 mm i włączane w dowolnej konfiguracji. Podnoszenie i opuszczanie kolektora odbywa się za pomocą siłowników hydraulicznych.

Przykłady maszyn i ich parametry

Na rynku dostępnych jest wiele modeli skrapiarek, różniących się parametrami i przeznaczeniem. Poniżej przedstawiamy przykłady:

Skrapiarki MADROG

Firma MADROG oferuje skrapiarki budowane na bazie wieloletniego doświadczenia, wsłuchując się w potrzeby klientów. Gama produktów obejmuje zarówno mniejsze maszyny doczepne o pojemności 2000 l emulsji, jak i największe jednostki do 12000 l zabudowywane na podwoziach.

• Model SM 2000: Najmniejszy w rodzinie, zabudowany na podwoziu jednoosiowym. Posiada komputer sterujący z dotykowym panelem LCD, kolektor spryskowy o szerokości roboczej 2,5 m oraz automatyczny system grzewczy. Napędzany silnikiem Honda.

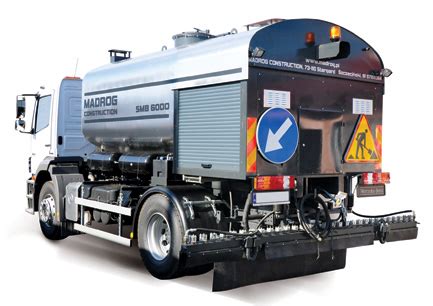

• Modele serii SMB: Nowoczesne, w pełni zautomatyzowane maszyny. Sterowanie komputerowe z panelem dotykowym pozwala na zdalne załączanie sekwencji pracy. Komputer utrzymuje zadane parametry z tolerancją ±4%. Dysze szczelinowe pokrywają powierzchnię w zakresie od 0,2 do 2,3 l/m².
• Model UMD 4000: Najbardziej zaawansowany model, łączący funkcje skrapiarki (4000 l emulsji), mobilnego dystrybutora paliwa (900 l oleju napędowego) i cysterny (2000 l wody). Wyposażony standardowo w zamiatarkę czołową.

Wszystkie modele SMB i UMD mogą być wyposażone w automatycznie sterowany kolektor spryskowy, którego szerokość i pozycja dopasowuje się do zadanej przez operatora na ekranie LCD. Firma oferuje również możliwość diagnostyki online po podłączeniu maszyny do Internetu.

Skrapiarki HYDROG

Hydrog to polska firma z ugruntowaną pozycją na rynku, oferująca skrapiarki w trzech klasach produktowych:

• Seria SK Mini: Najprostsze skrapiarki wykorzystujące do skrapiania tylko lancę ręczną. Wyposażone w bezpieczny układ grzewczy z palnikiem olejowym. Pojemność zbiornika: 500, 1500 lub 2000 l.
• Seria SR Kompakt: Wyposażone w lancę ręczną oraz belkę skrapiającą z tyłu. Przeznaczone do remontów dróg, gdzie nie są wymagane drukowane raporty ze skropień. Izolowany zbiornik emulsji o pojemności 2000, 3000 lub 4000 l.
• Seria SH Premium: Flagowe modele, wyznaczające standardy na rynku. Charakteryzują się najwyższą precyzją dozowania dzięki dokładnym układom pomiarowym i nowoczesnemu komputerowi. Hydraulicznie rozsuwana podwójna belka skrapiająca pozwala na skrapianie z szerokością od 0,25 do 5 m. Pojemności zbiorników: od 3000 do 12000 l.

Skrapiarki PROMAD

Przedsiębiorstwo Wielobranżowe Promad oferuje m.in. skrapiarkę SKN-1600 z listwą. Głównym przeznaczeniem jest podgrzewanie i skrapianie nawierzchni emulsjami, ale może być również użyta jako podgrzewacz do mas zalewowych. Pojemność zbiornika standardowo wynosi 1600 l, z możliwością zamówienia innej pojemności. Skrapiarki Promad mogą być zabudowane na własnym podwoziu lub dostarczane w wersji do zabudowy na samochodzie/przyczepie. Spryskiwanie odbywa się ręcznie lub za pomocą listwy o długości 2,5 m. Ogrzewanie realizowane jest za pomocą palnika gazowego.

Maszyny samobieżne i mobilne

Istnieją również maszyny samobieżne, które nie wymagają ciągnika. Przykładem jest model BS-1000 SP, który jest zamontowany na przyczepie i wyposażony w koło napędowe oraz pilot zdalnego sterowania, co pozwala na autonomiczną pracę. Jest to jeden z najpotężniejszych modeli w linii mini natryskiwaczy bitumowych.

Innowacyjne rozwiązania w opryskiwaczach polowych (analogia do technologii cieczowych)

Chociaż tekst skupia się na skrapiarkach, warto wspomnieć o zaawansowanych technologiach stosowanych w innych maszynach cieczowych, które mogą mieć analogiczne zastosowanie w przyszłych rozwiązaniach skrapiarek. Przykładem jest opryskiwacz Horsch Leeb 12 TD, który posiada:

• Podział zbiornika na dwa oddzielne: Pozwala na inteligentne rozłożenie masy, co umożliwia współpracę z mniej mocnymi ciągnikami (250-270 KM) i ogranicza ugniatanie gleby.
• System CCS Pro (Continuous Cleaning System Professional): Zaawansowany układ czyszczenia, wykorzystujący dwie pompy do jednoczesnego mycia zbiornika i wypompowywania popłuczyn.
• Belki polowe o dużej szerokości i precyzyjnym sterowaniu: Belka może być podzielona na wiele sekcji (od 6 do 42), a systemy takie jak BoomControl Pro Plus umożliwiają niezależne sterowanie poszczególnymi odcinkami dla idealnego dopasowania do terenu.
• System Precision Spraying (PWM): Hydropulsacyjny system oprysku, gdzie każda dysza jest sterowana elektrozaworem z regulowanym czasem otwarcia, co pozwala na uzyskanie różnego wydatku rozpylaczy bez zmiany ciśnienia w całej belce.
• System AutoSelect: Automatyczne przełączanie pomiędzy konfiguracjami wybranych wcześniej rozpylaczy.
• Oświetlenie robocze belki polowej NightLight: Umożliwia obserwację stożków wypryskiwanej cieczy roboczej, a lampy LED są automatycznie myte.
• System ATP Control (Adapted Tyre Pressure Control): Automatyczna regulacja ciśnienia w oponach maszyny.

Porównanie typów maszyn

Wybór odpowiedniej maszyny zależy od specyfiki prac:

• Skrapiarki przenośne (np. Hydrog seria SK Mini): Idealne do mniejszych napraw, remontów cząstkowych, gdzie nie są wymagane zaawansowane raporty. Łatwe w transporcie i obsłudze.
• Skrapiarki zabudowywane na podwoziach (np. Hydrog SH Premium, MADROG SMB/UMD): Przeznaczone do większych inwestycji, wymagające większej pojemności zbiornika i zaawansowanych funkcji sterowania. Zapewniają najwyższą precyzję i wydajność.
• Maszyny samobieżne (np. BS-1000 SP): Oferują niezależność od ciągnika, co może być zaletą w specyficznych warunkach pracy.
