Dla wielu właścicieli ogrodów, traktorek-kosiarka z napędem to prawdziwe ułatwienie. To właśnie odpowiedni mechanizm napędowy sprawia, że koszenie trawnika, zwłaszcza tego o większej powierzchni czy z nierównościami, przestaje być uciążliwym obowiązkiem. Zrozumienie jego działania to pierwszy krok do efektywnego użytkowania i konserwacji, która zapewni długą i bezproblemową pracę maszyny.
Podstawowe Elementy Układu Napędowego Traktorka
Zrozumienie, jak moc z silnika trafia na koła, może wydawać się skomplikowane, ale w rzeczywistości jest to logiczny ciąg zdarzeń. Wszystko zaczyna się od silnika spalinowego, który jest źródłem energii, napędzającej zarówno ostrza tnące, jak i system napędowy.
Silnik i przeniesienie mocy
Kiedy uruchamiasz kosiarkę, silnik zaczyna pracować, generując ruch obrotowy. Ta energia mechaniczna jest przekazywana na wał korbowy, który jest centralnym punktem, z którego moc rozchodzi się na pozostałe elementy.

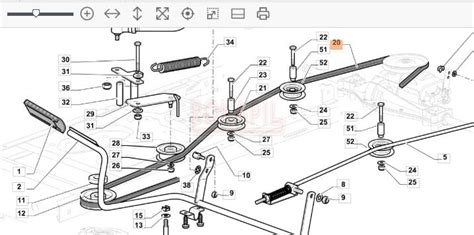

Bezpośrednio do wału silnika przymocowane jest koło pasowe, na którym spoczywa pasek napędowy. Ten pasek, często klinowy lub zębaty, jest niczym most, który łączy silnik z przekładnią napędową. Kiedy wał silnika się obraca, pasek przenosi ten ruch obrotowy na przekładnię.
W systemach napędowych kosiarek najczęściej spotykamy dwa typy pasków: klinowy i zębaty. Pasek klinowy jest bardziej elastyczny i wybacza drobne niedoskonałości w ustawieniu, ale może się ślizgać, zwłaszcza gdy jest zużyty lub zbyt luźny. Pasek zębaty natomiast, dzięki swojej konstrukcji, zapewnia precyzyjniejsze przeniesienie mocy bez poślizgu, co często przekłada się na większą efektywność, ale wymaga dokładniejszego montażu i jest zazwyczaj droższy w wymianie. Niezależnie od typu, pamiętaj, że paski to elementy eksploatacyjne, które z czasem ulegają zużyciu i wymagają regularnej kontroli oraz wymiany.
Mechanizm Różnicowy (Dyferencjał) - Klucz do Płynnej Jazdy
Mechanizm różnicowy, często nazywany dyferencjałem, to kluczowy element każdego traktorka-kosiarki, który odpowiada za płynność jazdy i ochronę trawnika.
Zasada działania dyferencjału
Jego głównym zadaniem jest umożliwienie kołom napędowym obracania się z różnymi prędkościami. Pomyśl o tym podczas skręcania - zewnętrzne koło musi pokonać dłuższą drogę niż wewnętrzne. Bez dyferencjału oba koła byłyby zmuszone do obracania się z tą samą prędkością, co prowadziłoby do szarpania, poślizgu, nadmiernego zużycia opon, a co gorsza do niszczenia cennego trawnika.

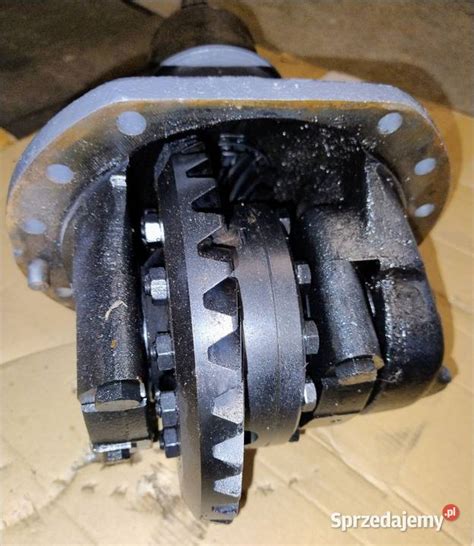

W jego wnętrzu znajdują się zazębiające się koła zębate satelity i koła koronowe. Gdy jedziesz prosto, oba koła obracają się z tą samą prędkością. Kiedy skręcasz, dyferencjał pozwala satelitom na obracanie się wokół własnych osi, co przekłada się na różnicę prędkości kół. Zewnętrzne koło przyspiesza, pokonując dłuższą drogę, a wewnętrzne koło zwalnia, pokonując krótszą drogę. To, że kręci się jedna oś w lewo, a druga w prawo, jest prawidłowym działaniem mechanizmu różnicowego.
Integracja z przekładnią (Transaxle)
Pasek napędowy dostarcza ruch obrotowy do przekładni napędowej, którą często nazywamy mechanizmem różnicowym. W wielu nowoczesnych traktorkach-kosiarkach mechanizm różnicowy nie jest osobnym podzespołem, lecz integralną częścią skrzyni biegów, często określanej jako transaxle.
Może to być skrzynia manualna (choć rzadziej spotykana w tej klasie sprzętu) lub, co znacznie częstsze, przekładnia hydrostatyczna. W przypadku przekładni hydrostatycznych, dyferencjał jest zazwyczaj wbudowany w jej obudowę. Ta integracja ma swoje konsekwencje w przypadku poważnej awarii samego mechanizmu różnicowego, często jedynym rozwiązaniem okazuje się wymiana całego modułu transaxle, co znacząco podnosi koszty naprawy. Niektóre traktorki mogą posiadać skrzynie hydrokinetyczne, w których wałek sprzęgłowy nie występuje.
Blokada mechanizmu różnicowego
Blokada mechanizmu różnicowego to system, który pozwala na zrównanie prędkości obrotowej obu kół napędowych. Włączenie blokady sprawia, że oba koła kręcą się z tą samą prędkością, niezależnie od warunków. Jest to niezwykle przydatne w sytuacjach, gdy traktorek traci przyczepność, na przykład na podmokłym terenie, w błocie, śniegu lub na stromych, nierównych zboczach.
Standardowe traktorki-kosiarki, przeznaczone głównie do koszenia trawników, rzadko są fabrycznie wyposażone w blokadę mechanizmu różnicowego. Samodzielne blokowanie dyferencjału (np. zaspawanie satelitów) ma poważne wady na co dzień. Na twardej nawierzchni, takiej jak podjazd czy ścieżka, traktorek z zaspawanym dyferencjałem będzie miał ogromne problemy ze skręcaniem. Koła będą się ślizgać, niszcząc trawnik, a układ napędowy będzie poddawany ekstremalnym obciążeniom, co może prowadzić do szybkiego zużycia opon, półosi, a nawet samej przekładni.
Napęd na Wszystkie Koła (4x4) i Rozwiązania Zaawansowane
Niektóre traktorki, zwłaszcza te o większych możliwościach terenowych, są wyposażone w napęd na wszystkie koła (4x4). Działanie takiego systemu bywa różne - od stałego napędu na obie osie, po załączany napęd przedni.
Działanie napędu 4x4 w traktorkach
W przypadku, gdy konstrukcyjnie nie ma możliwości wyłączania napędu, i masz zawsze napęd na 4 koła, zgodnie z zasadami sztuki powinien istnieć centralny dyferencjał, oczywiście z możliwością blokowania go. Technicznie jest również możliwe zrobienie napędu stałego bez dyfra, co jest kwestią dobrania wytrzymałości elementów układu napędowego.
Typowym problemem w traktorkach z załączanym napędem przednim jest sytuacja, gdy np. na zmarzniętej i lekko ośnieżonej ziemi tylne koła obracają się w miejscu, a przednie zaczynają ciągnąć, by po sekundzie w przednim moście zaczęło grzechotać i koła przestają ciągnąć. Często przyczyną jest niezbyt częste używanie dźwigni załączającej przedni napęd, która może się "zastać" i nie załączyć w pełni zakresu kół zębatych. Efekt jest dokładnie taki, jak opisano.
W jednym z opisanych przypadków, przyczyna leżała w przystawce, w której przy odpowiednich ustawieniach dochodziło do rozłączenia napędu sztywnego i załączenia napędu przez system sprzęgiełek. W wyniku przestawienia mechanizmu sterującego, tarcze sztywnego napędu nie zazębiały się. Innym razem problemem okazała się błahostka - wypadła zawleczka, która blokowała coś w skrzyni, co powodowało blokowanie przedniego mostu podczas jazdy do przodu.
Przykład zaawansowanego systemu w dużych ciągnikach (Fendt Vario)
Warto zwrócić uwagę na zaawansowane rozwiązania stosowane w większych maszynach, które ukazują potencjał inżynierii w systemach napędowych. W serii ciągników Fendt 1000 Vario zastosowano innowacyjną przekładnię bezstopniową. Moc z silnika, dzięki zastosowaniu układów planetarnych (przekładni obiegowej planetarnej), jest dzielona na część mechaniczną i hydrauliczną. Olej z osiowej pompy tłokowej za pomocą trójnika rozdzielany jest na obydwa silniki hydrauliczne - jeden z nich napędza tylną oś, a drugi przednią.
Taka konstrukcja działa podobnie jak mechanizm różnicowy między dwiema osiami, ponieważ moc przekazywana jest do elementów, które stawiają najmniejszy opór. Ten typ konstrukcji z dwoma silnikami hydraulicznymi ma dużą przewagę nad czysto mechanicznym napędem, a mianowicie nie występują naprężenia. Podczas jazdy na wprost z włączonym napędem 4 × 4, przednie koła nie obracają się szybciej niż tylne, co zmniejsza zużycie paliwa i oszczędza opony. Inną zaletą zmiennego przełożenia na przednią oś jest wciąganie ciągnika w zakręt za pomocą przednich kół (ang. the pull-in turn effect), co pozwala na ciaśniejszy nawrót. Dodatkowe sprzęgło wielopłytkowe rozdziela moment obrotowy pomiędzy osiami, reagując na poślizg kół.
SKRZYNIA VARIO - zasada działania
Diagnostyka i Rozwiązywanie Problemów z Napędem
Nawet najlepiej konserwowany sprzęt może czasem odmówić posłuszeństwa. Kiedy napęd w traktorku przestaje działać, zazwyczaj winne są konkretne, powtarzające się problemy.
Typowe objawy awarii mechanizmu różnicowego i przekładni
- Stuki i zgrzyty przy skręcaniu: Głośne stuki, zgrzyty i szarpanie, które pojawiają się szczególnie podczas skręcania, często wskazują na zużycie kół zębatych (satelitów i kół koronowych) w dyferencjale.
- Szarpie podczas jazdy: Szarpanie, zwłaszcza przy zmianie kierunku lub podczas dodawania i odejmowania gazu, może świadczyć o uszkodzonych łożyskach mechanizmu różnicowego.
- Plamy oleju pod traktorkiem: Wycieki oleju z okolic osi napędowej to często wynik zużytych uszczelniaczy (simeringów), które przestają spełniać swoje funkcje.
- Traktorek stracił napęd: W skrajnych przypadkach poważne uszkodzenie mechanizmu różnicowego, np. pęknięcie obudowy lub całkowite zniszczenie kół zębatych, może skutkować całkowitą utratą napędu.
- Uszkodzona przekładnia: Objawy to niepokojące zgrzyty, stukanie lub głośny hałas dochodzący z okolic kół napędowych.
- Zanieczyszczenia i zużyte zębatki w kołach: Nagromadzona trawa, błoto, kurz czy drobne kamyki mogą blokować ruch mechanizmu napędowego. Wewnętrzne zębatki w kołach napędowych, które zazębiają się z przekładnią, mogą z czasem ulec zużyciu, powodując "przeskakiwanie" napędu.
Problemy z paskiem i linką napędu
- Zużyty lub zerwany pasek napędowy: Może objawiać się piszczeniem podczas załączania napędu, ślizganiem się (traktorek porusza się wolniej lub zrywami) lub całkowitym brakiem napędu w przypadku zerwania.
- Poluzowana lub zerwana linka napędu: Linka może się rozciągnąć, co prowadzi do zbyt luźnego naciągu i braku pełnego załączania napędu. W efekcie, po naciśnięciu dźwigni, traktorek może w ogóle nie ruszyć lub ruszać się bardzo ospale.
Jak samodzielnie zdiagnozować usterkę?
Test kół napędowych
Aby ocenić stan mechanizmu różnicowego, unieś tył maszyny za pomocą podnośnika lub solidnych klocków, tak aby koła napędowe znalazły się swobodnie w powietrzu. Spróbuj obrócić jednym z kół napędowych. Powinno ono obracać się swobodnie, a drugie koło powinno kręcić się w przeciwnym kierunku z taką samą prędkością. Jeśli oba koła kręcą się z tym samym oporem lub w tym samym kierunku, może to oznaczać problem z dyferencjałem. Nadmierne luzy na kołach napędowych lub podczas poruszania półosiami mogą wskazywać na uszkodzone łożyska w mechanizmie różnicowym lub zużycie wieloklinu na półosiach. Po uniesieniu kół, spróbuj poruszać kołem na boki.
Sprawdzenie układu napędu przedniego
Podnieś ciągnik (jedno tylne i cały przód), załącz napęd (uruchom silnik, włącz bieg i 4x4) i zobacz, czy wałek się obraca. Drugi test polega na zablokowaniu trzech kół i obracaniu czwartym - przednim, obserwując wałek. Chrobotanie i przeskakiwanie wewnątrz obudowy, do której wchodzi wałek, wskazują na niesprawny układ przeniesienia napędu na przód. Wałek się obraca. Jak wspomniano wcześniej, przyczyną bywają nieprawidłowo ustawione mechanizmy sterujące sprzęgiełkami napędu, które nie zazębiają się poprawnie.
Konserwacja i Dobre Praktyki Eksploatacyjne
Prawdziwa sztuka polega na tym, aby utrzymać mechanizmy napędowe w doskonałej kondycji przez wiele sezonów. Regularna konserwacja to klucz do długowieczności i bezawaryjnej pracy Twojego traktorka.
Regularne czyszczenie i kontrola paska
Po każdym koszeniu, a zwłaszcza po pracy w mokrej lub gęstej trawie, koniecznie oczyść mechanizm napędowy z resztek trawy, błota i innych zanieczyszczeń. Nagromadzony brud może blokować ruchome części, prowadzić do przegrzewania, a nawet uszkodzić paski i przekładnię.
Pasek napędowy to element eksploatacyjny, który zużywa się z czasem. Powinieneś go sprawdzać przynajmniej raz na sezon, a najlepiej co kilka koszeń. Szukaj wszelkich oznak zużycia: pęknięć, przetarć, postrzępionych krawędzi, nadmiernego rozciągnięcia lub poluzowania. Sprawdź również jego naciąg - pasek powinien być napięty, ale nie na tyle, by stawiać ogromny opór.
Wymiana i kontrola oleju przekładniowego
Regularna kontrola poziomu i jakości oleju przekładniowego to absolutna podstawa dbania o mechanizm różnicowy i całą przekładnię. Kluczową sprawą jest stosowanie właściwego oleju przekładniowego. Producenci często zalecają konkretne rodzaje oleju, np. popularny olej 80W90 klasy GL-5, ale w przypadku przekładni hydrostatycznych mogą być wymagane specjalne, dedykowane oleje. Użycie niewłaściwego oleju (zbyt rzadkiego, zbyt gęstego, lub o nieodpowiednich właściwościach smarnych) może prowadzić do szybkiego zużycia elementów mechanizmu różnicowego, przegrzewania, a nawet zatarcia.
Częstotliwość wymiany oleju zależy od kilku czynników: zaleceń producenta, typu przekładni (manualna, hydrostatyczna) oraz intensywności użytkowania traktorka. Ogólna zasada mówi, że olej w przekładni należy wymieniać co najmniej raz w roku, a w przypadku intensywnego użytkowania lub pracy w trudnych warunkach (np. wysoka temperatura, zapylenie) nawet częściej.
Regulacja linki napędu
Linka napędu, podobnie jak pasek, może się z czasem rozciągnąć. Objawem jest zazwyczaj to, że napęd załącza się z opóźnieniem, jest słaby lub w ogóle nie reaguje na naciśnięcie dźwigni. Na szczęście, regulacja naciągu linki jest zazwyczaj bardzo prosta i często odbywa się za pomocą specjalnej śruby regulacyjnej.
Zapobieganie awariom
- Unikaj przeciążania traktorka: Nie próbuj przewozić ciężkich ładunków ani kosić bardzo wysokiej, gęstej trawy na najwyższych obrotach silnika.
- Gwałtowne ruszanie: Staraj się ruszać płynnie, bez gwałtownego dodawania gazu, zwłaszcza na śliskiej nawierzchni.
- Nie ignoruj sygnałów: Szarpanie, opóźnienia, ślizganie się czy kody błędów to nie są "drobiazgi". Szybka reakcja na pierwsze niepokojące objawy może uratować Cię przed poważniejszymi uszkodzeniami i znacznie wyższymi kosztami naprawy.
SKRZYNIA VARIO - zasada działania
Koszty i Opcje Naprawy
W wielu traktorkach dyferencjał jest zintegrowany z przekładnią (transaxle), co w przypadku poważnej awarii często oznacza wymianę całego modułu. Koszty naprawy wahają się od kilkudziesięciu złotych (wymiana uszczelniaczy) do kilku tysięcy (wymiana całej przekładni), co bywa nieopłacalne.
Samodzielne naprawy
Dobrą wiadomością jest to, że niektóre typowe usterki mechanizmu różnicowego można naprawić samodzielnie, przy niewielkich nakładach finansowych. Wymiana oleju to podstawowa czynność konserwacyjna, której koszt to kilkadziesiąt złotych. Wymiana uszczelniaczy (simeringów), jeśli problemem są wycieki, jest również stosunkowo prostą operacją.
Kiedy szukać pomocy serwisu?
Jeśli problemem jest zużycie kół zębatych lub uszkodzone łożyska, naprawa staje się bardziej skomplikowana. W takich przypadkach konieczna może być regeneracja mechanizmu różnicowego. W przypadku poważnego uszkodzenia dyferencjału, pęknięcia obudowy lub gdy regeneracja jest nieopłacalna, jedynym rozwiązaniem staje się wymiana całej przekładni. Jest to najdroższa opcja, a koszt nowej przekładni może wahać się od 1500 zł do nawet kilku tysięcy złotych, w zależności od modelu traktorka i marki. Znalezienie odpowiednich części zamiennych do mechanizmu różnicowego czy całej przekładni jest kluczowe i możliwe w autoryzowanych serwisach danej marki (np. MTD, Husqvarna, Stiga, John Deere) lub w specjalistycznych sklepach internetowych z częściami do maszyn ogrodniczych.
