Zaczep Ciągnikowy: Rodzaje, Konstrukcja, Bezpieczeństwo i Wybór

Rola i znaczenie zaczepu do przyczepy rolniczej

Zaczep to istotny komponent przyczep rolniczych, które spełniają kluczową rolę w każdym gospodarstwie. Podstawowym zadaniem każdego ciągnika rolniczego jest dostarczanie napędu dla innych łączonych z nim urządzeń, od sprzętu polowego po wszelkiego rodzaju przyczepy. Z punktu widzenia efektywności sprzęgania oraz komfortu i bezpieczeństwa obsługi poszczególnych urządzeń, szczególnie istotne okazują się zamontowane zaczepy oraz ich kondycja. Należy wiedzieć, jak ów zaczep wybrać, aby móc łączyć ciągnik z przyczepą szybko, łatwo i bezpiecznie.

Czym jest zaczep do przyczepy?

Zaczep do przyczepy to element, dzięki któremu można przymocować przyczepę do pojazdu ciągnącego i który pozwala ograniczyć szarpnięcia. Posiada on wskaźnik zużycia, dzięki czemu wiadomo jest, kiedy należy go wymienić. Ma on z reguły również wskaźnik poprawności sprzęgu, który wskazuje, czy przyczepa jest odpowiednio podłączona do maszyny. W tym artykule interesuje nas jedynie zaczep tylny do przyczepy rolniczej.

Rodzaje zaczepów ciągnikowych

Zaczep transportowy

Klasyczny zaczep transportowy jest obsługiwany w 100% manualnie. Służy on do podłączania standardowych, dwuosiowych przyczep rolniczych. Przyjmuje on postać sworznia, który sytuuje się w otworach zlokalizowanych w ramionach widlastego uchwytu.

Zaczep kulowy do przyczepy

Zaczep kulowy do przyczepy to rodzaj zaczepu transportowego, który może pochwalić się dużym naciskiem. Bez problemu działa z różnego rodzaju przyczepami. Dobre zaczepy kulowe są również wytrzymałe, szczególnie przy dużych obciążeniach. Niestraszne im także duże naprężenia, dlatego można z nich korzystać przez długi czas. Zaczepy kulowe pozwalają łatwo i szybko łączyć się z przyczepą. Wykonuje się je z solidnych materiałów, toteż zapewniają niezawodność. Zaczepy tego typu są zunifikowane i dopasowane do kul o średnicy 50 mm. W porównaniu do zaczepów Piton Fix, których konstrukcja wydaje się być podobna, gwarantują one cichszą pracę oraz szerokie kąty odchylenia podczas poruszania się po nierównym terenie. Dzięki nim dochodzi również do mniejszej liczby drgań. Utrzymanie ich w dobrej kondycji wymaga jednak stosowania odpowiednich zabiegów. Na stalową kulę połączoną z ciągnikiem nasadzany jest zaczep z obejmującą ją czaszą, która naciska na nią od góry, a także opiera się powierzchniami bocznymi. Dzięki temu możliwe jest ograniczenie drgań i luzów oraz zachowanie znacznego kąta skrętów oraz pokonywania powierzchni z nierównościami i przy sporym nachyleniu nawet do 30°.

Zaczep K80

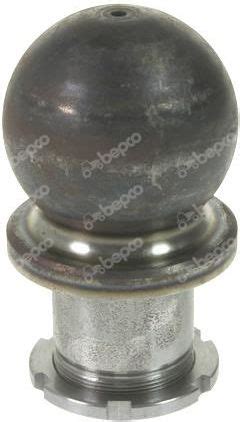

Zaczepy K80 to najbardziej standardowe zaczepy kulowe, dzięki którym można łatwo i szybko podłączyć przyczepę do pojazdu. Na kulę o średnicy 80 mm nakłada się ucho łyżkowe, które blokuje się w położeniu transportowym z wykorzystaniem trzpienia zlokalizowanego nad czaszą dyszla, a zawleczka blokuje trzpień. Przy ciągniku jest zaczep kulowy, który współpracuje głównie z przyczepami typu tandem. Zaczepy K80 wyróżniają się długą żywotnością. Są to nowoczesne elementy układu łączenia ciągnika rolniczego z maszynami lub przyczepami. Dzięki swojej konstrukcji i funkcjonalności zyskują coraz większą popularność w rolnictwie. Inwestycja w ten nowoczesny system łączenia maszyn jest opłacalna i przyczynia się do wydajniejszego i bezpieczniejszego funkcjonowania gospodarstwa.

Zalety stosowania zaczepów typu K80:

• Stabilność i bezpieczeństwo połączenia w porównaniu z tradycyjnymi zaczepami oczkowymi. Dzięki precyzyjnemu pasowaniu kuli o średnicy 80 mm do gniazda zaczepu, ruchy boczne są minimalizowane, co poprawia stabilność zestawu nawet podczas pracy na nierównym terenie lub przy dużych prędkościach.
• Komfort pracy. Zaczepy typu K80 skutecznie redukują drgania i szarpania występujące podczas holowania przyczep lub maszyn rolniczych. Dzięki temu operator ciągnika odczuwa mniejsze zmęczenie i może pracować wydajniej przez dłuższy czas. Komfort prowadzenia zestawu z zaczepem kulowym jest nieporównywalnie wyższy niż w przypadku tradycyjnych rozwiązań.
• Trwałość i niski poziom zużycia. Dobrze zaprojektowane zaczepy kulowe K80 są wykonane z wysokiej jakości stali, co gwarantuje długą żywotność i odporność na zużycie. Konstrukcja kuli i gniazda pozwala na równomierne rozłożenie obciążeń, co ogranicza zużycie elementów nawet przy ciężkich pracach polowych. To sprawia, że konieczność wymiany lub napraw jest znacznie rzadsza.
• Wszechstronność i uniwersalność. Zaczepy typu K80 można stosować z wieloma maszynami rolniczymi, takimi jak przyczepy, rozsiewacze czy wozy asenizacyjne. Standardowe rozwiązanie kuli o średnicy 80 mm zapewnia kompatybilność z szeroką gamą osprzętu rolniczego. Uniwersalność tego systemu sprawia, że jest on doskonałym wyborem dla gospodarstw o zróżnicowanym profilu działalności.
• Szybkość i wygoda zaczepiania. System kulowy typu K80 umożliwia szybkie i precyzyjne zaczepienie maszyny do ciągnika. Proces ten jest prostszy i mniej czasochłonny w porównaniu z tradycyjnymi zaczepami. Dodatkowo ryzyko błędów montażowych jest znacznie zredukowane, co przekłada się na bezpieczeństwo pracy.

Zaczepy kulowe ZK80 marki Sapala są dostępne w wersji zintegrowanej lub w połączeniu zaczepu flanszowego z płytą adaptacyjną.

Zaczep typu „ucho”

Zaczepy typu „ucho” są dość popularne. Z łatwością je znajdziesz we wszystkich przyczepach i można je wykorzystywać przy każdym ciągniku. Dużym minusem tego rozwiązania jest jednak to, że wraz z upływem czasu otwory stają się coraz większe, co może przyczyniać się do wstrząsów podczas jazdy. W takich sytuacjach dobrze jest w otwór wprasować odpowiednią tuleję - wówczas to ona się będzie wycierała, a nie zaczep. Zdecydowanie lepszym wyborem są jednak zaczepy kulowe, dzięki którym nie ma problemu zbyt dużego luzu.

Zaczep hitch

W przypadku zaczepu hitch rolę elementu sprzęgającego pełni hak. Na jego położenie może wpływać układ hydrauliczny ciągnika. Ten typ zaczepu odznacza się najwyższym kosztem wykonania, jednak zaczepy tego typu są bardzo praktyczne, wygodne oraz bezpieczne. Wynika to z tego, że jeśli chodzi o zmianę położenia dyszla w pionie, nie trzeba w żaden sposób manipulować przy przyczepie. Ważne jest również to, że łatwo się z nich korzysta, a całość bez problemu się montuje oraz demontuje - zaoszczędzony w ten sposób czas można wykorzystać z kolei na wykonywanie innych, ważniejszych zadań.

Wózek do naczep

Wózek do naczep pozwala podczepiać duże naczepy do ciągników, co pozwala z kolei przewozić duże ładunki. Może mieć on różne konstrukcje. Czasem ma on zaczep na zawiasach, czasem jest sztywny. Może być on usytuowany na tandemie lub mieć jedną oś. Jeśli dysponujesz takim wózkiem, nie musisz dodatkowo mieć ciągnika siodłowego.

Zaczep dolny

Dawniej zaczep dolny służył jako zaczep rolniczy, teraz już jednak tak nie jest. Pewne jest to, że ma on kształt delikatnego stożka i świetnie koresponduje z dyszlem o średnicy 50 mm bez tulei. Można go wykorzystywać w przypadku każdego urządzenia, które wywiera duży nacisk na końcówkę dyszla typu tridem lub tandem.

Zaczep Piton Fix

Jednym z rodzajów zaczepów dolnych jest zaczep typu Piton Fix. To zaczep zakładany na czop oraz blokowany od góry. Wyposażony jest on w sworzeń 48 mm o kształcie lekkiego stożka. Współgra on z uchem dyszla o średnicy 50 mm toroidalnym (bez tulei), które w położeniu roboczym jest unieruchamiane przez zapadkę ze sworzniem blokującym.

Zaczep górny

Zaczep górny służył dawniej jako zaczep transportowy, teraz jednak już nie musi pełnić takiej funkcji. Projektowany jest on z myślą o uchu dyszla 40 mm oraz sworzniu 38 mm lub 31 mm. Ma on wiele pozytywnych cech: jest wytrzymały, można go szybko sprzęgać i jest wygodny w użytkowaniu (zapewnia jedynie minimalny luz). Co więcej, łatwo wymienić do niego poszczególne części. Można go zamontować w tzw. szynie, w korpusie traktora.

Zaczep automatyczny do przyczepy

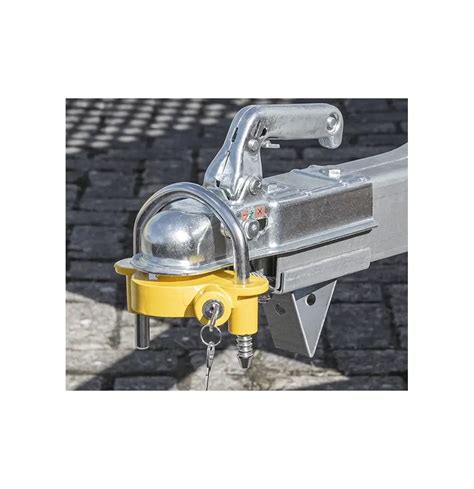

Automatyczny zaczep (zaczep zatrzask do przyczepy) wyposażony jest w mechanizm zatrzaskowy. Jest on uruchamiany poprzez ucho przyczepy, które wywiera na niego nacisk na języczek. Wówczas dochodzi do połączenia się maszyny z ciągnikiem. Aby je rozłączyć, wykorzystuje się linkę sterującą - nie ma konieczności wysiadania z traktora.

Zaczep z łącznikiem dyszla

Zaczep z łącznikiem dyszla to tylny zaczep do przyczepy rolniczej, który sprawia, że poszczególnych części nie trzeba kupować osobno. Montowanie tego typu elementu nie przysparza dużych trudności. Taki komponent wykazuje się także dużą trwałością, o ile prawidłowo się z niego korzysta.

Samodzielna budowa zaczepu do ciągnika

Jak zrobić zaczep do ciągnika? To pytanie zadaje sobie wielu rolników i entuzjastów maszyn rolniczych. Budowa zaczepu do ciągnika to proces, który wymaga kilku konkretnych kroków oraz przemyślenia odpowiednich rozwiązań. Bez względu na to, czy potrzebujesz zaczepu rotacyjnego, czy standardowego zaczepu kulowego, znajdziesz tutaj wszystko, czego potrzebujesz, aby rozpocząć projekt. Budowa zaczepu do ciągnika może być prosta, jeśli zna się odpowiednie kroki i zastosuje właściwe materiały.

Planowanie i wybór materiałów

Aby wykonać zaczep, należy najpierw zaplanować cały proces. Na początku należy zdecydować, jaki typ zaczepu będzie najlepiej pasował do Twojego ciągnika oraz jakie materiały będą potrzebne do jego wykonania. Wybór materiałów do budowy zaczepu jest kluczowy dla jego trwałości i funkcjonalności. Najczęściej stosowanym materiałem jest stal, która zapewnia odpowiednią wytrzymałość. Warto zwrócić uwagę na grubość stali, która powinna wynosić od 10 do 12 mm, aby zaczep mógł wytrzymać duże obciążenia. Inne komponenty, które mogą być potrzebne, to śruby, nakrętki oraz elementy mocujące.

Niezbędne narzędzia

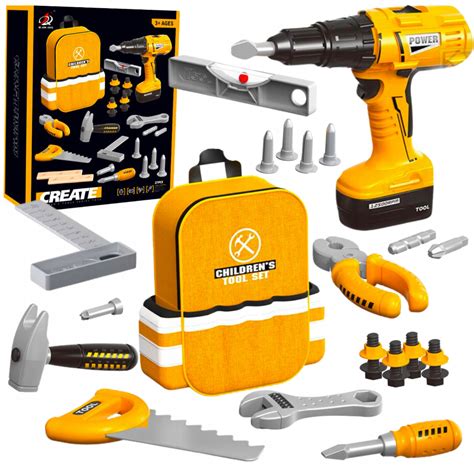

Aby samodzielnie wykonać zaczep do ciągnika, niezbędne będą odpowiednie narzędzia. Wśród nich znajdziesz zarówno narzędzia ręczne, jak i elektronarzędzia, które ułatwią cały proces. Do podstawowych narzędzi należy wiertarka, która pozwoli na precyzyjne wiercenie otworów w materiałach. Spawarka jest również kluczowym narzędziem, szczególnie jeśli planujesz łączyć metalowe elementy. Warto również zaopatrzyć się w poziomicę oraz miarę, aby upewnić się, że wszystkie elementy są odpowiednio wymiarowane i zamontowane w poziomie. Użycie odpowiednich narzędzi nie tylko przyspieszy pracę, ale również zapewni trwałość i bezpieczeństwo konstrukcji.

Budowa zaczepu rotacyjnego

Aby zbudować zaczep rotacyjny, rozpocznij od przygotowania odpowiednich materiałów, takich jak stal o grubości 10-12 mm. Najpierw należy wymierzyć i wyciąć profil stalowy, który posłuży jako główny element zaczepu. Następnie, przy użyciu spawarki, przymocuj profil do pinów zaczepu, dbając o to, aby był on odpowiednio wyważony. Warto również wyciąć rowki w profilu, co pozwoli na lepszą rotację i stabilność podczas użytkowania. Podczas montażu zaczepu rotacyjnego, pamiętaj o jego dokładnym wypoziomowaniu. Użyj poziomicy, aby upewnić się, że zaczep jest zamontowany w odpowiedniej pozycji. Dobrze zamontowany zaczep rotacyjny zapewnia nie tylko łatwość w manewrowaniu, ale także zwiększa bezpieczeństwo podczas pracy z ciągnikiem.

Budowa standardowego zaczepu kulowego

Budowa standardowego zaczepu kulowego jest stosunkowo prosta. Rozpocznij od przygotowania stalowej płyty, która będzie podstawą zaczepu. Następnie na płycie należy wiercić otwory na śruby mocujące oraz na kulę zaczepu. Po wywierceniu otworów, przymocuj kulę do płyty za pomocą odpowiednich śrub i nakrętek, dbając o ich odpowiednie dokręcenie. Podczas montażu zaczepu kulowego, pamiętaj o dostosowaniu wysokości do poziomu gniazda w przyczepie. Użyj miary, aby upewnić się, że zaczep jest na odpowiedniej wysokości, co ułatwi podłączanie i odłączanie przyczepy. Dobrze zamontowany zaczep kulowy zapewnia łatwość w manewrowaniu oraz bezpieczeństwo podczas transportu.

Bezpieczeństwo i typowe błędy przy montażu zaczepów

Zasady bezpieczeństwa

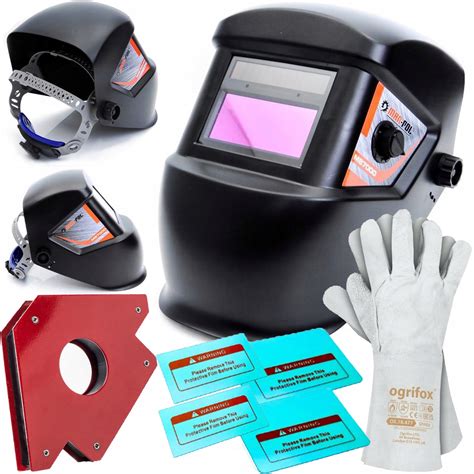

Podczas budowy zaczepu do ciągnika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Przede wszystkim należy zawsze nosić odpowiednie środki ochrony osobistej, takie jak rękawice, gogle i maski ochronne, aby zminimalizować ryzyko obrażeń. Praca z metalem i narzędziami może wiązać się z niebezpieczeństwami, dlatego dobrze jest również zadbać o odpowiednie oświetlenie w miejscu pracy. Ważne jest także, aby przed rozpoczęciem pracy zaplanować każdy krok budowy zaczepu. Nieprzemyślane działania mogą prowadzić do błędów, które mogą być niebezpieczne. Zawsze warto mieć na uwadze otoczenie, aby uniknąć przypadkowych kolizji z innymi osobami lub przedmiotami. Podczas budowy zaczepu do ciągnika, kluczowe jest stosowanie odpowiednich środków ochrony osobistej (PPE), aby zapewnić sobie bezpieczeństwo. Praca z narzędziami i materiałami metalowymi wiąże się z ryzykiem, dlatego warto zainwestować w odpowiednie wyposażenie. Rękawice ochronne chronią dłonie przed skaleczeniami i otarciami, a gogle zabezpieczają oczy przed odpryskami. Dodatkowo, maski ochronne pomagają unikać wdychania pyłów i szkodliwych substancji.

Najczęściej popełniane błędy

Podczas budowy zaczepu, wiele osób popełnia typowe błędy, które można łatwo uniknąć. Na przykład, nieprawidłowe wymiarowanie elementów może prowadzić do problemów z montażem. Upewnij się, że wszystkie wymiary są dokładnie zmierzone i sprawdzone przed cięciem materiałów. Kolejnym częstym błędem jest niewłaściwe mocowanie, które może prowadzić do osłabienia konstrukcji. Podczas montażu zaczepów do przyczep rolniczych często pojawiają się błędy, które mogą poważnie wpłynąć na bezpieczeństwo pracy i trwałość sprzętu. Jednym z najczęstszych problemów są luzy w połączeniu zaczepu, które powodują drgania i szybkie zużycie elementów mechanicznych. Kolejnym istotnym błędem jest przeciążenie zaczepu, wynikające z niedopasowania jego parametrów do masy całego zestawu. Przeciążenie prowadzi do odkształceń, pęknięć, a w skrajnych przypadkach do awarii połączenia, co może skutkować niebezpiecznymi sytuacjami podczas pracy. Równie groźny jest niewłaściwy kąt zaczepienia przyczepy, który wpływa na stabilność zestawu podczas jazdy. Zbyt duży lub zbyt mały kąt może powodować niekontrolowane wychylenia, utratę przyczepności oraz wzrost ryzyka wypadków.

Utrzymanie i konserwacja zaczepów kulowych

Zaczepy kulowe stosowane do łączenia ciągnika z jego osprzętem to rozwiązanie gwarantujące bezpieczne łączenie maszyn, które zarazem okazuje się trwałe i praktyczne. Sprzęgi kulowe są bardzo efektywne, trzeba je jednak utrzymywać w czystości. Konieczne więc będzie pozbywanie się zanieczyszczeń gromadzących się na kuli z uwagi na zapylenie czy osadzanie się innych zabrudzeń. Warto też pamiętać, że powierzchnia kuli powinna być chroniona przed ryzykiem korozji. Optymalnym rozwiązaniem okaże się więc jej smarowanie przy użyciu preparatu zalecanego przez producenta tego komponentu. Dobrym pomysłem będzie też stosowanie wodoodpornych osłon nakładanych na kulę, jednak zdecydowanie najważniejsze jest stosowanie osłon przeciwkurzowych w postaci gąbki, która zapobiega dostaniu się zanieczyszczeń pomiędzy kulę a czaszę zaczepu.

Wybór odpowiedniego zaczepu do przyczepy rolniczej

Wybór zaczepu do przyczepy rolniczej ma bezpośredni wpływ na bezpieczeństwo pracy oraz trwałość zestawu transportowego. Zaczep jest kluczowym elementem łączącym ciągnik z przyczepą, który przenosi siły powstające podczas jazdy i pracy. Ważne jest, by uwzględnić zarówno masę całkowitą zestawu, jak i charakter przewożonych ładunków, gdyż różne rodzaje przyczep generują odmienne obciążenia. Jeśli chodzi o to, jak ogólnie wybierać zaczepy, zwróć uwagę na to, jakie materiały zostały wykorzystane do ich wytworzenia. Powinny one wszak wytrzymywać bardzo duże ciężary. Warto zwrócić również uwagę na to, czy zaczepy są łatwe w obsłudze i czy zapewniają bezpieczeństwo. Powinny wykazywać się także dużą niezawodnością. Niektóre z nich wyposażone są również w elementy wzmacniające całą konstrukcję. Zaczep do przyczepy powinien mieć także homologację. Warto też zwrócić uwagę na jego wytrzymałość na przeciążenia.

Przede wszystkim warto znać dokładną ładowność przyczepy, która określa maksymalny ciężar przewożonego ładunku. Zaczep musi być dostosowany do tej wartości, aby nie dopuścić do przeciążenia mechanizmu łączącego przyczepę z ciągnikiem. Kolejnym ważnym parametrem jest masa całkowita zestawu, czyli suma wagi ciągnika, przyczepy oraz przewożonego ładunku. Ważne jest także uwzględnienie warunków terenowych, w jakich będzie wykorzystywany zestaw. Jeśli w przyczepach pojawiają się duże naciski pionowe na zaczep, najlepiej wybrać opisany wyżej zaczep kulowy K80. Nie mniej istotnym parametrem jest uciąg, czyli wytrzymałość, którą należy dopasować do typu przyczepy. Często takie zaczepy projektowane są również z myślą o konkretnych modelach ciągników, a także przyczep o określonych kształtach lub gabarytach. Dlatego zaczepy powinny być do nich odpowiednio dopasowane. W przypadku wózka do naczep istotne są z kolei przede wszystkim: jakość materiału oraz poziom zużycia. Lepiej kupić również wózek sztywny niż na zawiasie, ponieważ ten z czasem się „wyrabia”.

Nowoczesne technologie i przyszłość zaczepów

Aby zwiększyć funkcjonalność zaczepu do ciągnika, warto rozważyć zastosowanie nowoczesnych technologii, takich jak czujniki i systemy automatyzacji. Integracja czujników obciążenia może pomóc w monitorowaniu siły, z jaką zaczep jest obciążony, co pozwoli na lepsze zarządzanie ładunkiem i uniknięcie przeciążeń. W przyszłości rozwój technologii inteligentnych zaczepów może przynieść jeszcze więcej korzyści. Takie zaczepy mogłyby być wyposażone w mechanizmy samonaprawcze lub samodzielnie dostosowujące się do różnych typów przyczep, co znacznie uprościłoby proces ich użycia.

Przykład: Zaczep transportowy Massey Ferguson 3389707M2

Zaczep transportowy Massey Ferguson 3389707M2 to solidny i niezawodny element, który zapewnia bezpieczne i efektywne podłączanie przyczep oraz innych urządzeń transportowych do ciągników Massey Ferguson. Jego wytrzymała konstrukcja i precyzyjne wymiary gwarantują stabilność i bezpieczeństwo podczas transportu, co jest kluczowe w intensywnym użytkowaniu rolniczym. Zaczep ten jest idealny do prac polowych i transportowych, gdzie niezawodność i trwałość są priorytetem. Dzięki swojej uniwersalności pasuje do wielu modeli ciągników Massey Ferguson, co czyni go wszechstronnym rozwiązaniem dla każdego gospodarstwa rolnego.

Informacje techniczne zaczepu Massey Ferguson 3389707M2:

• Szerokość całkowita: 163mm
• Szerokość wewnętrzna: 133mm
• Ścianki boczne: 15x200x150mm
• Sworznie montażowe: 25x250mm
• Rozstaw sworzni montażowych: 75mm
• Sworzeń paszczy: 30mm
• Rączka sworznia paszczy: 160x16mm
• Numer porównawczy: 3389707M2

Zalety zaczepu Massey Ferguson 3389707M2:

• Wytrzymałość i trwałość: Solidna konstrukcja zapewnia długą żywotność i niezawodność w trudnych warunkach rolniczych.
• Bezpieczeństwo transportu: Precyzyjne wymiary i solidne sworznie montażowe gwarantują stabilne i bezpieczne podłączenie przyczep.
• Wszechstronność zastosowań: Idealny do prac polowych i transportowych, gdzie niezawodność jest kluczowa.
• Kompatybilność z wieloma modelami: Pasuje do szerokiej gamy ciągników Massey Ferguson, co czyni go uniwersalnym rozwiązaniem.

Zastosowanie:

Produkt jest dedykowany do następujących maszyn Massey Ferguson:

• 3050, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3095
• 3115, 3120, 3125
• 6120, 6130, 6140, 6150, 6160, 6170, 6180, 6190

Zaczep transportowy Massey Ferguson 3389707M2 to niezbędny element dla każdego rolnika, który ceni sobie bezpieczeństwo i niezawodność podczas transportu. Jego solidna konstrukcja i precyzyjne wykonanie gwarantują długotrwałą i bezproblemową pracę, co jest kluczowe w intensywnym użytkowaniu na terenach rolniczych. Dzięki swojej uniwersalności zaczep ten znajdzie zastosowanie w wielu modelach ciągników Massey Ferguson. Zainwestuj w jakość i zadbaj o bezpieczeństwo swojego transportu z profesjonalnym zaczepem Massey Ferguson.
