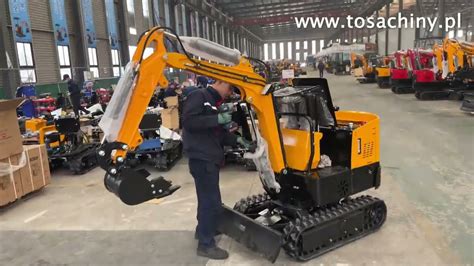

Minikoparka z głowicą uchylno-obrotową: zwiększenie funkcjonalności i wydajności

Współczesne budownictwo i roboty ziemne stawiają coraz większe wymagania w zakresie precyzji, elastyczności i maksymalnej wydajności maszyn. Odpowiedzią na te potrzeby są głowice uchylno-obrotowe (tiltrotatory), które diametralnie zmieniają sposób pracy koparki, zwłaszcza minikoparki.

Czym jest głowica uchylno-obrotowa (tiltrotator)?

Głowica uchylno-obrotowa to zaawansowany osprzęt hydrauliczny montowany na ramieniu koparki, pomiędzy nim a narzędziem roboczym. Urządzenie to zapewnia pełny obrót (360 stopni) oraz odchylenie pod kątem, często do 45 stopni. Działa jak „przegub nadgarstka” dla koparki, rozszerzając zakres jej ruchu i umożliwiając operatorowi lepszą kontrolę nad łyżkami, chwytakami i innymi narzędziami roboczymi.

Profesjonalna głowica obrotowa, taka jak MEYER EX093, to innowacyjne rozwiązanie zwiększające funkcjonalność osprzętu budowlanego. Umożliwia płynne odchylenie narzędzia o 90° w lewo i w prawo, co znacząco poprawia precyzję oraz komfort pracy. Przeznaczona jest do koparek z uchwytem 90 mm i sworzniem 25 mm, działa pod ciśnieniem 16 MPa i waży zaledwie 40 kg. Głowica MEYER EX093 pozwala przekształcić standardową łyżkę w wersję wychylną bez konieczności inwestycji w nowy osprzęt.

Zalety stosowania głowic uchylno-obrotowych

• Zwiększona wydajność: Tiltrotatory znacznie zwiększają wydajność koparek, pozwalając na szybsze i bardziej złożone działania.
• Precyzja: Umożliwiają wykonywanie prac ziemnych, skarpowania i niwelacji - szczególnie tam, gdzie wymagane są zmienne kąty natarcia narzędzia.
• Ograniczenie manewrów: Dodatkowy zakres ruchu, jaki oferuje tiltrotator, umożliwia ograniczenie ilości niepotrzebnych manewrów koparką, co zmniejsza zużycie paliwa i koszty eksploatacyjne.
• Wszechstronność: Doskonale sprawdzają się na budowach, w robotach drogowych i komunalnych, a także przy budowie fundamentów, układaniu rur czy pracach ziemnych na terenach trudnodostępnych.

Rozwiązania techniczne w głowicach uchylno-obrotowych

Niektóre głowice oferują bezobsługowe rozwiązania, takie jak brak konieczności smarowania, co redukuje przestoje i koszty eksploatacji. Inne modele posiadają jeden punkt wprowadzania smaru, co pozwala szybko i łatwo smarować cały układ. Zmodernizowane oprogramowanie może informować operatora o położeniu osprzętu za pomocą czujników monitorowania.

Przekładnia ślimakowa z wysokim momentem obrotowym obracania i samoczynną blokadą umożliwia kopanie we wszystkich kierunkach z pełną mocą. Konstrukcja głowicy bez problemu przyjmuje na siebie wysokie siły powstające w maszynie, po czym rozdziela obciążenie między całą konstrukcję. Zawory utrzymują ciśnienie i zapobiegają przemieszczaniu się siłownika pod obciążeniem.

Wskaźnik weryfikacji wizualnej pozwala operatorowi naocznie sprawdzić z kabiny, czy złącze odpowiednio spięło osprzęt. Układ LCS zawiera inteligentny czujnik położenia, wbudowany w siłownik hydrauliczny szybkozłącza. Czujnik przekazuje precyzyjne i wiarygodne dane wejściowe do elektronicznego procesora zamontowanego wewnątrz szybkozłącza. Mikroprocesor komunikuje się cyfrowo z elektroniczną jednostką sterującą (ECM) minikoparki hydraulicznej nowej generacji, a następnie te dane są prezentowane na ekranach operatorowi. System brzęczykiem sygnalizuje każdą zmianę stanu zblokowania.

Minikoparki: podstawowe narzędzia w budownictwie

Minikoparki, znane również jako kompaktowe koparki hydrauliczne, to kluczowe narzędzia w branży budowlanej i ogólnobudowlanej. Z klasyfikacji technicznej wynika, że są to jednonaczyniowe maszyny budowlane, których masa eksploatacyjna zazwyczaj nie przekracza 6 ton. Podstawowe elementy konstrukcyjne tych maszyn, takie jak podwozie gąsiennicowe, lemiesz, obrotowa kabina i mechanizm obrotu wysięgnika, zapewniają im kompaktowe rozmiary, uniwersalność i wielofunkcyjność. Minikoparki, wprowadzone na rynek w latach 70., oferują podobne funkcje do standardowych modeli koparek, takie jak kopanie, podnoszenie i przesuwanie materiałów.

Zalety minikoparek, takie jak wydajność, precyzja w pracy i minimalne ryzyko uszkodzenia otoczenia, sprawiają, że są one niezastąpione w wielu projektach budowlanych. Wybierając minikoparkę, ważne jest, aby zwrócić uwagę na parametry takie jak zasięg łyżki, pojemność łyżki, moc silnika, udźwig i parametry układu hydraulicznego. Decyzja o zakupie nowej czy używanej minikoparki, a także opcja wynajmu, powinna być podyktowana częstotliwością użytkowania i budżetem.

Jak dobrać odpowiednią głowicę uchylno-obrotową do minikoparki?

Wybór odpowiedniej głowicy uchylno-obrotowej (tiltrotatora) jest kluczowy dla optymalnego wykorzystania potencjału minikoparki. Głowice uchylno-obrotowe produkowane są w różnych wersjach wagowych, od 1,5 do nawet 43 ton.

Kryteria wyboru:

1. Masa koparki: Pierwszym krokiem jest dopasowanie tiltrotatora do masy maszyny. Przykładowo, Steelwrist oferuje modele od X04 (dla koparek 2-3,5 tony) do X32 (dla maszyn do 33 ton). Głowica obrotowa powinna być kompatybilna z wagą koparki, aby zapewnić stabilność i sprawność operacyjną. Najmniejsze głowice są bardzo dobrze spasowane z minikoparką. W przypadku koparki o wadze 5-6 ton, odpowiedni będzie model X07 (Steelwrist) lub RC2/RX2 (Rototilt). Rototilt deklaruje, że ich głowice dla maszyn do 6 ton są tak obliczone, że żadna maszyna w tym zakresie masy nie może ich uszkodzić, z wyjątkiem długotrwałej pracy młotem.
2. Typ szybkozłącza: Zaleca się stosowanie mocowań symetrycznych, charakteryzujących się dużą wytrzymałością i lekką konstrukcją. Szybkozłącze, np. typu S45 lub S60, powinno być dostosowane do rodzaju narzędzi używanych na placu budowy, co zapewnia stabilność oraz możliwość szybkiej wymiany osprzętu. Szybkozłącze pełnohydrauliczne, np. QuickChange od Rototilt, pozwala na podmianę osprzętów bez wychodzenia z kabiny, podłączając nie tylko osprzęt mechaniczny, ale również przekazując olej do zasilania podpinanych urządzeń.
3. Przepływ i ciśnienie hydrauliczne: Każdy model tiltrotatora wymaga odpowiedniego przepływu i ciśnienia hydraulicznego. Przykładowo, model X20 potrzebuje przepływu 100-120 l/min przy ciśnieniu 210 barów, co pozwala osiągnąć dużą siłę obrotu i precyzyjny kąt nachylenia. Aby głowica wychylno-obrotowa mogła być zainstalowana, koparka musi posiadać co najmniej jedną wolną linię hydrauliczną. Nowoczesne głowice posiadają zawory z cewkami, co zazwyczaj pozwala na sterowanie jedną linią. Jednak dla szybkiego wypinania głowicy (np. w celu montażu młota) przydatna jest dodatkowa linia do szybkozłącza.
4. Przeznaczenie i wymagania pracy: Modele głowic są projektowane z myślą o różnorodnych zadaniach - od standardowych prac ziemnych po bardziej wymagające aplikacje, jak prace fundamentowe czy układanie rur. Przy wyborze tiltrotatora warto uwzględnić, czy specyfikacja pracy wymaga narzędzi wielofunkcyjnych.

Systemy sterowania i integracja z maszynami

Istnieje kilka systemów sterowania do głowic Rototilt, zależnie od wyposażenia koparki i potrzeb jej właściciela. Możliwe jest użycie istniejących dżojstików lub instalacja tych produkowanych przez Rototilt, opracowanych w ścisłej współpracy z operatorami, aby praca była płynna i intuicyjna. Testy wykazują, że sterowanie głowicą na dwóch liniach z wymianą dżojstików znacząco poprawia komfort i precyzję pracy w porównaniu do układu na cztery linie.

W przypadku systemów 3D, warto sprawdzić, który system jest najbardziej przyjazny dla operatora i zapewnia optymalną integrację z głowicą. Niektórzy producenci maszyn nie zezwalają na zmiany w układzie hydraulicznym, co może ograniczać wybór do głowic z czterema liniami.

Trwałość i koszty

Koszt głowicy uchylno-obrotowej waha się od 17 tys. do 32 tys. euro netto, w zależności od marki i konfiguracji. Trwałość głowicy zależy w dużej mierze od sposobu jej użytkowania. Ważne jest przestrzeganie specyfikacji producenta, np. maksymalnej szerokości łyżki, aby nie przeciążać i nie zniszczyć głowicy.

Głowice obrotowe do koparki, takie jak Rototilt, stają się standardem w wielu krajach. Właściciele maszyn przekonali się, że w ten sposób praca jest wykonywana szybciej i taniej. Inwestycja w tiltrotator ma na celu optymalne wykorzystanie koparki i czasu pracy operatora.
