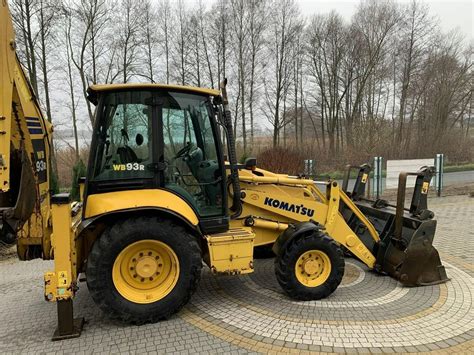

Koparko-ładowarka Komatsu WB93R to popularna i ceniona maszyna budowlana, znana z wszechstronności i niezawodności. Oferuje ona połączenie możliwości koparki i ładowarki, co czyni ją uniwersalnym narzędziem dla firm budowlanych, komunalnych i rolniczych. W porównaniu do innych modeli, takich jak Komatsu WB97, WB93R wyróżnia się nieco mniejszymi gabarytami i niższymi kosztami eksploatacji. Maszyna ta waży około 8,1 tony i jest wyposażona w silnik wysokoprężny o mocy od 75 do 100 KM, w zależności od wersji. Charakteryzuje się głębokością kopania przekraczającą 5,5 metra oraz dużą siłą podnoszenia. Kabina operatora została zaprojektowana z myślą o komforcie i bezpieczeństwie, zapewniając ergonomiczną kontrolę, dobrą widoczność i wygodne siedzisko, co minimalizuje zmęczenie podczas długotrwałej pracy.
Budowa i działanie tylnego mostu w koparko-ładowarkach
Tylny most napędowy w koparko-ładowarkach, takich jak Komatsu WB93R, JCB 3CX czy CAT 428, jest jednym z najbardziej złożonych i obciążonych podzespołów. W przeciwieństwie do prostych konstrukcji starszych traktorów, nowoczesne mosty napędowe to zaawansowane systemy mechaniczne, które muszą spełniać trzy kluczowe funkcje: przenosić ciężar maszyny, przekazywać moment obrotowy ze skrzyni biegów na koła oraz umożliwiać skręcanie (w przypadku mostów skrętnych). Awaria któregokolwiek z jego wewnętrznych komponentów, takich jak mechanizm różnicowy czy zwolnica planetarna, może prowadzić do kosztownych napraw i unieruchomienia maszyny.
Anatomia tylnego mostu
Most napędowy składa się z centralnej obudowy, zwanej "główką", oraz dwóch bocznych "pochw", w których umieszczone są półosie. Kluczowe elementy, które znajdują się w "główce" mostu, to:
- Wałek ataku: Małe koło zębate o stożkowym kształcie, do którego trafia napęd z wału napędowego.
- Koło talerzowe: Znacznie większe koło zębate, obracane przez wałek ataku. Przenosi napęd, zmienia kierunek o 90 stopni i dokonuje pierwszej, dużej redukcji prędkości obrotowej, zwiększając jednocześnie moment obrotowy.
- Mechanizm różnicowy (dyferencjał): Połączony z kołem talerzowym, rozdziela moment obrotowy na dwie półosie. Umożliwia kołom obracanie się z różnymi prędkościami podczas skręcania, zapobiegając ślizganiu się opon i nadmiernym naprężeniom w moście.
- Półosie: Długie wały przenoszące napęd z mechanizmu różnicowego do zwolnic planetarnych w piastach kół.
- Zwolnice planetarne: Mechanizmy umieszczone w piastach kół, realizujące ostatni etap redukcji prędkości obrotowej i zwielokrotnienia momentu obrotowego.
Mechanizm różnicowy i jego działanie
Koło talerzowe nie jest bezpośrednio połączone z półosiami, lecz z koszem mechanizmu różnicowego. Wewnątrz kosza znajdują się tzw. satelity - małe koła zębate, które rozdzielają moment obrotowy na dwa koła koronowe, połączone z poszczególnymi półosiami. Dyferencjał jest niezbędny, aby koła mogły obracać się z różnymi prędkościami podczas skręcania. Jednak jego podstawową wadą jest tendencja do przekazywania momentu obrotowego tam, gdzie występuje mniejszy opór. Jeśli jedno koło straci przyczepność (np. wpadając w błoto), cały moment obrotowy zostanie na nie przeniesiony, a drugie koło pozostanie nieruchome, co może unieruchomić maszynę.
Blokada mechanizmu różnicowego
Aby rozwiązać problem tracącej przyczepność osi, stosuje się blokadę mechanizmu różnicowego. Istnieją dwa główne typy blokad:
- Blokada 100%: Uruchamiana mechanicznie przez operatora (za pomocą pedału lub przycisku). "Spina" ona oba koła koronowe, wymuszając ich obracanie się z identyczną prędkością.
- Mechanizm o ograniczonym poślizgu (LSD): Działa automatycznie, ograniczając poślizg między kołami. Mechanizmy LSD z tarczkami ciernymi wymagają stosowania specjalnych olejów z modyfikatorami tarcia.
Objawami problemów z blokadą mogą być trudności z jej załączeniem, "trzymanie" blokady na zakrętach lub głośne stuki podczas skręcania. Najgroźniejszą awarią w mechanizmie różnicowym jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów, co często wynika z pracy na oponach o różnym stopniu zużycia lub gwałtownych obciążeń ze sprzęgła przy włączonej blokadzie.
Zwolnice planetarne
Zwolnice planetarne, umieszczone w piastach kół, są kluczowym elementem przenoszenia napędu. Pozwalają na przeniesienie napędu z półosi (o dużej prędkości obrotowej i stosunkowo niskim momencie) do koła, realizując ostatni etap redukcji prędkości i zwielokrotnienia momentu obrotowego. Działają one w następujący sposób:
- Półoś jest połączona z małym kołem zębatym w piaście - kołem słonecznym.
- Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
- Satelity toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest przymocowane do obudowy mostu.
- Satelity są osadzone w jarzmie (nośniku), połączonym bezpośrednio z piastą koła.
Dzięki temu mechanizmowi, szybka rotacja półosi jest zamieniana na bardzo wolny, ale potężny obrót jarzma, a tym samym koła.
Objawy awarii zwolnicy to głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem, a także gwałtowny wzrost temperatury w piaście. Najczęstsze przyczyny awarii to:
- Awaria oleju: Wyciek oleju przez zużyte uszczelnienie piasty (np. uszczelnienie duo-cone) prowadzi do pracy "na sucho".
- Awaria łożysk: Zniszczenie łożysk może prowadzić do utraty osiowości satelitów i ich nieprawidłowego zazębienia.
- Zniszczenie kół zębatych: Zużyte lub uszkodzone łożyska mogą powodować uszkodzenia zębów satelitów, koła słonecznego lub koła koronowego.
Najczęstsze problemy z blokadą mostu w Komatsu WB93R
Użytkownicy koparko-ładowarek Komatsu WB93R zgłaszają problemy z działaniem blokady mostu. Typowe objawy to świecąca kontrolka na desce rozdzielczej informująca o załączonej blokadzie, podczas gdy koła nie blokują się i napęd nie jest przenoszony w sposób właściwy. Blokada w tych modelach jest hydrauliczna.
Możliwe przyczyny braku działania blokady
Jeśli blokada mostu nie działa, a kontrolka się świeci, może to wskazywać na kilka potencjalnych problemów:
- Problem z elektrozaworem: Podejrzenie może dotyczyć cewki elektrozaworu sterującego blokadą. Należy sprawdzić jej rezystancję i prawidłowe działanie.
- Uszkodzenie hydrauliczne: Brak odpowiedniego ciśnienia w układzie hydraulicznym lub zatkanie przewodów może uniemożliwiać prawidłowe działanie siłownika blokady.
- Problem z czujnikiem: Chociaż kontrolka się świeci, sam czujnik załączenia blokady może być uszkodzony lub niewłaściwie skalibrowany.
- Awaria mechaniczna: Uszkodzenie mechanizmu blokady wewnątrz mostu.
W przypadku braku załączania blokady, warto sprawdzić obecność i stan przewodu hydraulicznego doprowadzonego do tylnego mostu, który jest niezbędny do jej działania.
Problemy z bezpiecznikiem blokady mostu
Innym zgłaszanym problemem jest palenie się bezpiecznika od blokady mostu. Może to świadczyć o zwarciu w obwodzie elektrycznym sterującym elektrozaworem lub o uszkodzeniu samego elektrozaworu.
Konserwacja i części zamienne do Komatsu WB93R
Aby zapewnić długą żywotność i niezawodność koparko-ładowarki Komatsu WB93R, kluczowa jest regularna konserwacja i stosowanie odpowiednich części zamiennych.
Kluczowe elementy eksploatacyjne
Najczęściej wymieniane części eksploatacyjne w modelu WB93R to:
- Tuleje
- Sworznie
- Zęby łyżek
- Lemiesze
- Elementy układu hydraulicznego (filtry, uszczelnienia)
Regularna wymiana tych elementów jest niezbędna dla bezawaryjnej pracy maszyny.
Części oryginalne (OEM) vs. zamienniki
Wybór między oryginalnymi częściami Komatsu (OEM) a zamiennikami jest częstym dylematem użytkowników. Części OEM gwarantują pełną kompatybilność i najwyższą jakość, jednak zazwyczaj są droższe. Na rynku dostępne są wysokiej jakości zamienniki od renomowanych producentów, takich jak ITR i GTRAX, które oferują dobrą alternatywę dla części oryginalnych, zapewniając trwałość przy niższych kosztach.
Przy wyborze części zamiennych do Komatsu WB93R należy zawsze sprawdzić ich kompatybilność z modelem maszyny oraz zwrócić uwagę na jakość produktów. Nieodpowiednie lub niskiej klasy części mogą prowadzić do poważnych awarii i zwiększenia kosztów napraw.
Gdzie kupić części do Komatsu WB93R?
Części zamienne do Komatsu WB93R można nabyć u autoryzowanych dealerów, w wyspecjalizowanych sklepach internetowych oraz u dostawców oferujących zamienniki. Ważne jest, aby wybierać sprawdzonych dostawców, gwarantujących jakość oferowanych produktów.
Diagnostyka stanu oleju w moście napędowym
Stan oleju w moście napędowym jest jednym z najlepszych narzędzi diagnostycznych. Podczas każdej wymiany oleju należy dokładnie obejrzeć korek spustowy (zazwyczaj magnetyczny):
- "Szary Pył" lub "Jeżyk": Niewielka ilość drobnego, stalowego pyłu tworzącego na magnesie "jeżyka" jest normalnym objawem.
- Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. Oznaczają resztki zniszczonych łożysk (np. wałka ataku lub zwolnicy).
- Duże Kawałki Stali: Wskazują na katastrofalną awarię, np. fragmenty wyłamanych zębów kół zębatych lub pęknięty sworzeń satelitów.
- Ciemny, Czarny Szlam (jak pasta): Nie są to opiłki metalowe, ale świadczą o degradacji oleju.
Przyczynami problemów z olejem mogą być:
- Praca na niskim poziomie oleju: Powodowana wyciekami.
- Różne rozmiary opon: Montaż opon o różnym stopniu zużycia lub rozmiarze na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost, co przyspiesza zużycie oleju i komponentów.
Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed kosztownym remontem mostu napędowego.
