Liczniki motogodzin w maszynach JCB: Działanie, diagnostyka i naprawa

Licznik motogodzin jest kluczowym elementem monitorowania pracy maszyn budowlanych, takich jak koparki JCB. Dostarcza on informacji o czasie pracy silnika, co jest niezbędne do planowania przeglądów serwisowych i oceny zużycia maszyny. Właściciele maszyn JCB, szczególnie starszych modeli 3CX, często napotykają problemy z prawidłowym działaniem tych liczników. Poniższy artykuł przedstawia zasadę działania, typowe usterki oraz metody diagnostyki i naprawy liczników motogodzin w maszynach JCB.

Zasada działania licznika motogodzin i obrotomierza w JCB

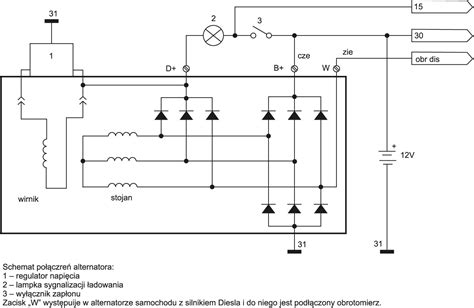

Zarówno obrotomierz, jak i licznik motogodzin w maszynach JCB korzystają z impulsów generowanych przez alternator. Impulsy te są brane z jednej fazy uzwojenia alternatora i mają charakter napięcia zmiennego (AC), którego częstotliwość zależy od obrotów wirnika. Zwykle zaciski 5 i 8 są podłączone do alternatora, skąd pochodzą impulsy pomiarowe dla obrotów silnika.

Licznik motogodzin zaczyna zliczanie czasu pracy powyżej pewnej wartości obrotów silnika. Jest to istotny przyrząd do monitorowania pracy silnika, niezbędny do kontrolowania obrotów podczas pracy i planowania konserwacji. Do podłączenia licznika standardowo wymagane jest zasilanie +12V, masa oraz sygnał wzbudzenia z alternatora.

Typowe problemy z licznikami motogodzin w JCB 3CX

Użytkownicy maszyn JCB, zwłaszcza modeli 3CX z lat 1991-2001, często zgłaszają następujące problemy z licznikami motogodzin:

• Brak wyświetlania motogodzin, wyświetlacz jest po prostu pusty.
• Mrugający wyświetlacz, który z czasem całkowicie przestaje działać.
• Licznik nie działał już w momencie zakupu koparki.
• Obrotomierz działa poprawnie, podczas gdy licznik motogodzin pozostaje pusty.

Starsze wersje liczników w maszynach JCB były bardziej podatne na awarie. W przypadku starszych modeli (np. z 1998 roku) spotykany jest prostokątny licznik z logo "JCB" i kontrolkami dookoła. W niektórych modelach z 1998 roku może również brakować sygnalizacji rezerwy paliwa (np. dźwiękowej lub kontrolki).

Dodatkowo, użytkownicy wspominali o irytującym brzęczku alarmowym, który jest umiejscowiony w przekaźniku i często bywa usuwany, choć wymaga to zwiększonej uwagi na czerwony sygnał przed kierownicą.

Przyczyny awarii licznika motogodzin

Przyczyny niedziałającego licznika motogodzin mogą być różnorodne. Najczęściej wskazywane są:

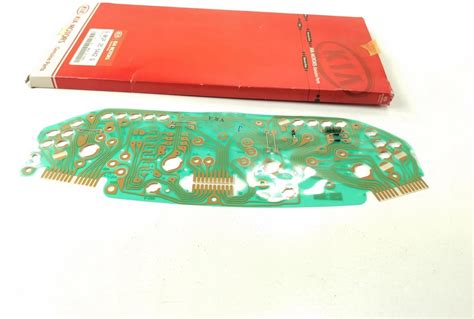

• Uszkodzona taśma wyświetlacza LCD: Często odkleja się od wyświetlacza, co prowadzi do braku lub niekompletnego wyświetlania danych. Problem ten może objawiać się mrugającym lub całkowicie pustym wyświetlaczem.
• Wilgoć i korozja: Mogą uszkodzić styki złącza lub elementy płytki drukowanej licznika.
• Uszkodzone elementy zabezpieczające: W starszych modelach (np. z 1991 roku) awarii ulegały elementy zabezpieczające na płytce sterującej, takie jak dioda 18V oraz dwa rezystory, znajdujące się blisko wtyczki na trzy przewody. Takie uszkodzenia mogły powstać wskutek spawania maszyny lub nieprawidłowego podłączania alternatora.
• Uszkodzony procesor: W przypadku całkowitego braku wyświetlania i niemożności naprawy taśmy, uszkodzenie procesora jest prawdopodobne, co znacznie utrudnia lub uniemożliwia naprawę.
• Problemy z okablowaniem: Uszkodzenia wiązki przewodów, niewłaściwe połączenia przy alternatorze lub konwerterze w liczniku, który przetwarza impulsy obrotów na motogodziny.

Warto zaznaczyć, że jeżeli ładowanie akumulatora jest poprawne, a obrotomierz wskazuje obroty silnika, to problem raczej nie leży w alternatorze, a bezpośrednio w samym liczniku lub jego okablowaniu.

Metody diagnostyki i naprawy

Samodzielna diagnostyka

Przed przystąpieniem do naprawy warto przeprowadzić wstępną diagnostykę:

• Test kontrolek: Po włączeniu zapłonu wszystkie kontrolki powinny na chwilę się zapalić, a potem tylko niektóre z nich pozostają włączone. Jest to podstawowy test funkcjonalności.
• Sprawdzenie alternatora: Jeśli obrotomierz chwilowo nie działa, należy sprawdzić alternator. W przypadku braku ładowania obrotomierz nie będzie wskazywał obrotów.
• Weryfikacja taśmy wyświetlacza: Jeśli licznik wskazuje obroty, ale motogodziny są puste, najprawdopodobniej uszkodzona jest taśma przy wyświetlaczu. Można spróbować delikatnie podgrzać taśmę przy szkle (np. gorącym grotem lutowniczym), co może na chwilę przywrócić kontakt i potwierdzić diagnozę.
• Pomiar sygnału z alternatora: Jeśli istnieje możliwość, należy sprawdzić napięcie i charakter sygnału (AC) dochodzącego z alternatora do licznika. Do diagnostyki sygnałów pomocny jest oscyloskop.
• Sprawdzenie okablowania: Należy dokładnie sprawdzić wszystkie połączenia przy liczniku i alternatorze pod kątem uszkodzeń, wilgoci lub korozji.

Naprawa podzespołów

W zależności od zdiagnozowanej przyczyny, możliwe są następujące działania naprawcze:

• Przelutowanie pinów: W przypadku problemów z połączeniami, przelutowanie pinów złącza licznika może pomóc.
• Naprawa taśmy wyświetlacza: Jest to najczęstsza usterka. Aby się do niej dostać, należy zdjąć wskazówkę (mocno osadzoną na ośce), odkleić cyferblat, a następnie delikatnie przejechać gorącym grotem lutowniczym po taśmie, aby przywrócić jej kontakt z płytką wyświetlacza.
• Wymiana uszkodzonych elementów: W starszych modelach, po rozebraniu licznika (od spodu, poprzez okrągłą pokrywkę na cztery wkręty), można znaleźć płytkę sterującą. W przypadku uszkodzeń zabezpieczeń (dioda, rezystory), można je wymienić. Często taką naprawę może wykonać serwis RTV.
• Kalibracja obrotomierza: Niektóre liczniki posiadają przycisk, którym można zmieniać wskazanie wskazówki obrotomierza, co służy do kalibracji.

Wsparcie zewnętrzne i wymiana

Jeżeli samodzielna naprawa jest zbyt skomplikowana lub niemożliwa, dostępne są inne rozwiązania:

• Specjalistyczne firmy: W Polsce istnieją firmy oferujące naprawę liczników, często z kilkuletnią gwarancją (np. wspomniana w dyskusji firma daje 24 miesiące, z możliwością negocjacji na 3 lata).
• Wymiana licznika: W przypadku uszkodzenia procesora lub mechanicznych liczników (np. z 1993 roku), jedyną opcją może być wymiana na nowy. Koszt nowego licznika motogodzin może wynosić około 1500 zł.

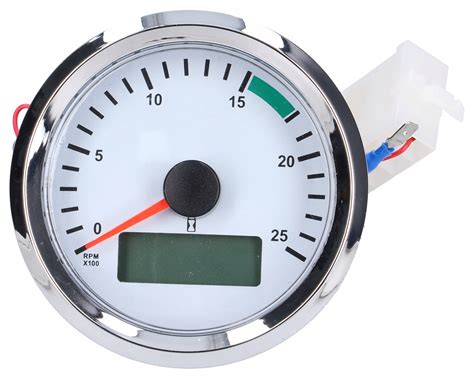

• Nowe modele z wiązką adaptera: Nowsze modele liczników, często w formie hybrydowego panelu wskaźników (analogowy obrotomierz i cyfrowy wyświetlacz motogodzin), są trwalszym rozwiązaniem. Wymagają użycia dołączonej wiązki adaptera ze względu na różnice w złączach. Po wymianie licznik motogodzin będzie działał od zera, ponieważ jest integralną częścią wskaźnika.

Schematy instalacji elektrycznych i podłączeń

W przypadku poważniejszych problemów z elektryką, uszkodzeń wiązek przewodów (np. od elektrozaworów, wycieraczek, kierunkowskazów, świateł czy deski rozdzielczej), kluczowe staje się posiadanie odpowiedniego schematu instalacji elektrycznej. Użytkownicy maszyn JCB często poszukują schematów do modeli takich jak JCB 532/120 (ok. 2000), JCB 530 sxl (2002), JCB 525.67/561061, a także z serii 2CX, 3CX, 4CX (po ok. 2000 roku).

Przed podłączeniem nowego licznika zawsze należy dokładnie sprawdzić stan wtyczek w wiązce maszyny, ponieważ problemy elektryczne często wynikają z wilgoci i korozji na stykach.
