Wózki widłowe Toyota: Rozszyfrowywanie oznaczeń modeli i tabliczek znamionowych

W dzisiejszym świecie logistyki i magazynowania, wózki widłowe marki Toyota są jednymi z najczęściej spotykanych maszyn. Każdy model wózka widłowego Toyota posiada unikalny system oznaczeń, składający się z cyfr i liter, które precyzyjnie opisują jego parametry i specyfikację. Na pierwszy rzut oka odczytanie tych numerów może wydawać się skomplikowane, jednak po zapoznaniu się z ich logiką, staje się to znacznie prostsze. Zrozumienie tych oznaczeń jest kluczowe, nie tylko do identyfikacji konkretnej maszyny, ale także do prawidłowego doboru części zamiennych oraz określenia jej możliwości.

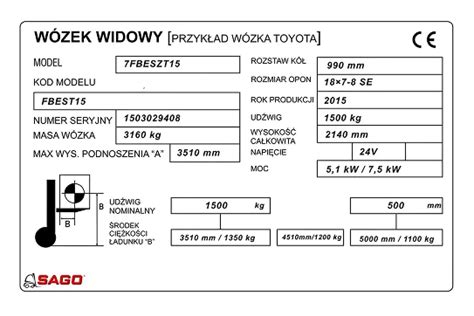

Tabliczka znamionowa - kluczowe źródło informacji o wózku Toyota

Na każdym wózku widłowym Toyota powinna znajdować się tabliczka znamionowa. Jest to niezastąpione źródło kluczowych informacji o danej maszynie. Zawiera ona nie tylko model wózka, ale także numer ramy, rok produkcji, udźwig nominalny oraz masę własną. W zależności od specyfikacji, na tabliczce mogą znaleźć się również inne parametry, takie jak typ masztu czy wymiary opon.

Lokalizacja tabliczki znamionowej

Lokalizacja tabliczki znamionowej różni się w zależności od generacji wózka:

• W starszych modelach Toyoty (generacje 4, 5, 6 i niektóre 7) tabliczka jest zazwyczaj umieszczona na przedzie kabiny, między masztem a kabiną operatora.
• W nowszych typach wózków (modele 7 i 8) można ją znaleźć wewnątrz kabiny, po prawej stronie deski rozdzielczej.

Języki tabliczek znamionowych

Wózki widłowe marki Toyota najczęściej posiadają tabliczki w języku japońskim lub angielskim. W przypadku wózków wyprodukowanych w wersji francuskiej, tabliczka może być w języku francuskim.

Dekodowanie oznaczeń modeli wózków widłowych Toyota

Na oznaczenie modelu wózka widłowego Toyota składa się szereg parametrów, takich jak typ silnika, typ skrzyni biegów, generacja wózka, rodzaj stosowanego paliwa, udźwig nominalny i inne cechy. Poniższy przykład kodowania wyjaśnia znaczenie poszczególnych znaków. Standardowy numer modelu Toyoty może zawierać od 8 do 9 znaków. W przypadku, gdy pojawiają się puste miejsca (lub pominięte znaki), oznacza to brak konkretnych informacji w danej sekcji, którą można wówczas pominąć.

Struktura kodu modelu: p1p2-mFzsku

Gdzie poszczególne symbole oznaczają:

• p1 - Prefiks 1: typ silnika
  • "0" - standardowy
  • "4" - silnik Toyota 5R lub 4Y
  • "5" - silnik 5P lub GM
  • "6" - opcjonalny rodzaj silnika
• p2 - Prefiks 2: rodzaj skrzyni biegów i napędu
  • "0" - skrzynia manualna MTM
  • "1" - skrzynia manualna i podwójne koła napędowe
  • "2" - skrzynia automatyczna ATM
  • "3" - skrzynia automatyczna i podwójne koła napędowe
• m - Oznaczenie generacji wózka
  • [brak kodu] - oryginalna, pierwsza wersja Toyoty
  • "2" - druga generacja
  • "3" - trzecia generacja
  • "4" - czwarta generacja
  • "5" - piąta generacja
  • "6" - szósta generacja
  • "7" - siódma generacja
  • "8" - ósma generacja
• F - Litera oznaczająca wózek widłowy ("forklift")
• z - Typ zasilania
  • "B" - wózek elektryczny z baterią
  • "D" - silnik diesla na olej napędowy
  • "G" - silnik iskrowy zasilany benzyną, gazem LPG lub CNG
• s - Specjalne cechy konstrukcyjne
  • [brak kodu] - opony pneumatyczne
  • "A" - high capacity (wózek o dużym udźwigu)
  • "C" - cushion tire (koła halowe)
  • "D" - double reach (możliwość podwójnego, głębszego składowania palet)
  • "E" - three wheel model (typ trójkołowy)
  • "J" - low profile model (wersja o obniżonym profilu)
  • "N" - narrow aisle (wózek do wąskich przejść)
  • "W" - walk-behind (wózek prowadzony)
• k - Kraj pochodzenia maszyny
  • [brak kodu] - Japonia
  • "A" - Japonia (dla wózków widłowych produkowanych na rynki w Ameryce Północnej)
  • "F" - Europa (głównie pochodzące z Francji)
  • "N" - Indonezja
  • "U" - Stany Zjednoczone
• u - Udźwig nominalny wózka widłowego
  • Symbole takie jak "15", "20", "45" oznaczają odpowiednio udźwig 1500 kg, 2000 kg i 4500 kg.

Numer fabryczny (seryjny) wózka widłowego

Do zamówienia odpowiednich części do wózka widłowego Toyota kluczowe są informacje z tabliczki znamionowej. Co jednak zrobić, gdy tabliczka jest uszkodzona, nieczytelna lub całkowicie brakuje jej na wózku? W takiej sytuacji użytkownik może odczytać wiele informacji z numeru seryjnego, zwanego także numerem podwozia. Numer ten musi być nabity na głównej ramie maszyny.

Lokalizacja numeru seryjnego

Lokalizacja numeru seryjnego może różnić się w zależności od modelu, ale zazwyczaj można go znaleźć:

• W konstrukcjach klasy 4, 5 i 6: na prawej stronie konstrukcji podwozia, po podniesieniu pokrywy silnika.
• W nowszych urządzeniach typu 7 i 8: na przedzie kabiny, od strony masztu.

Jak określić rocznik wózka widłowego Toyota?

Znając model wózka lub jego numer fabryczny, a także posiadając dodatkowe informacje, takie jak typ zastosowanego silnika, można w przybliżeniu określić rok jego produkcji. Często jest to możliwe poprzez konsultację z autoryzowanym serwisem lub specjalistycznymi bazami danych, które korelują zakresy numerów seryjnych z latami produkcji.
