Naprawa cewek zaworów w maszynach JCB

Współczesne maszyny budowlane JCB to zaawansowane technologicznie urządzenia, których prawidłowe funkcjonowanie w dużej mierze zależy od precyzyjnego działania układów hydraulicznych i sterujących. Kluczową rolę w tych systemach odgrywają cewki zaworów, takie jak cewki proporcjonalne, cewki gaszenia (solenoidy stopu) oraz inne elektrozawory. Ich awaria może prowadzić do poważnych problemów w działaniu sprzętu, wymagając szybkiej i profesjonalnej interwencji.

Rola i typy cewek zaworów w maszynach JCB

Cewki zaworów pełnią funkcje sterujące, przekształcając sygnały elektryczne w ruch mechaniczny, który otwiera lub zamyka zawory, reguluje przepływ cieczy lub paliwa. W maszynach JCB można wyróżnić kilka typów cewek, odpowiadających za różne aspekty pracy.

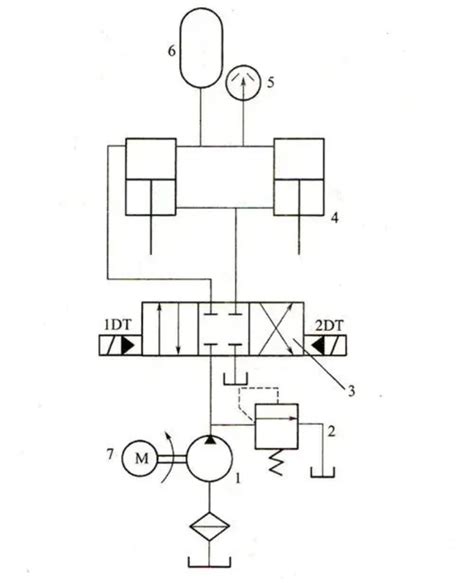

Cewki proporcjonalne i elektrozawory

Cewki proporcjonalne odgrywają kluczową rolę w prawidłowym funkcjonowaniu układów hydraulicznych maszyn budowlanych JCB, wpływając na precyzję i wydajność pracy. Sterują one zaworami, które regulują na przykład prędkość obrotową silnika, wydajność pomp hydraulicznych czy działanie funkcji specjalnych.

Przykładem funkcji sterowanej elektrozaworem jest tzw. tryb „żółwia” (wolne obroty), który ma za zadanie spowalniać pracę pomp hydraulicznych. Jego działanie można sprawdzić, nabierając przednią łyżkę i podnosząc ją, jednocześnie naciskając przycisk w manetce podnoszenia łyżki. Powinno być wówczas odczuwalne lekkie tąpnięcie. Elektrozawór odpowiedzialny za tę funkcję znajduje się zazwyczaj z tyłu, przy rozdzielaczu, przykręcony do specjalnej kostki (trójnika).

Cewka gaszenia (Stop Solenoid)

Cewka gaszenia, potocznie zwana „gaszakiem” lub „stop solenoidem”, to prosty elektromagnes. Jego jedynym zadaniem jest poruszanie dźwignią na pompie wtryskowej, która odcina dopływ paliwa do silnika. Znajduje się on zazwyczaj przykręcony bezpośrednio do korpusu pompy wtryskowej.

Wyróżnia się dwa główne typy cewek gaszenia:

• Energize-to-Run (Prąd do Pracy): Jest to najpopularniejszy typ. Po przekręceniu kluczyka w pozycję zapłonu, cewka otrzymuje napięcie, które wciąga trzpień i otwiera dopływ paliwa.
• Energize-to-Stop (Prąd do Zgaszenia): Jest to rzadszy typ. Trzpień jest w pozycji otwartej (umożliwiającej pracę) bez napięcia. Dopiero podanie napięcia powoduje jego ruch i zamknięcie dopływu paliwa, co gasi silnik.

Typowe objawy awarii cewki gaszenia

• Silnik nie uruchamia się: Rozrusznik kręci energicznie, ale silnik nie „łapie”, jakby nie dostawał paliwa. Ten problem dotyczy gaszaków typu "Energize-to-Run". Jeśli cewka jest spalona lub nie otrzymuje napięcia ze stacyjki, trzpień nie cofa się, a dźwignia na pompie pozostaje w pozycji "stop". Pompa wtryskowa, mimo że jest napędzana przez silnik, nie podaje paliwa do wtryskiwaczy.
• Silnik nie gaśnie: Wyłączasz zapłon i wyjmujesz kluczyk, a silnik nadal pracuje. Jeśli masz gaszak typu "Energize-to-Run", oznacza to, że trzpień z jakiegoś powodu zaciął się i nie wrócił do pozycji wyjściowej (np. z powodu brudu lub uszkodzonej sprężyny).

Diagnostyka i naprawa cewek zaworów

Diagnostyka uszkodzonej cewki zaworu wymaga szczegółowej wiedzy i odpowiednich narzędzi. Niewłaściwie działająca cewka może prowadzić do unieruchomienia maszyny lub jej nieprawidłowego działania.

Diagnostyka cewki gaszenia

• Sprawdzenie "kliknięcia": Aby sprawdzić cewkę gaszenia typu "Energize-to-Run", poproś drugą osobę o przekręcenie kluczyka na zapłon. W tym czasie połóż rękę na gaszaku - powinieneś poczuć i usłyszeć wyraźne "kliknięcie". Brak kliknięcia wskazuje na brak zasilania lub uszkodzenie cewki.
• Miernik uniwersalny: Można sprawdzić cewkę miernikiem pod kątem zwarcia. Należy jednak pamiętać, że cewki, nawet te nowe, mogą wykazywać podobne parametry, a mimo to jedna z nich może mieć ukryte zwarcie, które uniemożliwia jej prawidłowe działanie.

Diagnostyka cewek proporcjonalnych i elektrozaworów

W przypadku problemów z przepustnicą lub innymi funkcjami sterowanymi cewkami proporcjonalnymi, objawy mogą obejmować brak reakcji silnika na przekręcenie przepustnicy, brak wzrostu prędkości obrotowej silnika. Proces diagnostyczny powinien uwzględniać:

• Sprawdzenie potencjometru przepustnicy: Należy sprawdzić w menu zaawansowanym EMS, czy potencjometr przepustnicy działa poprawnie i czy wartość opornika zmienia się płynnie podczas przekręcania przepustnicą. Podobnie należy sprawdzić czujnik położenia przepustnicy.
• Kontrola przycisku LOW IDLE: Na prawej manetce maszyn JCB często znajduje się przycisk "LOW IDLE", który włącza wolne obroty. Jeśli ta funkcja jest włączona, nie będzie można zwiększyć obrotów potencjometrem.
• Zasilanie i oporność cewki: Należy sprawdzić miernikiem, czy do cewki proporcjonalnej dochodzi odpowiednie napięcie i czy sama cewka nie ma zwarcia lub otwartego obwodu. System sterowania prędkością obrotową silnika, w uproszczeniu, składa się z potencjometru, cewki, linki i pompy wtryskowej.
• Cewka nad pompą główną: Warto sprawdzić cewkę umieszczoną nad pompą główną, która jest zespolona z zaworem. Jej awaria może powodować problemy z regulacją wydajności pompy i wzrostem ciśnienia w układzie hydraulicznym.
• Filtr odpowietrzenia zbiornika: W niektórych przypadkach problemy z obrotami mogą wynikać z zapchanego filtra odpowietrzenia zbiornika oleju hydraulicznego, co prowadzi do wzrostu ciśnienia i dławienia koparki.

Pytania i odpowiedzi dotyczące cewki gaszenia

1. Jak awaryjnie zgasić silnik, gdy gaszak nie działa?

   Najpewniejszą metodą jest mechaniczne przesunięcie dźwigni "stop" na pompie wtryskowej ręką. W większości maszyn jest do niej dostęp po podniesieniu maski.

2. Czy można naprawić spalony gaszak?

   Nie. Cewki gaszenia to elementy nierozbieralne i zalane żywicą. W przypadku awarii wymagana jest ich wymiana.

3. Czy silnik z systemem Common Rail ma cewkę gaszenia?

   Nie. W nowoczesnych silnikach Common Rail gaszenie odbywa się elektronicznie - komputer (ECU) po prostu przestaje wysyłać sygnały otwarcia do wtryskiwaczy.

Profesjonalny serwis maszyn JCB - klucz do skutecznej naprawy

Awaria cewki zaworu, choć często dotyczy prostej i stosunkowo taniej części, potrafi unieruchomić cały sprzęt. W takich sytuacjach kluczowe jest skorzystanie z usług profesjonalnego serwisu.

Charakterystyka serwisu maszyn budowlanych JCB

Serwis maszyn budowlanych JCB to zaawansowane technologicznie rozwiązanie, które zapewnia szybką i efektywną obsługę sprzętu. Głównym celem jest minimalizacja czasu przestoju maszyny i zwiększenie wydajności pracy. Dzięki wykwalifikowanym technikom i dostępowi do części zamiennych, serwis ten oferuje naprawy i konserwacje na najwyższym poziomie.

Mobilny serwis - wygoda i oszczędność

Mobilna obsługa umożliwia przeprowadzenie diagnostyki i napraw bezpośrednio w miejscu pracy maszyny, np. na placu budowy. Jest to nie tylko wygodne, ale także oszczędza czas i koszty związane z transportem sprzętu do punktu serwisowego. W sytuacjach, gdy usterki nie są poważne, inżynier serwisu może szybko usunąć je od razu na miejscu. Flota serwisowa składa się z w pełni wyposażonych samochodów serwisowych, gotowych do dojazdu w każde miejsce.

Dlaczego warto wybrać profesjonalny serwis JCB?

Profesjonalny serwis maszyn JCB oferuje kompleksowe rozwiązania w przypadku naprawy, regeneracji lub konserwacji maszyn:

• Nowoczesne narzędzia diagnostyczne: Warsztat maszyn budowlanych jest wyposażony w najnowocześniejsze narzędzia diagnostyczne, które umożliwiają dokładną diagnozę uszkodzonych elementów, w tym hydrauliki siłowej i sterowania elektronicznego.
• Dostęp do części zamiennych: Serwis zapewnia dostęp do najwyższej jakości części zamiennych, co gwarantuje niezawodność oraz długotrwałą sprawność naprawionych maszyn. Duży magazyn i dział obróbki skrawania często eliminują potrzebę długiego oczekiwania na części.
• Wykwalifikowani specjaliści: Zespół składa się z wysoko wykwalifikowanych specjalistów od maszyn JCB, którzy posiadają bogate doświadczenie w obsłudze technicznej.
• Szybka i trafna diagnoza: Klienci doceniają szybką i trafną diagnozę oraz profesjonalne i rzeczowe podejście do naprawy. Wszystko jest załatwiane zgodnie z wcześniejszymi ustaleniami o zakresie napraw i regeneracji.
• Regeneracja podzespołów: Zamiast inwestować w nowe podzespoły, często proponowana jest regeneracja, co jest tańszą i skuteczną opcją. Regeneracja pompy czy rozdzielacza może przywrócić pełną sprawność.

Zakres usług serwisowych

Profesjonalne serwisy oferują szeroki zakres usług, w tym:

• Naprawa układów hydrauliki siłowej.
• Regeneracja pomp hydraulicznych.
• Diagnostyka usterek (np. z filmikiem z diagnostyki i dokumentacją z testów).
• Przeglądy okresowe.
• Serwis klimatyzacji.
• Sprawdzenie maszyny przed zakupem.

Usługi są wykonywane szybko, dokładnie i z dbałością o każdy szczegół, co często pozwala na powrót maszyn do pełnej sprawności w rekordowym czasie. Regularna konserwacja i przeglądy są kluczowe w zapobieganiu awariom, a wszelkie problemy ze skrzynią biegów, hydrauliką czy sterowaniem powinny być naprawiane jak najszybciej po ich wykryciu, aby uniknąć poważniejszych konsekwencji i kosztów.
