Precyzyjna niwelacja terenu podczas prac ziemnych jest kluczowa dla efektywności i kosztów realizacji inwestycji. Tradycyjne metody, często angażujące dodatkowy personel do pomiarów (czy ekipy geodezyjne), są czasochłonne, kosztowne i wymagają wysokiej specjalizacji. Współczesne technologie laserowe rewolucjonizują ten proces, oferując prostsze, szybsze i znacznie dokładniejsze rozwiązania, ułatwiając prace na każdym etapie i eliminując problem związany z niwelacją.
Zasada Działania Laserowych Systemów Sterowania Maszyn
Laserowe systemy sterowania maszyn, takie jak MC-1D LIGHT, pozwalają operatorowi na bieżącą kontrolę wysokości elementu roboczego maszyny (łyżki lub lemiesza) bezpośrednio z kabiny. W ten sposób operator ma stały podgląd na to, na jakiej wysokości znajduje się narzędzie robocze względem założonej linii referencyjnej, wyznaczonej przez niwelator laserowy. Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie.
Kluczowe Komponenty Systemu
Typowy laserowy system niwelacyjny do maszyn budowlanych składa się z kilku podstawowych elementów:
- Niwelator laserowy rotacyjny: Emituje wiązkę lasera, niewidzialną dla oka, która wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną w jednym lub w dwóch kierunkach. Płaszczyzna ta, którą można precyzyjnie ustawić na panelu sterującym lasera, stanowi płaszczyznę odniesienia.
- Czujnik maszynowy (detektor): Zainstalowany na ramieniu koparki, odbiera sygnał z niwelatora laserowego. W zależności od modelu, czujnik ten (np. MC-1D) jest zamocowany do maszyny za pośrednictwem mocnych magnesów lub wytrzymałych klamr.
- Wyświetlacz kabinowy: Połączony przewodem z modułem detektora i zamocowany blisko operatora w kabinie, dostarcza czytelnych komunikatów wizualnych (diody LED) i/lub dźwiękowych, informując o bieżącej wysokości, na jakiej ma ustawić element roboczy.
Systemy Sterowania Maszyn Nivel System MC-1D
Systemy sterowania maszyn serii Nivel System MC-1D to precyzyjne czujniki laserowe o podłużnym kształcie, wyposażone w pięć punktów świetlnych. W modelu Nivel System MC-1D Clamps mocuje się je przy pomocy wytrzymałych klamr, a w MC-1D Magnets wykorzystano silne magnesy, co umożliwia szybkie przenoszenie między maszynami. Czujniki umieszcza się na ramieniu łyżki koparki lub lemiesza spycharki.
Współpracują one z niwelatorami obrotowymi Nivel System z czerwoną wiązką. Niwelator obrotowy, umieszczony na osi terenu lub obrzeżach działki, wyznacza linię referencyjną. Czujnik na ramieniu maszyny odbiera ten sygnał świetlny. Położenie łyżki lub lemiesza jest sygnalizowane na jego powierzchni za pomocą 5 widocznych punktów LED:
- Środkowy punkt LED (zielona dioda) wskazuje prawidłowe ułożenie maszyny („Jesteś na odpowiednim poziomie”).
- Dolne diody (czerwona dioda na dole) informują o konieczności pogłębienia niwelacji terenu („Podnieś łyżkę”).
- Górne diody (czerwona dioda u góry) sygnalizują zagrożenie przekopem („Opuść łyżkę”).
Jednocześnie, czujnik przesyła dane do odbiornika kabinowego Nivel System MC-RC1, umieszczonego w kabinie operatora maszyny. Pojawiają się tam przejrzyste komunikaty: „Opuść łyżkę lub lemiesz”, „Podnieś łyżkę lub lemiesz”, „Tak trzymaj”. Sterowanie maszynami drogowymi i budowlanymi odbywa się więc dwutorowo: przez obserwowanie diod LED na czujniku oraz komunikatów na odbiorniku kabinowym.
Nivel System - System kontroli pracy maszyn MC-1D
Zalety Systemów MC-1D
Zastosowanie laserowych systemów sterowania maszyn MC-1D optymalizuje niwelację terenu przy pracach drogowych i budowlanych, zapewniając:
- Precyzja pomiarów: Systemy te zapewniają wysoką dokładność prac (dokładny: ±10mm, zgrubny: ±20mm). Zasięg odbioru wiązki lasera wynosi 25 cm, a pełna rotacja 360°. Czujnik MC-1D na koparce zwiększa precyzję wykopów, eliminując przekopania.
- Wydajność pracy: Zapewniają płynność pracy, zmniejszają ilość pomiarów pośrednich i zwiększają wydajność maszyn budowlanych. Systemy są mobilne i gotowe do pracy od razu po włączeniu.
- Oszczędność kosztów: Eliminacja błędów i stała kontrola poziomu lokalizacji łopaty lub lemiesza redukuje ryzyko przekopań, co pozwala uniknąć kosztownych poprawek i optymalizuje zużycie materiału.
- Jednoosobowa obsługa: Praca z systemem angażuje tylko jedną osobę, co pozwala na optymalne wykorzystanie załogi.
- Wszechstronność zastosowań: Urządzenia są kompatybilne z różnego rodzaju maszynami budowlanymi, tj. koparkami, koparko-ładowarkami, spycharkami, równiarkami. Służą na wszystkich etapach niwelacji terenu podczas prac budowlanych, brukarskich, drogowych, wodno-kanalizacyjnych i innych.
- Trwałość i bezpieczeństwo: Urządzenia posiadają pancerną obudowę w klasie odporności IP54, która chroni wnętrze przed pyłem oraz bryzami deszczu. Wysoką odporność na warunki atmosferyczne uzupełnia dodatkowa amortyzacja wewnętrznych zespołów.
Parametry Techniczne Systemu MC-1D (przykładowo dla MC-1D Magnets)
| Parametr | Wartość |
|---|---|
| Tryb pracy | Dokładny (±10mm), Zgrubny (±20mm) |
| Zakres odbioru wiązki | 25 cm, 360° |
| Typ odbieranej wiązki | Laser (czerwony) |
| Mocowanie | Na magnesy |
| Akumulator | NiMH 7,2V (2500 mAh) |
| Czas pracy | Ok. 40 godz. |
| Czas ładowania | Ok. 15 godz. |
| Klasa odporności | IP54 |
| Temperatury pracy | -20°C do +50°C |
| Wymiary | 280 × 280 × 130 mm |
| Waga | 5,5 kg |
Detektor Koparkowy DWL-KM firmy PRO
Innym przykładem detektora przeznaczonego do współpracy z maszynami budowlanymi jest Detektor Koparkowy DWL-KM firmy PRO. Służy on do odnajdywania wiązki laserowej czerwonej, emitowanej przez laserowe niwelatory rotacyjne. Głównym elementem DWL-KM jest moduł detektora wiązki laserowej, który doczepia się do maszyny za pomocą mocnych magnesów. Cztery pola światłoczułe, każde o wysokości 25 cm, umożliwiają pracę z laserem w zakresie 360°. W zestawie znajduje się również sygnalizator kabinowy, który połączony przewodem z modułem detektora i zamocowany blisko operatora ułatwia znacząco pracę. Dodatkową zaletą DWL-KM jest możliwość wyboru źródła zasilania; urządzenie może pracować przy użyciu pojemnego wbudowanego akumulatora nawet do 40 godzin.
Niwelatory Laserowe Współpracujące z Systemami Maszynowymi
Do prawidłowego działania systemów sterowania maszyn niezbędny jest precyzyjny niwelator laserowy, który emituje stabilną płaszczyznę odniesienia. Poniżej przedstawiono popularne modele oferowane w zestawach z systemami do koparek:
Nivel System NL720R DIGITAL i NL740R DIGITAL
Lasery obrotowe Nivel System NL720R DIGITAL oraz Nivel System NL740R DIGITAL to wszechstronne i wielofunkcyjne niwelatory laserowe, idealne do pracy zarówno na otwartych przestrzeniach, jak i wewnątrz budynków. Dzięki czerwonej wiązce lasera zapewniają wysoką precyzję i komfort użytkowania. Zasięg 700 m oraz odporność na drgania sprawiają, że niwelator laserowy sprawdza się nawet w trudnych warunkach terenowych.

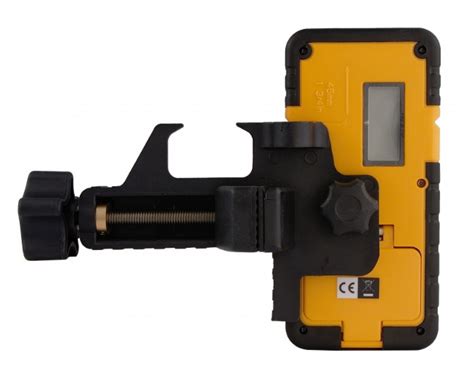

Oba modele wyznaczają płaszczyzny poziome, pionowe oraz pochylone (NL720R w dwóch osiach manualnie, a NL740R cyfrowo w dwóch osiach). Wyposażone są w funkcję autopoziomowania, która po włączeniu szybko i dokładnie ustawia instrument do pracy. Funkcja automatycznego wpasowania wiązki ułatwia ustawianie spadków i kierunków. Standardowo wyposażone są w cyfrowy czujnik laserowy z numerycznym wyznaczaniem różnicy wysokości na wyświetlaczu, co znacznie usprawnia i podnosi dokładność niwelacji.
- Nivel System NL740R DIGITAL dodatkowo posiada pionownik laserowy, który określa pion lub kąty proste, co jest przydatne w pracach konstrukcyjnych, podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). Umożliwia cyfrowe wprowadzanie spadków z panelu sterowania lub pilota.
- Wspólne cechy: Intuicyjny interfejs z wyświetlaczem LCD i pilot radiowy (zasięg 100m) zapewniają szybkie i wygodne pomiary. Zasilanie akumulatorem Li-ion 5000mAh z możliwością ładowania w czasie pracy. Pancerna, wzmocniona metalowym korpusem obudowa, metalowa osłona głowicy laserowej oraz gumowe narożniki amortyzują i chronią laser przed uszkodzeniami wskutek uderzeń i wstrząsów. Sprzęt jest odporny na działanie kurzu i wody (NL720R: IP65, NL740R: IP56). Dokładność pomiarów rzędu 0,72mm/10m.
Topcon RL-H5A
Niwelator laserowy Topcon RL-H5A to najnowszy model marki Topcon, czołowego producenta sprzętu pomiarowego. Jest jednym z najlepszych niwelatorów laserowych dostępnych na rynku pod względem parametrów. Oprócz wyznaczania płaszczyzny poziomej, umożliwia również zdefiniowanie płaszczyzny pochylonej w jednym kierunku. Jest to sprzęt ekonomiczny w zakupie, a zarazem niezawodny, trwały i zapewniający bardzo wysoką dokładność i daleki zasięg pracy, dedykowany fachowcom z branży budowlanej, specjalizującym się w pracach ziemnych i drogowych.
Akcesoria Uzupełniające System Niwelacyjny
Do pełnego i efektywnego wykorzystania systemów niwelacyjnych niezbędne są odpowiednie akcesoria, często dołączane do kompletnych zestawów:
- Statywy kolumnowe (np. Nivel System SJJ32): Aluminiowe statywy z wysięgnikiem, charakteryzujące się dużą sztywnością i stabilnością. Posiadają szybką blokadę nóg (zaciski mimośrodowe) i precyzyjną regulację wysokości (do 3,2 m). Są lekkie, trwałe i odporne na warunki atmosferyczne.
- Łaty laserowe (np. Nivel System LS-24): Teleskopowe łaty z precyzyjną, milimetrową podziałką i praktycznym suwakiem dla uchwytu czujnika laserowego. Ułatwiają odczyt odchylenia od poziomu i są dostępne w różnych długościach (np. 2,4 m). Łaty są odporne na wodę, wilgoć i wysokie temperatury, a często sprzedawane są w pokrowcach ochronnych.
Optymalizacja Prac Budowlanych: Korzyści ze Stosowania Systemów Laserowych
Zastosowanie laserowych systemów niwelacyjnych do koparko-ładowarek i innych maszyn budowlanych znacząco optymalizuje procesy budowlane, przynosząc wymierne korzyści na każdym etapie realizacji inwestycji:
- Wydajniejsza praca maszyn: Natychmiastowa gotowość urządzeń do niwelacji terenu oraz ograniczenie ilości pomiarów pośrednich pozytywnie wpływają na płynność pracy. Sterowanie niwelacją terenu z poziomu kabiny operatora maszyny dodatkowo zwiększa wydajność, skracając czas realizacji zadań w porównaniu z wykorzystaniem niwelatorów optycznych.
- Eliminacja błędów: Stała kontrola poziomu lokalizacji łopaty lub lemiesza eliminuje ryzyko przekopań. Ewentualne błędy w niwelacji terenu można na bieżąco korygować, co pozwala uniknąć kosztownych poprawek. W przypadku wykorzystania systemu niwelacji terenu do układania kruszywa, urządzenie optymalizuje zużycie materiału, generując znaczne oszczędności.
- Optymalne wykorzystanie załogi: Jednoosobowa obsługa systemu niwelacji terenu pozwala na przeniesienie większości zespołu do innych zadań, co skraca czas realizacji oraz wpływa na koszty wykonania usługi.
- Bezpieczeństwo i ochrona urządzenia: Urządzenia posiadają pancerną obudowę w klasie odporności IP54/IP65, chroniącą przed pyłem, bryzgami deszczu i uszkodzeniami mechanicznymi. Dostępność części zamiennych i silnie rozwinięta obsługa posprzedażowa (np. przez Nivel System) zapewniają niezwłoczną naprawę i długotrwałe, bezproblemowe użytkowanie.
