Budowa i zasada działania odśnieżarki

Zbliżająca się zima to dla wielu z nas moment, w którym zastanawiamy się nad zakupem odśnieżarki. Odśnieżarki są wykorzystywane głównie w rejonach górskich, choć nierzadko można je spotkać także w innych regionach. Ich głównym zadaniem jest udrożnienie ulic, chodników, parkingów, podjazdów czy podwórzy z zalegającego śniegu. W niniejszym artykule przybliżymy tajniki funkcjonowania odśnieżarek, ich budowę, zasadę działania oraz omówimy kluczowe komponenty.

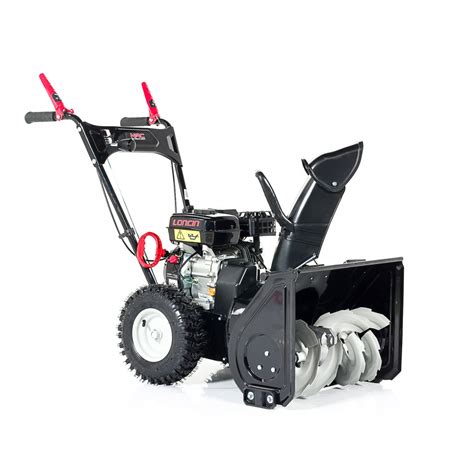

Podstawowe komponenty odśnieżarki

Odśnieżarka do prawidłowego działania wymaga współpracy wielu części. Każda część wykonuje określone zadanie, ale najlepsze rezultaty osiąga się, gdy wszystkie części współpracują ze sobą. Aby utrzymać odśnieżarkę w ruchu, polegasz na czterech głównych komponentach: silniku, ślimaku, wirniku i wyrzutniku.

Silnik

Twoja odśnieżarka jest napędzana silnikiem. Większość odśnieżarek jest wyposażona w silniki benzynowe, choć dostępne są również modele elektryczne. Moc silnika decyduje o tym, ile śniegu można usunąć i jak szybko można pracować. Silnik zapewnia moc dla całego urządzenia, a jego wielkość decyduje o tym, jak szybko ukończysz pracę i ile śniegu będziesz w stanie odśnieżyć. Regularne sprawdzanie świecy zapłonowej i oleju silnikowego zapewni płynną pracę odśnieżarki.

Ślimak (podajnik ślimakowy)

Ślimak to część, która rozbija i chwyta śnieg. Obraca się ona w przedniej części odśnieżarki, zgarniając śnieg i kierując go do środka maszyny. Ślimaki są dostępne w różnych rozmiarach i kształtach. Systemy dwu- i trzystopniowe wykorzystują bardziej złożone rozwiązania, podczas gdy odśnieżarki jednostopniowe wykorzystują tylko jeden ślimak. Ważne jest, aby zachować tę samą odległość między nożami spiralnymi, aby maszyna nie kołysała się podczas pracy. Sprawdzenie ostrzy ślimaka pod kątem zużycia jest kluczowe, ponieważ ostre ostrza zwiększają wydajność. Zwoje podajnika ślimakowego charakteryzują się wysokim stosunkiem średnic (zewnętrznej do wewnętrznej) i są odkute z grubej blachy odpornej na uszkodzenia mechaniczne, co podwyższa sprawność urządzenia.

Wirnik

Wirnik znajduje się za ślimakiem. Wirnik obraca się szybko i zrzuca śnieg do rynny wyrzutowej. Utrzymywanie wirnika w czystości, bez zanieczyszczeń i lodu, jest niezwykle ważne. W przypadku problemów z odprowadzaniem śniegu, należy sprawdzić wirnik w pierwszej kolejności. Modele i rozmiary różnią się pod względem wyposażenia wirnika. Wirnik z łopatkami pomaga dokładniej zmielić śnieg, a następnie wyrzuca go przez rękaw. Niektóre konstrukcje odśnieżarek, np. fabrycznej, posiadają wirnik, który pełni także rolę wentylatora.

Wyrzutnik (zsyp)

Wyrzutnik to urządzenie, które kieruje śnieg. Możesz go regulować, aby odprowadzać śnieg z dala od podjazdów i chodników. Niektóre odśnieżarki są wyposażone w piloty zdalnego sterowania wyrzutnikiem. Wyrzutnik jest zamocowany na korpusie za pośrednictwem obrotnicy ułożyskowanej na kulkach łożyskowych, co umożliwia jego obrót o kąt 360° (często z użyciem silniczka hydraulicznego). Od wnętrza łuku obrotnicy zamiast ścianki wmontowany jest ruszt z prętów zapobiegający tworzeniu się zatorów śnieżnych w wyrzutniku. Na wylocie wyrzutnika zamontowana jest kierownica wylotu śniegu, ustawiana ręcznie lub siłownikiem hydraulicznym. Utrzymywanie wyrzutnika wolnego od zatorów jest kluczowe dla kontroli ilości wyrzucanego śniegu.

Układ napędowy

Układ napędowy przesuwa odśnieżarkę do przodu i do tyłu. Dostępne są różne opcje napędu, w tym ręczny i samobieżny. Sprawdzenie łańcuchów i pasów napędowych pod kątem uszkodzeń jest konieczne. Odśnieżanie jest łatwiejsze z mocnym układem napędowym, zwłaszcza po zrozumieniu działania podzespołów układu napędowego odśnieżarki. W segmencie odśnieżarek spalinowych dwustopniowych napęd na koła jest praktycznie standardem, a w najmocniejszych modelach stosuje się napęd gąsienicowy, który zapewnia lepszą przyczepność na śliskich, pochyłych terenach i w głębokim śniegu. Większość odśnieżarek z napędem na koła wykorzystuje mechaniczną przekładnię z kilkoma biegami, a najbardziej zaawansowane modele, często gąsienicowe, stosują hydrostatyczny napęd jazdy, który pozwala płynnie regulować prędkość. W najprostszych modelach silnik napędza tylko ślimak, a jazda odbywa się „z ręki”.

Płozy ślizgowe i listwa zgarniająca

Płozy ślizgowe i listwa zgarniająca chronią odśnieżarkę oraz nawierzchnię. Płozy umożliwiają regulację wysokości maszyny, natomiast listwa zgarniająca usuwa śnieg z podłoża. Należy sprawdzać zużycie tych elementów i wymieniać je w przypadku zauważenia uszkodzeń.

Elementy sterujące i funkcje bezpieczeństwa

Odśnieżarkę można uruchamiać, zatrzymywać i sterować nią za pomocą elementów sterujących. Osłony, wyłączniki awaryjne i światła to funkcje bezpieczeństwa. Przed każdym użyciem należy przetestować wszystkie elementy sterujące, aby zapewnić bezpieczeństwo podczas obsługi odśnieżarki.

Zasada działania odśnieżarki

Zasada działania odśnieżarki jest niezwykle prosta. Silnik napędza wirnik (w niektórych modelach dwa wirniki), a zalegający śnieg poprzez obracającą się spiralę ślimaka trafia do komina, skąd jest wyrzucany w określonym kierunku. Podczas jazdy łyżka przecina warstwę śniegu i spada na mechanizm roboczy. Obracające się spiralne ostrza miażdżą śnieg i zgarniają go do środka korpusu. Istnieją obrotowe ostrza, które wpychają go do dyszy. Odległość wyrzucania śniegu zależy od prędkości obrotowej ślimaka i wirnika, która zwykle wynosi od 4 do 15 m.

Rodzaje odśnieżarek ze względu na budowę mechanizmu roboczego

Odśnieżarki jednostopniowe

Odśnieżarka jednostopniowa jest wyposażona w pojedynczy ślimak z łopatkami spiralnymi. Noże świdra mogą być płaskie lub ząbkowane. Płaskie służą do luźnego, świeżo opadłego śniegu, natomiast ząbkowane do odśnieżania ubitego i oblodzonego śniegu. Wersje domowej roboty często wykorzystują mechanizmy wykonane z przenośnika taśmowego. Takie odśnieżarki są wystarczające do skutecznego radzenia sobie ze śniegiem na podwórku.

Odśnieżarki dwustopniowe

Odśnieżarki dwustopniowe są również wyposażone w ślimak, ale jest to dopiero pierwszy etap mechanizmu, pomagający zmiażdżyć i wstępnie wyrzucić śnieg. Drugim etapem są łopaty wirnika, które wystają nieco ponad ślimak i pomagają dokładniej zmielić śnieg, a następnie wyrzucają go przez rękaw. Dzięki wirnikowi z łopatkami poprawia się chwytanie śniegu, a zasięg jego wyrzutu przez rękaw zwiększa się do 12-15 m.

Odśnieżarki trzystopniowe

Odśnieżarki trzystopniowe posiadają dodatkowy przyspieszacz. Ten element przyspiesza odśnieżarkę, umożliwiając usuwanie cięższych opadów śniegu z mniejszym wysiłkiem.

Konserwacja odśnieżarki

Aby praca odśnieżarki odznaczała się wysoką wydajnością, należy zadbać o jej odpowiednią eksploatację i konserwację. Olej powinien być wymieniany co najmniej raz w roku, najlepiej przed rozpoczęciem nowego sezonu. Przed przystąpieniem do pracy warto sprawdzić poprawność działania wszystkich akcesoriów w warunkach neutralnych, w tym linek, cięgien oraz mechanizmu komina. Regularne przeglądy i konserwacja pomagają przedłużyć żywotność urządzenia i zwiększyć jego wydajność.

Wskazówki dotyczące konserwacji:

• Lista kontrolna rutynowych przeglądów: Przed użyciem odśnieżarki należy ją sprawdzić pod kątem zużytych lub luźnych części, poziomu oleju silnikowego, czystości korka wlewu, uszkodzeń napędu ślimaka, zużycia listwy zgarniającej i ostrzy. Należy również przetestować sterowanie, zabezpieczenia oraz sprawdzić swobodę obrotu i ruchu wyrzutnika.
• Smarowanie i pielęgnacja pasów/łańcuchów: Należy smarować układ napędowy ślimaka i elementy sterujące wyrzutnikiem, aby zapobiegać rdzewieniu i zapewnić płynny ruch części. Pasy i łańcuchy należy sprawdzać pod kątem uszkodzeń i wymieniać w razie potrzeby. Po każdym użyciu należy je czyścić.
• Zalecenia dotyczące sezonowego przechowywania: Po zimie należy usunąć paliwo z silnika, wyczyścić wszystkie elementy (np. wyrzutnik i ślimak), usunąć zanieczyszczenia z układu ślimakowego. Odśnieżarkę należy przechowywać w suchym miejscu, przykrytą, aby chronić ją przed kurzem i wodą.

Samodzielna budowa odśnieżarki

Samodzielna budowa odśnieżarki jest rozsądna, jeśli co roku trzeba czyścić duży obszar, a ceny fabrycznego sprzętu są wysokie. Najłatwiej jest własnoręcznie zmontować jednostopniową odśnieżarkę. Samodzielnie złożone odśnieżarki są napędzane silnikiem elektrycznym lub silnikiem kultywatora, piły łańcuchowej lub innego podobnego sprzętu. Sama konstrukcja ślimaka może służyć jako osprzęt do ciągnika prowadzącego. Przy budowie odśnieżarki najważniejsze jest zachowanie tej samej odległości między nożami spiralnymi, aby maszyna nie kołysała się podczas pracy.

Materiały i schemat do produkcji jednostopniowej odśnieżarki:

• Szerokość robocza: Zazwyczaj domowej roboty dmuchawa do śniegu ma szerokość 50 cm.
• Silnik: Do wydajnej pracy wymagany jest silnik o minimalnej mocy 1 kW. W dyskusjach na forach często sugeruje się, że minimalna moc silnika powinna wynosić co najmniej 4 kW.
• Korpus pługa: Wykonany z blachy stalowej o grubości 1-2 mm. Boki można zszyć sklejką o grubości 10 mm lub metalu/grubej płytki PCB, które dźwigają większość ładunku.
• Ślimak: Oparty na osi z metalowej rury o średnicy 20 mm. Ostrza do rzucania wycinane są z blachy stalowej o grubości 5 mm lub kawałka kanału. Noże są bardziej niezawodne z blachy o grubości 2 mm, lub z taśmy przenośnika 10 mm, bądź ze starej opony samochodowej. Na osi należy wyrzeźbić dwa kołki.
• Łożyska: Typu zamkniętego, np. nr 203 lub 205, z dwoma piastami przykręcanymi do bocznych półek korpusu.
• Napęd: Paskiem lub łańcuchem, co wymaga koła pasowego lub zębatki.
• Rama: Montowana z metalowego narożnika. Jeśli konstrukcja jest maszyną, a nie zawiasem do ciągnika, na ramie znajduje się miejsce do zainstalowania silnika. Rama powinna mieć wymiary około 700x480 mm.
• Uchwyt: W kształcie litery U, wygięty z rurki o średnicy 15-20 mm.
• Tuleja odśnieżająca: Może być wykonana z rur PVC o średnicy 150 mm lub wygięta ze stali ocynkowanej.
• Narty: Aby ułatwić poruszanie się po śniegu, odśnieżarka jest umieszczana na nartach, najlepiej stalowych.

Proces montażu ślimaka i korpusu:

1. Rama: Spawana z metalowych narożników, przypomina sanki.
2. Ślimak: Najpierw przygotowuje się materiał na noże spiralne (stal lub guma). Z materiału wycina się cztery krążki, których średnica powinna być mniejsza niż półkole korpusu odśnieżarki. W środku każdej tarczy wierci się otwór równy grubości osi. Pierścienie są cięte z jednej strony, a krawędzie rozciągane w różnych kierunkach, tworząc cztery identyczne elementy spiralne. Do rury (osi) przyspawane są dwa ostrza (ściśle pośrodku, naprzeciw siebie) oraz czopy do łożysk na końcach. Metalowe łopatki ślimaka są przyspawane do rury, natomiast w przypadku noży gumowych na wale przyspawane są elementy mocujące z metalowych płyt z otworami, a elementy są łączone śrubami.
3. Montaż łożysk: Łożyska są montowane na czopach śrubowych. Jeden z czopów powinien być dłuższy, aby pomieścić koło pasowe lub zębate w zależności od rodzaju napędu.
4. Korpus odśnieżarki: Główny element wiadra wygina się z blachy o szerokości 500 mm w półkole o średnicy łuku co najmniej 300 mm, aby łopatki ślimaka o średnicy 280 mm mogły się swobodnie obracać. Boczne półki wiadra wycina się z metalu, sklejki lub PCB, a pośrodku mocuje się piasty łożysk. Wiadro składa się z części, a ślimak jest instalowany w środku. Ostrza powinny swobodnie obracać się ręcznie, bez dotykania korpusu łyżki.
5. Dalszy montaż: Mocowania silnika są przymocowane do ramy (najlepiej regulowane, aby przenosić napięcie napędu pasowego). Narty są przymocowane do dolnej części ramy. Dysza jest wycięta od góry pośrodku korpusu łyżki odśnieżarki, a do niej przymocowana jest rura odgałęziona, na którą nakładana jest tuleja odprowadzająca śnieg.
6. Ostatnie kroki: Gotowa łyżka odśnieżarki jest przykręcona do ramy z nartami. Uchwyt sterujący jest przyspawany z tyłu. Silnik jest również przykręcony do ramy. Na wale roboczym umieszcza się koło pasowe lub gwiazdkę i wykonuje się napęd. Regulowane mocowania silnika napinają napęd pasowy lub łańcuchowy. Przed uruchomieniem gotową odśnieżarkę obraca się ręcznie za pomocą ślimaka lub koła pasowego. Jeśli wszystko kręci się normalnie bez zaczepiania, można spróbować uruchomić silnik.

Budowa dwustopniowej odśnieżarki ślimakowej:

Dwustopniowa dmuchawa do śniegu jest trudniejsza do wyprodukowania. Często taka dysza jest używana do pracy z ciągnikiem. Przy produkcji dwustopniowej konstrukcji najpierw montuje się ślimakową dmuchawę śnieżną. Aby zrobić wirnik, należy znaleźć bęben (np. ze starej butli gazowej), który będzie obudową wirnika. Bęben jest podłączony do łyżki odśnieżarki ślimakowej, w której znajduje się dysza. Sam wirnik to wał z łożyskami, na który osadzony jest wirnik z łopatkami. W ciągniku prowadzonym dwustopniowa dysza ślimaka jest przymocowana do zaczepianego wspornika na ramie, a napęd odbywa się za pomocą pasków i kół pasowych.
