Opryskiwacz ciśnieniowo-pneumatyczny to wszechstronne urządzenie, które znajduje szerokie zastosowanie nie tylko w ogrodnictwie, ale także w rolnictwie, przemyśle, warsztatach samochodowych i gospodarstwach domowych. Jego głównym zadaniem jest rozbijanie strugi cieczy na krople o odpowiedniej średnicy i kierowanie ich na wybrane powierzchnie, takie jak rośliny, krzewy, drzewa, czy czyszczone elementy maszyn. Na rynku dostępnych jest wiele modeli opryskiwaczy, które można sklasyfikować pod kątem sposobu rozpylania cieczy oraz rodzaju napędu.
Zastosowanie Opryskiwaczy Ciśnieniowych
Opryskiwacze ciśnieniowe są niezastąpione w kompleksowej pielęgnacji roślin domowych i ogrodowych. Małe spryskiwacze ogrodowe znajdują zastosowanie w sadownictwie, rolnictwie, w przydomowych ogródkach i na działkach. Służą do oprysku roślin oraz do rozpylania środków zwalczających komary i meszki, a także chemikaliów służących do dezynfekcji. Mogą również być używane do rozpylania środków grzybobójczych. W rolnictwie intensywnym pestycydy są najczęściej stosowane za pomocą opryskiwaczy w celu zwalczania chorób, chwastów i szkodników. Ponadto, opryskiwacze rolnicze mogą pełnić dodatkowe funkcje, takie jak rozprowadzanie nawozów czy podlewanie. W okresach suszy opryskiwacz sprawdzi się również do podlewania i zraszania roślin.
W przemyśle i usługach, zwłaszcza w myjniach samochodowych, warsztatach i przedsiębiorstwach, mobilne opryskiwacze pneumatyczne są niezastąpionym narzędziem. Umożliwiają rozpylanie płynów myjących, płynów dezynfekcyjnych, olejów o niskiej gęstości oraz innych środków chemicznych. Za pomocą tych urządzeń można myć maszyny i pojazdy, smarować, grafityzować i dezynfekować elementy. Opryskiwacze ciśnieniowe do rozpuszczalników są używane do usuwania trudnych zabrudzeń z olejów, smarów, klejów czy tłuszczu.
Typy Opryskiwaczy Ciśnieniowych
Wśród szerokiej oferty opryskiwaczy możemy wyróżnić kilka głównych kategorii, różniących się budową, pojemnością i przeznaczeniem:
Ręczne opryskiwacze ciśnieniowe
- Małe opryskiwacze zwykłe: Są to lekkie i wygodne opryskiwacze o pojemności 0,5 l i 1 l, których wyrzut cieczy zależy od każdorazowego naciśnięcia dźwigni. Idealnie nadają się do różnorodnych celów w gospodarstwie domowym, a w ogrodnictwie do spryskiwania roślin w suchych pomieszczeniach, zwiększania wilgotności oraz walki ze szkodnikami i chorobami roślin doniczkowych.
- Ręczne opryskiwacze ciśnieniowe: Mają pojemność od 0,5 do 2 litrów. Płyn ze zbiornika wyprowadzany jest po wstępnym zwiększeniu ciśnienia w zbiorniku, a naciśnięcie dźwigni jedynie otwiera zawór. Są wygodniejsze w użyciu, gdyż po napompowaniu butli powietrzem do momentu odczuwania niewielkiego oporu, wytworzone ciśnienie wypycha ciecz roboczą. Kluczowe znaczenie dla ich pracy mają zawór i dysza, a modele z elementami metalowymi są trwalsze.
Opryskiwacze butlowe
Opryskiwacze butlowe posiadają pojemność zaczynającą się od 4 litrów (dostępne są w wielkościach 4 l, 6 l, 8 l i 11 l) i są wyposażone w pasek, który ułatwia ich noszenie. Charakteryzują się szerokim wlewem ułatwiającym napełnianie. Pracę z opryskiwaczem ułatwia elastyczny wężyk połączony z butlą i lancą. Dźwignia w rękojeści często posiada blokadę, co jest znaczącym udogodnieniem. Nakrętka na końcu lancy umożliwia ustawienie poziomu oprysku, od delikatnego zamgławiania do wąskiego strumienia. Wyposażenie butli w zawór bezpieczeństwa chroni ją przed pęknięciem w przypadku zbyt dużego ciśnienia. Opryskiwacze z manometrem, dostępne w pojemnościach 5 l i 8 l, posiadają wbudowany ciśnieniomierz w głowicę nakręcaną na butlę.
Opryskiwacze plecakowe
Opryskiwacze plecakowe, ze względu na większą pojemność, są przeznaczone do dużych gospodarstw i plantacji. Ich pojemność przekłada się na wagę, dlatego najwygodniej jest pracować nimi, nosząc je na plecach, jak plecak. Znajdują największe zastosowanie na polach uprawnych, w sadach i na dużych powierzchniach agrarnych.
Opryskiwacze rolnicze
- Opryskiwacze zawieszane: Budowa opryskiwacza zawieszanego umożliwia jego mocowanie do TUZ ciągnika. Podstawowym parametrem jest długość belki roboczej, która może wynosić od 6 m do nawet 24 m. W nowych modelach najczęściej występuje hydraulicznie składana i rozkładana belka, zwiększająca mobilność.
- Opryskiwacze ciągane: Są to proste modele przeznaczone dla najmniejszych gospodarstw, przyczepiane do ciągnika i poruszające się dzięki własnym kółkom.
- Opryskiwacze samojezdne: Rolnicy posiadający duże gospodarstwa decydują się często na nowoczesne opryskiwacze samojezdne, które jako samodzielny pojazd z silnikiem i układem kierowniczym są łatwe w operowaniu i efektywne.
- Opryskiwacze sadownicze: Budowa opryskiwacza sadowniczego musi pozwalać na wykonywanie prac w specyficznych warunkach, z ograniczonymi możliwościami manewru.

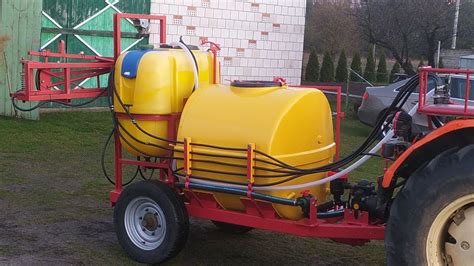

Sprawdzanie działania opryskiwacza na stacji w Ostrorogu
Budowa Opryskiwacza Ciśnieniowo-Pneumatycznego
Niezależnie od typu, opryskiwacze ciśnieniowe posiadają wspólne, obowiązkowe elementy konstrukcyjne. Do podstawowych części składowych opryskiwacza ciśnieniowego należą:
1. Zbiornik
Zbiornik to największy element budujący typowy opryskiwacz ciśnieniowy, do którego wlewa się odpowiedni preparat. Jego pojemność może być różna i zależy od rodzaju opryskiwacza. Kształt zbiornika powinien być obły, aby łatwo było go utrzymać w czystości. Na dnie zbiornika zazwyczaj znajduje się wgłębienie. Zbiorniki pneumatyczne są wykonane z blachy nierdzewnej lub malowanej proszkowo, co zapewnia odporność na korozję i długotrwałe użytkowanie. Ważny jest wybór materiału, z którego zostanie wykonany baniak, zwłaszcza jeśli będzie on miał do czynienia z agresywnymi substancjami, np. rozpuszczalnikami.
2. Pompa
Pompa jest jednym z najważniejszych podzespołów opryskiwacza, odpowiedzialnym za wytwarzanie ciśnienia. W najczęściej stosowanych opryskiwaczach ciągnikowych używa się pomp przeponowych, przeponowo-tłokowych oraz pomp tłokowych. Należy odpowiednio dobrać wydajność pompy do pojemności zbiornika i szerokości roboczej opryskiwacza - im większy zbiornik i szerokość robocza, tym większą wydajność powinna mieć pompa. W ręcznych opryskiwaczach tłokowych, ciśnienie w zbiorniku wytwarza się dzięki pionowym ruchom tłoka po zakręceniu pompki.
3. Mieszadło
W każdym zbiorniku opryskiwacza musi być zamontowane mieszadło, które zapobiega rozwarstwianiu się cieczy lub osadzaniu się jej na dnie zbiornika. Najczęściej stosowanymi mieszadłami są mieszadła hydrauliczne, które mogą mieć budowę rurową lub konstrukcję eżektorową. Zasilanie mieszadła nie może być zależne od ustawienia zaworu sterującego, dlatego najczęściej jest ono zasilane bezpośrednio z pompy. Zadaniem mieszadła jest także zmieszanie koncentratu nawozu.
4. Filtry
Filtry oczyszczają przepływającą przez pompę i zawór rozdzielczy ciecz, usuwając zanieczyszczenia mechaniczne, które mogłyby zmniejszyć żywotność elementów układu cieczowego lub zapchać dysze. Układ filtrujący składa się z kilku następujących po sobie filtrów, gdzie każdy kolejny wyposażony jest w gęstszą siatkę.
5. Zawór sterujący i manometr
Głównym zadaniem zaworu sterującego jest podtrzymanie stałego ciśnienia roboczego oraz zasilanie substancją roboczą poszczególnych części belki polowej, mieszadła i innych urządzeń. Precyzja działania tego urządzenia ma bardzo duży wpływ na dokładność dozowania cieczy. Manometr służy do kontroli ciśnienia roboczego i na bieżąco sygnalizuje poprawność działania poszczególnych zespołów. Spadek ciśnienia podczas pracy może być spowodowany zapchaniem filtra tłocznego.
6. Wężyk i lanca
Wypływ cieczy następuje rurką (wężykiem) do pistoletu zakończonego lancą z dyszą rozpryskującą. Lanca może mieć różną długość i być wykonana z plastiku, aluminium lub miedzi. Dostępne są również lance teleskopowe z regulowaną długością, co zwiększa wygodę pracy przy szerokich zagonach lub wysokich roślinach. Lanca gwarantuje pełną swobodę ruchu i szeroki zasięg pracy. W niektórych modelach w skład każdego opryskiwacza wchodzi spiralny wąż.
7. Dysze (rozpylacze)
Dysza (rozpylacz) to element, który odpowiada za rozbijanie kropli płynu do postaci mgiełki, co zapewnia równomierne rozprowadzanie i jest bezpieczniejsze nawet dla najdelikatniejszych roślin. Strumień może być kierowany również na glebę. Regulowana dysza wraz z lancą zapewnia szeroki strumień oprysku, dopasowany do wymagań wykonywanej pracy, umożliwiając ustawienie rodzaju oprysku: od mgiełki do ciągłego strumienia. W opryskiwaczach polowych najczęściej stosuje się rozpylacze ciśnieniowe, w tym rozpylacze dwustrumieniowe, tworzące dwa wachlarzowe strumienie cieczy pod kątem 60°.
8. Belka polowa opryskiwacza
Belka polowa ma wpływ na równomierność pokrycia cieczą opryskiwanej powierzchni. Materiał, z którego jest wykonywana, musi być odporny na różnego rodzaju odkształcenia, ale powinien także być lekki. Składa się z kilku zawiasowo połączonych ze sobą elementów, dzięki czemu można ją rozkładać do długości nawet 40 m, ale umożliwia także poruszanie się opryskiwaczem po drogach publicznych.
9. Zawór bezpieczeństwa i koła
Zintegrowany zawór bezpieczeństwa chroni pracownika przed podaniem zbyt dużego ciśnienia oraz butlę od pęknięcia lub rozszczelnienia na zgrzewach. Dużym atutem mobilnych opryskiwaczy pneumatycznych są gumowe koła, dzięki którym wszystkie czynności można wykonywać z łatwością, podchodząc tam, gdzie potrzebujemy. Opryskiwacz pneumatyczny ze zbiornikiem do działania nie potrzebuje ciągłego podłączenia pod kompresor; wystarczy nabić go powietrzem do ciśnienia 6-8 bar, a następnie można zabrać go w dowolne miejsce pracy.
