Opryskiwacze Rolnicze: Budowa, Działanie i Katalog Części

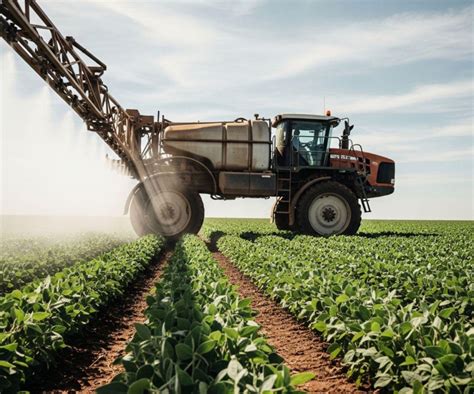

Opryskiwacz to kluczowe urządzenie w nowoczesnym rolnictwie, stosowane do precyzyjnego opryskiwania, czyli ochrony chemicznej i nawożenia roślin uprawnych, a także drzew i krzewów. W rolnictwie opryskiwacze znajdują bardzo szerokie zastosowanie jako maszyny służące do rozprowadzania środków ochrony roślin oraz nawozów płynnych na uprawach polowych. Ich zadaniem jest dokładne i równomierne pokrycie roślin preparatami, które chronią przed szkodnikami, chorobami oraz chwastami.

Dzięki opryskiwaczom rolnicy mogą zwiększać efektywność swoich upraw, minimalizując straty wynikające z niedokładnego rozprowadzania chemikaliów. Na polskim rynku popularne są zarówno opryskiwacze ciągnikowe, jak i samobieżne, w zależności od wielkości gospodarstwa i specyfiki upraw.

Budowa i Elementy Opryskiwacza

Opryskiwacz składa się z kilku podstawowych elementów, które współpracują ze sobą, aby zapewnić efektywną aplikację cieczy roboczej.

• Zbiornik na ciecz roboczą: Najważniejszy element, w którym magazynowana jest ciecz robocza, taka jak środek ochrony roślin lub nawóz.
• Pompa: Zapewnia ciśnienie, które wypycha ciecz przez system rurociągów.
• Rozdzielacz i zawory: Kontroluje przepływ cieczy i pozwala na regulację oprysku.
• Dysze rozpylające: Odpowiadają za rozprowadzanie cieczy w formie drobnych kropli, umożliwiając równomierne pokrycie powierzchni upraw.
• Belki polowe: Konstrukcje, na których zamocowane są dysze, zapewniające odpowiednią szerokość roboczą.

Zaawansowane Technologie w Opryskiwaczach

Nowoczesne opryskiwacze, takie jak najwyższa seria opryskiwaczy ciąganych Pegas, opierają się na najnowszych technologiach dostępnych na światowym rynku techniki aplikacyjnej. Wiele rozwiązań ma na celu zwiększenie efektywności, komfortu obsługi i niezawodności.

Belki Polowe i Ich Konstrukcja

Potrójnie składane belki polowe z częścią końcową nad belką wewnętrzną przynoszą wiele zalet. Jedną z nich jest bardzo mała szerokość transportowa maszyny (do 2,5 m), a przez ich skrócenie całkowicie uniemożliwiają kolizję z kabiną ciągnika. Dalszym plusem jest znaczne skrócenie długości zestawu, co zwiększa zdolność manipulacji. Belki polowe wykonane są z zamkniętych, spawanych cienkościennych profili stalowych, z wysokiej jakości ochroną przeciwko korozji.

Paralelogram jest maksymalnie szeroki, co pomaga w stabilności belek, a elektroniczna stabilizacja wysokości belek polowych nad terenem zapewnia precyzję oprysku.

System Obiegu Oprysku

Obieg oprysku z zaworami powietrznymi i systemem przepłukiwania został zoptymalizowany z uwagi na jak najniższą masę cieczy w belkach polowych, którą zredukowano o ponad 100 kg. Ciecz robocza płynie ciągle tylko jedną rurką 3/4“ dzięki niższemu spadkowi ciśnienia. Po zamknięciu wszystkich sekcji otwiera się zawór przepłukiwania i ciecz robocza wypływa z całej ramy, kończąc w zbiorniku.

Obsługa i Komfort

Oś opryskiwacza jest według życzenia klienta prosta lub skrętna, zawieszona na silentblokach lub poduszkach powietrznych, które razem z automatycznym korektorem hamowania przynoszą lepszy komfort i pomagają zwiększyć niezawodność i żywotność maszyny. Wszystkie niezbędne czynności robocze obsługi sterowane są z kabiny ciągnika, reszta zcentralizowana jest ergonomicznie w lewej przedniej części opryskiwacza. Napełnianie zbiornika możliwe jest za pomocą własnej pompy samozasysającej albo z cysterny. W zasięgu obsługi znajduje się również odsuwane urządzenie rozwadniające z pistoletem do spłukiwania, dwa samodzielne wielodrożne zawory sterujące, jak również zbiornik na czystą wodę.

Dzięki najbogatszej ofercie akcesoriów i dodatków, takich jak możliwość śledzenia trajektorii ciągnika, dokładna dawka oprysku również na zakrętach, czy wybór komputera pokładowego, nawigacji GPS i wielu dalszych funkcji, opryskiwacze stają się maszynami o wysokiej precyzji.

Zasada Działania Opryskiwacza

Opryskiwacz działa na zasadzie przepływu cieczy pod ciśnieniem. Jest ona zasysana ze zbiornika przez pompę i kierowana do rozdzielacza, który reguluje jej ilość przepływającą do dysz. Pod wpływem ciśnienia ciecz przechodzi przez dysze, gdzie jest rozpraszana w formie drobnych kropli. Dysze, w zależności od modelu, mogą mieć różne kształty i rozmiary, które wpływają na sposób opryskiwania roślin.

Konserwacja i Części Zamienne do Opryskiwaczy

Podczas regularnego użytkowania pewne elementy opryskiwacza ulegają naturalnemu zużyciu i wymagają wymiany. Opryskiwacze są ważnymi maszynami w rolnictwie, a ich regularna konserwacja i wymiana zużytych części zapewnia efektywne i precyzyjne rozprowadzanie środków ochrony roślin.

Najczęściej Wymieniane Części

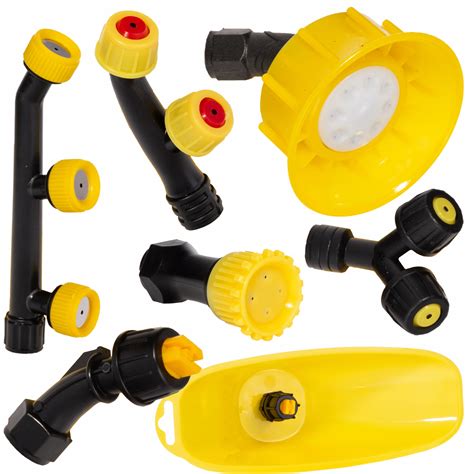

• Dysze i rozpylacze: Najczęściej zużywają się z powodu kontaktu z agresywnymi chemikaliami i stałym przepływem cieczy. Odpowiadają za równomierne rozprowadzanie cieczy na polu, co ma zasadnicze znaczenie dla skuteczności oprysków. Dostępne są różne rodzaje dysz, takie jak eżektorowe, szczelinowe i płaskostrumieniowe, które zapewniają precyzyjne dozowanie i minimalizację strat spowodowanych znoszeniem wiatru.
• Filtry: Wymagają regularnej kontroli i wymiany, ponieważ zanieczyszczenia mogą blokować przepływ cieczy i obniżać efektywność pracy maszyny. Pełnią istotną rolę w ochronie całego systemu przed zanieczyszczeniami, zapewniając, że do pompy i dysz dostaje się tylko oczyszczona ciecz.
• Uszczelki: W pompach i zaworach ulegają zużyciu, co może prowadzić do powstawania nieszczelności.
• Elementy pomp: Pompa jest sercem opryskiwacza, odpowiadając za generowanie ciśnienia i przepływ cieczy roboczej przez układ. Tłoki, czasze i kolektory wspomagają funkcjonowanie pompy, regulując przepływ oraz zapewniając szczelność i wydajność pracy. Tłoki mogą być wykonane z metalu lub plastiku, co wpływa na ich wytrzymałość w różnych warunkach polowych.

Pozostałe Istotne Części

• Głowice i korpusy: Są elementami strukturalnymi, które łączą różne komponenty opryskiwacza, takie jak dysze, filtry czy zawory. Głowice, zarówno obrotowe, jak i przelotowe, umożliwiają precyzyjną regulację kierunku i intensywności oprysku.
• Rozdzielacze i zawory: Kontrolują przepływ cieczy roboczej w opryskiwaczu, umożliwiając precyzyjną regulację ciśnienia i ilości cieczy aplikowanej na uprawę.
• Kolanka, króćce i łączniki: Są istotnymi elementami układu hydraulicznego opryskiwacza, odpowiedzialnymi za transport cieczy między poszczególnymi sekcjami maszyny. Muszą być szczelne i trwałe, aby zapewnić nieprzerwany przepływ cieczy bez strat ciśnienia.
• Elementy kontrolne: Takie jak manometry i wskaźniki, służą do monitorowania ciśnienia oraz poziomu cieczy roboczej w opryskiwaczu. Te części zapewniają precyzyjne ustawienia parametrów pracy maszyny, które pozwalają na optymalne działanie i zwiększają wydajność opryskiwania.

Katalogi Części i Instrukcje Obsługi

Dla efektywnej konserwacji i wymiany części niezwykle ważne są odpowiednie zasoby informacyjne. Specjalistyczne katalogi części oraz instrukcje obsługi stanowią nieocenione źródło wiedzy o budowie i serwisowaniu maszyn. Przykłady takich zasobów obejmują:

• Katalogi części: np. do pomp Comet, Amazone Pantera 4001, Amazone SX 4000, Amazone Belki Super-S.
• Instrukcje obsługi opryskiwaczy: np. Hardi ALPHA Evo II EcoDrive ALU_TWIN FORCE VER., Hardi COMMANDER CLASSIC PRO Ver., Hardi COMMANDER DELTA FORCE VER., Hardi COMMANDER TERRA FORCE Ver., Hardi COMMANDER TWIN FORCE Ver., Hardi NAVIGATOR DELTA FORCE VER., Hardi NAVIGATOR DELTA Ver., Hardi NAVIGATOR EAGLE Ver., Hardi RANGER PRO Ver.
• Dokumentacje techniczne: np. Horsch Leeb 4 LT Aufbau, Horsch Leeb 4 LT Gestange, Horsch Leeb 5 LT Aufbau, Horsch Leeb 5 LT Gestange, Horsch Leeb 6 LT Aufbau, Horsch Leeb 6 LT Gestange, Horsch Leeb 6-7-8 GS Aufbau, Horsch Leeb 6-7-8 GS Gestange, Horsch Leeb 6000 GS Aufbau, Horsch Leeb 6000 GS Gestange, Horsch Leeb 8000 GS Aufbau, Horsch Leeb 8000 GS Gestange.
