Opryskiwacze polowe z pomocniczym strumieniem powietrza: Technologia dla efektywnej ochrony roślin

Współczesne rolnictwo wymaga coraz większej precyzji i efektywności w ochronie roślin. Jednym z kluczowych rozwiązań, które odpowiada na te potrzeby, są opryskiwacze polowe z pomocniczym strumieniem powietrza. Technologia ta znacząco wpływa na skuteczność zabiegów, minimalizując jednocześnie zużycie środków ochrony roślin i wody. Znaczenie i zalety tych urządzeń były tematem webinarium WiOM i PROFI pt. „Jak trafić z cieczą użytkową do każdego zakamarka rośliny. Opryskiwacze z pomocniczym strumieniem powietrza”, które odbyło się 18 maja.

Zalety pomocniczego strumienia powietrza

Jak podkreślił dr Artur Jakubek, pomocniczy strumień powietrza oferuje szereg korzyści:

• Umożliwia oprysk przy większym wietrze, co przekłada się na wydłużenie czasu dostępnego na wykonanie zabiegu.
• Zwiększa prędkość roboczą i wydajność opryskiwacza.
• Zapewnia wyższą skuteczność opryskiwania i lepszą penetrację upraw.
• Prowadzi do mniejszego zużycia środków ochrony roślin i wody, co jest korzystne zarówno ekonomicznie, jak i środowiskowo.

Ciecz opryskująca, porywana przez strumień powietrza, jest wtłaczana w całą objętość roślin. Dzięki temu sadzonki są opryskiwane zarówno od góry, jak i od dołu, docierając również do spodnich części liści. Przepływające powietrze porywa kropelki cieczy, dodatkowo je rozpyla i nanosi na opryskiwane rośliny ze wszystkich stron. Dzięki temu uzyskuje się dokładny oprysk i znaczną oszczędność cieczy roboczej.

Budowa i działanie

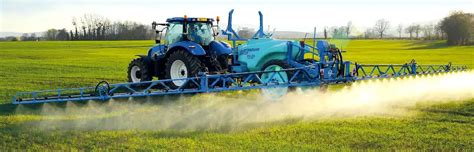

Opryskiwacz z pomocniczym strumieniem powietrza zbudowany jest z ramy głównej mocowanej na trzypunktowym układzie zawieszenia ciągnika. Rama pomocnicza wraz z belką są przestawne w pionie, co pozwala uzyskać odpowiednią wysokość nad opryskiwanymi roślinami. Kluczowymi elementami są zbiornik cieczy roboczej, wentylator powietrza wraz z przewodami oraz deflektory powietrza, wewnątrz których znajdują się dysze rozpylające ciecz.

Każda końcówka opryskująca składa się ze specjalnie wyprofilowanej dyszy powietrznej i dwóch zamocowanych na niej dysz, z których każda posiada inny wydatek cieczy. Dla upraw młodych, niezagęszczonych, zaleca się stosowanie dyszy o mniejszym wydatku, natomiast dla upraw gęstych - dyszy o większym wydatku. Dysze te posiadają specjalną konstrukcję zabezpieczającą przed samoczynnym kropelkowaniem, np. po wyłączeniu zasilania.

Belka opryskująca składa się z trzech części: lewej, środkowej i prawej. Każda z nich jest indywidualnie zasilana cieczą i może być niezależnie załączana lub odłączana. Części lewa i prawa na czas transportu są składane ręcznie wzdłuż ciągnika.

Przykłady rozwiązań producentów

Na rynku dostępna jest szeroka gama opryskiwaczy polowych i sadowniczych z pomocniczym strumieniem powietrza. Dr Jakubek, a także Wojciech Bury, właściciel firmy Bury Maszyny Rolnicze, przedstawili kilka z nich.

ZHU Agro

• SP-1500-1: Zawieszany opryskiwacz do truskawek z systemem wleczonym, umożliwiającym unikanie przeszkód. Wyposażony jest w komputer Arag Bravo 300 S, zapewniający kontrolę nad dawką.
• SZ-400-1: Opryskiwacz do truskawek ze zbiornikiem 600 l, wyposażony w 10 dyfuzorów rozmieszczonych na belce polowej.

Bury Maszyny Rolnicze

Firma Bury Maszyny Rolnicze oferuje szeroką gamę opryskiwaczy, które mogą być wyposażone w pomocniczy strumień powietrza. Rękaw pomocniczy można zamontować do większości opryskiwaczy z belką polową. W ofercie znajdują się m.in.:

• Opryskiwacze polowe przyczepiane PELIKAN 1000 - 6000 l o szerokości roboczej 12-36 metrów z rękawem powietrznym 12-24 metrów.
• Specjalistyczny opryskiwacz PELIKAN MULTISYSTEM 1000 - 2000 l, przeznaczony do zabiegów ochrony roślin w gospodarstwach ze specjalistycznymi uprawami.

Firma posiada również zawieszane opryskiwacze ze zbiornikami o pojemności nominalnej 400 lub 600 litrów i PSP, przeznaczone do wykonywania zabiegów ochrony roślin w uprawach rzędowych. Jednym z przykładów jest model, na który zdecydował się Janusz Krakowiak, prowadzący 20-hektarową plantację truskawek w Stróżewie k. Załusk, uprawiający je pod folią, włókniną i w gruncie.

Krukowiak

Marka Krukowiak oferuje system Octopus z dwiema przystawkami, w tym SAD/T do upraw rzędowych. Przystawki te wyposażone są w wentylator o średnicy 470 mm, który zasila 10 dyfuzorów.

Hardi

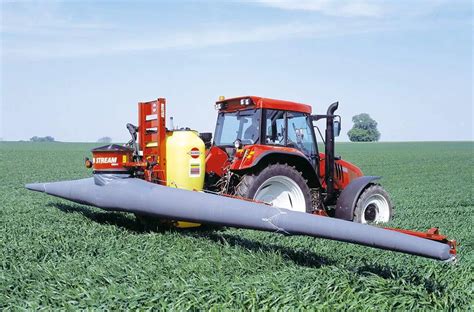

Ciekawym rozwiązaniem jest system Hardi Twin Force, czyli rękaw powietrzny na całej szerokości belki. Jest on stosowany w:

• Opryskiwaczach samobieżnych Alpha Evo ze zbiornikiem 4200-5100 l.
• Opryskiwaczach zaczepianych Commander z belką 18-36 m ze zbiornikiem 3300-7000 l.

Damman

System Damman Dual-Air-System charakteryzuje się zastosowaniem dwóch kurtyn powietrznych - jednej przed i jednej za strumieniem cieczy. Rozwiązanie to znajduje zastosowanie zarówno w samojezdnych opryskiwaczach Damman-trac DT, jak i przyczepianych.

Agrifac

Agrifac proponuje dwa innowacyjne systemy:

• HighTechAir Plus: Powietrze miesza się z cieczą, zwiększając jej pęd i zmniejszając wycieki po wyłączeniu oprysku. System minimalizuje znoszenie cieczy i poprawia jej docieranie do dolnych partii roślin.
• AirFlow Plus: Nietypowy rękaw, w którym na belce rozmieszczone są co 3 metry wentylatory z napędem hydraulicznym.

Agrola Aeris H

Agrola oferuje gamę zawieszanych opryskiwaczy Aeris H ze zbiornikami o pojemności nominalnej 400 lub 600 litrów. Są one przeznaczone do zabiegów ochrony roślin w uprawach rzędowych. Wyposażone są w wentylator promieniowy Annovi Reverberi AR 1203 o dwustronnym ciągu powietrza z wirnikiem promieniowym o średnicy 550 mm i przekładnią 2-biegową (2+N).

W zależności od modelu, posiadają osiem (Aeris H A8D) lub dziesięć (Aeris H A10D) rękawów powietrznych zakończonych dyfuzorami z dwoma głowicami wielorozpylaczowymi. Belka robocza o szerokości ~7,5 m jest rozkładana hydraulicznie niezależnie stronami (w jednej płaszczyźnie z tyłu opryskiwacza) i podnoszona hydraulicznie w zakresie od 0,5 m do 1,3 m. Belka jest stabilizowana mechanicznie z hydrauliczną korektą przechyłu, a rozstaw dyfuzorów PSP jest regulowany ręcznie.

Wyposażenie i parametry techniczne Agrola Aeris H

• Zbiornik: Polietylenowy, trzybryłowy - zbiornik główny (400 lub 600 l), zbiornik na czystą wodę do mycia instalacji oraz zbiornik na czystą wodę do mycia rąk.
• Sterowanie: Zawór elektromagnetyczny umożliwiający zdalne wyłączanie 2 sekcji z pulpitem wł./wył.
• Oświetlenie: Instalacja świetlna drogowa (tylne led’owe lampy zespolone: pozycyjne, kierunkowe, stop) oraz trójkąt wyróżniający maszyny wolnobieżne.
• Napęd: Wał Przegubowo-Teleskopowy (wyposażenie opcjonalne), np. Agrola B43080Z6Z6 (moment obrotowy 400Nm, długość 800mm). Do napędu opryskiwaczy należy stosować wał przegubowo-teleskopowy posiadający znak CE i komplet osłon.

Parametry Agrola Aeris H

Wydajność powietrza max. 11 000 m³/h. Zapotrzebowanie mocy wynosi 40-55 KM (uzależnione od parametrów pracy, wydajności wentylatora i ciśnienia roboczego). Maksymalne dopuszczalne obroty WOM to 540 obr./min. W terenie górzystym czy podmokłym może wystąpić potrzeba zastosowania ciągników o większej mocy.

Gabaryty wybranych modeli Agrola Aeris H

Należy pamiętać, że niektóre wymiary i parametry mogą różnić się od rzeczywistych ze względu na typ użytego wyposażenia, np. typ zaworów. Część elementów opisanych lub pokazanych na zdjęciach może być wyposażeniem opcjonalnym oferowanym za dodatkową opłatą. Producenci zastrzegają sobie prawo do wprowadzania zmian związanych z ciągłym doskonaleniem konstrukcji i wycofywaniem poszczególnych modeli z produkcji.

Opryskiwacze są również dostępne w wersji spełniającej kryteria „Rolnictwa 4.0” (rolnictwa czwartej generacji / rolnictwa cyfrowego / inteligentnego rolnictwa), co podkreśla ich nowoczesny charakter i adaptację do wymagań przyszłościowej produkcji rolnej.
