Podłączenie Rozdzielacza Hydraulicznego i Schemat Przelewu w Maszynach Rolniczych

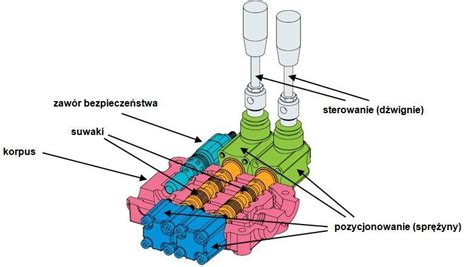

Rozdzielacz hydrauliczny to mocno eksploatowany komponent w układzie hydraulicznym, stanowiący jeden z jego najważniejszych elementów. Jego podstawowym zadaniem jest kierowanie oleju do różnych podzespołów, np. do silnika hydraulicznego. Ponadto, jednym z jego zadań jest odciążanie pompy podczas przerw w pracy systemu. Rozdzielacz decyduje o poprawnym działaniu całego układu hydraulicznego i znajduje zastosowanie w wielu maszynach rolniczych i budowlanych, począwszy od ciągników, aż po ładowarki. Zlokalizowany jest on zwykle między silnikiem a pompą, łącząc się z nimi przy pomocy złączek oraz przewodów.

Rodzaje Rozdzielaczy Hydraulicznych

Na rynku dostępnych jest kilka rodzajów rozdzielaczy hydraulicznych, różniących się konstrukcją i zastosowaniem:

• Gniazdkowe - odpowiedzialne są za regulowanie przepływu wody przy wykorzystaniu zaworu wyposażonego w sprężyny.
• Iskrobezpieczne - znajdują zastosowanie tam, gdzie pojawia się ryzyko wybuchu.
• Monoblokowe - mają jednolity korpus, regulują ciśnienie układu i są polecane bardziej niż rozdzielacze blokowe. Są trwalsze i zapewniają możliwość kontrolowania wyższych ciśnień.
• Blokowe - posiadają modułowe korpusy, regulują ciśnienie układu.
• Suwakowe - stosuje się w nich odpowiedni suwak, dzięki któremu można regulować przepływ cieczy.

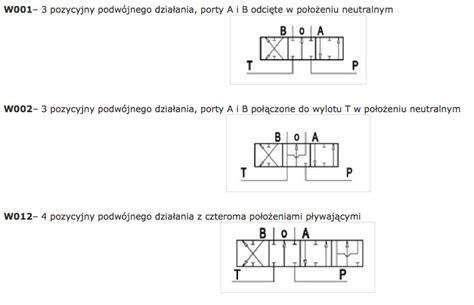

Identyfikacja Króćców i Podstawowe Połączenia Rozdzielacza

Najważniejszym krokiem przy podłączaniu rozdzielacza jest identyfikacja jego króćców. Zwykle są one wybite na korpusie (litery) albo opisane w instrukcji. W większości prostych układów hydraulicznych, zasilanie z pompy idzie na port P, powrót do zbiornika na port T, a odbiornik (np. siłownik) podpinany jest do portów A i B.

• P (Pressure) - to zasilanie ciśnieniowe, do którego podłączamy przewód od pompy hydraulicznej.
• T (Tank) - to powrót oleju do zbiornika.
• A i B - to porty robocze, do których podłączamy odbiorniki, takie jak siłowniki czy silniki hydrauliczne. Ważne jest, aby pamiętać, że same litery A i B nie oznaczają "podnoszenia" i "opuszczania" na sztywno, lecz po prostu dwa porty robocze sekcji. W praktyce, jeśli przewody podłączysz odwrotnie, funkcje tylko się zamienią, co nie zawsze jest usterką.

Port "N" (Power Beyond / Zasilanie Przelotowe) i Podłączenie Szeregowe

Port "N" (często określany też jako "Power Beyond" lub "przelotowe") jest standardowo zaślepiony, ale znajduje zastosowanie, gdy do zamontowanego rozdzielacza chcemy podłączyć drugi rozdzielacz w układzie szeregowym. W takim przypadku z portu "N" należy wymontować zaślepkę i zamontować dedykowaną tuleję ciśnieniową. Po zamontowaniu tulei łączymy ją z zasilaniem nowego rozdzielacza. Tuleje ciśnieniowe służą do szeregowego łączenia rozdzielaczy, chroniąc pierwszy rozdzielacz przed ciśnieniem zwrotnym z drugiego komponentu i zapewniając nominalne ciśnienie w drugim rozdzielaczu, co umożliwia poprawne działanie całego układu.

Przygotowanie do Podłączenia Rozdzielacza Hydraulicznego

Zanim zdecydujemy się na podłączenie rozdzielacza, musimy się odpowiednio przygotować:

1. Narzędzia: Zaopatrz się w śrubokręty oraz klucze.
2. Warunki otoczenia: Zadbaj o odpowiednią ilość przestrzeni wokół maszyny. Nie może w niej panować wilgoć ani nadmierne zapylenie.
3. Instrukcja: Spróbuj znaleźć instrukcję montażu dla interesującej Cię maszyny, ponieważ mogą w niej znajdować się ważne informacje i schematy podłączeń.

Schemat Podłączenia Rozdzielacza Jednosekcyjnego - Krok po Kroku

Instalacja rozdzielacza jednosekcyjnego, choć na pierwszy rzut oka może wydawać się prosta, wymaga precyzyjnego podejścia i dokładności:

1. Oczyszczenie: W razie potrzeby oczyść i pozbaw zanieczyszczeń wszystkie elementy systemu hydraulicznego. Zapobiegnie to uszkodzeniom wewnętrznym.
2. Podłączenie wejścia "P": Podłącz wejście (P) rozdzielacza do pompy hydraulicznej maszyny.
3. Podłączenie wejścia "T": Połącz wejście (T) ze zbiornikiem oleju hydraulicznego, stosując odpowiednie złączki oraz przewody.
4. Sprawdzenie połączeń: Przejrzyj wszystkie połączenia, aby wykryć ewentualne wycieki i upewnić się, czy są one dokręcone w odpowiedni sposób.
5. Uruchomienie i test: Uruchom system i zobacz, czy rozdzielacz działa poprawnie, jednocześnie wykrywając ewentualne nieszczelności.

Schemat Podłączenia Rozdzielacza Dwusekcyjnego - Krok po Kroku

Podłączanie rozdzielacza dwusekcyjnego jest nieco trudniejsze, ale możliwe do wykonania, postępując zgodnie z poniższymi wskazówkami:

1. Oczyszczenie: Gruntownie oczyść każdy element systemu, aby zapewnić jego prawidłowe działanie.
2. Podłączenie wejść "P1" i "P2": Podłącz wejścia (P1 i P2) do pompy hydraulicznej.
3. Podłączenie wyjść "T1" i "T2": Połącz zbiornik oleju z wyjściami (T1 i T2), korzystając z odpowiednich złączek i przewodów.
4. Weryfikacja połączeń: Kiedy dokładnie zweryfikujesz każde połączenie i sprawdzisz, czy są dobrze zamknięte, uruchom system i monitoruj, czy rozdzielacz działa poprawnie.
5. Test sekcji: Upewnij się, czy obie sekcje działają w prawidłowy sposób i czy są gotowe do dalszej eksploatacji.

Znaczenie Przelewu i Wolnego Spływu w Układzie Hydraulicznym

W układach hydraulicznych, zwłaszcza w maszynach rolniczych takich jak opryskiwacze, kluczowe jest zrozumienie funkcji przelewu i wolnego spływu, aby zapewnić prawidłową i bezpieczną pracę.

Zawór Przelewowy i Ciśnienie Robocze

Rozdzielacze często mają własny zawór przelewowy, którego ustawienie musi odpowiadać specyfikacji ciągnika i osprzętu. Zawór przelewowy chroni układ przed nadmiernym ciśnieniem, odprowadzając nadmiar oleju z powrotem do zbiornika. Należy pamiętać, że hydraulika pracuje pod wysokim ciśnieniem, dlatego prawidłowe ustawienie i działanie zaworu przelewowego jest kluczowe dla bezpieczeństwa i trwałości systemu.

Dodatkowy Kruciec Przelewowy w Rozdzielaczach Stałociśnieniowych

Niektóre rozdzielacze, zwłaszcza stałociśnieniowe (constant pressure), posiadają dodatkowy gruby króciec przelewowy, który nie jest głównym portem "T". Taki króciec z tyłu rozdzielacza to przelew z sekcji i podpinasz go bezpośrednio do zbiornika. W rozdzielaczach stałociśnieniowych musi być zapewniony przelew nadmiaru ciśnienia, a jego niewłaściwe podłączenie może prowadzić do problemów z przepływem lub przegrzewaniem oleju. W przypadku braku odpowiedniego otworu powrotnego, użytkownicy czasem decydują się na wiercenie nowego otworu w zbiorniku, aby zapewnić swobodny i nieograniczony powrót oleju.

Wolny Spływ (Free Flow Return, FFR) dla Silników Hydraulicznych

Wolny spływ, zwany też free flow return (FFR), to osobny, możliwie mało dławiony odpływ oleju bez nadmiernego przeciwciśnienia. Jest on niezbędny tam, gdzie olej musi odpływać szybko i swobodnie, np. przy silnikach hydraulicznych, które pracują w sposób ciągły i są bardzo wrażliwe na ograniczenia na powrocie. Nie należy prowadzić powrotu oleju przez zbyt wąskie szybkozłącza i przewody, jeśli producent wymaga wolnego spływu. Zabezpieczenie przed kawitacją jest również ważne; szybkie odcięcie przepływu lub praca pod obciążeniem może powodować podciśnienie po stronie ssącej silnika, co może prowadzić do jego uszkodzenia.

Typowe Błędy Podłączenia i Ich Konsekwencje

Hydraulika w ciągniku lub maszynie rolniczej potrafi działać bez zarzutu przez lata, ale wystarczy źle podpiąć przewody do sekcji rozdzielacza albo pomylić wyjścia A/B, żeby pojawiły się typowe problemy:

• Siłownik podnosi, ale nie opuszcza, pracuje skokowo, szarpie.
• Cały układ zaczyna niepotrzebnie grzać olej.
• Pompa może stale pracować na przelewie, co objawia się wyciem, wzrostem temperatury oleju i spadkiem wydajności.

Mylenie Portów A i B

Wyjścia A i B są najczęściej mylone. Same litery nie oznaczają "podnoszenia" i "opuszczania" na sztywno - oznaczają po prostu dwa porty robocze sekcji. W praktyce, jeśli przewody podłączysz odwrotnie, funkcje tylko się zamienią. Nie zawsze jest to usterka. Zamiana A i B nie uszkadza układu ani siłownika - po prostu odwraca kierunek ruchu siłownika. Oba przewody muszą być drożne, a szybkozłącza muszą się w pełni otwierać po połączeniu.

Siłownik dwustronny ma dwa króćce hydrauliczne i jest to najczęstszy układ spotykany np. przy podnośnikach. Siłownik jednostronny zwykle ma tylko jedno aktywne przyłącze hydrauliczne. W takim układzie bardzo ważne jest, żeby olej wracający z siłownika miał swobodny odpływ.

Nieprawidłowy Powrót Oleju

Najczęstszym błędem jest podłączenie powrotu z portu "T" w miejsce, które nie jest rzeczywistym powrotem do zbiornika (np. w obwód o wysokim przeciwciśnieniu). Efekt jest taki, że z zewnątrz wszystko wygląda dobrze, a w praktyce olej nie ma pełnego przepływu, co prowadzi do przegrzewania się układu. Grzanie się hydrauliki oznacza, że energia zamiast wykonywać pracę zamienia się w ciepło.

Pozycja Pływająca w Rozdzielaczu

Pozycja pływająca w rozdzielaczu oznacza takie ustawienie sekcji, w którym oba porty robocze (A i B) są otwarte na odpływ. Dzięki temu siłownik nie jest sztywno trzymany ciśnieniem i może swobodnie reagować na ruch maszyny, nierówności podłoża albo nacisk zewnętrzny. Pozycję pływającą stosuje się m.in. przy maszynach, które mają "kopiować" teren (np. pługi, brony). Typowy błąd to próba swobodnej pracy maszyny bez przełączania sekcji na pozycję pływającą, co prowadzi do niepotrzebnego obciążania układu.

Rozdzielacz Hydrauliczny w Opryskiwaczach Rolniczych

W opryskiwaczach polowych rozdzielacz hydrauliczny pełni kluczową rolę, a jego poprawne podłączenie wpływa na efektywność i precyzję zabiegów.

Pulsacja Ciśnienia i Powietrznik

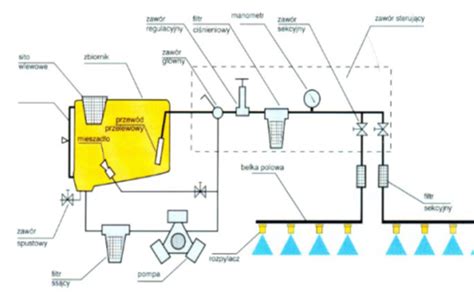

W opryskiwaczach polowych powszechnie stosowane są pompy przeponowe (membranowe). Powstająca podczas pracy pompy pulsacja ciśnienia wpływa niekorzystnie na trwałość układu cieczowego oraz równomierność dawkowania cieczy. Zapobiega temu powietrznik lub inny system tłumienia pulsacji. Powietrznik to specjalna komora, połączona z kolektorem tłocznym i podzielona elastyczną membraną na dwie części. W jednej z nich znajduje się ciecz użytkowa, a w drugiej - powietrze pod odpowiednim ciśnieniem (od 1/3 do 2/3 ciśnienia roboczego wskazywanego przez manometr). Zbyt wysokie ciśnienie w powietrzniku może uszkodzić membranę pompy, natomiast zbyt niskie nie zapewnia prawidłowego tłumienia pulsacji i zakłóca pracę manometru.

Oprawy z Antykapaczami

Większość użytkowanych opryskiwaczy ma zamontowane oprawy z tzw. antykapaczami. Są to urządzenia zapobiegające wykapywaniu cieczy po wyłączeniu zasilania, co zwiększa precyzję i ekologiczność zabiegu.

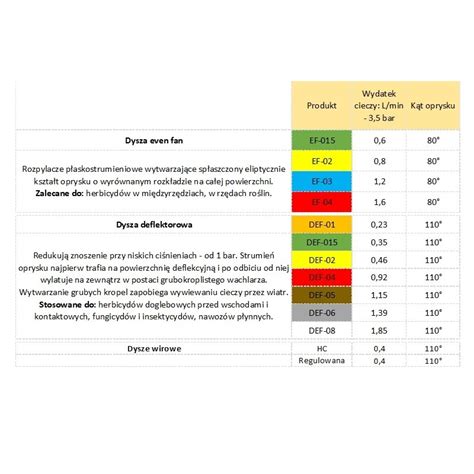

Rodzaje Rozpylaczy i Ich Działanie

Odpowiedni dobór rozpylaczy jest również ściśle powiązany z prawidłowym działaniem układu hydraulicznego i rozdzielacza, ponieważ ciśnienie i przepływ mają bezpośredni wpływ na jakość rozpylania.

• Rozpylacze z wkładką wirową: Rozpylają ciecz pod ciśnieniem 1-2,5 MPa. Ciecz, zanim dostanie się do wylotu płytki, przepływa przez spiralne kanały wkładki wirowej, co powoduje zawirowanie strumienia cieczy. Wypływając z dużą prędkością przez otwór wylotowy, tworzy stożek rozpylonej cieczy o kącie rozwarcia zależnym od odległości wkładki od otworu wylotowego.
• Rozpylacze eżektorowe (inżektorowe): Są "ostatnim krzykiem mody" w technice ochrony roślin. Wykorzystują efekt Venturiego, zasysając zewnętrzne powietrze (w stosunku zbliżonym do 1:1), co prowadzi do napowietrzania kropel przed ich formowaniem w dyszy wylotowej. Duże i ciężkie krople są odporne na znoszenie przez wiatr (umożliwiają opryskiwanie nawet przy wietrze do 6-8 m/s). Pękając po uderzeniu w roślinę, zapewniają dobre pokrycie. Badania wykazały jednak, że ich skuteczność przeciwko chorobom grzybowym bywa niższa w stosunku do drobnokroplistych rozpylaczy szczelinowych, szczególnie w przypadku fungicydów kontaktowych. Stosuje się je głównie w warunkach wietrznych, natomiast przy braku wiatru zaleca się tradycyjne rozpylacze szczelinowe. Dodatkowo, zwiększona energia kinetyczna kropel w rozpylaczach eżektorowych (pracujących przy ciśnieniach 3-8 barów) umożliwia głębsze wnikanie w łan. Wyróżnia się wersje "długie" i "krótkie", z których te pierwsze charakteryzują się mniejszym spadkiem ciśnienia w rozpylaczu.

Diagnostyka i Rozwiązywanie Problemów

Zastanawiasz się, jak sprawdzić rozdzielacz pod kątem awarii? Często wymaga to specjalistycznej wiedzy, choć możesz próbować to robić na podstawie następujących sygnałów:

• Spadek efektywności: Układ staje się mniej efektywny, siłowniki działają niestabilnie.
• Nieszczelności, hałas, przecieki: Widoczne wycieki oleju, nietypowe dźwięki podczas pracy.
• Przegrzewanie oleju: Olej w układzie się przegrzewa.
• Problemy z ciśnieniem: Awaria zaworu przelewowego skutkuje problemami z ciśnieniem, przez co niektóre sprzęty nie są w stanie właściwie funkcjonować.
• Zanieczyszczenia: Często pojawiają się w rozdzielaczu zanieczyszczenia w płynie hydraulicznym, które blokują swobodny przepływ.
• Problemy z wałkiem i uszczelniaczem: Prowadzą do kłopotów z ciśnieniem i wycieków, zwiększając ryzyko zepsucia się innych podzespołów.
• Problemy z zaworami i sterowaniem: Mogą wynikać z uszkodzeń mechanicznych lub zanieczyszczeń.

Pomiary Ciśnienia i Przepływu

Diagnostyka zaczyna się od pomiarów: ciśnienia (za pomocą manometru) i w miarę możliwości przepływu (za pomocą przepływomierza). Jeśli układ po montażu grzeje olej albo pompa wyje, należy przerwać pracę i wrócić do schematu połączeń. W skrócie: pompa → P, T → zbiornik, a A/B → siłownik. Zasilanie (P/T/PB) jest wspólne dla całego rozdzielacza, a każda sekcja ma własne wyjścia A/B.

Uszczelnianie Rozdzielacza

Przed rozpoczęciem uszczelniania rozdzielacza zaleca się precyzyjne oczyszczenie powierzchni podzespołów. Obecność brudu i zanieczyszczeń źle oddziałuje na jakość uszczelnienia i wydajność działania sprzętu. Staranne przygotowanie powierzchni pozwoli pozbyć się ewentualnych problemów związanych z nieprawidłowym przeprowadzaniem całej operacji.

Najczęściej Zadawane Pytania (FAQ)

• Czy zamiana A i B uszkodzi siłownik lub rozdzielacz?
  Nie. W większości przypadków zamiana A i B tylko odwróci kierunek ruchu siłownika.
• Co zrobić, gdy siłownik podnosi, ale nie opuszcza?
  Najpierw sprawdź powrót oleju, szybkozłącza, drożność przewodów i to, czy układ nie wymaga pozycji pływającej albo wolnego spływu.
• Czym różni się powrót do zbiornika od wolnego spływu?
  Powrót do zbiornika to standardowa droga odpływu oleju przez port T. Wolny spływ (free flow return, FFR) to osobny, możliwie mało dławiony odpływ oleju bez nadmiernego przeciwciśnienia, potrzebny tam, gdzie olej musi odpływać szybko i swobodnie, np. przy silnikach hydraulicznych.
