Opryskiwacz Zawieszany: Budowa, Działanie i Zastosowanie w Rolnictwie

Bez skutecznej ochrony przed szkodnikami i chorobami nie ma mowy o efektywnym rolnictwie. W większości gospodarstw niezbędny jest opryskiwacz rolniczy, który może pełnić również dodatkowe funkcje, takie jak rozprowadzanie nawozów czy podlewanie. Odpowiednio dobrany opryskiwacz nie tylko usprawnia pracę w gospodarstwie, ale również minimalizuje negatywny wpływ pestycydów na środowisko. Konkretny model warto wybrać w oparciu o zapotrzebowanie, uwzględniając powierzchnię upraw, ich rodzaj oraz możliwości finansowe.

Czym jest opryskiwacz rolniczy i do czego służy?

Opryskiwacz rolniczy to maszyna przeznaczona do rozprowadzania cieczy roboczej w postaci drobnej mgiełki na rośliny, krzewy czy drzewa, a także bezpośrednio na glebę. Jego podstawowym zadaniem jest chemiczna ochrona roślin przed chorobami, chwastami i szkodnikami, głównie za pomocą pestycydów. Może być również wykorzystywany do aplikacji nawozów sztucznych, wspierających wzrost upraw, a w okresach suszy sprawdzi się do podlewania i zraszania roślin.

Opryskiwacze służą do nakładania pestycydów i nawozów w równomierny sposób na dużej powierzchni, co zwiększa efektywność ich działania i wpływa na lepszą ochronę upraw.

Rodzaje opryskiwaczy polowych

Na rynku dostępnych jest wiele modeli opryskiwaczy, które można sklasyfikować pod kątem sposobu rozpylania cieczy oraz sposobu napędu i mocowania. Podstawowy podział opryskiwaczy dotyczy sposobu ich poruszania się. W zależności od wielkości areału uprawnego, typu upraw i czynników środowiskowych, w gospodarstwach rolnych wykorzystuje się różne typy:

• Opryskiwacz ręczny/spalinowy - przenośny (naramienny lub plecakowy), napędzany silnikiem spalinowym lub ręcznie. Charakteryzuje się małą pojemnością i jest prosty w obsłudze. Znajduje zastosowanie głównie w uprawach warzyw, sadach i ogrodach.
• Opryskiwacz polowy ciągany - posiada własny układ jezdny i jest przyczepiany do ciągnika. Cechuje go duża pojemność zbiornika, co pozwala na długą i wydajną pracę w trybie ciągłym. Polecany przede wszystkim do dużych gospodarstw.
• Opryskiwacz polowy zawieszany - nie posiada samodzielnego układu jezdnego, zawiesza się go na tylnej osi ciągnika. Jest to najczęstszy rodzaj opryskiwacza, charakteryzujący się dużą zwrotnością.
• Opryskiwacz polowy samojezdny - ma własny napęd i układ jezdny, dzięki czemu nie wymaga połączenia z ciągnikiem. Wyróżnia się dużą szerokością roboczą, wydajnością i szybkością pracy. Jest dobrym rozwiązaniem na dużych areałach i w specjalistycznych gospodarstwach.
• Opryskiwacze sadownicze - przeznaczone do oprysków krzewów i drzew niskopiennych. W opryskiwaczach sadowniczych nie ma belki polowej, a zamiast niej znajduje się przyssawka lub lanca sadownicza.

Opryskiwacz Zawieszany: Budowa i Zastosowanie

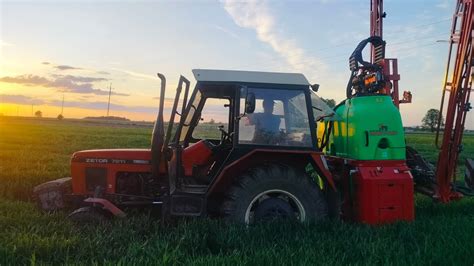

Opryskiwacz zawieszany, często o pojemnościach takich jak 400 litrów, przeznaczony jest do wykonywania zabiegów ochrony roślin oraz nawożenia płynnymi środkami w uprawach rolniczych. Jego budowa umożliwia mocowanie do TUZ ciągnika, co zapewnia dużą zwrotność. Może być podniesiony na znaczną wysokość, co umożliwia jego wykorzystanie w pielęgnacji wysokich roślin. Opryskiwacz polowy zawieszany jest mniejszy niż opryskiwacz ciągany, dzięki czemu sprawdza się w małych gospodarstwach, na trudnym terenie lub tam, gdzie konieczny jest przejazd wąskimi drogami.

Solidna konstrukcja oraz stabilna belka opryskowa umożliwiają równomierne rozprowadzanie cieczy roboczej na całej szerokości roboczej. Podstawowym parametrem opryskiwacza zawieszanego jest długość belki roboczej, która może wynosić od 6 m do nawet 24 m. Budowa belki różni się w przypadku starych i nowych modeli. Maszyny liczące sobie kilkanaście, a nawet kilkadziesiąt lat, mają sztywną ramę, podczas gdy w nowych opryskiwaczach najczęściej występuje hydraulicznie składana i rozkładana belka, znacznie zwiększająca jego mobilność.

Mechanizm Działania Opryskiwacza

Mimo różnic w budowie i wydajności, podstawowy mechanizm działania opryskiwacza jest podobny. Płyn (woda, nawóz, pestycyd) umieszczany jest w zbiorniku opryskiwacza. Ciecz robocza za pomocą pompy jest tłoczona ze zbiornika do rozpylaczy, które rozbijają ją na krople o określonej średnicy, a następnie rozpylają w dane miejsce. Elementy te odpowiadają za rozbijanie kropli płynu do postaci mgiełki, co zapewnia równomierne rozprowadzanie i jest bezpieczniejsze nawet dla najdelikatniejszych roślin. Strumień może być kierowany również na glebę.

Kluczowe Elementy Budowy Opryskiwacza

Pod względem konstrukcji, niektóre części opryskiwaczy są wspólne i obowiązkowe dla każdego modelu. Należą do nich zbiornik, pompa oraz rozpylacz (dysze). Poniżej przedstawiono szczegółowy opis najważniejszych podzespołów.

Zbiornik

Zbiornik gromadzi ciecz roboczą. Jego pojemność może być różna, zależnie od modelu opryskiwacza. Kształt zbiornika powinien być obły, aby ułatwić utrzymanie go w czystości. Ma on gładkie ścianki i najczęściej jest wyposażony we wskaźnik poziomu cieczy. Na dnie zbiornika zazwyczaj znajduje się wgłębienie, które ułatwia całkowite opróżnienie.

Pompa

Pompa jest jednym z najważniejszych podzespołów opryskiwacza, odpowiada za tłoczenie cieczy ze zbiornika do dysz rozprowadzających. Zapewnia natężenie wypływu cieczy niezbędne do uzyskania optymalnego ciśnienia roboczego. W najczęściej stosowanych opryskiwaczach ciągnikowych i zawieszanych stosuje się pompy przeponowe, przeponowo-tłokowe oraz pompy tłokowe. Należy zwrócić uwagę na odpowiednie dobranie wydajności pompy do pojemności zbiornika i szerokości roboczej opryskiwacza - im większy zbiornik i szerokość robocza, tym większą wydajność powinna mieć pompa.

Mieszadło

Ponieważ większość nawozów czy pestycydów ma postać zawiesiny i po pewnym czasie składniki aktywne wytrącają się z wody w postaci osadu, w każdym zbiorniku opryskiwacza koniecznie musi być zamontowane mieszadło. Zapobiega ono rozwarstwianiu się cieczy lub osadzaniu się jej na dnie zbiornika. Najczęściej stosowanymi mieszadłami są mieszadła hydrauliczne, które mogą mieć budowę rurową lub konstrukcję eżektorową. Zasilanie mieszadła nie może być zależne od ustawienia zaworu sterującego, dlatego najczęściej jest ono zasilane bezpośrednio z pompy. Pracę mieszadła może wspomagać przewód przelewowy znajdujący się na dnie zbiornika. Zadaniem mieszadła jest także zmieszanie koncentratu nawozu z wodą.

Filtry

Filtry oczyszczają ciecz roboczą, pozbawiając ją zanieczyszczeń mechanicznych, które mogłyby zmniejszyć żywotność elementów układu cieczowego lub zapchać dysze. Układ filtracyjny składa się z kilku następujących po sobie filtrów, gdzie każdy kolejny wyposażony jest w bardziej gęstą siatkę:

• Sito wlewowe - zapobiega przedostawaniu się zanieczyszczeń podczas napełniania zbiornika.
• Filtr ssawny - filtruje zanieczyszczenia po stronie ssącej pompy.
• Filtr ciśnieniowy - filtruje zanieczyszczenia po stronie tłocznej pompy.
• Indywidualne filtry - umieszczone w rozpylaczach.

Zawór sterujący i Manometr

Głównym zadaniem zaworu sterującego jest podtrzymanie stałego ciśnienia roboczego oraz zasilanie substancją roboczą poszczególnych części belki polowej, mieszadła i innych urządzeń. Precyzja działania tego urządzenia ma bardzo duży wpływ na dokładność dozowania cieczy. Zawór sterujący składa się z zaworu głównego, regulacyjnego i zaworów sekcyjnych:

• Zawór główny - odcina dopływ cieczy do zaworów roboczych i kieruje ją ponownie do zbiornika.
• Zawór regulacyjny - reguluje wartość ciśnienia roboczego; w przypadku jego wzrostu ponad normę kieruje ciecz do zbiornika.
• Zawory sekcyjne - kierują ciecz do sekcji opryskowych.

Manometr służy do kontroli ciśnienia roboczego i na bieżąco sygnalizuje poprawność działania poszczególnych zespołów. Spadek ciśnienia podczas pracy może być spowodowany zapchaniem filtra tłocznego.

Belka polowa opryskiwacza

Belka polowa decyduje o szerokości roboczej opryskiwacza i ma kluczowy wpływ na równomierność pokrycia cieczą opryskiwanej powierzchni. Materiał, z którego jest wykonywana, musi być odporny na różnego rodzaju odkształcenia, ale jednocześnie powinien być lekki. Składa się z kilku zawiasowo połączonych ze sobą elementów, dzięki czemu można ją rozkładać do znacznych długości (nawet do 40 m), a także składać, co umożliwia poruszanie się opryskiwaczem po drogach publicznych. Belka składa się z kilku sekcji opryskowych, które są zasilane osobno.

Rozpylacze (Dysze)

Rozpylacze, często nazywane dysze do opryskiwacza, są zbudowane z kanałów, którymi przepływa ciecz robocza. Odpowiadają za rozbicie cieczy na mniejsze krople. W opryskiwaczach polowych najczęściej stosuje się rozpylacze ciśnieniowe, dzięki którym substancja przepływa przez odpowiednio ukształtowane kanały, a po ich opuszczeniu dochodzi do rozbicia na krople. Wielkość kropli uzależniona jest od typu rozpylacza (m.in. wirowy, szczelinowy, uderzeniowy) i wartości ciśnienia roboczego (im wyższe ciśnienie, tym więcej małych kropli). Popularne są np. rozpylacze dwustrumieniowe, które tworzą dwa wachlarzowe strumienie cieczy tworzące między sobą kąt 60°.

Zalety stosowania opryskiwaczy polowych

Wykorzystanie opryskiwacza polowego w gospodarstwie niesie liczne korzyści zarówno dla samego rolnika, jak i środowiska. Dobry opryskiwacz polowy, w tym model zawieszany, znacznie przyspiesza pracę i ułatwia stosowanie środków ochrony roślin. Równomierna aplikacja pestycydów i herbicydów zwiększa efektywność ich działania, co z kolei wpływa na lepszą ochronę upraw przed chwastami, szkodnikami i chorobami oraz poprawia wydajność upraw.

Opryskiwacz polowy pozwala również precyzyjnie dozować środki ochrony roślin, co umożliwia zastosowanie ich w mniejszych dawkach. W ten sposób ogranicza niekorzystny wpływ pestycydów i herbicydów na środowisko, wspierając bardziej zrównoważone praktyki rolnicze.
