Problemy z systemem EBS (Electronic Braking System) oraz ABS (Anti-lock Braking System) w ciągnikach siodłowych marki DAF, takich jak modele XF105 czy XF95, są częstym wyzwaniem serwisowym. Objawy mogą wahać się od świecących kontrolek ostrzegawczych po fizyczne blokowanie kół. Poniżej przedstawiono zestawienie najczęstszych usterek oraz metod diagnostycznych.
Typowe objawy awarii EBS/ABS
- Ciągłe świecenie ostrzeżenia EBS na czerwono lub żółto.
- Komunikaty o błędach pojawiające się tylko po podpięciu naczepy.
- Blokowanie kół (wrażenie jazdy "po lodzie").
- Błędy znikające po naciśnięciu pedału hamulca.
- Przepalanie się bezpieczników odpowiedzialnych za system ABS.

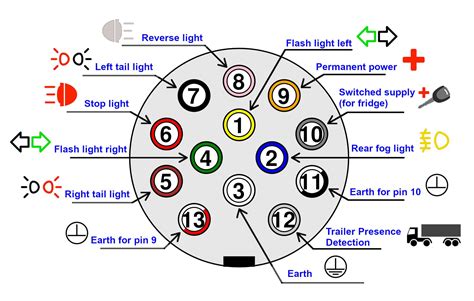

Diagnostyka instalacji i gniazda ISO 7638
Wiele problemów wynika z nieprawidłowości w komunikacji między ciągnikiem a naczepą przez złącze ISO 7638. Jeśli problem występuje tylko po podpięciu naczepy, należy w pierwszej kolejności sprawdzić:
- Stan pinów w gnieździe: Warto zwrócić uwagę na piny 6 i 7, które odpowiadają za komunikację CAN.
- Napięcia zasilania: Należy zweryfikować zasilanie 24V na odpowiednich pinach. Pamiętaj, że pomiar samym miernikiem może być mylący - warto obciążyć obwód, np. żarówką 21W, aby sprawdzić, czy napięcie nie spada pod obciążeniem.
- Instalacja elektryczna: Częstym problemem jest śniedzenie przewodów w izolacji, szczególnie na odcinku od kasety EBS w kabinie do gniazda przyłączeniowego naczepy.
Analiza błędów i uszkodzeń komponentów
Czujniki i pierścienie ABS
Jeśli system sygnalizuje usterkę, warto sprawdzić:
- Czujniki ABS: Należy zmierzyć ich oporność (powinna być zbliżona dla wszystkich kół, często w granicach 1,0-1,1 kΩ).
- Pierścienie (tarczki) ABS: Sprawdź, czy nie są skorodowane lub uszkodzone mechanicznie. Nawet niewielkie uszkodzenie może powodować błędne odczyty prędkości obrotowej koła.
- Luz na piaście: Zbyt duży luz może prowadzić do nieprawidłowej pracy czujnika, co system interpretuje jako błąd elektroniczny.
Sterowniki i bezpieczniki
W przypadku przepalania się bezpieczników (np. nr 30 w starszych modelach), należy szukać zwarcia w wiązce elektrycznej. Jeśli wymiana bezpiecznika nie pomaga, problem może leżeć w samej kasecie EBS lub modulatorze osi. Warto podmienić sterownik na sprawny egzemplarz o tym samym numerze katalogowym w celu wykluczenia uszkodzenia elektroniki.
| Element | Potencjalna przyczyna usterki |
|---|---|
| Modulator osi | Wewnętrzne uszkodzenie elektroniczne |
| Czujnik ABS | Zabrudzenie, korozja, uszkodzenie kabla |
| Instalacja CAN | Przerwanie ciągłości, zwarcie do masy |
| Pedał hamulca | Błędny odczyt wartości hamowania |
Tempomat adaptacyjny. Daf. Obsługa komputera i tachograf. Eco-driving.
Zalecenia serwisowe
Współczesne systemy hamulcowe są ściśle zintegrowane z elektroniką pojazdu (np. sterownik VIC). Diagnostyka "na oko" jest zazwyczaj nieskuteczna. Zaleca się użycie dedykowanego interfejsu diagnostycznego (np. DAVIE), który pozwala na odczyt kodów błędów, sprawdzenie stanów sygnałów oraz przeprowadzenie testów drogowych.
Uwaga: Ze względu na bezpieczeństwo ruchu drogowego, wszelkie usterki układu hamulcowego powinny być usuwane w certyfikowanych warsztatach, a jazda z niesprawnym systemem ABS/EBS jest skrajnie niebezpieczna.
