Budowa i zastosowanie ciągników sam

Wprowadzenie do koncepcji "SAM"

Sam to potoczne określenie samodzielnie skonstruowanej maszyny rolniczej, często będącej ciągnikiem lub pojazdem wielofunkcyjnym. Maszyny typu Sam znajdują zastosowanie w szerokim zakresie prac polowych oraz gospodarczych na terenie gospodarstw rolnych, szczególnie tam, gdzie dostęp do fabrycznych maszyn jest ograniczony lub nieopłacalny.

Koncepcja budowy maszyn typu Sam pojawiła się w Polsce i innych krajach Europy Środkowo-Wschodniej w połowie XX wieku, kiedy dostęp do nowoczesnych ciągników i maszyn rolniczych był ograniczony. Lata 70. i 80. XX wieku przyniosły zwiększenie dostępności części i wprowadzenie bardziej zaawansowanych rozwiązań technicznych.

Zastosowania maszyn typu Sam

Maszyna Sam działa na zasadzie pojazdu mechanicznego wyposażonego w silnik spalinowy, który poprzez układ napędowy przekazuje moc na koła lub gąsienice. W uprawie roślin maszyny typu Sam wykorzystywane są przede wszystkim do prac polowych, takich jak orka, bronowanie, siew czy transport płodów rolnych. W hodowli zwierząt maszyny Sam służą do transportu pasz, obornika, ściółki, a także do obsługi maszyn do zadawania paszy czy czyszczenia pomieszczeń inwentarskich.

• Prace polowe (orka, bronowanie, siew, transport)
• Prace w hodowli zwierząt (transport pasz, obornika)
• Prace ziemne
• Pojazdy wielofunkcyjne (z dodatkowym wyposażeniem)
• Maszyny specjalistyczne

Użytkowanie maszyn typu Sam wymaga zachowania szczególnej ostrożności, ze względu na indywidualny charakter konstrukcji i możliwość występowania nietypowych rozwiązań technicznych. Maszyny te mogą wywierać zarówno pozytywny, jak i negatywny wpływ na środowisko. Współczesny rozwój technologii sprzyja pojawianiu się innowacyjnych rozwiązań również w zakresie maszyn budowanych samodzielnie.

Budowa ciągnika SAM - krok po kroku

Budowa ciągnika samodzielnego, znanego jako SAM, to fascynujący projekt, który łączy w sobie pasję do mechaniki oraz kreatywność. Wiele osób podejmuje się tego wyzwania, wykorzystując części z różnych źródeł, aby stworzyć unikalną maszynę rolniczą. Proces ten rozpoczyna się od wyboru odpowiedniego podwozia oraz silnika, a często wykorzystywane są elementy z starszych ciągników, takich jak Ursus C-328 czy T-25.

Wybór i pozyskiwanie części

Budowa ciągnika samodzielnego wymaga starannego wyboru odpowiednich części, które będą nie tylko funkcjonalne, ale także dostosowane do indywidualnych potrzeb. Wiele osób decyduje się na używane elementy, co może znacznie obniżyć koszty. Kluczowe jest jednak, aby dokładnie ocenić stan tych części przed ich zakupem. Wykorzystanie części z różnych źródeł, takich jak sklepy z używanymi częściami, aukcje internetowe czy lokalne złomowiska, może być bardzo korzystne. Warto zwrócić uwagę na popularne modele ciągników, jak Ursus C-328 czy T-25, z których można pozyskać wiele użytecznych komponentów.

Aby skutecznie znaleźć używane części do samodzielnego ciągnika, warto skorzystać z różnych platform internetowych oraz lokalnych zasobów. Poszukując komponentów do budowy traktora, warto zwrócić uwagę na renomowanych dostawców oraz sklepy, które oferują zarówno nowe, jak i odnowione części. W Polsce istnieje wiele miejsc, gdzie entuzjaści DIY mogą znaleźć odpowiednie elementy. Na przykład, sklepy internetowe takie jak e-Ciągnik czy TraktorShop oferują szeroki asortyment części do różnych modeli ciągników, w tym silników, układów hydraulicznych i innych niezbędnych komponentów. Nie można zapomnieć o aukcjach internetowych, które są doskonałym źródłem używanych komponentów. Serwisy takie jak Allegro czy OLX pozwalają na zakup części od innych użytkowników, co często wiąże się z korzystnymi cenami.

Przygotowanie ramy i podwozia

Przygotowanie ramy i podwozia traktora to kluczowy etap w procesie budowy samodzielnego ciągnika. Należy wybrać odpowiednie materiały, które zapewnią stabilność i wytrzymałość konstrukcji. Często wykorzystuje się stalowe profile, takie jak I-beamy czy rury prostokątne, które są idealne do stworzenia solidnej ramy. Podczas przygotowania ramy, niezbędne jest również zastosowanie odpowiednich technik spawania lub łączenia elementów, aby zapewnić ich trwałość. Warto pamiętać o modyfikacjach, takich jak skracanie tylnego osie, co może być konieczne, aby dopasować elementy do konstrukcji.

Montaż silnika i układu napędowego

Po przygotowaniu ramy przyszedł czas na montaż silnika i układu napędowego, co jest kluczowym krokiem w budowie traktora. W zależności od wybranego silnika, na przykład Andoria S-231, należy go umieścić w odpowiedniej pozycji, aby zminimalizować wibracje. Podczas instalacji, ważne jest połączenie silnika z układem przeniesienia napędu, który może obejmować przekładnię pasową i skrzynię biegów. Należy upewnić się, że wszystkie połączenia są szczelne i dobrze zabezpieczone, aby uniknąć problemów podczas eksploatacji.

Układ kierowniczy i system hydrauliczny

Budowa traktora wymaga uwzględnienia wielu technicznych aspektów, które mogą znacząco wpłynąć na jego wydajność i funkcjonalność. Kluczowymi elementami są układ kierowniczy i system hydrauliczny, które muszą być odpowiednio dostosowane do indywidualnych potrzeb użytkownika. Dobre zrozumienie tych systemów pozwala na wprowadzenie modyfikacji, które poprawią manewrowość i wydajność traktora. Ważne jest również, aby zrozumieć, jak poszczególne komponenty współpracują ze sobą. Instalacja hydrauliki i układu kierowniczego wymaga precyzyjnego dopasowania oraz odpowiednich materiałów, aby zapewnić długotrwałą i niezawodną eksploatację.

Dostosowanie układu kierowniczego do własnych potrzeb jest kluczowe dla poprawy manewrowości traktora. Można to osiągnąć poprzez modyfikację elementów, takich jak przekładnia kierownicza czy mechanizmy sterujące. Warto rozważyć zastosowanie nowoczesnych rozwiązań, takich jak układy kierownicze z elektrycznym wspomaganiem, które zwiększają komfort prowadzenia i precyzję manewrów.

Wybór odpowiedniego systemu hydraulicznego jest kluczowy dla funkcjonalności traktora samodzielnego. Istnieje wiele typów systemów hydraulicznych, które można zastosować, w tym hydraulika otwarta i zamknięta. Systemy hydrauliczne otwarte są prostsze w instalacji, ale mogą być mniej efektywne, podczas gdy systemy zamknięte oferują lepszą wydajność i kontrolę. Podczas instalacji hydrauliki, należy pamiętać o odpowiednim doborze węży, zaworów i siłowników, które będą pasować do specyfikacji traktora. Ważne jest, aby wszystkie połączenia były szczelne, co zapobiegnie wyciekom i zwiększy bezpieczeństwo użytkowania.

Nowoczesne technologie w budowie SAM

W dzisiejszych czasach, nowoczesne technologie mogą znacząco wpłynąć na efektywność budowy traktora samodzielnego. Warto rozważyć zastosowanie systemów automatyzacji, które mogą ułatwić procesy takie jak montaż hydrauliki czy regulacja układu kierowniczego. Na przykład, wykorzystanie czujników do monitorowania ciśnienia w systemie hydraulicznym pozwala na bieżąco dostosowywać parametry pracy, co zwiększa bezpieczeństwo i wydajność traktora. Warto również zwrócić uwagę na technologie IoT (Internet of Things), które mogą umożliwić zdalne monitorowanie stanu traktora. Dzięki temu użytkownicy mogą otrzymywać powiadomienia o ewentualnych problemach, co pozwala na szybszą reakcję i minimalizację przestojów.

Problemy i wyzwania w budowie ciągników SAM

Budowa ciągnika typu SAM, zwłaszcza z wykorzystaniem części z samochodów osobowych, wiąże się z licznymi wyzwaniami technicznymi. Jednym z głównych problemów jest zapewnienie odpowiedniego napędu, zwłaszcza w konfiguracji 4x4. Ustawienie silnika i skrzyni biegów z samochodu przednionapędowego wzdłuż pojazdu, a następnie przedłużenie półosi w celu podłączenia dwóch mostów napędowych, wymaga precyzyjnego zgrania obrotów i momentów obrotowych.

Ważną kwestią jest również wpływ dyferencjałów na prędkość obrotową. Każdy dyferencjał spowalnia obroty, a zastosowanie dwóch takich samych dyferencjałów, z których jeden jest obrócony do góry nogami, może być jednym ze sposobów na zgranie obrotów. W dyskusjach pojawia się również potrzeba blokady dyferencjałów, aby zapewnić odpowiedni uciąg, szczególnie przy większym obciążeniu.

Kolejnym wyzwaniem jest wytrzymałość zastosowanych podzespołów. Użytkownicy dzielą się doświadczeniami, wskazując na problemy z wytrzymałością sprzęgła Żuka lub Lublina, które nie wytrzymują momentu obrotowego silników o większej mocy. W takich przypadkach zaleca się stosowanie mocniejszych sprzęgieł, na przykład od Lublina 51, lub rozważenie innych rozwiązań. Również tylny most może wymagać skracania, aby dopasować go do konstrukcji.

Przedni napęd a prace polowe

Przedni napęd nie jest zbyt korzystny przy niektórych pracach polowych, takich jak orka. Jest to zabieg agrotechniczny o ogromnym zapotrzebowaniu na energię, wymagający sporego efektywnego uciągu. Przy przednim napędzie i silnym oporze lemieszy, traktor może mieć tendencję do "podrywania" przednich kół, co prowadzi do ześlizgiwania się i zmniejszenia uciągu z powodu braku pełnej przyczepności.

Przykłady konstrukcji i rozwiązań

Wśród dyskusji na temat budowy ciągników SAM pojawiają się różne koncepcje i rozwiązania. Jeden z użytkowników planuje budowę ciągnika 4x4 z wykorzystaniem silnika i skrzyni biegów z Renault Trafic 2,5L, ustawiając silnik wzdłuż pojazdu i przedłużając półosie. Inny przykład to konstrukcja z silnikiem i skrzynią biegów z Golfa 2, ustawionym wzdłuż, z jedną półosią na przód i drugą na tył. Wykorzystano most z Fiata z przodu zawieszenie Syrenki oraz dyferencjał z Audi A4 Quattro. Prędkość maksymalna takiej maszyny wynosi około 45 km/h.

Wielu konstruktorów decyduje się na wykorzystanie mostów napędowych od popularnych samochodów dostawczych, takich jak Żuk, Nysa, Lublin czy Polonez. Alternatywnie, można zastosować zwolnice na końcach półosi lub małe przekładnie planetarne. W przypadku budowy ciągnika z napędem na tył, proponuje się wykorzystanie mostu od tylnonapędowca i z przodu wykonanie wachliwej osi na zwrotnicach od Tico.

Trzypunktowy Układ Zawieszenia (TUZ) w ciągnikach SAM

Zwiększenie funkcjonalności traktora, zwłaszcza możliwość wykonywania kilku prac jednocześnie, może być realizowane dzięki przedniemu TUZ-owi, czyli Trzypunktowemu Układowi Zawieszenia. Umożliwia on zawieszenie na ciągniku osprzętu lub maszyn rolniczych, a następnie sterowanie ich położeniem i sposobem pracy.

Funkcje i budowa TUZ

TUZ to Trzypunktowy Układ Zawieszenia, który służy do bezproblemowego przyczepiania maszyn do traktora. Wyposażony jest w sterowanie hydrauliczne, pozwalające na łatwe sterowanie położeniem urządzenia, w tym ruchy boczne oraz podnoszenie i opuszczanie. Narzędzia są połączone z ciągnikiem w trzech punktach. TUZ może współpracować z maszynami uprawowymi, pielęgnacyjnymi i siewnymi, takimi jak brony talerzowe, pługi, kosiarki czy siewniki, pod warunkiem, że ciężar podczepianej maszyny nie przekracza maksymalnego udźwigu.

Dzięki TUZ-om można wykonać dodatkowy zabieg podczas jednego przejazdu ciągnika, co oszczędza czas i paliwo. TUZ umożliwia podnoszenie do transportu i opuszczanie do pracy, zatrzymując maszyny w odpowiednim położeniu. Posiada funkcję pływającą do kopiowania terenu. TUZ umożliwia również podczepianie dodatkowego ciężaru, co wpływa na równowagę ciągnika, zwłaszcza gdy jest on obciążony maszyną z tyłu.

Budowa Trzypunktowego Układu Zawieszenia bazuje na konstrukcji przedniego ramienia zamocowanego do ciągnika oraz łączniku górnym. Poniżej znajdują się dwa cięgna (prawe i lewe), podłączone do siłownika hydraulicznego, który z kolei jest sprzężony z układem hydraulicznym. W większości rozwiązań za powrót tłoczyska odpowiedzialne są zamontowane urządzenia rolnicze lub ciężar ramion, co oznacza stosowanie siłowników jednostronnego działania.

Rodzaje i wybór TUZ

Można wyróżnić 4 tylne typy TUZ-ów, zależne od mocy ciągnika:

• I kategoria - do urządzeń o mocy do 62 KM.
• II kategoria - do traktorów o mocy od 62 KM do 120 KM.
• III kategoria - do traktorów o mocy między 120 a 240 KM.
• IV kategoria - do ciągników o mocy między 240 a 450 KM.

Wybierając odpowiedni TUZ, należy znać model i markę ciągnika, aby zapewnić kompatybilność. Różne marki i modele mogą mieć nieco inne specyfikacje montażowe. Ważne jest również, aby sprawdzić moc traktora, co jest istotne ze względu na obciążenia, jakie TUZ będzie musiał udźwignąć. Jeżeli zamierzasz korzystać z ładowacza czołowego, zwróć uwagę na możliwość łatwego demontażu ramion, aby nie przeszkadzały w pracy.

Akcesoria i przedni WOM

Aby zwiększyć funkcjonalność Trzypunktowego Układu Zawieszenia, warto wyposażyć go w odpowiednie akcesoria. Akumulator ciśnieniowy niweluje drgania, co wpływa na żywotność konstrukcji. Przydatne mogą być również gniazdo elektryczne czy szybkozłącza hydrauliczne podwójnego działania. W przypadku pracy z kosiarkami czołowymi konieczne będą uchwyty do montażu sprężyn odciągających, a przy pługu śnieżnym - odpowiednia płyta komunalna.

Możliwość zamontowania przedniego WOM (Wału Napędowego) zwiększa elastyczność w podłączaniu różnych narzędzi i maszyn rolniczych, umożliwiając pracę z przodu ciągnika. Przedni WOM ułatwia obsługę maszyn skrętnych, takich jak kosiarki czy rozsiewacze, a także pozwala na szybką reakcję na zmieniające się warunki polowe.

TUZ - różnice między przednim a tylnym

Sterowanie tylnym TUZ-em może odbywać się mechanicznie, za pomocą rozdzielacza i dźwigni sterującej, lub elektronicznie, z wykorzystaniem EHR-u. W przypadku przedniego TUZ-u, rozdzielacz pozwala na sterowanie całością. Co więcej, tylny TUZ ma zazwyczaj 3-4 krotnie większy udźwig od przedniego.

Tylny TUZ składa się z łącznika centralnego (stanowiącego górne podtrzymanie narzędzia pracy) oraz dwóch dolnych belek. Pionową stabilność belek zapewniają wieszaki o regulowanej wysokości lub cięgła pionowe. Stabilność poziomą ustanawiają łańcuchy boczne.

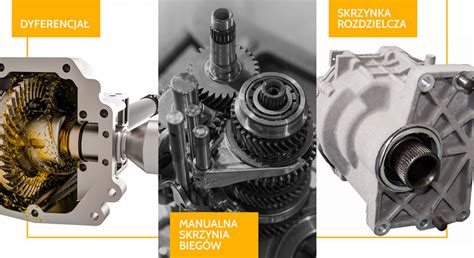

Skrzynie biegów w traktorkach ogrodowych

Wybór odpowiedniej skrzyni biegów w traktorku ogrodowym - hydrostatycznej czy manualnej - jest kluczowy i wpływa na komfort koszenia, wydajność oraz trwałość maszyny. Traktorki ze skrzynią manualną wymagają mniejszych nakładów finansowych na utrzymanie, są bardziej trwałe i mniej podatne na awarie.

Skrzynia manualna - prostota i niższy koszt

Traktorki ogrodowe ze skrzynią manualną oferują różne opcje biegów, które umożliwiają regulację prędkości jazdy i kierunku ruchu. Użytkownik reguluje biegi za pomocą dźwigni lub pedału sprzęgła, co pozwala na precyzyjne manewrowanie. Skrzynia manualna wymaga jednak większych umiejętności i doświadczenia w obsłudze.

Zalety skrzyni manualnej:

• Niższy koszt zakupu i serwisowania.
• Prosta budowa i większa trwałość.
• Możliwość uzyskania wyższej prędkości jazdy.
• Dobra wydajność na dużych, prostych powierzchniach.

Wady skrzyni manualnej:

• Konieczność ręcznej zmiany biegów.
• Mniej wygodne manewrowanie w ciasnych miejscach.
• Niższy komfort pracy.

Skrzynia manualna jest dobrym wyborem dla posiadaczy dużych, otwartych działek, którzy stawiają na prostotę, niezawodność i niższy koszt zakupu.

Skrzynia hydrostatyczna - komfort i płynna jazda

Traktorek ogrodowy ze skrzynią hydrostatyczną to dobry wybór dla osób ceniących wygodę i łatwość obsługi. Działa ona za pomocą silnika hydraulicznego, regulując prędkość i kierunek jazdy, co pozwala na płynne i łatwe manewrowanie bez konieczności zmieniania biegów. Skrzynia hydrostatyczna jest bardziej precyzyjna w porównaniu do skrzyń biegów manualnych.

Zalety skrzyni hydrostatycznej:

• Płynna regulacja prędkości - idealna przy przeszkodach i w ciasnych ogrodach.
• Łatwe manewrowanie - świetna w ogrodach z drzewami, rabatami i wąskimi ścieżkami.
• Brak konieczności zmiany biegów - wygodna obsługa nawet dla początkujących.
• Lepsza kontrola z osprzętem - przy pracy z pługiem, przyczepką czy glebogryzarką.

Wady skrzyni hydrostatycznej:

• Wyższa cena traktorka.
• Droższy serwis i ewentualne naprawy.
• Minimalnie niższa efektywność na bardzo dużych, prostych terenach.

Skrzynia hydrostatyczna jest polecana dla osób ceniących wygodę, posiadających ogród o nieregularnym kształcie, często pracujących z osprzętem lub koszących w trudniejszym terenie.
