Prawidłowa obsługa i szybka diagnostyka usterek są kluczowe dla efektywnej i bezpiecznej pracy żurawi hydraulicznych HDS marki HIAB. Systemy sterowania, zarówno ręczne, jak i oparte na pilotach radiowych, informują operatora o stanie urządzenia za pomocą specjalnych kodów wyświetlanych na panelach kontrolnych. Zrozumienie tych komunikatów pozwala na szybkie zidentyfikowanie problemu i podjęcie odpowiednich działań naprawczych.
Zasady wyświetlania kodów usterek w systemach HIAB

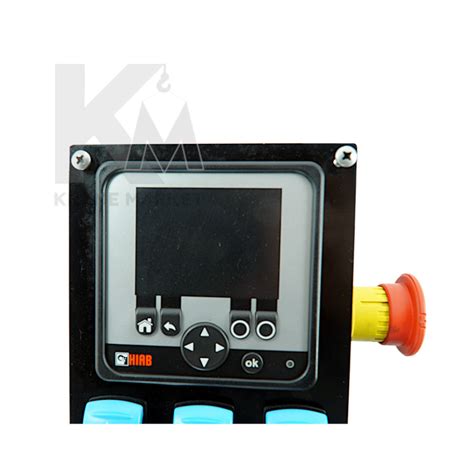

Na wyświetlaczu paneli sterowania HIAB (niezależnie od modelu, czy to MiniSpace, Space, Space 3000/4000/5000/6000) pojawiają się liczby jedno- lub dwucyfrowe. Ważne jest, aby zwrócić uwagę na informację o ilości błędów w systemie. Liczba z kropką w prawym dolnym rogu nie jest numerem konkretnej usterki, ale oznacza, ile błędów jest w systemie. Po tej informacji wyświetlane są kolejne liczby, które wskazują na konkretne kody usterek.
Najczęściej spotykane kody usterek i ich diagnostyka
Kod usterki 1. i 2. w systemie MiniSpace: Elektrozawór główny
Jeśli na wyświetlaczu pojawia się sekwencja 1., a następnie 2 w systemie MiniSpace, oznacza to przerwę lub zwarcie w obwodzie głównego elektrozaworu. Wskazuje to, że cewka na zaworze, znajdująca się zazwyczaj z tyłu za manetkami na głównym rozdzielaczu, jest uszkodzona. W celu weryfikacji należy ją wypiąć i zmierzyć jej rezystancję. Prawidłowa rezystancja dla takiej cewki powinna mieścić się w zakresie 20-100 Ohm.
Kod usterki 03: Problemy z pilotem lub wyłącznikiem bezpieczeństwa
Panel sterująco-kontrolny, wyposażony w trójkąt LED i czerwony wyłącznik bezpieczeństwa, posiada dwie wtyczki na górze obudowy. Jeśli wtyczka na pilocie nie łączy prawidłowo, powinien wyskakiwać błąd 03, sygnalizujący przerwę w obwodzie. Podobna sytuacja ma miejsce, gdy wciśnięty zostanie czerwony wyłącznik bezpieczeństwa.
Kod usterki 40: Błąd czujnika na bocianie (wysięgniku)
Błąd o numerze 40 zazwyczaj oznacza błąd czujnika na bocianie, na przykład tego związanego z koszem roboczym. Należy zweryfikować, czy błąd 40 pojawia się natychmiast po włączeniu systemu na panelu sterująco-kontrolnym i czy występuje za każdym razem. Zazwyczaj oznacza to przerwę w obwodzie tego czujnika. W przypadku wystąpienia tego kodu, czerwona dioda w trójkącie może mrugać, uniemożliwiając zdalne operowanie żurawiem, choć rozłożenie ręczne bywa nadal możliwe.
Warto sprawdzić, czy żuraw miał w przeszłości zamontowany kosz na bocianie. Żuraw powinien być wyposażony również w przełącznik pomiędzy normalną pracą a pracą z koszem. Spróbuj zlokalizować ten przełącznik - zazwyczaj znajduje się w okolicach panelu sterująco-kontrolnego.
Praktyczne wskazówki dotyczące rozwiązywania problemów
- Sprawdzenie okablowania: W przypadku błędów czujników i przerw w obwodach, zawsze należy sprawdzić kabel, czy nie jest uszkodzony. Można go "przegwizdać" miernikiem w celu weryfikacji ciągłości.
- Inspekcja wtyczek i złączy: Problemy z nieprawidłowym stykiem wtyczek, szczególnie przy pulpicie sterowania lub sterowniku, mogą powodować niestabilne działanie. Czasem wystarczy delikatnie przekręcić wtyczkę, aby przywrócić styk. Niestety, w niektórych przypadkach jedynym rozwiązaniem może być wymiana wtyczki lub gniazda.
- Serwis i konserwacja: Regularny serwis i dbałość o urządzenie są kluczowe dla jego długiej i bezproblemowej pracy. Na przykład, model HIAB 550 jest uznawany za jeden z najbardziej udanych żurawi HIABa, a jego żywotność zależy w dużej mierze od odpowiedniej konserwacji.
Przykłady rozwiązań z praktyki
W jednym z przypadków zdiagnozowano uszkodzenie kabla sterowania z kosza. Okazało się, że dosłownie metr od łącznika, gdzie podłącza się sterowanie kosza, jedna z żył była przerwana, co powodowało sporadyczne działanie. Dodatkowo, stwierdzono problem z wyrobioną wtyczką przy sterowaniu zdalnego operatora, co również skutkowało przerwami w działaniu. Tymczasowym rozwiązaniem było mocniejsze przekręcenie wtyczki, ale ostatecznie konieczna może być jej wymiana.
Rozumienie tych kodów i umiejętność podstawowej diagnostyki znacząco ułatwia szybkie przywrócenie pełnej funkcjonalności żurawia, minimalizując przestoje i koszty związane z jego eksploatacją.
