Pług obrotowy 6-skibowy: specyfikacja techniczna i zaawansowane rozwiązania

Pługi obrotowe, w tym modele 6-skibowe, stanowią kluczowe narzędzia w nowoczesnym rolnictwie, zapewniając wysoką wydajność, precyzję oraz wszechstronność w przygotowaniu gleby do siewu. Dzięki zaawansowanej konstrukcji i innowacyjnemu designowi, te maszyny umożliwiają skuteczną pracę w różnorodnych warunkach terenowych i glebowych.

Zabezpieczenia i systemy ochronne

Współczesne pługi obrotowe wyposażone są w szereg rozwiązań mających na celu ochronę zarówno samego narzędzia, jak i ciągnika, a także zapewnienie ciągłości pracy. Są one kluczowe dla zwiększenia trwałości sprzętu i minimalizacji ryzyka uszkodzeń.

Hydrauliczne zabezpieczenie NON-STOP

Innowacyjnym rozwiązaniem, które zapewnia bezpieczną pracę narzędzi rolniczych, jest funkcja zabezpieczenia na kamienie - hydrauliczne NON-STOP. Dzięki temu systemowi urządzenia są chronione przed uszkodzeniami spowodowanymi przez kamienie czy inne przeszkody terenowe. Mechanizm non-stop, działający w oparciu o hydrauliczny system, umożliwia absorpcję uderzeń, minimalizując ryzyko uszkodzeń i zapewniając ciągłość pracy.

Zabezpieczenie kołkowe

Zabezpieczenie kołkowe to system zabezpieczeń mechanicznych, który opiera się na zastosowaniu śrub zrywających. Takie rozwiązanie zwiększa trwałość urządzenia, minimalizując ryzyko uszkodzenia, szczególnie w przypadkach, gdy pług natrafi na swojej drodze przeszkody w glebie. Użytkownik zaoszczędzi czas oraz pieniądze na wymianę części.

Automatyczny system zabezpieczenia resorowego (non-stop) Kverneland

W pełni automatyczny system zabezpieczenia non-stop (resorowy) Kverneland zapewnia bezproblemową orkę w glebach z dużą ilością kamieni. Prosty system sprężynowy, zbudowany z piór resora, gwarantuje, że korpus pługa odchyli się, gdy trafi na kamienie czy inne przeszkody znajdujące się w ziemi. Pozwala to uniknąć gwałtownych uderzeń i możliwych uszkodzeń. Po minięciu przeszkody korpus pługa automatycznie powróci na wcześniej ustawioną, czyli prawidłową głębokość orki. Ten system spełnia wymagania wysokich standardów, gwarantując bezpieczną i szybką orkę. Mechaniczny system zabezpieczenia non-stop (resorowy) Kverneland umożliwia niezależne działanie na każdym korpusie, co gwarantuje doskonałą jakość orki.

Ustawienia dla różnych warunków glebowych

W zależności od rodzaju gleby pługi mogą być wyposażone w różne zestawy piór resora. Dla lekkich gleb tradycyjny resor z 5 piórami jest najlepszym wyborem dla uzyskania perfekcyjnej orki w warunkach kamienistych. Obecnie większość pługów jest dostarczanych z resorem wzmocnionym HD, zbudowanym z 7 piór. Taki system zapewnia bardzo dobre rezultaty orki w większości warunków. Dla ekstremalnie ciężkich gleb z bardzo dużą ilością kamieni zalecany jest resor podwójny.

Resor w pługach obracalnych w standardzie jest zbudowany z 7 piór (nacisk 900 kg). Dla bardzo ciężkich warunków glebowych istnieje możliwość zamontowania dodatkowych piór w resorze, a tym samym zwiększenia nacisku nawet do 1400 kg. Odbywa się to prosty i szybki sposób poprzez odkręcenie tylko jednej środkowej śruby.

Konstrukcja i kluczowe elementy

Solidna konstrukcja i wysokiej jakości materiały to fundament trwałości i efektywności pługa obrotowego.

Rama pługa

Rama jest istotnym elementem konstrukcji pługa. Ramy pługów Kverneland są poddawane obróbce cieplnej poprzez dwukrotną indukcję, a temperatura stali w tym procesie jest ściśle monitorowana. Dzięki temu rama uzyskuje 3 razy większą wytrzymałość. Elementy spawane krytycznie osłabiają wytrzymałość ramy pługa, dlatego ramy pługów Kverneland są wykonane z jednego kawałka stali, co zapewnia długą żywotność. Profil ramy 150x150 mm jest stosowany dla pługów 3, 4 i 5-korpusowych, z możliwością zamontowania dodatkowego korpusu.

Półzawiesane pługi obrotowe nowej generacji charakteryzują się wysoką wydajnością powierzchniową oraz optymalnym dopasowaniem do rozmaitych wariantów ogumienia traktora.

Paski hartowane

Paski hartowane o grubości 10 mm są wyjątkowo odporne na zużycie. Ich stożkowy przebieg do tyłu sprawia, że kamienie nie zostają zakleszczone, co minimalizuje ryzyko uszkodzeń.

Łożyska

Wszystkie łożyska podlegają konserwacji smarem, co zapewnia ich długotrwałą i bezawaryjną pracę.

Rodzaje korpusów orzących

Różnorodność typów korpusów umożliwia dopasowanie pługa do specyfiki gleby i oczekiwanego efektu orki.

• Lekki korpus: Dobrze nadaje się do pracy na stromych zboczach. Jest idealny do zrywania kęp i orki płaskiej, zapewniając szerokie odkładanie bruzdy.
• Wydłużony, skręcony kształt korpusu: Przeznaczony do gleb ciężkich i lepkich. Zapewnia dobre rozdrabnianie i możliwość pracy na zboczach, a także lekkość uciągu na glebach gliniastych i iłowych, jak również lekkich.
• Korpus do wysokiej prędkości roboczej: Zaprojektowany do pracy bez przerzucania gleby.
• Korpus uniwersalny: Wyróżnia się bardzo dobrym odkładaniem bruzdy i doskonałym rozdrabnianiem przy normalnej prędkości roboczej. Umożliwia czystą orkę dużych ilości pozostałości pożniwnych.
• Korpus ażurowy: Charakteryzuje się dużą zwrotnością, specjalnie przystosowany do gleb grząskich, średniociężkich i lepkich.
• Korpus z tworzywa sztucznego: Długa, ciągniona, skręcona i wysoka forma korpusu z tworzywa sztucznego przeznaczona jest do gleb o niewielkiej stabilizacji własnej. Zapewnia szerokie odkładanie bruzdy, a ziemia przepływa lekko. Należy go stosować tylko z redlicą dziobową.

Regulacja i precyzyjne ustawienia

Precyzyjna regulacja pługa to podstawa efektywnej i optymalnej orki.

Regulacja szerokości korpusu

W celu dopasowania sprzętu do specyfiki danego pola, pługi często posiadają regulację szerokości korpusu w zakresie, np. 32, 36, 40, 44 cm. Skalowana regulacja szerokości orki jest jednym ze szczególnych elementów wielu modeli. Operator pługu może dostosować szerokość roboczą do indywidualnych warunków oraz własnych preferencji, co umożliwia uzyskanie optymalnych rezultatów orki.

Regulacja szerokości cięcia pierwszej skiby i punktu ciągu

Szerokość cięcia pierwszego korpusu ustawia się za pomocą wrzeciona tylnego: jeżeli szerokość cięcia pierwszej skiby jest za mała, należy dłużej wkręcać wrzeciono. Punkt ciągu zgodny z wrzecionem przednim jest regulowany w zależności od kierunku, w którym ciągnik ciągnie. Jeżeli ciągnik ciągnie w kierunku obszaru zaoranego, należy wkręcać wrzeciono dłużej, co spowoduje wychylenie wahacza dolnego w kierunku obszaru zaoranego. Jeżeli ciągnik ciągnie w kierunku obszaru niezaoranego, wrzeciono należy wkręcać krócej, co wychyli wahacz dolny w kierunku obszaru niezaoranego. Niezależnie od siebie można szybko i dokładnie ustawić szerokość cięcia pierwszej skiby oraz punkt ciągu. Obie funkcje nie wpływają wzajemnie na siebie, eliminując konieczność korygowania ustawień. Duży, płynny zakres przestawiania umożliwia szybkie dopasowanie do wszelkich potrzeb lokalnych.

System Variomat

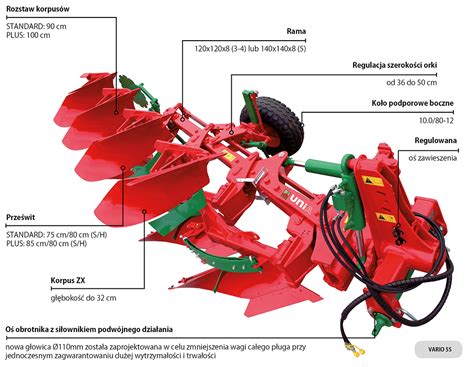

System Variomat, taki jak w modelach Kverneland, to płynna regulacja szerokości orki od 30 do 50 cm (12 - 20”) na korpus (w zależności od modelu). Zapewnia to zawsze perfekcyjną linię uciągu. System Variomat ma prawidłowe, oparte na równoległoboku połączenie na całej długości pługa.

Odstępy między korpusami

Odstęp pomiędzy korpusami może wynosić 85 cm lub 100 cm, co daje możliwość wykonania orki niezależnie od warunków pogodowych i glebowych. W przypadku dużej ilości resztek pożniwnych dostępny jest również odstęp wynoszący 115 cm.

Obracalne korpusy z regulacją ustawienia

Dzięki możliwości regulacji ustawienia pług perfekcyjnie i szybko dopasowuje się do ciągnika. System ten ma bardzo korzystny przebieg procesu wyzwalania siły. Najpierw przy ustalonym oporze uaktywnia się zabezpieczenie, a z czasem siła wyzwalania wzrasta wraz z wysokością wychylenia. Zapewnia to optymalne dopasowanie do różnorodnych warunków pracy, w tym wąską bruzdę wysiewu przy ciężkich i mokrych glebach. Łatwość obsługi zapewnia długa dźwignia.

Wyposażenie standardowe i opcjonalne

Standardowe i opcjonalne wyposażenie pługa obrotowego znacznie rozszerza jego funkcjonalność.

• Koło podporowe boczne: min. 10.0/75-15.3, zapewnia stabilną pracę na nierównych terenach.
• Belka zaczepowa: kat. II, do połączenia z ciągnikiem.
• Lemiesz z dłutem: odpowiednio wyprofilowany, pozwala na skuteczne przenikanie przez różne typy gleb.
• Skokowa regulacja szerokości: ułatwia dopasowanie do warunków polowych.

Wyposażenie opcjonalne

• Łamacze: skutecznie rozdrabniają skiby gleby.
• Amortyzator koła: minimalizuje wstrząsy, sprawiając, że urządzenie jest stabilniejsze.
• Dwufunkcyjny cylinder: na życzenie, umożliwia wychylenie ramy i przestawienie szerokości cięcia. Najpierw następuje przesunięcie i obrót, następnie automatyczne ustawienie do właściwej pozycji.

Przykładowe dane techniczne (dla pługa obrotowego JBM z zabezpieczeniem kołkowym)

Choć konkretne dane dla pługa 6-skibowego mogą się różnić w zależności od producenta, poniższe specyfikacje dla modeli 3-, 4- i 5-skibowych dają pogląd na typowe parametry:

Pługi Kverneland ES Variomat® - specyfika

Model ES Variomat® od dziesięcioleci jest najlepiej sprzedającym się modelem wśród zawieszanych pługów obracalnych Kverneland. Jego konstrukcja przybliża środek ciężkości do ciągnika, dzięki temu pługi ES mają bardzo małe zapotrzebowanie na udźwig. Model ES z 2 korpusami jest dostępny również jako pług konkursowy. System zabezpieczenia Auto-reset umożliwia wykonanie orki z wysoką wydajnością w każdych warunkach glebowych.
