Kompleksowy Przewodnik po Obsłudze i Bezpieczeństwie Wózków Widłowych

Wózki widłowe są niezbędnym elementem wyposażenia wielu zakładów pracy, magazynów, centrów logistycznych, fabryk i lotnisk, wspierając prace w hydraulice, rolnictwie, przemyśle spożywczym czy sądownictwie. Ich prawidłowa obsługa, znajomość budowy oraz przestrzeganie zasad bezpieczeństwa są kluczowe dla efektywnego funkcjonowania i uniknięcia niebezpiecznych sytuacji.

Urząd Dozoru Technicznego (UDT) i Egzamin na Wózki Widłowe

Kluczowym elementem w legalnej i bezpiecznej obsłudze wózków widłowych są uprawnienia nadawane przez Urząd Dozoru Technicznego (UDT). UDT to państwowa instytucja działająca na terenie całego kraju, zajmująca się nadzorem nad szeroko rozumianym bezpieczeństwem urządzeń technicznych. Egzamin na wózki widłowe, często określany jako egzamin UDT, jest przeprowadzany i oceniany przez ten organ.

Przebieg Egzaminu UDT

Egzamin na wózki widłowe składa się z dwóch części: teoretycznej i praktycznej. Teoretyczna część egzaminu służy ocenie wiedzy kandydata i składa się z 15 pytań zamkniętych z opcją jednokrotnego wyboru odpowiedzi. W celu zaliczenia testu należy udzielić prawidłowych odpowiedzi na minimum 11 z nich. Pozytywne zaliczenie części teoretycznej jest warunkiem koniecznym do przystąpienia do części praktycznej.

Część praktyczna obejmuje wykonanie przez operatora kilku prostych manewrów wózkiem jezdniowym. W jej trakcie egzaminowany musi koniecznie pamiętać o zasadach bezpieczeństwa, prawidłowym przygotowaniu do jazdy oraz świadomości otoczenia. W przypadku niepowodzenia w części praktycznej, na przykład nieprawidłowego wykonania manewrów, należy ponownie ustalić termin, wpłacić opłatę egzaminacyjną i przystąpić do obydwu części egzaminu na wózki widłowe.

Przygotowanie do Egzaminu UDT

Przystąpienie do egzaminu na wózki widłowe nie musi wiązać się ze stresem, o ile zostanie poprzedzone odpowiednimi przygotowaniami. Na oficjalnej stronie UDT w sekcji Kwalifikacje osób znaleźć można aż 276 pytań, które losowo mogą pojawić się na egzaminie. Operator musi znać wskazania ogranicznika udźwigu wózka, które pomagają uniknąć przeciążenia. Jednym z zagadnień często pojawiających się na egzaminie jest maksymalne wydłużenie łańcucha nośnego, które może spowodować utratę stateczności wózka. Ważne jest także, aby w dniu egzaminu stawić się punktualnie, wypoczętym i wyspanym.

Diagram Udźwigu Wózka Widłowego

Nie ma możliwości uzyskania uprawnień UDT na wózki bez znajomości metody odczytywania diagramu udźwigu. Jest to kluczowy element bezpieczeństwa i prawidłowej eksploatacji.

Czym jest Diagram Udźwigu i Udźwig Nominalny?

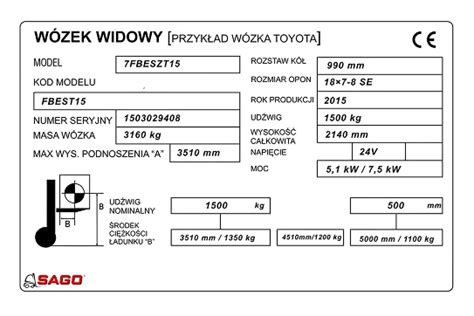

Diagram udźwigu to informacja, przedstawiona w formie tabelki lub wykresu, znajdującego się zawsze zarówno w dokumentacji urządzenia, jak i na jego powierzchni. Są to indywidualne wyliczenia dla każdego modelu pojazdu unoszącego, które zawierają informację o udźwigu nominalnym.

Udźwig nominalny stanowi określoną przez producenta maksymalną wagę ładunku, jaką może zostać uniesiona przez dany wózek widłowy na określoną wysokość. W przypadku obliczenia udźwigu nominalnego należy pamiętać o zachowaniu prawidłowego, wskazanego środka ciężkości, określonego również w diagramie udźwigu wózka.

Wyznaczanie Środka Ciężkości Ładunku

Wyznaczenie środka ciężkości ładunku nie jest trudnym zadaniem. W celu jego określenia należy długość pojedynczej widły podzielić przez dwa, gdyż tzw. "środek ciężkości ładunku" znajduje się dokładnie w połowie długości widły, odmierzanej od czoła wideł.

Jak Odczytać Diagram Udźwigu?

Diagram udźwigu wózka widłowego pozwala na określenie dwóch bardzo istotnych wartości z punktu widzenia operatora wózka widłowego:

1. Maksymalna wysokość unoszenia ładunku o konkretnej wadze. Wyznacza się ją posiadając wiedzę dotyczącą wagi ładunku oraz środka jego ciężkości. Dzięki tym dwóm danym z łatwością można określić jaka jest wysokość, na którą wózek może bezpiecznie unieść swój ładunek.
2. Dopuszczalna masa ładunku, w sytuacji gdy podana jest wysokość, na jaką należy unieść ładunek oraz jego środek ciężkości.

Znaczenie Umiejętności Odczytywania Diagramu

Umiejętne odczytywanie diagramu udźwigu wózka widłowego jest niezwykle istotne. Nadmiernie ciężki ładunek uniesiony na zbyt dużą wysokość może doprowadzić do utraty stateczności wózka, czyli jego równowagi. Następstwa mogą być opłakane w skutkach, takie jak:

• przewrócenie się wózka widłowego (uszkodzenie wózka, ładunku, operatora lub innego wyposażenia magazynu);
• upadek ładunku z dużej wysokości (uszkodzenie lub całkowite zniszczenie ładunku, stworzenie zagrożenia zdrowia i życia dla pracowników);
• uszkodzenie masztu wózka widłowego (np. wygięcie, odkształcenie, uszkodzenie układu podnoszenia).

Jak widać, odczytywanie danych z diagramu udźwigu wózka jest bardzo istotne i nie może przebiegać nieprawidłowo.

Przykłady Odczytywania Wartości z Diagramu

Przykład 1: Mając ładunek o masie 1300 kg i środku ciężkości 700 mm, z przykładowego diagramu można odczytać, iż maksymalna wysokość, na jaką można unieść ładunek o tej masie przy użyciu tego pojazdu, to 3000 mm (3 metry).

Przykład 2: Gdy regały magazynowe, na których trzeba umieścić towar, mają wysokość 2 metrów, a odległość środka ciężkości ładunku od czoła wideł wynosi 1000 mm, na podstawie diagramu można wywnioskować, iż unoszony i umieszczany na tej wysokości ładunek nie może mieć wagi większej niż 900 kg (o ile, oczywiście, jest to również zgodne z możliwościami wspomnianego regału).

Diagram Udźwigu w Pytaniach Egzaminacyjnych

Pytania dotyczące diagramu udźwigu wózka widłowego to ważny element, pojawiający się zawsze na teoretycznym egzaminie UDT na wózki widłowe, bez względu na to, czy egzaminowany ubiega się o uprawnienia na wózki widłowe spalinowe czy wysokiego składowania. Nie można zdać egzaminu UDT bez umiejętności odczytywania danych z diagramu.

Budowa i Rodzaje Wózków Widłowych

Wózki widłowe to skomplikowane maszyny, których zrozumienie jest kluczowe dla bezpiecznej i efektywnej pracy.

Podstawowe Elementy Konstrukcyjne

Każdy wózek widłowy wyposażony jest w następujące elementy:

• Układ podnoszenia wyposażony w maszt, który może mieć nawet kilkanaście metrów. Odpowiada on bezpośrednio za podnoszenie, unoszenie i opuszczanie ładunków.
• Widły pozwalające podnosić towary na paletach.
• Płytę czołową, do której przymocowany jest maszt i widły.
• Ramę bezpieczeństwa (kabina), która chroni operatora. Elementy bezpieczeństwa, takie jak pas bezpieczeństwa, podpory i przeciwwaga, są kluczowe w ochronie operatora.
• Układ sterowania, który wyróżnia się zamieszczoną przy kierownicy i pedałach dźwignią.

Na prawidłowe działanie wózka widłowego składa się kilka układów, znanych z innych pojazdów, a także m.in. układ przeniesienia napędu. Dodatkowo wózki mogą posiadać wymienny osprzęt, tj. chwytaki, przesuw boczny, uchwyty czy obrotnicę.

Klasyfikacja Wózków Widłowych

Wózki widłowe można klasyfikować ze względu na napęd oraz budowę.

Podział ze względu na napęd:

• Elektryczne
• Spalinowe
• Gazowe
• Ręczne

Podział ze względu na budowę:

• Systemowe: Używane na magazynach, charakteryzują się niewielkim ciężarem i zwrotnością.
• Podnośnikowe: Stosowane do przewożenia ładunków o większej masie.
• Podwieszane: Umożliwiają transport razem z towarami.
• Boczne: Odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach, gdzie nie ma dużych możliwości manewru.
• Przeciwwybuchowe: Stworzone do transportu niebezpiecznych materiałów.
• Podnośnikowe (wysokiego składowania): Mają dłuższe maszty, pozwalające składować materiały na wyższych wysokościach.
• Bramowe: Ich rama ma kształt bramy i obejmuje transportowany towar.

Zastosowanie Wózków Widłowych

Najczęściej wózki widłowe użytkowane są na magazynach, gdzie charakteryzują się zamieszczonymi z przodu widłami, które umożliwiają podnoszenie i przewożenie palet. Są zatem niezbędne w asortymencie każdego dobrze zorganizowanego magazynu. Obecnie maszyny te wspierają również pracę m.in. w hydraulice, rolnictwie, przemyśle spożywczym, sądownictwie, a nawet na lotnisku. Zatem wózki widłowe mają szersze zastosowanie niż tylko w centrach logistycznych, fabrykach, zakładach produkcyjnych czy na magazynach sklepowych.

Maszty w Wózkach Widłowych

Maszt w wózku widłowym jest jednym z najważniejszych elementów konstrukcji urządzenia, ponieważ odpowiada bezpośrednio za podnoszenie, unoszenie i opuszczanie ładunków. Każdy wózek musi posiadać maszt o określonych parametrach odpowiadających jego udźwigowi maksymalnemu. To właśnie dzięki masztowi możliwe jest składowanie towarów na wysokich regałach, a dodatkowo pełni on rolę stabilizatora i pomaga w utrzymaniu równowagi.

Rodzaje Masztów

• Maszt Simplex: Standardowy, prosty maszt o pojedynczej budowie, umieszczony centralnie. Wykorzystywany przede wszystkim w urządzeniach o niewielkim zakresie podnoszenia.
• Maszt Duplex: Rozwiązanie stosowane w pojazdach o średnim i dużym udźwigu maksymalnym.
• Maszt Triplex: Najbardziej zaawansowany typ masztu, pozwalający na operację unoszenia ładunków na duże wysokości.

Awaria i Naprawa Masztów

Pomimo tego, że maszty produkuje się z bardzo wytrzymałych materiałów, czasami zdarzają się sytuacje, kiedy ulegają awarii. Przyczyn może być wiele - od różnego rodzaju zdarzeń losowych, aż po awarie wynikające z nieprawidłowej eksploatacji pojazdu. Operator wózka powinien podnieść na wysokość 20 centymetrów ładunek odpowiadający maksymalnemu dopuszczalnemu udźwigowi i obserwować tempo opadania wideł, aby przekonać się, czy układ podnoszenia działa prawidłowo i nie wymaga ingerencji wykwalifikowanego serwisu. W przypadku wystąpienia zagrożenia, na przykład uszkodzenia przewodu hydraulicznego zasilającego, operator powinien natychmiast przerwać pracę i poinformować swojego przełożonego.

W przypadku awarii można zdecydować się na wymianę masztu na nowy lub przeprowadzenie profesjonalnej regeneracji masztu wózka widłowego. W przypadku większości awarii możliwe są naprawy spawalnicze oraz regeneracja masztu wózka widłowego, które są doskonałą alternatywą dla kupna nowych części. Wózki widłowe oraz dźwignice w świetle obowiązującego prawa podlegają nadzorowi Urzędu Dozoru Technicznego (UDT). Spawacz z uprawnieniami UDT bez większych trudności dokona napraw lub podejmie się regeneracji masztu wózka widłowego. Dobry specjalista poradzi sobie z naprawą większości uszkodzeń czy pęknięć wynikających z eksploatacji wózków widłowych, a każda tego typu naprawa jest poprzedzona dokładnymi oględzinami.

Podstawowe Zasady Obsługi i Bezpieczeństwa Wózków Widłowych

W przypadku podstaw obsługi wózków widłowych, niezależnie od tego, czy jest to wózek widłowy spalinowy, elektryczny, wysokiego składowania czy terenowy, postępowanie powinno być takie samo.

Ogólne Wymogi Przed Rozpoczęciem Pracy

• Do obsługi wózków widłowych powinni przystępować tylko przeszkoleni operatorzy.
• Przed przystąpieniem do obsługi urządzenia należy zapoznać się z jego instrukcją oraz z najważniejszymi informacjami, takimi jak np. wykres udźwigu pojazdu.
• Należy upewnić się co do prawidłowego stanu technicznego wózka, który ma zostać poddany eksploatacji. Chodzi tu przede wszystkim o oględziny, czy wózek widłowy nie posiada żadnych uszkodzeń mechanicznych. Operator musi być świadomy, że błędne podłączenie biegunów akumulatora lub sprawdzenie stopnia naładowania akumulatora w nieprawidłowy sposób może spowodować uszkodzenie pojazdu.
• Pogorszenie warunków pracy operatora, takie jak ładunek ograniczający widoczność, również wymaga szczególnej ostrożności i dostosowania techniki jazdy, aby zapewnić bezpieczeństwo.

Zasady Bezpiecznej Jazdy Wózkiem Widłowym

• Obsługa wózka widłowego i jazda nim powinna odbywać się po wyznaczonych drogach transportowych z uwzględnieniem ewentualnego ruchu pieszych, ograniczeń prędkości oraz zachowaniem zasad bezpieczeństwa.
• Nie powinno się zatrzymywać wózków widłowych na wzniesieniach; w przypadku wzniesień wózek widłowy zawsze powinien wjeżdżać na nie przodem.
• Podczas jazdy wózkiem widłowym widły powinny być zawsze opuszczone.

Zasady Unoszenia Ładunków

Obsługa wózka widłowego to w dużej mierze operowanie ładunkami za pomocą wideł i hydrauliki. Wózki podnośnikowe przeznaczone są do unoszenia ładunków, pobierania ich z regałów czy ciężarówek i składowania w wyznaczonych miejscach, a także późniejszego pobrania i kompletacji palet. Bezpieczna obsługa wózka widłowego zakłada, że:

• Zabronione jest unoszenie na widłach pracowników.
• W trakcie podnoszenia ładunków wózek nie może być w ruchu.
• Waga ładunków względem wysokości podnoszenia powinna być ustalona na podstawie wykresu udźwigu wózka widłowego.

Obowiązki Operatora Wózka Widłowego

Od operatorów wózków widłowych wymaga się nie tylko umiejętności transportowania i unoszenia palet, ale również szybkiej oceny sytuacji, odpowiedzialności oraz znajomości zasad obsługi pojazdów. Obowiązkiem operatora jest używać wózka widłowego zgodnie z jego przeznaczeniem oraz instrukcją obsługi.

Wymagane Kwalifikacje i Sprawność

Każda osoba podejmująca się obsługi wózka widłowego musi:

• posiadać aktualne uprawnienia na wózki jezdniowe podnośnikowe;
• przejść psychotesty;
• uzyskać zaświadczenie lekarskie o braku przeciwwskazań do pracy na widlakach.

Pracownik przystępujący do obsługi wózka widłowego nie może być pod wpływem alkoholu ani substancji psychoaktywnych.

Codzienne Czynności Kontrolne

Przed uruchomieniem silnika operator powinien sprawdzić, czy wózek widłowy, który będzie obsługiwał, nie posiada żadnych mechanicznych uszkodzeń lub wycieków, które mogłyby stanowić zagrożenie. Instrukcja eksploatacji wózka nakazuje także regularne przeglądy konserwacyjne. Istotne jest również sprawdzenie poziomu płynu hamulcowego, oświetlenia itp. Warto upewnić się, że po uruchomieniu silnika maszyna pracuje prawidłowo - równo i miarowo. W przypadku wózków widłowych spalinowych należy także zaobserwować, czy w trakcie jazdy spaliny nie zmieniają nietypowo barwy oraz czy wszystkie elementy układu pracują poprawnie.

Bezpieczeństwo Podczas Pracy

Posługując się wózkiem widłowym, operator powinien mieć zapięte pasy bezpieczeństwa, posiadać kask oraz odpowiednią odzież roboczą.

Obowiązki po Zakończeniu Pracy

Po zakończeniu pracy obowiązkiem operatora jest bezpieczne zaparkowanie urządzenia oraz sporządzenie notatek i uwag odnośnie obsługi wózka widłowego. Hamulec ręczny powinien być zaciągnięty, a widły opuszczone. Należy pamiętać także o zapewnieniu bezpieczeństwa maszynom po zakończeniu pracy, mowa tu m.in. o sprawdzeniu stanu wózka widłowego po skończonej obsłudze, a także zaparkowaniu pojazdu w bezpiecznym, wyznaczonym do tego miejscu, które powinno być suche i chłodne.

Szkolenia i Uprawnienia na Wózki Widłowe

Wiele firm wciąż poszukuje pracowników z uprawnieniami na prowadzenie i konserwację wózków widłowych.

Kurs na Operatora Wózków Widłowych

Nie sposób nauczyć się jazdy wózkiem widłowym bez bezpośredniego kontaktu z tym urządzeniem. Najlepszą metodą, by poznać tajniki obsługi wózka widłowego, jest uczęszczanie na kurs na widlaki. Na specjalistycznym kursie kandydat uczy się wszystkiego od podstaw. Najczęściej kursy dzielą się na część teoretyczną, przygotowującą m.in. z zakresu budowy urządzeń, zasad BHP czy prawidłowej eksploatacji, oraz część praktyczną, czyli ćwiczeń z obsługi wózka. Po takim szkoleniu kandydat na operatora zdaje egzamin państwowy przed komisją egzaminacyjną powołaną przez Urząd Dozoru Technicznego. W niektórych szkołach średnich spotkać można także specjalne symulatory widlaków służące do nauki obsługi.

Ważność i Przedłużanie Uprawnień

Uzyskane kwalifikacje UDT na wózki widłowe wydawane są na określony okres, po którego upływie należy je odnowić lub przedłużyć. Uprawnienia dzielą się następująco:

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniające również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.

Przedłużenie uprawnień na widlaki jest bezpłatne, jednak stosowny wniosek należy złożyć do lokalnego oddziału UDT najpóźniej na miesiąc przed wygaśnięciem aktualnego zezwolenia.

Konsekwencje Braku Ważnych Uprawnień

W przypadku braku aktualnych uprawnień osoba podejmująca się obsługi wózka widłowego, a także firma, mogą w przypadku kontroli otrzymać karę finansową za niestosowanie się do przepisów. Obsługa wózków widłowych to niezwykle szerokie zagadnienie, dlatego każdy, kto decyduje się na rozpoczęcie pracy jako operator wózka widłowego, powinien przygotować się do niej jak najlepiej. Pomóc w tym może kurs na widlaki, a także zapoznanie się z instrukcją obsługi pojazdu oraz diagramem udźwigu wózka widłowego. W tym zawodzie niezbędna jest także odpowiedzialność i umiejętność przewidywania, która pozwala odpowiednio zaplanować obsługę ładunków.
