Budowa i rola poduszki silnika w ciągniku rolniczym

Ciągnik rolniczy to kluczowe narzędzie pracy dla wielu rolników, niezależnie od regionu czy rodzaju upraw. Jego konstrukcja opiera się na kilku kluczowych komponentach, które wspólnie tworzą wydajny i niezawodny mechanizm. W tym artykule skupimy się na budowie i roli poduszki silnika, ale omówimy również inne ważne elementy, takie jak silnik, kabina, układ napędowy, hydrauliczny, oświetlenie oraz systemy bezpieczeństwa.

Czym jest poduszka silnika?

Poduszki pod silnikiem są niewielkimi elementami gumowo-metalowymi (lub metalowo-gumowymi, hydraulicznymi bądź elektro-hydraulicznymi), które łączą silnik i skrzynię biegów z nadwoziem pojazdu. Ich główną rolą jest ruchome połączenie pomiędzy silnikiem a karoserią, a także tłumienie wibracji i hałasu generowanego podczas pracy jednostki napędowej, zapobiegając ich przenoszeniu na karoserię. Dzięki temu drgania nie są odczuwalne przez operatora, co podnosi komfort jazdy.

Tłumienie drgań silnika jest szczególnie istotne w autach wyposażonych w silniki wysokoprężne, które generują najsilniejsze drgania, ale takie samo rozwiązanie stosowane jest w autach z motorami benzynowymi. Wibracje pochodzące z silnika zazwyczaj są najbardziej zauważalne podczas pracy na biegu jałowym. W niektórych ułożeniach cylindrów, takich jak silniki w układzie V6, emitują mniejsze wibracje, jednak występują one zawsze zarówno w silnikach Diesla, jak i benzynowych.

Poduszka pod silnikiem to element eksploatacyjny, który zużywa się podczas zwykłej eksploatacji samochodu. Zawieszenie silnika zazwyczaj składa się z trzech poduszek: dwie mocowane są do silnika, a jedna służy do podparcia (lub podwieszenia) skrzyni biegów. Podzespoły te zużywają się najczęściej równomiernie, dlatego poduszki silnika należy wymieniać parami. W wielu przypadkach jest konieczna wymiana również poduszki skrzyni biegów.

Rodzaje poduszek silnika

Mocowanie silnika może wykorzystywać różne rodzaje poduszek silnikowych, które różnią się budową i sposobem działania. Najbardziej zaawansowane rodzaje poduszek stosowane są zazwyczaj w autach z silnikiem Diesla, które generują najsilniejsze drgania.

• Klasyczna poduszka silnika (metalowo-gumowa)

  Składa się z elastycznej gumy zamkniętej w metalowej obudowie. Guma naturalna cechuje się dobrą elastycznością, która jest niezbędna do prawidłowego tłumienia hałasu i wibracji. Jest to najpopularniejszy typ poduszek pod silnikiem i stanowi rozwiązanie montowane w większości samochodów. Pozwala skutecznie redukować drgania silnika, co ma pozytywny wpływ na komfort podróżowania.

  Przez wiele lat producenci samochodów korzystali z części metalowo-gumowych. Niestety, guma naturalna nie radzi sobie dobrze z olejami i paliwami.

• Hydrauliczna poduszka silnika

  Wyróżnia się tym, że zamiast twardej gumy stosowana jest metalowa puszka z membranami wypełnionymi olejem lub glikolem. Cechuje się wyższą skutecznością tłumienia drgań, dzięki czemu eksploatacja auta jest bardziej komfortowa. Poduszki hydrauliczne zaczęły pojawiać się w pojazdach w latach 80., a w latach 90. były popularne w wielu samochodach. Są skuteczniejsze niż poduszki konwencjonalne i często znajdują zastosowanie w nowoczesnych autach.

  W zależności od konstrukcji i funkcjonalności, wyróżniamy 2 rodzaje poduszek hydraulicznych - pasywne i aktywne. Pasywne regulowane są tylko w fazie produkcji, przed zamontowaniem w samochodzie.

• Hydrauliczno-elektryczna (aktywna/przełączalna) poduszka silnika

  Jest to najbardziej zaawansowany typ poduszki. Oprócz membran i oleju stosowany jest również siłownik, który dodatkowo stabilizuje silnik w zależności od jego obciążenia. Ten typ poduszek stosowany jest w nowoczesnych pojazdach. Skuteczność poduszki tego rodzaju wynika z aktywnego przeciwdziałania wstrząsom, na podstawie odczytów z czujników. Takie mocowanie może być stosunkowo miękkie na biegu jałowym, aby pochłaniać niepożądane wstrząsy pochodzące od zapłonów w komorze spalania, a następnie usztywniać przy wyższych prędkościach silnika i obciążeniach, aby ograniczyć niepożądane ruchy silnika.

  System ACM (Active Control Engine Mount) uruchamiany podciśnieniem służy do redukcji współczynnika Hałas-Wibracje-Tarcie (HWT). Przednie mocowanie silnika ma pustą komorę wypełnioną glikolem, podzieloną na trzy części: komora płynu, komora sprężania i komora ciśnieniowa, która umożliwia zmianę sztywności mocowania po zastosowaniu podciśnienia. Cykl pracy Zaworu Przełączającego Podciśnienie (VSV) na zewnętrznej stronie uchwytu jest kontrolowany przez moduł sterujący układu napędowego (PCM). Gdy silnik pracuje na biegu jałowym, PCM uziemia obwód do solenoidu VSV, umożliwiając wprowadzenie podciśnienia do poduszki. To sprawia, że mocowanie jest bardziej zgodne i pozwala pochłaniać więcej wibracji i wstrząsów. Zasilanie zaworu sterującego VSV jest kierowane przez przekaźnik wtrysku paliwa.

  W Lexusie ES350 zastosowano bardziej zaawansowaną konfigurację w celu zmniejszenia NVH (Hałas-Wibracje-Twardość). W tej aplikacji w aktywnym mocowaniu silnika powstaje „przeciw-wibracja”, która pomaga wyeliminować drgania silnika. Poduszka Lexusa ma własny oddzielny komputer (ECU Active Control Engine Mount). Wejścia z czujnika przyspieszenia, przymocowane do przednich mocowań silnika, monitorują ilość drgań silnika. Jednostka sterująca zasila następnie siłownik wewnątrz aktywnego uchwytu, aby wytworzyć wstrząs, który zmniejsza intensywność wibracji. Jednostka sterująca ACM sprawdza również inne wejścia danych za pośrednictwem magistrali komunikacyjnej Controller Area Network (CAN), obejmujące współczynnik obciążenia silnika, temperaturę płynu chłodzącego silnika, położenie przekładni, prędkość pojazdu, a nawet temperaturę powietrza zewnętrznego.

  Mocowania silników MR (Magnetoreologiczne)

  Wykorzystują magnetyczne płyny reologiczne (MRF), które zawierają małe cząstki żelaza zawieszone w cieczy. Gdy prąd elektryczny lub pole magnetyczne są przykładane do płynu, cząstki żelaza ustawiają się w linii i skutecznie zwiększają lepkość płynu. Sztywność mocowań silnika MR można regulować w czasie rzeczywistym, aby dopasować wymagania tłumienia silnika do zmiany prędkości i obciążenia. System wymaga mikroprocesora i danych wejściowych, które są już dostępne dla modułu sterującego układu napędowego.

Uszkodzona poduszka silnika - objawy awarii

Objawy problemów z poduszką silnika nie są jednoznaczne i mogą przypominać inne usterki, np. stuki w zawieszeniu, ślizganie się sprzęgła, uszkodzenie dwumasowego koła zamachowego, a nawet wypadanie zapłonu. Przed wymianą elementu warto więc upewnić się, że winowajcą jest na pewno zużyta poduszka silnika. Objawy zerwania łatwo zauważyć na pierwszy rzut oka, ale mniejsze zużycie nie rzuci się w oczy tak łatwo. Po czym poznać awarię? Oto najczęstsze objawy uszkodzenia poduszki silnika:

• Drgania na kierownicy: Najczęstszym objawem awarii są mocne wibracje silnika odczuwalne na kierownicy oraz innych elementach kabiny pasażerskiej. W wielu przypadkach powodują one rezonans elementów wnętrza. Podwyższone wibracje karoserii mogą być zauważalne także w czasie mrozów.
• Hałas: Zły stan poduszki silnika zdradzą wszelkie niepokojące odgłosy, np. stuknięcia, dudnienia czy metaliczne brzęczenie. Mogą pojawiać się także podczas przejazdu przez nierówności.
• Szarpnięcia podczas ruszania: Charakterystycznym objawem awarii poduszek silnika jest szarpnięcie podczas ruszania. Towarzyszy temu głuche lub metaliczne stuknięcie. W przypadku silników Diesla podobne niepokojące objawy może dawać uszkodzenie tzw. dwumasy.
• Problemy z wrzuceniem biegów: Gdy poduszki silnika i skrzyni są zużyte, mogą pojawić się problemy z precyzyjnym wrzucaniem biegów. Najczęściej dotyczą one biegu pierwszego oraz wstecznego. Dotyczy to zarówno przekładni manualnych, jak i automatycznych. W takim przypadku należy wymienić poduszki silnika oraz poduszkę utrzymującą skrzynię biegów.
• Mocne wibracje podczas odpalania i gaszenia silnika: Poduszka silnika to element stabilizujący silnik, więc gwałtowne wibracje podczas gaszenia i odpalania jednostki świadczą o zużyciu podpór. Specyficzne szarpnięcia lub dudnienia w czasie uruchamiania albo gaszenia silnika.
• Odgłosy stukania podczas hamowania silnikiem: Jeśli po odpuszczeniu pedału gazu i hamowania silnika słyszysz wyraźne szarpnięcie i stuknięcie, warto sprawdzić stan poduszek. Objawem zużytej poduszki jest gorsze stabilizowanie silnika.
• Ruch drążka zmiany biegów: Innym symptomem, po którym rozpoznasz usterkę, jest ruch drążka zmiany biegów. Jeśli porusza się on w przód i w tył podczas przyspieszania, hamowania czy zmiany biegów, poduszka silnika może już prawdopodobnie wymagać wymiany.
• Wycieki oleju: Ślady oleju są objawem, który dotyczy głównie poduszek hydraulicznych. Olej na poduszkach silnikowych może jednak pojawić się także z innych źródeł.

Najczęstsze przyczyny uszkodzenia poduszki silnika

Poduszki silnikowe należą do części eksploatacyjnych, a ich żywotność wynosi ok. 100-150 tys. km. W silniku wysokoprężnym mogą zużywać się szybciej, co wynika z silniejszych drgań oraz większej masy jednostki. Czasami bywa jednak tak, że uszkodzenie poduszki silnika następuje znacznie wcześniej niż powinno to mieć miejsce. Oto czynniki przyspieszające zużycie poduszek:

• Dynamiczny styl jazdy
• Duża moc silnika
• Częsta jazda na niskich obrotach silnika
• Korozja zaczepów
• Zanieczyszczenie olejem silnikowym lub innymi płynami eksploatacyjnymi
• Gwałtowna zmiana biegów
• Nieprawidłowy montaż poduszek silnika
• Wpływ czynników atmosferycznych, który może mieć negatywny wpływ na jej żywotność
• Brak kontroli stanu poduszek silnika
• Nieprawidłowe używanie sprzęgła

Bardzo ważne jest to, aby nie lekceważyć już początkowych objawów mogących sugerować uszkodzenie poduszki, ponieważ pomoże to w przyszłości uniknąć poważniejszych usterek.

Wymiana i koszt poduszek silnika

Poprawnym sposobem na przywrócenie pożądanego stanu jest wymiana uszkodzonej części na nową, o tej samej charakterystyce. Poduszki silnika nie należą do drogich części samochodowych. Koszt samej poduszki waha się od ok. 20 do nawet 400 zł. Droższe części zamienne to zazwyczaj podpory hydrauliczne oraz elektryczne, skuteczniejsze w izolowaniu pracy silnika. Pamiętaj, że poduszki silnika to części wymieniane parami, więc w wyliczeniach należy uwzględnić obie sztuki. Wiele osób zastanawia się nad tym, kiedy konieczna jest wymiana poduszki silnika. Standardowo zaleca się ją po przejechaniu 150 000 km, jednak mogą pojawiać się też sytuacje, że taka operacja musi być przeprowadzona wcześniej.

Do ceny poduszek należy doliczyć oczywiście robociznę. Koszt wymiany jednej poduszki u mechanika to ok. 50-150 zł. Jeśli jednak masz do dyspozycji kanał lub podnośnik, możesz wykonać to samodzielnie. Jednakże zakup poduszek hydraulicznych niskiej jakości, albo zastosowanie konwencjonalnej poduszki metalowo-gumowej może okazać się katastrofalne w skutkach.

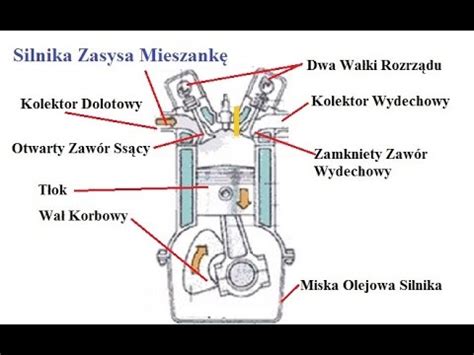

Silnik - serce ciągnika rolniczego

Silnik to serce każdego ciągnika rolniczego, które napędza wszystkie jego funkcje. Współcześnie stosuje się głównie silniki wysokoprężne (Diesla), charakteryzujące się wysoką wydajnością i trwałością. Przekształcają one energię chemiczną paliwa w energię mechaniczną, czyli siłę napędową maszyny. Budowa opiera się na tłokach, wałku korbowym, cylindrach oraz układzie rozrządu. Ważnym elementem jest również układ chłodzenia, zapobiegający przegrzewaniu się podczas pracy. W zależności od potrzeb rolnika ciągniki mogą być wyposażone w różne typy silników. Najpopularniejsze są silniki czterosuwowe, cechujące się prostotą konstrukcji i łatwością obsługi.

Układ jezdny

Układ jezdny w ciągniku rolniczym to jego fundament ruchu. Obejmuje osie/mosty, koła i ogumienie. To właśnie on decyduje o tym, jak maszyna poradzi sobie na różnych nawierzchniach: od asfaltu, przez żwir, aż po grząskie pola. Wybór odpowiedniego mechanizmu jezdnego ma kluczowe znaczenie - wpływa na komfort operatora, wydajność pracy oraz bezpieczeństwo. Układ jezdny może przyjmować formę kołową, gąsienicową lub półgąsienicową - w zależności od rodzaju podłoża. Do układu jezdnego dołączone są mechanizmy przenoszące napęd - skrzynia biegów i sprzęgło, które odpowiadają za przekazywanie mocy z silnika do kół i osprzętu roboczego.

Rodzaje układów jezdnych

• Ciągniki kołowe: Zdecydowanie najczęściej spotykane i najbardziej uniwersalne rozwiązanie w rolnictwie. Są szybkie, zwrotne i niezawodne zarówno w pracy polowej, jak i podczas jazdy po drogach publicznych. Dzięki napędowi 4x4 i odpowiedniemu ogumieniu zapewniają dobrą przyczepność na większości gleb, a jednocześnie nie wymagają skomplikowanej obsługi ani specjalistycznego serwisu.
• Ciągniki gąsienicowe: Rozwiązanie specjalistyczne, stosowane głównie w dużych gospodarstwach i w bardzo trudnych warunkach terenowych, np. na silnie podmokłych polach lub glebach o wyjątkowo niskiej nośności. Dzięki dużej powierzchni styku z podłożem zapewniają wysoką przyczepność i ograniczają ugniatanie gleby, jednak wiążą się z wyższymi kosztami zakupu, eksploatacji i serwisowania. Gąsienice sprawdzają się najlepiej na grząskim, miękkim terenie.
• Ciągniki półgąsienicowe: Rozwiązanie niszowe, łączące cechy układu kołowego i gąsienicowego. Stosowane są głównie w maszynach o dużej mocy, przeznaczonych do pracy w zmiennych i wymagających warunkach.

Masa ciągnika to często niedoceniany parametr, który może znacząco wpłynąć na efektywność pracy maszyny. Cięższe pojazdy oferują większą stabilność i lepszą przyczepność, szczególnie na pochyłościach i w trudnym terenie. Dlatego przy wyborze układu jezdnego należy uwzględnić nie tylko wagę ciągnika, ale również sposób jej rozkładu oraz planowane obciążenia.

Układ przeniesienia napędu

Mechanizm przenoszący napęd to kluczowy element, który łączy silnik z kołami i osprzętem roboczym. Jego główne zadanie to przekazywanie momentu obrotowego, czyli siły wprawiającej maszynę w ruch. Bez tego układu ciągnik nie mógłby wykonywać żadnych prac - od orki po transport. Skrzynia biegów i sprzęgło to duet, który zapewnia operatorowi kontrolę nad prędkością i momentem obrotowym. Tradycyjne skrzynie mechaniczne umożliwiają precyzyjne dopasowanie parametrów jazdy - zarówno podczas pracy w polu, jak i w trakcie poruszania się po drogach. Sprzęgło pełni funkcję łącznika między silnikiem a skrzynią biegów.

Dzięki temu możliwe jest dostosowanie prędkości jazdy i siły uciągu do aktualnych warunków pracy. Ciągnik może poruszać się powoli i precyzyjnie w polu, a następnie szybko przemieścić się drogą dojazdową.

Wałek odbioru mocy (WOM)

Kluczowym elementem systemów przekazywania mocy i osprzętu jest wałek odbioru mocy (WOM), który przekazuje energię z silnika do maszyn współpracujących. Dzięki temu możliwe jest jednoczesne wykonywanie prac polowych i napędzanie narzędzi, takich jak prasy czy kosiarki. To znacząco zwiększa efektywność pracy - zwłaszcza w intensywnych okresach sezonowych. WOM synchronizuje pracę ciągnika z osprzętem, co przekłada się na lepszą organizację pracy i wyższą efektywność w gospodarstwie.

Nowoczesne ciągniki rolnicze wyposażone są w zaawansowane systemy WOM, które działają niezależnie od prędkości jazdy. Oznacza to możliwość precyzyjnego dostosowania parametrów pracy do warunków terenowych - niezależnie od tego, czy pracuje się na równym polu, czy w trudnym, nierównym terenie.

Układ hydrauliczny

Układ hydrauliczny w ciągniku to znacznie więcej niż tylko źródło mocy dla TUZ-a. To złożony system, który zasila wiele funkcji i urządzeń, czyniąc ciągnik maszyną wielozadaniową. Podnośnik hydrauliczny (TUZ) oraz trzypunktowy układ zawieszenia to elementy, które znacząco wpływają na komfort i jakość pracy w gospodarstwie. Umożliwiają one nie tylko podnoszenie i opuszczanie narzędzi, ale również ich precyzyjne ustawienie względem podłoża - co ma kluczowe znaczenie przy takich pracach jak siew czy uprawa gleby.

Energia przekazywana jest za pomocą cieczy pod ciśnieniem, co umożliwia płynne i precyzyjne sterowanie różnymi komponentami, takimi jak np. przyczepy z siłownikami. W praktyce oznacza to możliwość jednoczesnego wykonywania wielu operacji - np. podnoszenia narzędzia i regulacji jego ustawienia. Współczesne gospodarstwa coraz częściej korzystają z takiej wielozadaniowości. W przyszłości możemy spodziewać się dalszego rozwoju układów hydraulicznych, m.in. w kierunku zwiększenia precyzji i wydajności.

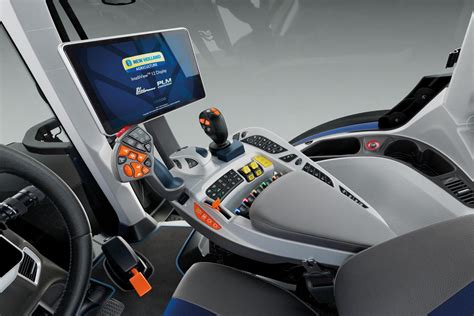

Kabina operatora

Kabina operatora w ciągniku rolniczym to nie tylko miejsce pracy - to centrum dowodzenia, które każdego dnia wpływa na komfort, bezpieczeństwo i wydajność operatora. Współczesne projekty kabin koncentrują się na ergonomii - każdy detal, od rozmieszczenia przycisków po kształt fotela, jest zaprojektowany z myślą o wygodzie i funkcjonalności. Wszystko powinno być w zasięgu ręki, a fotel - dopasowany do operatora, a nie odwrotnie. Dzięki temu praca staje się bardziej naturalna i mniej obciążająca dla organizmu.

Nowoczesne kabiny są wyposażone w klimatyzację i wentylację, które zapewniają optymalne warunki pracy - niezależnie od pogody. Równie ważnym elementem wyposażenia są regulowane siedzenia i intuicyjne panele sterowania.

Oświetlenie i systemy bezpieczeństwa

Oświetlenie i systemy bezpieczeństwa w ciągniku mają kluczowe znaczenie dla zapewnienia bezpiecznej pracy operatora oraz innych uczestników ruchu drogowego. Współczesne modele wyposażone są w różnorodne rodzaje oświetlenia: światła robocze, pozycyjne, kierunkowskazy czy przeciwmgielne. Dobre oświetlenie pozwala pracować w trudnych warunkach atmosferycznych oraz po zmroku, zwiększając efektywność działań.

Bezpieczeństwo to nie tylko pasy i solidna konstrukcja. Nowoczesne ciągniki rolnicze są wyposażone w zaawansowane technologie, które nie tylko ułatwiają codzienne obowiązki, ale przede wszystkim chronią zdrowie i życie operatora. Do kluczowych systemów wspomagających należą układy hamulcowe i kierownicze - absolutna podstawa w zakresie kontroli nad maszyną, zwłaszcza w trudnych warunkach terenowych. Niezależnie od rodzaju zastosowanego systemu - mechanicznego, hydraulicznego czy pneumatycznego - hamulce muszą działać niezawodnie w każdych warunkach. Współczesne układy hamulcowe projektowane są z myślą o maksymalnej skuteczności i niezawodności.

Kierownica to przedłużenie rąk operatora, dzięki niej prowadzi maszynę z precyzją, omija przeszkody, zawraca w ciasnych miejscach i utrzymuje stabilny tor jazdy - nawet na trudnym podłożu.

Układ elektryczny w ciągniku to centrum dowodzenia całej maszyny. Zasila wszystkie kluczowe komponenty - od świateł i sygnałów ostrzegawczych, po nowoczesne czujniki i systemy wspomagające. Jego niezawodność jest niezbędna, zwłaszcza podczas pracy po zmroku, we mgle lub w trudnych warunkach pogodowych. Nowoczesne rozwiązania oferują m.in. automatyczne włączanie świateł roboczych oraz integrację z czujnikami, które wspierają operatora w codziennych zadaniach.

Instalacja pneumatyczna to nie dodatek, lecz kluczowy element wspierający układ hamulcowy i inne systemy pomocnicze. Efekt? Większa kontrola nad maszyną i mniejsze ryzyko nieprzewidzianych sytuacji. Oznaczenia drogowe, choć często niedoceniane, mają ogromne znaczenie dla bezpieczeństwa. Charakterystyczny trójkąt ostrzegawczy to obowiązkowy element każdego pojazdu rolniczego poruszającego się po drogach publicznych. Informuje innych kierowców, że mają do czynienia z maszyną rolniczą.
