Półosie przez dyferencjał w maszynach JCB – kompleksowy przewodnik

Most napędowy w koparko-ładowarce JCB 3CX czy CAT 428 to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów. To zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę.

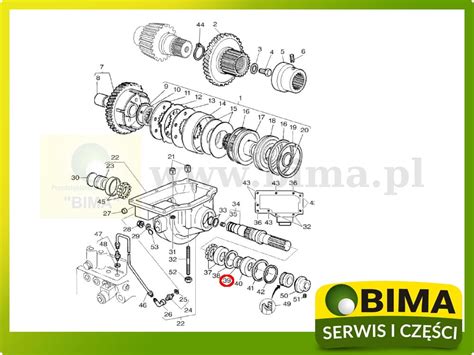

Budowa i działanie mostu napędowego

Most napędowy składa się z centralnej obudowy (tzw. "główki") oraz dwóch bocznych "pochw", w których obracają się półosie. W centralnej części mostu ("główce") dzieje się cała magia rozdziału napędu.

Wałek ataku i koło talerzowe

Jak działa?

Napęd z wału napędowego trafia na wałek ataku (małe koło zębate o stożkowym, hipoidalnym kształcie). Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej, a tym samym zwiększenia momentu obrotowego.

Anatomia awarii

To są elementy pracujące w warunkach ekstremalnych nacisków.

Objawy

• Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy.

Przyczyny

• Najczęściej jest to zużycie łożysk wałka ataku (powodujące luz i zmianę geometrii zazębienia) lub praca na starym, zanieczyszczonym oleju mostowym.
• Niewłaściwy olej, np. bez dodatków EP (Extreme Pressure).

Mechanizm różnicowy (dyferencjał)

Po co on jest?

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Wyobraź sobie maszynę skręcającą na placu: koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej. Musi więc obracać się wolniej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście. Dyferencjał to mechanizm, który na to pozwala.

Jak działa?

Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.

Problem z dyferencjałem

Jego wadą jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu. Maszyna utknie.

Rozwiązanie

Blokada mechanizmu różnicowego.

• Blokada 100%: Uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością.
• Mechanizm o Ograniczonym Poślizgu (LSD - Limited Slip Differential): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.

Kupiłem 3cx-a, w którym miało być LSD. Maszyna przyjechała, więc przystąpiłem do testów, ale nie potrafiłem określić, czy LSD jest, czy go nie ma. Zakwestionowałem to w IH, przyjechał serwisant, pokręcił kołami w powietrzu, podniosłem mu maszynę na jednym boku, potem na drugim, odkręcił wał napędowy, zadzwonił do swojego wodza, ten jeszcze wyżej, za dwa dni przyjechała ekipa, rozebrali most w mak, porobili fotki, obiecali, że zasięgną wiedzy i poinformują mnie, czy wszystko działa prawidłowo. W zasadzie nie otrzymałem odpowiedzi... Wniosek?: nawet serwis IH nie wie, jak to działa i jak sprawdzić, czy działa prawidłowo... Zrobiłem maszyną ponad 2000 godzin i wiem tylko tyle, że maszyna nigdy nie przeskakuje z koła na koło, podczas oporu przy napełnianiu przedniej łyżki, jeśli tylne koła buksują, to jednocześnie, a druga rzecz to na białej od śniegu drodze, po wdepnięciu gazu do spodu na 4 biegu, maszyna szybko staje bokiem, czyli również oba tylne koła kręcą się jednocześnie. Wychodzi na to, że LSD jest i działa, ale kręcąc jednym kołem, drugie kręci się w przeciwną stronę, a podnosząc jedno koło od ziemi i włączając bieg, koło na ziemi ani drgnie, natomiast to w górze kręci się z podwójną prędkością... Do dziś nie wiem, jak sprawdzić, czy LSD jest w maszynie, czy go nie ma.

Anatomia awarii

Objawy

• Głośne, metaliczne stuki i zgrzyty podczas skręcania.
• Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach.

Przyczyny

• Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów.
• Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.

Półosie napędowe

Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. W maszynie budowlanej nie odbywa się to jednak w prosty sposób.

Jak działają?

To długie, stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście.

Anatomia awarii

Półoś jest zaprojektowana jako "bezpiecznik" w układzie.

Przyczyny

• Najczęściej jest to gwałtowne obciążenie udarowe (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie).

Zwolnica planetarna

To jest absolutnie kluczowy i najbardziej genialny element mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być grube jak ramię i ekstremalnie ciężkie, podobnie jak cały mechanizm różnicowy.

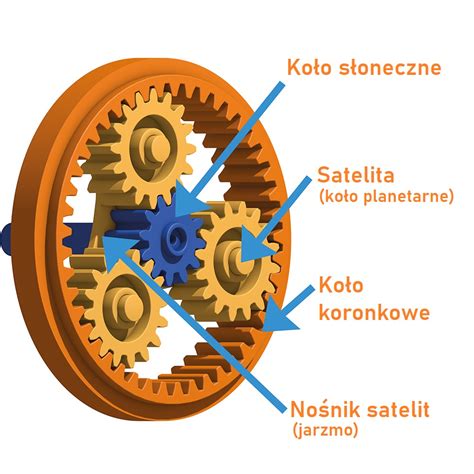

Rozwiązanie: Przekładnia Planetarna

Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła. Działa to tak:

1. Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
2. Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
3. Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
4. Satelity są osadzone w masywnym jarzmie (nośniku), który jest połączony bezpośrednio z piastą koła.

Efekt: Półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma (a więc i koła).

Anatomia awarii

Objawy

• Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem.
• Gwałtowny wzrost temperatury w piaście.

Przyczyny

1. Awaria Oleju: Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone, np. Simmering), co prowadzi do pracy "na sucho" i przegrzewania się.
2. Awaria Łożysk: Dotyczy łożysk satelitów i jarzma.
3. Zniszczenie Kół Zębatych: Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.

Diagnostyka mostu napędowego - rola oleju

Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne, jakie posiadamy. Przy każdej wymianie oleju w moście, korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć.

Co mówią zanieczyszczenia w oleju?

• "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnym i świadczy o minimalnym zużyciu ciernym.
• Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To nie są opiłki z kół zębatych. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy).
• Duże Kawałki Stali: Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
• Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe. Wskazuje na degradację oleju, przegrzewanie się, rozkład dodatków chemicznych lub obecność wody (emulsja).

Najczęstsze przyczyny awarii mostu napędowego

• Praca na Niskim Poziomie Oleju: Spowodowana wyciekami.
• Używanie Niewłaściwego Oleju: Olej bez odpowiednich dodatków EP lub LSD, zbyt niskiej klasy lepkościowej.
• Różne Rozmiary Opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost, co przyspiesza jego zużycie.
• Gwałtowne Obciążenia Udarowe: Powodowane np. "strzelaniem" sprzęgłem, nagłym złapaniem przyczepności przez buksujące koło.

Często zadawane pytania (FAQ)

1. Moja maszyna "głośno wyje" podczas jazdy.
   To klasyczny objaw zużycia łożysk wałka ataku lub pracy na starym/niewłaściwym oleju mostowym.
2. Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
   Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki "sklejają się" i szarpią.
3. Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?

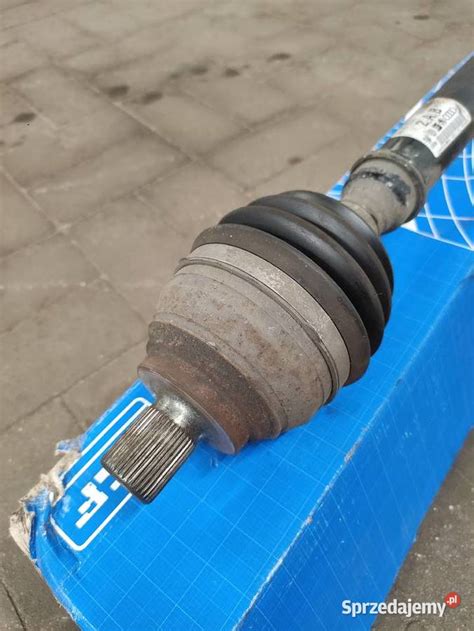

   Na 99% jest to ukręcona półoś napędowa.
4. Czy mogę mieszać oleje przekładniowe różnych producentów?
   Nie jest to zalecane. Mimo że mają tę samą klasę (np. GL-5), mogą mieć różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.
5. Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
   Tak. Olej zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji).

Most napędowy to skomplikowany system. Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed remontem. Jeśli jednak doszło do awarii, w naszej ofercie znajdziesz pełną gamę części do naprawy mostów napędowych - od wałków ataku i kół talerzowych, przez kompletne mechanizmy różnicowe, satelity, aż po zestawy naprawcze zwolnic planetarnych. Pamiętaj też o ochronie układu hamulcowego dzięki filtrom REDX i uszczelnieniom VICORTEX.
