W dziedzinie transportu bliskiego, gdzie operuje się ładunkami o dużej masie i rozmiarach, istnieje znaczące ryzyko uszkodzenia konstrukcji maszyn na skutek ich przeciążenia. Awaria może nastąpić, gdy obciążenie przekroczy wartości, dla których urządzenie zostało zaprojektowane. Najczęstszą przyczyną takich zdarzeń jest niedostateczna wytrzymałość urządzenia transportowego oraz użytego sprzętu pomocniczego, a także działanie sił i innych czynników, które nie zostały przewidziane na etapie projektowania konstrukcji. Aby zapobiegać uszkodzeniom sprzętu lub ładunku oraz, co najważniejsze, zapewnić bezpieczeństwo ludziom, określono szczegółowe wymagania dotyczące pracy z dużymi obciążeniami.
Wymagania te zakładają, że konstrukcja urządzenia powinna być na tyle wytrzymała, by udźwigła obciążenie większe od nominalnego o określoną wartość. W inżynierii stosuje się w takich przypadkach tzw. współczynnik bezpieczeństwa. Został on wprowadzony w celu uniknięcia wypadków na skutek ewentualnych zmian w obciążeniu konstrukcji, wynikających z działania nieprzewidzianych sił dynamicznych. Siły te mogą pojawić się na przykład w sytuacji ruchu ładunku podczas transportu (szarpnięcia, kołysanie).
Podstawowe Pojęcia: Udźwig i Rodzaje Obciążeń
Podstawowym parametrem określającym wytrzymałość urządzeń dźwignicowych jest udźwig (Q) bądź dopuszczalne obciążenie robocze (DOR), nazywane zamiennie obciążeniem znamionowym lub nominalnym. Parametru udźwigu używa się w przypadku urządzeń podnoszących, np. suwnic, wciągników, natomiast parametru DOR - w przypadku urządzeń, na których jedynie podwiesza się ładunek, jak np. trawersy.
Definicja Obciążenia Statycznego i Dynamicznego
- Obciążenia statyczne to takie, którego wartość zwiększa się powoli od zera do wartości końcowej. Przykładem jest stopniowe podnoszenie leżącego ładunku.
- Obciążenia dynamiczne to te, które zmieniają się w sposób nagły lub okresowo, albo osiągają wielkość krańcową w momencie przyłożenia, np. szarpnięcie lub kołysanie.
Metodyka Przeprowadzania Prób Obciążeniowych
Testy obciążeniowe są kluczowym elementem procesu certyfikacji i dopuszczania urządzeń transportu bliskiego do eksploatacji. Wykonuje się je jeszcze przed rozpoczęciem użytkowania wózka widłowego lub innego urządzenia dźwignicowego. Procedury te zapewniają, że sprzęt jest zdolny do bezpiecznego i niezawodnego przenoszenia ładunków, na które został zaprojektowany.
Etapy realizacji testu obciążeniowego
Test obciążeniowy urządzenia transportu bliskiego jest złożonym procesem, który angażuje pracę wykwalifikowanych inżynierów i specjalistów. Ich praca rozpoczyna się na długo przed faktycznym rozpoczęciem testów, a kończy dopiero w momencie oficjalnego oddania urządzenia do użytku. Należy pamiętać, że testy odbywają się w wielu przypadkach już w miejscu użytkowania urządzenia - dostęp do niego może być więc utrudniony, co jest najczęściej powodowane konstrukcją pomieszczenia lub prowadzonymi w nim pracami. Główne etapy realizacji testu to:
- Organizacja odpowiedniego ładunku w postaci ciężarów do prób oraz zawiesi.
- Opracowanie technologii podpięcia i podniesienia ładunku w czasie testu urządzenia.
- Opracowanie technologii dostarczenia ciężarów na miejsce testów - wybór odpowiedniego pojazdu oraz trasy dojazdu.
- Podniesienie oraz wprowadzenie ciężarów pod testowane urządzenie.
- Dobór oraz montaż zawiesi odpowiednich do przeprowadzenia prób oraz sprawdzenie wszystkich mechanizmów.
- Bezpieczne zamocowanie ładunku przy użyciu zawiesi.
- Podniesienie ładunku oraz utrzymanie go w pozycji statycznej przez określony czas, bądź wykonanie prób ruchowych urządzenia z ładunkiem - tzw. próba dynamiczna.
- Odłożenie oraz wyprowadzenie ładunku spod testowanego urządzenia.
- Udokumentowanie testu - np. poprzez sporządzenie protokołu z badań.
Metody przygotowania ładunków do prób

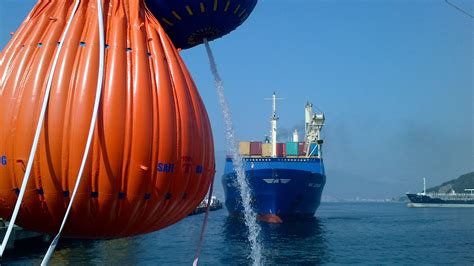

W większości przypadków do przeprowadzenia testów używa się gotowych obciążników, balastów lub innych wielomasowych elementów. Niekiedy jednak pojawiają się problemy logistyczne związane z trudnościami w dostępności lub dostarczeniu ciężarów na miejsce testów. W takich sytuacjach stosuje się alternatywne metody, np. wykorzystanie worków wodnych oraz specjalnie do tego celu zaprojektowanych zawiesi.
Użycie jako balastu wszędzie dostępnej wody pozwala w tym przypadku na uzyskanie praktycznie każdego wymaganego ciężaru. Projektuje się również worki wodne o specjalnych parametrach, przeznaczone do przeprowadzania testów w miejscach, gdzie ze względu na ograniczoną przestrzeń niemożliwe jest zastosowanie rozwiązań standardowych. Metoda z wykorzystaniem worków wodnych znajduje szerokie zastosowanie w przemyśle stoczniowym, lecz korzysta się z niej również w innych gałęziach przemysłu oraz projektach inżynieryjnych.
Specyfika Prób Statycznych i Dynamicznych
Próby statyczne i dynamiczne są komplementarnymi testami, które mają różne cele, lecz oba są kluczowe dla bezpieczeństwa. Oba rodzaje prób są niezbędne dla kompleksowej oceny sprzętu, zapewniając pełne zrozumienie możliwości wózków widłowych i innych urządzeń dźwignicowych. Procedury testowe dla prób statycznych i dynamicznych różnią się i wymagają od operatorów szczegółowej wiedzy.

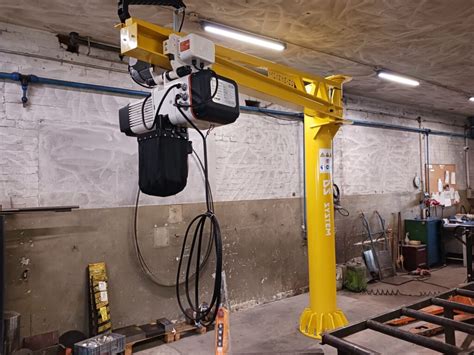

Próba statyczna
Próba statyczna to test, który sprawdza wytrzymałość strukturalną urządzenia bez wprawiania go w ruch. Jest to proces oceny, mający na celu sprawdzenie wytrzymałości i zdolności do przewożenia maksymalnego obciążenia, gdy wózek znajduje się w stanie spoczynku. W trakcie testu wózek jest obciążany maksymalnym ciężarem, aby określić, czy konstrukcja wytrzyma takie obciążenie. Przykładem tego procesu jest sytuacja, gdy wózek poddawany jest obciążeniu równemu 125% udźwigu, aby upewnić się, że nie wystąpi deformacja ani uszkodzenie. W trakcie testu wykorzystuje się specjalistyczne urządzenia, takie jak wagi i czujniki, aby sprawdzić, jak wózek radzi sobie pod różnymi obciążeniami, w tym tzw. "opad hydrauliki" czy odkształcenia ramy.
Pomiary maksymalnego obciążenia wózka wykonywane są precyzyjnie, uwzględniając różnorodne czynniki. Wartości te muszą być jasno określone, aby wyciągnąć wnioski dotyczące możliwości operacyjnych wózka. Analiza wyników prób statycznych jest kluczowa dla zrozumienia efektywności wózka. Wyniki testów powinny być interpretowane w odpowiedni sposób, a w przypadku wykrycia błędów należy podjąć dalsze kroki, takie jak konserwacja lub modernizacja sprzętu.
Próba dynamiczna
Po pomyślnym zakończeniu testów statycznych następuje kolejny etap, czyli próba dynamiczna. Jak sama nazwa wskazuje, weryfikuje ona sprawność maszyny w ruchu. Odbywa się przy obciążeniu równym 110% udźwigu i sprawdza sprawność podzespołów w trakcie jazdy oraz podnoszenia. Całość wieńczy test hamowania, w tym ten najbardziej wymagający: awaryjne zatrzymanie z pełnym ładunkiem. To właśnie próba dynamiczna obnaża usterki, których nie wyłapuje się na postoju, jak np. zapowietrzenie układu wspomagania czy inne problemy ujawniające się dopiero pod obciążeniem i w ruchu.
Wózek widłowy: Próby statyczne i dynamiczne
Wózki widłowe są objęte pełnym dozorem technicznym, co oznacza konieczność regularnej kontroli ich stanu technicznego. Podstawowym warunkiem dopuszczenia tych urządzeń do eksploatacji są zakończone pozytywnym wynikiem badania przeprowadzane przez Urząd Dozoru Technicznego. Te próby to realne sprawdzenie wytrzymałości konstrukcji nośnej, masztu oraz układów wykonawczych. Wiedza o tym, czym jest próba statyczna i dynamiczna wózka widłowego, stanowi podstawę bezpiecznej eksploatacji sprzętu. Podczas gdy próba statyczna jest ostatecznym sprawdzianem wytrzymałości konstrukcji nośnej, testy dynamiczne potwierdzają pełną sprawność wózka w warunkach rzeczywistej pracy operacyjnej.
W wózkach widłowych sprawdzana jest także wytrzymałość ich obciążenia. Istnieją dwa sposoby na sprawdzenie tego parametru: metoda obliczeniowa oraz metoda praktyczna, która polega na wykonaniu prób pod obciążeniem. W praktyce, stosowana jest przede wszystkim druga z metod.
Rola Urzędu Dozoru Technicznego (UDT)
Urząd Dozoru Technicznego (UDT) odgrywa istotną rolę w kontekście testów urządzeń transportu bliskiego, zajmując się certyfikacją oraz nadzorowaniem procesów testowych. We wszystkich krajach Wspólnoty Europejskiej obowiązują obecnie takie same przepisy, mówiące o tym, że wszystkie maszyny z zakresu transportu bliskiego, w tym także wózki widłowe, muszą mieć odpowiednią konstrukcję pozwalającą na bezpieczne przenoszenie ładunków.
Certyfikacja wózków i innych urządzeń przez UDT wymaga spełnienia określonych kryteriów. Proces certyfikacji składa się z kilku etapów, w których urządzenia przechodzą szereg testów i kontroli, zanim zostaną zaakceptowane jako bezpieczne do użytku. Komisja egzaminacyjna UDT jest odpowiedzialna za przeprowadzanie testów oraz wydawanie certyfikatów. W jej skład wchodzą eksperci z różnych dziedzin technicznych, co zapewnia rzetelność i bezpieczeństwo całego procesu.
Elementem istotnym przy realizacji testów obciążeniowych są odpowiednie kwalifikacje osób je przeprowadzających. W przypadku obsługi urządzeń dźwignicowych wykorzystywanych w czasie testów, takich jak np. suwnice i żurawie, na terenie Polski obowiązuje posiadanie stosownych uprawnień do ich obsługi, wydanych przez Urząd Dozoru Technicznego. W przypadku personelu hakowego konieczne jest odpowiednie doświadczenie oraz umiejętności w tym zakresie.
Znaczenie i Korzyści z Regularnych Testów
Próby statyczne i dynamiczne mają ogromny wpływ na codzienne użytkowanie urządzeń transportu bliskiego. Pełnią niezastąpioną rolę w zapewnieniu bezpieczeństwa operatora oraz sprzętu. Systematyczne przeprowadzanie prób obciążeniowych to klucz do eliminacji zagrożeń związanych z użytkowaniem maszyn. Przeprowadzanie prób statycznych uratowało już życie wielu operatorom, co potwierdza znaczenie testów w codziennej rutynie operacyjnej. Właściciele wózków mają obowiązek posiadać aktualne dokumenty i certyfikaty bezpieczeństwa, co potwierdza gotowość sprzętu do bezpiecznego użytkowania. Korzyści te mają zarówno wymiar praktyczny, jak i marketingowy, ponieważ użytkownicy przekonani o standardach bezpieczeństwa chętniej korzystają z usług danej firmy. Bezpieczeństwo operacyjne jest kluczowym aspektem zarządzania wózkami widłowymi i innymi urządzeniami dźwignicowymi.
