Manewrowanie ciągnikiem siodłowym z naczepą to jedno z najbardziej skomplikowanych zadań w transporcie drogowym. Zrozumienie dynamiki ruchu takiego zestawu, a zwłaszcza jego promienia skrętu, jest kluczowe zarówno dla kierowców, jak i dla projektantów infrastruktury drogowej. Właściwe oszacowanie toru jazdy pozwala na uniknięcie kolizji, uszkodzeń pojazdu i infrastruktury, a także wpływa na ekonomikę transportu.
Czym jest Ciągnik Siodłowy i Naczepa?
Ciągnik siodłowy to pojazd samochodowy transportowy, przeznaczony wyłącznie lub głównie do ciągnięcia innych pojazdów drogowych, które nie posiadają napędu własnego. Najczęściej są to naczepy. Elementem pozwalającym na połączenie naczepy z ciągnikiem siodłowym jest siodło, które znajduje się nad tylną, napędzaną osią/osiami ciągnika. Siodło nie stanowi sztywnego połączenia, co pozwala na skręcanie naczepy względem ciągnika i przenosi część ciężaru naczepy na ciągnik.
Naczepa to rodzaj przyczepy przeznaczony do transportu rzeczy, bez przedniej osi. Została zaprojektowana w taki sposób, że część naczepy wraz z ładunkiem spoczywa na tylnej osi ciągnika siodłowego, tworząc wspólnie pojazd członowy.
Wyzwania Związane z Promieniem Skrętu i Manewrowaniem Zestawem
Promień skrętu zestawu z naczepą to jedna z najtrudniejszych do opanowania kwestii w praktyce transportu drogowego. Dla kierowcy ciężarówki umiejętność przewidywania toru jazdy przy manewrach to podstawa bezpieczeństwa i ochrona przed kosztownymi uszkodzeniami infrastruktury oraz ładunku.
Czynniki Wpływające na Tor Jazdy
Na tor jazdy zestawu ciągnika siodłowego z naczepą wpływa wiele czynników:
- Długość zestawu: Im dłuższy zestaw, tym większe wyzwania związane ze skręcaniem.
- Typ sprzęgu obrotowego: Rodzaj siodła i sposób połączenia mają wpływ na elastyczność zestawu.
- Konfiguracja osi: Liczba osi ciągnika i naczepy oraz ich rozstaw. Promień skrętu takiego pojazdu jest zależny od długości podwozia, od tego czy jest to podwozie 2 czy 3 osiowe, od rozstawu osi przyczepy oraz od odległości osi przyczepy od sprzęgu.

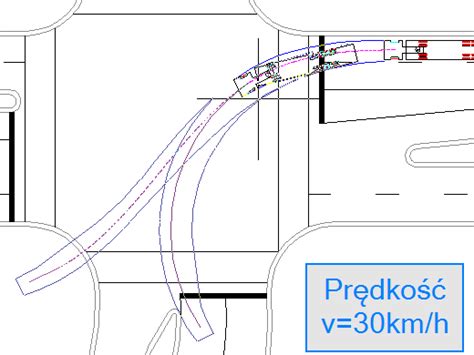

Długość zestawu, typ sprzęgu obrotowego i konfiguracja osi powodują, że tylna część naczepy zachowuje się zupełnie inaczej niż ciągnik. Im dłuższy zestaw i im większy promień skrętu, tym bardziej naczepa „nadrzyna” zakręt, wchodząc na zewnętrzną część pasa. Tył naczepy może „zachodzić”, to znaczy poruszać się po większym okręgu niż przód, co wbrew pozorom zabiera bardzo dużo miejsca przy takich manewrach. W ten sposób mogą być uszkadzane pojazdy i inne przeszkody będące obok, nie tylko stojące, ale też blisko przejeżdżające!
Praktyczne Aspekty Manewrowania dla Kierowców
Kierowca musi myśleć z wyprzedzeniem i obserwować przestrzeń wokół pojazdu. Przepisy określają minimalny promień skrętu pojazdu ciężarowego, ale w rzeczywistości najwięcej zależy od doświadczenia i umiejętności kierowcy. Na autostradach i rondach błędne oszacowanie toru jazdy prowadzi do uderzenia w krawężnik, uszkodzenia opon lub zabudowy.
Typowym objawem problemu z torowaniem skrętu są przeciążenia opon wewnętrznych osi naczepy, co objawia się nadmiernym ich zużyciem. Floty często analizują dane z telematyki, aby określić zbyt ostre manewry i szkolić kierowców w zakresie ekonomicznej jazdy manewrowej. Kierowcy powinni stosować zasadę szerokiego wejścia w zakręt i korzystać z lusterek panoramicznych oraz kamer cofania.
Szczególną ostrożność należy zachować na wąskich ulicach i placach rozładunkowych - wyjście tylnej części naczepy poza tor ciągnika może spowodować kontakt z przeszkodą lub innym pojazdem. Wielu kierowców pyta, jak radzić sobie w przypadku ograniczonej widoczności. Należy wykonywać manewry powoli, zatrzymywać się w razie wątpliwości i, jeśli to możliwe, poprosić o pomoc osobę nadzorującą.
Z punktu widzenia BHP manewrowanie zestawem to jedno z najbardziej ryzykownych działań, dlatego obowiązuje zakaz wychodzenia przed jadący pojazd i pracy między naczepą a rampą. Przewidywanie toru jazdy to także kwestia ekonomii - płynne manewry ograniczają zużycie opon i paliwa. Zbyt dynamiczne skręty powodują wzrost oporów toczenia i ryzyko przewrócenia naczepy. Naczepy przy skręcaniu mogą wpadać w poślizg lub się przewracać. W praktyce kierowca powinien znać skrajne możliwości swojego zestawu, uwzględniając długość całkowitą i rozstaw osi. Ćwiczenie manewrów na placu manewrowym pozwala później szybciej i bezpieczniej reagować w ruchu miejskim. Umiejętność przewidywania promienia skrętu decyduje o bezpieczeństwie ładunku, płynności transportu i profesjonalizmie całej załogi.
Specyfika Skręcania dla Długich Zestawów (np. 18,75 m)
Dla długich zestawów, np. o długości 18,75 metra, manewrowanie staje się jeszcze bardziej wymagające. Przy długości zestawu około 12 metrów, aby wykonać skręt pod kątem prostym, zespół potrzebuje zajmowania dwóch pasów ruchu o szerokości około 6 metrów i długości około 16 metrów, a koła tylne naczepy pójdą po łuku o znacznym promieniu. Przy dłuższych naczepach, standardowych 16,5 m i dopuszczalnych 17,8 m lub 18,75 m, często będzie potrzebne zajmowanie dwóch pasów przed skręceniem i dwóch pasów po skręceniu, co nie daje gwarancji, że zespół nie pojedzie po krawężnikach, przejściach dla pieszych czy pasach dla rowerzystów.
Co więcej, naczepa w swoim ruchu przy skręcaniu może w pewnych fazach ruchu być nieruchoma, blokując drogę, mimo normalnej prędkości ciągnika siodłowego. Jest to szczególnie niebezpieczne. Ważne jest także to, że prawie wszyscy kierowcy wolą cofać w lewą stronę, co jest o wiele bezpieczniejsze w przypadku manewrów w ograniczonej przestrzeni.
Prawo jazdy kat. C+E ciągnikiem siodłowym. Jazda pasem ruchu z omówieniem.
Projektowanie Infrastruktury Drogowej dla Ciężarówek
Projektowanie drogi do zawracania dla zestawów o długości 18,75 m lub podobnej wymaga szczegółowych danych na temat promienia skrętu. Ważne jest uwzględnienie specyfiki pojazdów ciężarowych, co nie zawsze ma miejsce w projektach drogowych. Należy brać pod uwagę również nawierzchnię - jeśli jest twarda, typu beton czy kostka, miejsce do zawracania musi być odpowiednio większe, aby kierowca załadowanego zestawu nie musiał skręcać na maksimum i niszczyć opon. Jeśli nawierzchnia jest miękka, każde zawracanie może skutkować wyrywaniem dziur.
Gdzie Szukać Konkretnych Danych o Promieniu Skrętu?
Aby uzyskać konkretne dane dotyczące promienia skrętu zestawów ciężarowych, zwłaszcza tych niestandardowych o długościach takich jak 18,75 m, najlepiej jest skontaktować się bezpośrednio z producentami naczep i zabudów. Firmy takie jak Wielton, Konar czy inni producenci zestawów przestrzennych o wymaganych wymiarach z pewnością dysponują szczegółowymi danymi technicznymi dotyczącymi promienia skrętu (zawracania) dla swoich produktów.
Należy pamiętać, że do takiego producenta jest dostarczane samo podwozie ciężarówki, a oni wykonują do tego podwozia zabudowę oraz własną przyczepę, co stanowi komplet. Dlatego kompletne dane są u nich.
Aspekty Prawne i Czas Pracy Kierowców (Tachograf)
Oprócz geometrycznego promienia skrętu, w kontekście transportu drogowego często pojawia się również kwestia "promienia" w odniesieniu do przepisów dotyczących czasu pracy kierowców i tachografów. Przykładowo, rolnik przewożący własną kukurydzę na odległość 160 km w linii prostej musi rejestrować aktywność na tachografie przez całą trasę. Nie ma możliwości skorzystania z wyjątku od rozporządzenia (WE) nr 561/2006, polegającego na możliwości jazdy bez tachografu do 100 km od swojego gospodarstwa.
Wyjątek, o którym mowa, dotyczy stosowania przepisów art. 5-9 rozporządzenia (WE) nr 561/2006 Parlamentu Europejskiego i Rady z 15 marca 2006 r. Zgodnie z art. 13 ust. 2 lit. b tego rozporządzenia, poszczególne kraje mogą ustanowić wyjątki od przepisów art. 5-9. Krajowy ustawodawca zdecydował się wprowadzić ten wyjątek do polskiego porządku prawnego bez określania żadnych szczególnych i indywidualnych warunków (stanowi o tym art. 29 ustawy o czasie pracy kierowców).
Używając pojazdu do przewozu rzeczy, przewoźnik ma świadomość miejsca początkowego i miejsca końcowego przewozu. Tym samym, przewoźnik, jeszcze przed rozpoczęciem wykonywania transportu, jest w stanie określić, czy trasa tego przewozu wykroczy poza promień 100 km czy też nie. Należy zwrócić uwagę, że wyjątek znajduje zastosowanie wyłącznie do przewozów wykonywanych w całości w promieniu 100 km od bazy przedsiębiorstwa. Z tych przyczyn przewozy drogowe wykonywane w promieniu większym niż 100 km od bazy przedsiębiorstwa nie korzystają z wyjątku, o jakim mowa w art. 13 ust. 1 lit. d rozporządzenia (WE) nr 561/2006.
Przewóz drogowy z własną kukurydzą jest wykonywany pojazdem do punktu skupu. Zgodnie z warunkami stosowania wyjątku, pojazd ma być używany w ramach własnej działalności. Skorzystanie z wyłączenia z zakresu rozporządzenia (WE) nr 561/2006 jest możliwe wyłącznie, jeżeli przewóz odbywa się w związku z uprawą produktów rolnych oraz z ich zbiorem. Tego rodzaju przewozy, jako nierozerwalnie związane z działalnością rolniczą, nie powinny wywoływać presji konkurencyjnej. Ponadto, takie przewozy powinny być powiązane ze zwykłymi potrzebami przedsiębiorstw rolniczych.
