Przewody ABS/EBS Elkatec do naczep i ciągników

Współczesne systemy hamulcowe w pojazdach ciężarowych, takie jak ABS i EBS, wymagają niezawodnych połączeń elektrycznych. Produkty firmy Elkatec, w tym przewody ABS i EBS, oferują szerokie możliwości konfiguracji, zapewniając bezpieczeństwo i trwałość. Rysunki techniczne dostarczają dobrych opcji połączeń z szerokim zakresem kombinacji, co pozwala na elastyczne dostosowanie do różnych wymagań.

Zasilanie EBS z różnymi typami połączeń

Dostępne są różnorodne rozwiązania do zasilania systemu EBS, w tym wtyczki i skrzynki EBS, a także kable spiralne. Poniżej przedstawiono przykładowe konfiguracje:

• Skrzynki 7-biegunowe ISO 7638, 24V, Typ E-Modul*:
  • 09109 / 9,0 m
  • 09112 / 12,0 m
  • 09113 / 13,0 m
  • 09115 / 15,0 m
• Wtyczki 7-biegunowe ISO 7638, 24V, Typ E-Modul*:
  • 09126 / 6,0 m
  • 09130 / 10,0 m
  • 09132 / 12,0 m

Zasilanie prądowe EBS z puszką połączeniową ISO 7638

Zasilanie prądowe EBS z puszką połączeniową ISO 7638 i 7-biegunową wtyczką bagnetową do modułu G2* (bez nakrętki bagnetowej, nr art. 19943) jest również dostępne. Jest ono odpowiednie dla zastosowań ADR (Umowa europejska dotycząca międzynarodowego przewozu drogowego towarów niebezpiecznych). Ten typ połączenia jest stosowany, gdy średnica wtyczki musi być jak najmniejsza, na przykład w przypadku przeprowadzania przez puste rury lub w warunkach ograniczonej przestrzeni. Dodatkowo można zainstalować nakrętkę uszczelniającą (nr art. 19943).

Zasilanie prądowe EBS z wtyczką ISO 7638

Zasilanie prądowe EBS z wtyczką ISO 7638 i 7-biegunową wtyczką bagnetową do modułu G2* (bez nakrętki bagnetowej, nr art. 19943) również nadaje się do zastosowań ADR. Podobnie jak w przypadku z puszką połączeniową, jest to rozwiązanie wykorzystywane, gdy średnica wtyczki musi być możliwie mała, np. przy przejściach przez puste rury lub w warunkach ograniczonej przestrzeni. Nakrętkę uszczelniającą (nr art. 19943) można zainstalować dodatkowo.

Wszystkie specjalne przewody EBS są badane przez TÜV, przystosowane do pracy w temperaturach od -40 do +85°C, zgodnie z normami ISO 14572/ISO 11992.

Uszczelnienie dla wtyczek bagnetowych EBS

Specjalne uszczelnienie do wtyczek bagnetowych EBS (nr art. 19943) może być zainstalowane później. Jest ono używane, gdy średnica wtyczki bagnetowej przy zasilaniu prądowym EBS musi być jak najmniejsza. Jest ono kompatybilne z numerami artykułów 07609 - 07615 oraz 07909 - 07915.

Linie przedłużające i kable połączeniowe

Elkatec oferuje również różne linie przedłużające i kable połączeniowe dla systemów hamulcowych i telematycznych:

• 7-biegunowa linia przedłużająca EBS: z bolcem bagnetowym do wtyczki bagnetowej.
• Linia przedłużająca do modulatora osi: służy do przedłużania czujników, nadajników paliwa i kolektorów zaworowych.
• Linie połączeniowe: w okablowaniu hamulcowym i telematycznym.

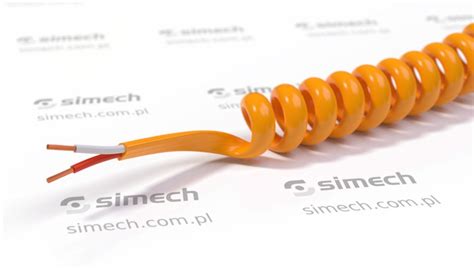

Kable spiralne „Superflex” EBS

Kable spiralne „Superflex” EBS to innowacyjne rozwiązanie z prawdziwą ochroną przed zginaniem. Linia połączeniowa do naczepy z nową spiralną ochroną przed zginaniem wielokrotnie zwiększa odporność na zginanie i wibracje wymaganą przez normę ISO. Zapewniają dłuższą trwałość, są bardzo elastyczne i wysoce odporne na chemikalia.

Przykładowe modele:

• 03180 / 2x 4,0 mm², 3 x 1,5 mm², 1x (2 x 1,5) mm², 24V z parą danych
• 03183 / 2x 4,0 mm², 3 x 1,5 mm², 1x (2 x 1,5) mm², 24V z parą danych
• 03179 / 2x 4,0 mm², 3 x 1,5 mm², 1x (2 x 1,5) mm², 12V z parą danych
• 03181 / 2x 4,0 mm², 3 x 1,5 mm², 1x (2 x 1,5) mm², z parą danych, bez wtyczki

Uniwersalne wtyczki i skrzynki ISO 7638

Elkatec stawia na prostotę i uniwersalność w swoich rozwiązaniach połączeniowych:

• Wtyczka ISO 7638: Tylko jedna wtyczka do wszystkich zastosowań (ISO 7638). Nie jest potrzebne specjalne narzędzie do zaciskania. Prosty montaż dzięki technologii połączeń śrubowych. Tarcza kodująca do przypisania kolorów, odpowiednia dla ADR, z tulejkami. System wtykowy oryginalnego wyposażenia.
• Skrzynka ISO 7638: Tylko jedna skrzynka do wszystkich zastosowań (ISO 7638). Nie jest potrzebne specjalne narzędzie do zaciskania. Prosty montaż dzięki technologii połączeń śrubowych. Tarcza kodująca z przypisaniem kolorów. Odpowiednia dla ADR z tulejkami. System wtykowy oryginalnego wyposażenia.

Gniazda parkingowe

Dostępne są również gniazda parkingowe do wtyczek ABS, EBS, 13- i 15-biegunowych, co ułatwia bezpieczne przechowywanie wtyczek, gdy nie są używane.
