Koparko-ładowarki JCB 3CX to popularne maszyny, które znajdują szerokie zastosowanie w budownictwie, rolnictwie i innych branżach. Charakteryzują się wysoką wydajnością i niezawodnością, a także wyposażeniem w wiele innowacyjnych rozwiązań zwiększających ich funkcjonalność. W zależności od wersji, JCB 3CX może mieć różne specyfikacje techniczne, z mocą silnika od około 68 do 97 KM i wagą około 8 ton. Maszyna ta, dzięki różnym osprzętom, takim jak łyżki, widełki do palet, młoty hydrauliczne czy młoty zrywkowe, jest niezwykle wszechstronna.
Niezawodność układów elektrycznych jest kluczowa dla prawidłowego funkcjonowania każdej maszyny budowlanej, w tym wycieraczki tylnej. W przypadku awarii, schemat elektryczny staje się nieocenionym narzędziem diagnostycznym.
Znaczenie Schematów Elektrycznych w Diagnostyce
W każdym nowoczesnym pojeździe, w tym w koparko-ładowarce JCB 3CX, układy elektryczne są złożone. Właściwa diagnoza problemów wymaga dostępu do szczegółowych schematów. Jak wiadomo, bezpieczniki chronią układ elektryczny przed przeciążeniem. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element.
Lokalizacja Skrzynek Bezpieczników i Przekaźników w JCB 3CX

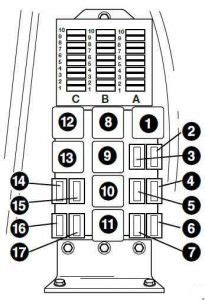

W kontekście rozwiązywania problemów elektrycznych, kluczowe jest poznanie lokalizacji skrzynek bezpieczników oraz przekaźników. Dla JCB 3CX, te elementy są rozmieszczone w kilku miejscach, a ich dokładne położenie jest zaznaczone w instrukcji obsługi lub serwisowej. Znajomość ich rozmieszczenia znacząco ułatwia wstępną diagnostykę usterek.
Schemat Elektryczny Wycieraczki Tylnej - Kluczowe Elementy
Wycieraczka tylna w JCB 3CX, podobnie jak w innych pojazdach, składa się z kilku podstawowych komponentów, których połączenia są opisane na schemacie elektrycznym. Typowy układ wycieraczki obejmuje:
- Silnik wycieraczki: Odpowiada za ruch ramienia wycieraczki.
- Włącznik/przełącznik: Umożliwia aktywację i kontrolę prędkości wycieraczki (jeśli dostępna jest regulacja).
- Okablowanie: Zestaw przewodów łączących silnik, włącznik, bezpiecznik i masę pojazdu.
- Bezpiecznik: Chroni obwód wycieraczki przed przeciążeniem.
- Przekaźnik (opcjonalnie): Może być używany do sterowania silnikiem wycieraczki, zwłaszcza w układach z interwałem pracy.
Schemat elektryczny wycieraczki tylnej prezentowałby drogę prądu od źródła zasilania, przez bezpiecznik, włącznik, aż do silnika wycieraczki i punktu uziemienia. Umożliwiałby identyfikację każdego przewodu, jego koloru i funkcji, co jest niezbędne przy poszukiwaniu przerw w obwodzie lub zwarć.
Typowe Problemy Elektryczne i Potrzeba Schematów
Użytkownicy koparko-ładowarek JCB 3CX często napotykają na różnorodne problemy z układami elektrycznymi. Przykładem mogą być usterki oświetlenia, gdzie przy przekręceniu kluczyka w stacyjce natychmiast przepala się bezpiecznik od świateł. Może to prowadzić do sytuacji, w której dostępne są jedynie światła postojowe, a długie światła włączają się tylko "na mrugnięcie", bez możliwości stałego włączenia, nie wspominając o światłach roboczych.
Innym często zgłaszanym problemem jest niedziałające oświetlenie stopu. Mimo sprawdzenia czujnika przy pedale hamulca, który wydaje się sprawny (zapala się dioda przy naciśnięciu hamulca), napięcie na światła stop nie dociera do żarówek. W takich przypadkach, zwłaszcza gdy maszyna pracuje w ciężkich warunkach, a elementy są "zasyfione", znalezienie przerwanego przewodu lub zwarcia bez szczegółowego schematu jest niezwykle trudne. Wiedza o tym, którędy jest prowadzona wiązka odpowiedzialna za światła stop i w jaki sposób jest sterowane oświetlenie, jest wówczas nieoceniona.
JCB 3CX, 4CX Obsługa Techniczna O.T.C koparko-ładowarka.
Gdzie Szukać Schematów Elektrycznych dla JCB 3CX?
W obliczu trudności ze znalezieniem schematów elektrycznych dla JCB 3CX, użytkownicy często zwracają się o pomoc do specjalistów. Znajomy elektryk podejmie się znalezienia zwarcia tylko ze schematem elektrycznym, co podkreśla jego fundamentalne znaczenie. Poszukiwania schematów warto rozpocząć od:
- Autoryzowanych serwisów JCB: Często posiadają pełną dokumentację techniczną.
- Instrukcji serwisowych: Dostępnych dla danego modelu i rocznika maszyny.
- Specjalistycznych forów internetowych i grup dyskusyjnych: Inni użytkownicy lub mechanicy mogą dysponować poszukiwanymi schematami lub wiedzą, gdzie je znaleźć.
- Firm oferujących dokumentację techniczną: Istnieją podmioty zajmujące się dystrybucją serwisowych manuali.
Posiadanie aktualnego i kompletnego schematu elektrycznego jest inwestycją, która może zaoszczędzić czas i pieniądze podczas diagnozowania i naprawy usterek, zapewniając szybki powrót maszyny do pracy.
