Przewody Hydrauliczne w Maszynach Rolniczych i Traktorkach Samoróbkach

W nowoczesnych maszynach rolniczych hydraulika odgrywa fundamentalną rolę. Przewody hydrauliczne są istotnym elementem tych układów, odpowiadając za przesył płynów hydraulicznych pod wysokim ciśnieniem, co pozwala na sprawne działanie wielu mechanizmów, takich jak podnoszenie, przesuwanie czy obracanie. Wysokiej jakości przewody są niezbędne do zapewnienia niezawodnej pracy zarówno ciągników, jak i maszyn towarzyszących, takich jak przyczepy rolnicze.

Na rynku dostępny jest szeroki asortyment przewodów hydraulicznych, które spełniają wszystkie wymagania stawiane przez współczesne rolnictwo. Produkty te są dostosowane do różnorodnych aplikacji, w tym przewody hydrauliczne do przyczep rolniczych, przewody hydrauliczne do ciągników oraz przewody hydrauliczne do maszyn rolniczych.

Rola Przewodów Hydraulicznych w Maszynach Rolniczych

Układy hydrauliczne są powszechnie stosowane w maszynach rolniczych, ponieważ oferują precyzyjne sterowanie oraz wysoką siłę, niezbędną do wykonywania wielu operacji. Przewody hydrauliczne do ciągników są kluczowe dla działania takich funkcji jak podnoszenie narzędzi rolniczych, sterowanie układem wspomagania kierownicy czy obsługa podnośników. Przewody te muszą wytrzymać ekstremalne warunki pracy, takie jak duże obciążenia, zmienne temperatury oraz kontakt z agresywnymi chemikaliami stosowanymi w rolnictwie.

W przyczepach rolniczych układy hydrauliczne są odpowiedzialne za mechanizmy wywrotu, co pozwala na sprawne rozładowanie materiałów. Przewody hydrauliczne do przyczep rolniczych muszą charakteryzować się wysoką odpornością na ciśnienie oraz uszkodzenia mechaniczne, aby zapewnić bezawaryjne działanie podczas intensywnej eksploatacji w polu.

Najczęstsze Przyczyny Zużycia i Dobór Przewodów Hydraulicznych

Podczas eksploatacji maszyn rolniczych przewody hydrauliczne są narażone na liczne czynniki, które mogą przyspieszać ich zużycie. Należy zwrócić uwagę na kilka najczęściej występujących przyczyn uszkodzeń przewodów:

• Przeciążenie ciśnieniem - przewody, które nie są dostosowane do odpowiedniego ciśnienia, mogą ulec uszkodzeniu lub pęknięciu.
• Zanieczyszczenia w układzie - obecność brudu lub zanieczyszczeń w płynie hydraulicznym może prowadzić do zwiększonego zużycia wnętrza przewodów.
• Uszkodzenia mechaniczne - przewody hydrauliczne do maszyn rolniczych są narażone na uderzenia, przetarcia i inne uszkodzenia wynikające z pracy w trudnym terenie.

Aby uniknąć kosztownych napraw, zaleca się regularną kontrolę stanu przewodów oraz wymianę tych, które noszą ślady zużycia lub uszkodzeń.

Jak dobrać odpowiednie przewody hydrauliczne do maszyn rolniczych?

Dobór właściwych przewodów hydraulicznych do maszyn rolniczych zależy od kilku czynników, które warto wziąć pod uwagę, aby zapewnić długotrwałą i bezawaryjną eksploatację układów hydraulicznych:

• Ciśnienie robocze - przewody muszą być dostosowane do ciśnienia panującego w układzie hydraulicznym danej maszyny.
• Rodzaj płynu hydraulicznego - niektóre przewody są bardziej odporne na konkretne rodzaje płynów, co zapewnia ich dłuższą żywotność.
• Temperatura pracy - układy hydrauliczne mogą pracować w ekstremalnych warunkach temperaturowych, dlatego przewody powinny być dostosowane do tych warunków.

Układy Hydrauliczne w Ciągnikach Rolniczych: Otwarte vs. Zamknięte

Ciągnik rolniczy wyposażony jest w układ hydrauliczny umożliwiający zasilanie maszyn towarzyszących. Służy on do zasilania części maszyn, które wykorzystują moc hydrauliczną, jak na przykład siłowniki lub silniki hydrauliczne. W dostępnych na rynku ciągnikach wyróżniamy dwa główne układy hydrauliczne: zamknięty i otwarty.

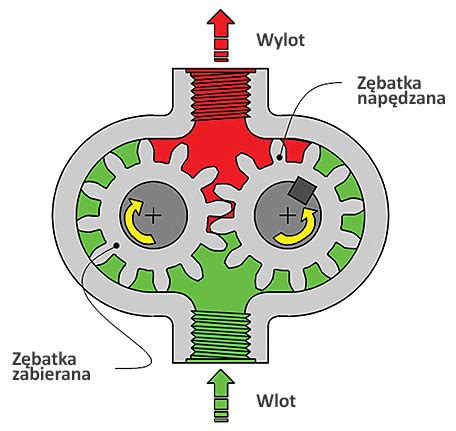

• Układ otwarty jest oparty na pompie zębatej o stałym wydatku.
• Układ zamknięty na pompie osiowo-tłoczkowej ze zmiennym wydatkiem.

Z punktu widzenia użytkownika najważniejsze są różnice w sposobie działania obu układów.

Mit o Szybkości Układów LS

Należy obalić mit, że układ LS (Load Sensing) jest szybszy od układu OC (Open Center). Jeżeli mielibyśmy taki sam ładowacz czołowy, założony na ciągniku o tych samych gabarytach, ich pompy hydrauliczne mogłyby mieć taki sam wydatek.

Układ otwarty z pompą hydrauliczną o stałym wydatku oznacza, że wydatek pompy jest taki sam na jeden obrót pompy. Czyli im większe są obroty silnika, tym większy jest wydatek pompy. Maksymalny wydatek osiągany jest przy nominalnych obrotach silnika spalinowego. Bardzo podobnie będzie zachowywać się pompa LS.

Pompa LS może zmieniać wydatek, jednak właściwie powinniśmy to nazwać ograniczaniem wydatku. Dlatego właśnie, że pompa LS może, w przeciwieństwie do pompy zębatej, ograniczać wydatek, może wpływać na mniejsze zużycie paliwa. Pompa zębata tłoczy olej cały czas, a pompa osiowo-tłoczkowa, jeśli nie ma takiej potrzeby, to nie tłoczy oleju.

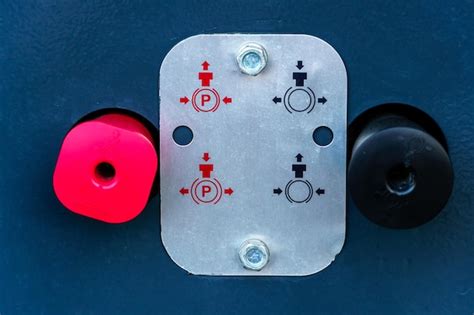

Podłączenie Maszyn z Układem Power Beyond

Maszyna wymagająca układu Power Beyond może zostać podpięta również do ciągnika z pompą zębatą. Wykorzystywane są wtedy dwa przewody: jednym podawany jest olej hydrauliczny, a drugim olej wraca do zbiornika. W celu zapewnienia pracy maszyny z układu Power Beyond, operator ciągnika załącza stały przepływ, tak, że olej jest ciągle podawany na złącze hydrauliczne. W przypadku ciągnika wyposażonego w pompę o zmiennym wydatku, oprócz dwóch przewodów, podłączany jest też trzeci, tzw. przewód sygnałowy.

Sterowanie Zaworami Hydraulicznymi: Mechaniczne i Elektrohydrauliczne

Zawory hydrauliczne sterowane mechanicznie lub elektrohydraulicznie to dwa główne typy spotykane w maszynach rolniczych.

Zawory Sterowane Mechanicznie

Zawory sterowane mechanicznie w ciągnikach mogą realizować ciągły przepływ poprzez blokadę dźwigni w pozycji wydatku lub poprzez system samoczynnego odblokowania po osiągnięciu wysokiego ciśnienia (funkcja kick out). Dźwignia sterująca pozostanie w położeniu wydatku do momentu, aż zadana czynność zostanie zakończona (siłownik osiągnie skrajną pozycję) lub operator przesunie dźwignię. W praktyce oznacza to, że aby obrócić pług, wystarczy przesunąć dźwignię do pozycji ciągłego wydatku, a po wykonaniu ruchu przez pług, dźwignia samoczynnie wróci na pozycję środkową.

Zawory sterowane mechanicznie mogą być wyposażone w pozycję pływającą. Oznacza to, że obydwa złącza jednego gniazda hydraulicznego są otwarte i połączone ze sobą, co w praktyce oznacza, że siłownik może swobodnie się poruszać. Ma to znaczenie w przypadku maszyn, które mają kopiować teren, np. kosiarki. Jest to również przydatna opcja podczas podłączania i odłączania przewodów hydraulicznych, gdyż załączenie pozycji pływającej powoduje spadek ciśnienia. W przypadku, gdy zawory hydrauliczne nie posiadają pozycji pływającej, konieczne jest zgaszenie ciągnika, a następnie poruszanie dźwignią w celu zluzowania ciśnienia hydraulicznego.

Bardzo przydatnym rozwiązaniem, dostępnym już w nowoczesnych seriach ciągników, jest system luzowania ciśnienia za pomocą dźwigni umieszczonych bezpośrednio na złączach hydraulicznych.

Zawory Sterowane Elektrohydraulicznie

Drugą funkcją zaworów elektrohydraulicznych jest możliwość ich programowania do systemu zarządzania narzędziem na uwrociach. Ciągniki wyposażone w monitory posiadają rozbudowane sterowanie zaworami hydraulicznymi, dzięki czemu można bardziej dokładnie wysterować zawory hydrauliczne. Są to: charakterystyka rozruchu oraz priorytetu.

Z uwagi na możliwość uruchamiania przepływu oleju przez przycisk, przy dużym wydatku oleju, może zdarzyć się gwałtowne i niepożądane, mocne rozpoczęcie pracy komponentu hydraulicznego. W celu jego zapobiegnięcia, w zaawansowanych ustawieniach hydraulicznych, można wybrać, w jaki sposób będzie rozpoczynał pracę zawór hydrauliczny.

Drugą przydatną funkcją jest przypisanie priorytetu do gniazda hydraulicznego. Dzięki tej funkcji układ sterujący ciągnika dba, by na wskazanym gnieździe hydraulicznym był zawsze wydatek określony przez użytkownika. System ten zapobiega spadkowi przepływu na wybranym gnieździe hydraulicznym.

W przypadku zaworów sterowanych elektronicznie operator nie ma do dyspozycji mechanicznych blokad w pozycji wydatku ani funkcji kick out. Określa natomiast czas działania przepływu po dotknięciu przycisku od danego zaworu. W przypadku pracy z silnikiem hydraulicznym konieczne może być ustalenie jego obrotów za pomocą wydatku oleju hydraulicznego, co np. w siewnikach z dmuchawą hydrauliczną steruje liczbą obrotów dmuchawy. Niektóre przyczepy posiadają opcję kiprowania, która wymaga podłączenia tylko jednego przewodu hydraulicznego; przydatna bywa wtedy możliwość zamienienia gniazda hydraulicznego z działania dwustronnego na jednostronnego.

Budowa Rozdzielaczy Hydraulicznych

Budowa rozdzielaczy hydraulicznych, a dokładnie ich suwaków, oparta jest na przekryciu ujemnym (różnica między szerokością suwaka a kanałem hydraulicznym). Ma to ogromną zaletę, że w momencie przesterowania, czyli załączenia zaworu hydraulicznego, lub zmiany kierunku przepływu oleju, nie następuje gwałtowny skok ciśnienia i nie powstają uderzenia hydrauliczne. Takie rozwiązanie chroni zarówno pompę, jak i maszynę.

Jednak ma jedną wadę, polegającą na delikatnym upuszczaniu ciśnienia hydraulicznego. Dlatego niektóre zawory dostarczane są jako bezprzeciekowe (zero leakage), dla maszyn, które wymagają stałej pozycji, np. podnośników.

Hydraulika w Traktorkach Samoróbkach: Wyzwania i Rozwiązania

Tworzenie własnego układu hydraulicznego w traktorku samoróbce, na przykład z silnikiem od Malucha i skrzynią z Fiata 126, wymaga przemyślenia wielu aspektów, zwłaszcza jeśli brakuje podnośnika do prac ogrodowych.

Jednym z kluczowych wyzwań jest pobór prądu przez pompę hydrauliczną. Silniki pomp z mniejszych wind załadowczych (np. 12V 1500W) pobierają moc porównywalną do rozrusznika małego diesla, a w większych windach silniki mają moc ponad 2kW. Aby taka pompa nie rozładowywała akumulatora, niezbędny jest alternator o wydatku minimum 100 amper. Silnik o małej pojemności, jak ten z Malucha, może nie poradzić sobie z takim obciążeniem lub będzie zużywał kolosalnie dużo paliwa. Same siłowniki i rozdzielacz z windy załadowczej są zazwyczaj odpowiednie do tego typu zastosowań.

Użytkownicy poszukują informacji na temat wykonania hydrauliki siłowej w traktorku, w tym połączenia pompy, zbiornika oleju, rozdzielacza i siłowników. Do podnoszenia narzędzi zazwyczaj potrzebne są dwa węże, szczególnie w przypadku siłownika dwustronnego działania, który aktywnie podnosi i opuszcza. W przypadku ładowacza czołowego (tzw. tura) dla podnoszenia może wystarczyć jeden wąż, jeśli opuszczanie odbywa się grawitacyjnie z użyciem siłownika jednostronnego działania.

Zasugerowano, aby pompa mogła być z różnych modeli, niekoniecznie z C330, oraz że dobór siłowników i rozdzielacza zależy od dostępnych komponentów.

Joystickowe Sterowanie i Poprawa Instalacji

Interesującym rozwiązaniem w traktorkach samoróbkach jest zastosowanie rozdzielacza joystickowego. Zamiast dwóch odpowiadających sobie dźwigni, jeden joystick może płynnie sterować dwiema sekcjami: przód-tył (jedna sekcja) i lewo-prawo (druga sekcja). Jest to idealne rozwiązanie, które znacząco ułatwia obsługę i podnosi komfort pracy.

W przypadku chęci poprawy istniejącej instalacji hydraulicznej, która może być wykonana "chałupniczo", zaleca się zlecenie tego firmie specjalizującej się w hydraulice siłowej. Ważne jest, aby dokładnie wiedzieć, czego się chce i jak to powinno być wykonane, aby móc nadzorować proces i zapewnić profesjonalne wykonanie.

Kompleksowy Wybór Elementów Instalacji i Złączy Hydraulicznych

Dostępne na rynku komponenty do układów hydraulicznych są niezwykle zróżnicowane. Oferowane są węże ssawne i niskociśnieniowe, spirale ochronne do węży, rury hydrauliczne, odpowiednia armatura nisko i wysokociśnieniowa oraz złącza w różnych wersjach (metryczne, ORFS, BSP, JIC i inne). Elementy te mają na celu zapobieganie wyciekom w układach hydraulicznych i ułatwianie codziennej pracy.

Dla osprzętu hydraulicznego z pewnością znajdzie się odpowiednie wielozłącze; bogaty asortyment obejmuje produkty, akcesoria i części zamienne wiodących producentów. Szybkozłącza skręcane, złączki do przewodów rurowych, złącza zrywalne, złączki wysokociśnieniowe zapewniają elastyczność w zakresie dostaw części zamiennych. Złącza są dostępne do wszystkich popularnych systemów, takich jak Argus typu AK, HDK, RK, Contitech, Edbro, Hyva, Caterpillar.

Rury i węże oraz gwinty w układach hydraulicznych oznaczane są z uwzględnieniem średnicy zewnętrznej lub wewnętrznej, a także innych kryteriów. Hydraulika działa, gdy poszczególne elementy układu hydraulicznego są do siebie idealnie dopasowane. Dlatego przy wyborze elementów takich jak przewody hydrauliczne należy poświęcić odpowiednią ilość czasu na wzięcie pod uwagę wszelkich aspektów. Wszystko zaczyna się od wyboru odpowiedniej średnicy wewnętrznej przewodu; czy do węży hydraulicznych potrzebny będzie jeszcze wąż ochronny? Jak bardzo muszą i mogą być one wygięte? Która długość będzie optymalna, który wąż i które złącze będą najlepsze do wymagań klienta?

Warto skonsultować się ze specjalistami, aby zyskać pewność, że układy hydrauliczne w pojeździe będą działać prawidłowo we wszystkich systemach.
