Koparko-ładowarka JCB 3CX: Wprowadzenie i Ogólne Cechy
Jeśli szukasz uniwersalnej maszyny budowlanej, która poradzi sobie z różnymi zadaniami i dobrze pracuje nawet w trudnych warunkach, koparko-ładowarka JCB 3CX jest godna uwagi. Silnik tej maszyny charakteryzuje się o 16% mniejszym zużyciem paliwa, a blokada momentu pozwala osiągnąć nawet 25% oszczędności. Ponadto, JCB 3CX wyróżnia się obniżonym poziomem hałasu, co znacząco podnosi komfort pracy operatora. W kabinie znajduje się także ekran boczny, który pozwala kontrolować m.in. audio i telefon, a także dostarcza wiele informacji na temat stanu maszyny, wysyła alerty serwisowe i opisuje jej funkcje.
Parametry Techniczne Ramion Roboczych JCB 3CX
Ramię jest nieodzownym elementem każdej koparki. Umożliwia wykonywanie różnego rodzaju prac, takich jak kopanie, podnoszenie i przenoszenie materiałów. Jest wykonane z wysokiej jakości stali, co czyni ramię wytrzymałym i odpornym na obciążenia oraz trudne warunki pracy panujące na budowie.

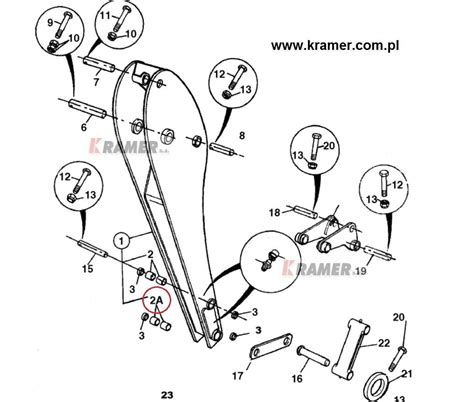

Ramię Ładowarki
Ramię ładowarki zostało wyposażone w wielofunkcyjną łyżkę z widłami typu 6w1, której pojemność to 1 m³, a szerokość 2,35 m. Urządzenie ma duży zasięg pracy. Maksymalna wysokość załadunku ramienia ładowarki to aż 3,2 m, a wyładunku 2,72 m. Na pełnej wysokości ramię ma zasięg 1,37 m i potrafi na tę wysokość podnieść 3169 kg. Natomiast siła skrawania łyżki to ponad 6,5 tony (6531 kg), a siła zrywania w ramionach łyżki to 4732 kg.

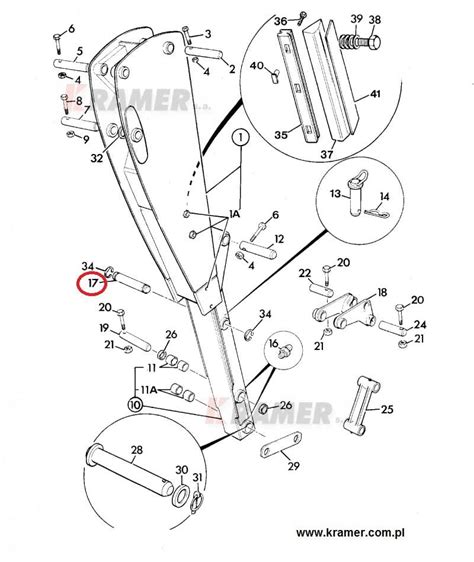

Ramię Koparki
Ramię koparki może kopać na głębokości niemal 6 metrów, dokładnie 5,97 m. Zasięg na poziomie gruntu od osi obrotu ramienia to 6,52 m, a w bok od osi maszyny 7,09 m. Maksymalna wysokość załadunku wynosi 4,72 m. Udźwig z wysuwem to 719 kg, a bez wysuwu to 1451 kg. Natomiast siła skrawania łyżki to nawet 6228 kg.
Sterowanie i Obsługa Ramienia Koparki
Ramieniem koparki steruje operator za pomocą dźwigni lub joysticka umieszczonego w kabinie. Manipulowanie ruchem ramienia koparki odbywa się za pomocą dwóch dźwigni (joysticków). Prawa dźwignia steruje ruchem ramienia i łyżki. Przesuwanie jej w przód powoduje ruch ramienia do przodu, natomiast przesunięcie w tył - ruch do tyłu. Lewa dźwignia steruje ruchem wysięgnika i łyżki. Przed rozpoczęciem pracy z wykorzystaniem ramienia koparki JCB 3CX, należy zapoznać się z instrukcją obsługi, ponieważ mogą występować drobne różnice w układzie sterowania lub możliwość stosowania dodatkowych funkcji przy innego rodzaju osprzęcie.
Kluczowe Komponenty Ramienia Koparki
Sworzeń Ramienia
Sworzeń ramienia w koparce JCB 3CX umożliwia połączenie między ramieniem a resztą maszyny budowlanej. Sworzeń zwany jest również punktem obrotowym. Wyposażony w łożyska, pozwala na płynny obrót ramienia bez nadmiernego tarcia. Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na pracę sworznia i doprowadzić do jego awarii.
Siłownik Blokady Ramienia
Siłownik blokady ramienia jest odpowiedzialny za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu. To zabezpieczenie zapobiega przypadkowym ruchom ramienia, które mogłyby stanowić zagrożenie dla operatora i otoczenia. Konstrukcja zwykle ma charakter hydrauliczny, co oznacza, że korzysta z ciśnienia hydraulicznego do wykonywania ruchów i blokowania ramienia w wybranej pozycji. Operator koparki może aktywować lub dezaktywować blokadę ramienia za pomocą odpowiednich dźwigni lub przycisków w kabinie.

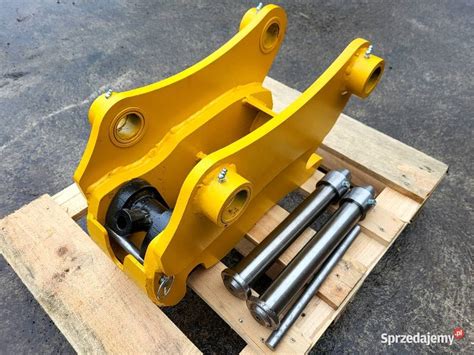

Szybkozłącze Hydrauliczne
Szybkozłącze hydrauliczne w koparce JCB służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego do koparki bez konieczności korzystania z żadnych dodatkowych narzędzi. Ten element składa się z dwóch głównych części: płyty montażowej instalowanej na ramieniu koparki oraz części montowanej na narzędziu lub osprzęcie hydraulicznym. Operowanie szybkozłączem hydraulicznym odbywa się za pomocą przycisków lub dźwigni znajdujących się w kabinie operatora. Operator może szybko i łatwo podłączyć narzędzie hydrauliczne bez wychodzenia z kabiny. Szybkozłącze hydrauliczne w koparce JCB to przydatne narzędzie, które zwiększa wydajność pracy i wszechstronność maszyny.
Jak obsługiwać szybkozłącze hydrauliczne w koparce 4-6T
Diagnostyka i Rozwiązywanie Problemów z Ramieniem Koparki
Objawy Niskiej Wydajności Ramienia
Wielu użytkowników koparek JCB zgłasza problemy z tylnym ramieniem, które wydaje się być za wolne i ma za mało siły. Na przykład, przy podpiętej skarpówce, gdy nabierze się całą łyżkę ziemi, na wyprostowanym ramieniu ledwo ją podnosi. Koparka jest na joystickach. Problemy te często eskalują, gdy próbuje się wykonywać dwie funkcje jednocześnie; pierwsza funkcja może wówczas przestać działać. Przykładowo, podnosząc tylne ramię i zamykając łyżkę, ramię przestaje się podnosić. Należy wtedy zwolnić zamykanie łyżki, aby ramię powoli szło do góry, a łyżka powoli się zamykała. To samo zjawisko obserwuje się przy przedniej łyżce, która nie ma siły, aby materiał na siebie położyć, a podnoszenie jest oporne, szczególnie w połączeniu z podjeżdżaniem. Sekcja obrotu i podnoszenia oraz ramię wolno idą przy zasypywaniu wykopu, choć sam obrót na pusto jest w miarę szybki.
Pomiar Ciśnienia i Potencjalne Przyczyny
W przypadku problemów z siłą i prędkością ramienia, kluczowe jest sprawdzenie ciśnienia w układzie hydraulicznym. Przy pracy tylnym ramieniem, ciśnienie na rozgrzanym oleju wynosiło 200 atm, natomiast na przedniej łyżce było to 220 atm. Inne pomiary wykazały ciśnienie 240 atm przy zamkniętej funkcji, a przy otwartej, bez obciążenia, 180 atm. Warto dodać, że w modelu 4CX Super, wyposażonym w pompę wielotłokową, istnieje funkcja, która zwiększa wydajność pod wpływem obciążenia.
Przycisk "Żółw" (Turtle Mode)
Na bocznym panelu w kabinie koparki znajduje się przycisk "Żółw". U niektórych operatorów ten klawisz ma dwie pozycje załączania: pierwsza pozycja to zwolnione tylne ramię, a druga pozycja to zwolniona praca przedniej łyżki. Najlepiej sprawdzić jego działanie, podnosząc przednią łyżkę i naciskając ten przycisk. Należy upewnić się, że nie jest on przypadkowo cały czas załączony, co może spowalniać ruchy ramienia.
Doświadczenia z Serwisem i Naprawami
W obliczu problemów z wydajnością, użytkownicy często zwracają się do serwisu. W jednym z przypadków serwis IH stwierdził problem i wymienił przedni rozdzielacz za 18 000 zł, jednak według użytkownika nie przyniosło to żadnej poprawy. Następnie wymieniono zawór "żółwia" za 4 500 zł, lecz ramię nadal pozostawało wolne i słabe. Mimo że teraz klawisz "żółwia" działa i zmienia prędkość z wolnej na bardzo wolną, problem nie został całkowicie rozwiązany. Wymieniano również zawór priorytetowy, jednak i to nie przyniosło poprawy.
