Gąsienice gumowe to coraz częstszy widok w wielu sektorach, od placów budowy po rolnictwo i zastosowania militarne. Stanowią one nowoczesną alternatywę dla tradycyjnych gąsienic stalowych, oferując szereg znaczących zalet. Ich rozwój wynika z dążenia do eliminacji niedogodności związanych z konstrukcjami stalowymi, takich jak wysoki poziom hałasu, duże obciążenie podłoża i mniejszy komfort pracy operatora.
Konstrukcja i Technologia Gąsienic Gumowych
Budowa Gąsienic Gumowych
Produkcja gąsienic gumowych różni się od klasycznych gąsienic stalowych, przypominając proces tworzenia opon samochodowych. Gąsienice gumowe to skomplikowane konstrukcje, składające się z kilku warstw o zróżnicowanych funkcjach. Wewnętrzną strukturę stanowi elastyczna siatka stalowa lub pręty, pełniące funkcję spajającą dla wszystkich komponentów konstrukcyjnych, takich jak kordy ze stali i nośne płyty metalowe. Stabilność tego połączenia jest ściśle zależna od jakości zastosowanej siatki.
Na rdzeniu umieszczona jest warstwa gumowa, która ma bezpośredni kontakt z podłożem i zapewnia amortyzację podczas jazdy. Mieszanka gumowa, z której jest wykonana, charakteryzuje się wysoką odpornością na ścieranie i uszkodzenia mechaniczne. Zewnętrzną warstwę gąsienicy stanowi bieżnik, którego wzór odpowiada za przyczepność do podłoża i może się różnić w zależności od zastosowania maszyny. Te różnorodne elementy składają się na spójną całość, zapewniającą gąsienicom gumowym ich charakterystyczne właściwości, takie jak elastyczność, komfort jazdy, mniejsze zużycie i dłuższa żywotność. W nowoczesnych konstrukcjach często nie występuje ani jedno łączenie w postaci spawu, co eliminuje najsłabszy element konstrukcji.
Zalety Kompozytowych Gąsienic Gumowych (CRT)
Kompozytowe gąsienice gumowe (CRT - Composite Rubber Track) stanowią szczyt rozwoju w tej technologii. Są one rozwijane od ponad 15 lat i mogą stanowić element układu napędowego w pojazdach o masie od 4 do 42 ton. W porównaniu do gąsienic stalowych, CRT są lżejsze (aż o połowę), co ułatwia transport, np. powietrzny, oraz zmniejsza ogólne koszty eksploatacyjne przez całą służbę maszyny. To ostatnie jest spowodowane znacznym uproszczeniem ich obsługi względem tradycyjnych gąsienic.
Do kluczowych zalet CRT należą:
- Redukcja hałasu: Są cichsze podczas pracy (o około 13,5 dB), co przekłada się na zmniejszenie zmęczenia załogi i zwiększenie komfortu pracy.
- Zmniejszenie wibracji: Generują o 70% mniej wibracji.
- Wytrzymałość: Same w sobie CRT są odporne na wysokie temperatury i ogień, a nawet detonację min na poziomie trzecim (STANAG 4569).
- Wyższa prędkość poruszania: Umożliwiają szybsze wykonywanie skrętów.
- Lepsza manewrowość i przyczepność: Sprawdzają się na różnych podłożach.
- Mniejsze zużycie paliwa: Pozwalają na oszczędność paliwa do 30%.
Testy zrealizowane na potrzeby australijskiego programu Mounted Close Combat Capability LAND 400 z pojazdami KF41 Lynx udowodniły, czego dokładnie można oczekiwać po CRT. Sukces tych gąsienic nie oznacza jednak, że stalowe warianty pójdą w zapomnienie; często maszyny są przystosowane do obu typów, co pozwala na elastyczność w zastosowaniach.
Opcje gąsienic gumowych dla kompaktowych ładowarek gąsienicowych Cat®
Ewolucja Gąsienic - Krótka Historia
Koncepcja zastosowania gąsienic poprawiających trakcję, szczególnie w trudnym terenie, jest dość stara. Za ojca gąsienic uważa się brytyjskiego wynalazcę Richarda Lowella Edgewortha, który w 1770 roku opatentował pojazd poruszający się na tzw. „szynie bez końca”. Na początku XX wieku gąsienice znalazły zastosowanie w seryjnie produkowanych maszynach, z których najbardziej znane są ciągniki Holt Manufacturing Company.
Gąsienice wykonane z gumy jako jeden ciągły element stały się przede wszystkim elementem układu napędowego pojazdów półgąsienicowych. Ich "ojcem" był francuski inżynier Adolphe Kégresse, który pierwsze tego typu konstrukcje tworzył przed I Wojną Światową na dworze cara Mikołaja II. Do historii przeszedł głównie za sprawą budowanych w dwudziestoleciu międzywojennym we Francji pojazdów Citroën-Kegresse. Podczas II Wojny Światowej na bazie rozwiązania Adolphe'a Kégresse'a powstały m.in. amerykańskie półgąsienicowe transportery M2/M3 half-track. Nowoczesne gumowe gąsienice tego typu w niczym nie przypominają tych sprzed lat - są to zaawansowane konstrukcje kompozytowe.
Obszary Zastosowań Gąsienic Gumowych
Maszyny Budowlane i Komunalne

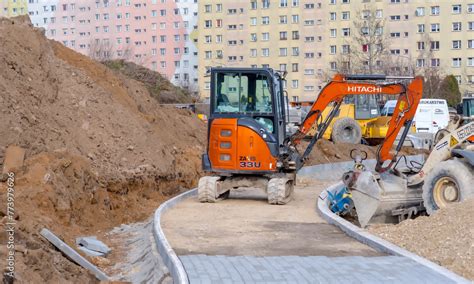

Wśród maszyn budowlanych gąsienice gumowe znajdują zastosowanie przede wszystkim w minikoparkach i ładowarkach. Zapewniają im stabilność na nierównym terenie oraz umożliwiają pracę w miastach i na terenach prywatnych bez niszczenia nawierzchni, co jest niemożliwe w przypadku gąsienic stalowych. Ich lekkość i kompaktowość idealnie sprawdzają się w minikoparkach, gwarantując zwrotność w ciasnych przestrzeniach.
Elastyczna gumowa powierzchnia charakteryzuje się doskonałą przyczepnością na różnorodnych nawierzchniach, włączając w to asfalt, bruk oraz płyty chodnikowe. Gąsienice gumowe znalazły zastosowanie także w pracy wewnątrz budynków, gdzie nawet najmniejsze minikoparki mogą swobodnie manewrować przez drzwi i wykonywać prace wyburzeniowe w halach, magazynach i innych obiektach. Ich wszechstronność pozwala na operowanie zarówno na równych powierzchniach, jak i na terenach z wykopami czy gruzowiskami, umożliwiając precyzyjne sterowanie i sprawne wykonywanie zadań.
Rozwiązania dla Rolnictwa - System Soucy Track

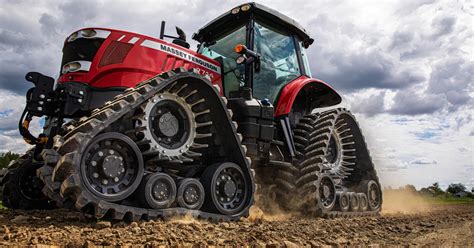

W rolnictwie systemy gąsienic gumowych, takie jak Soucy Track, znacznie zwiększają sprawność podczas uprawy gleby i zbiorów. Ich gumowe gąsienice zapewniają doskonałą przyczepność i elastyczność. Ciągnik wyposażony w system Soucy Track posiada o 330% lepszą trakcję niż ciągnik z konwencjonalnymi oponami, a współczynnik poślizgu jest znacząco mniejszy (przeważnie do 3% w zależności od terenu).
Zwiększona przyczepność pozwala wykonywać tę samą pracę za pomocą ciągnika z mniejszą mocą. Promień skrętu z systemem Soucy Track jest identyczny jak przy standardowych kołach, co pozwala na nie zrywanie gruntu podczas skrętu. System ten nie wymaga modyfikacji ciągnika do instalacji, co umożliwia łatwy powrót do kół w dowolnym momencie. Mniejsze zagęszczenie gleby (o 3,5 raza w stosunku do ciągnika z tradycyjnym ogumieniem) pozwala na zwiększenie wydajności plonowania pól. Niezawodność systemu gwarantuje jego solidna konstrukcja i łatwa konserwacja - jednoczęściowy korpus nie wymaga konserwacji, a punkty smarownicze są łatwo dostępne.
Zastosowania Wojskowe i Pojazdy Specjalne

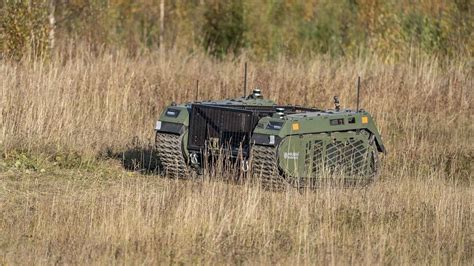

Gumowe gąsienice znajdują również zastosowanie w pojazdach wojskowych, takich jak BWP Bradley czy prototypy platform NGCV OMFV i RCV. Celem tych prac jest redukcja hałasu (silent mobility), zmniejszenie masy układu gąsienicowego w porównaniu ze standardowymi gąsienicami stalowymi, zmniejszenie oporów toczenia oraz uproszczenie obsługi i logistyki. Ma to doprowadzić do osiągnięcia cichego poruszania się pojazdom gąsienicowym ważącym do 50 ton.
Typy Gąsienic Gumowych i Akcesoria
Różnorodność Gąsienic Gumowych
Różnorodność dostępnych na rynku gąsienic pozwala dostosować je do specyfiki pracy oraz typu maszyny. Wśród najpopularniejszych rozwiązań znajdują się:
- Gąsienice standardowe: Sprawdzają się podczas lekkich i średnich prac ziemnych.
- Gąsienice o wzmocnionej konstrukcji: Niezbędne w warunkach wyjątkowo wymagających, np. na kamienistych nawierzchniach, w błocie lub glinie.
- Gąsienice o szerokiej powierzchni styku: Idealne do prac miejskich, ogrodniczych, na polach golfowych lub w parkach, gdzie kluczowa jest ochrona nawierzchni i minimalizacja nacisku na grunt.
- Gąsienice z agresywnym bieżnikiem: Popularne w okresie jesienno-zimowym oraz wszędzie tam, gdzie podłoże jest grząskie lub zaśnieżone.
- Gąsienice hybrydowe: Stanowią połączenie elastyczności gumy z wytrzymałością elementów stalowych.
W przypadku maszyn Caterpillar, gąsienice gumowe projektowane są z myślą o maksymalnej trwałości i przyczepności. Posiadają specjalne wzory bieżnika oraz systemy redukujące wibracje i hałas. Gumowe gąsienice często zawierają wzmocnione wkładki oraz wewnętrzne stalowe rdzenie prowadzące, które zwiększają ich wytrzymałość i stabilność.
Gumowe Nakładki na Gąsienice Stalowe
Aby uniknąć uszkodzenia wykończonych powierzchni podczas pracy na betonie, asfalcie lub utwardzonych drogach, zaleca się wyposażenie stalowych koparek gąsienicowych w gumowe nakładki lub buty. Są one praktyczne i dostosowane do większości pojazdów gąsienicowych dostępnych na rynku, zwiększają wydajność i zmniejszają hałas, zapobiegając zużyciu elementów gąsienic i uszkodzeniom powierzchni.
Gumowe nakładki wykonane są ze specjalnie wzmocnionych, wytrzymałych mieszanek gumowych, zapewniających wysoką wytrzymałość i wydłużoną żywotność. Można wyróżnić kilka typów:
- Nakładki przykręcane (bolt-on): Przeznaczone do montażu na stalowych butach gąsienicowych z otworami montażowymi. Są najbardziej popularne, trwałe i ekonomiczne, choć ich montaż lub wymiana trwa dłużej.
- Nakładki zatrzaskowe (clip-on): Zaprojektowane do stosowania na stalowych butach gąsienicowych bez otworów montażowych. Montowane za pomocą bocznych wsporników (klipsów), co znacznie skraca czas montażu i demontażu.
- Nakładki Road-Liner (miejskie): Składają się ze stalowej płyty pokrytej warstwą gumy i są zwykle mocowane bezpośrednio do łańcuchów gąsienic jako kompletny zamiennik stalowych nakładek. Przeznaczone do użytku na drogach i płaskich powierzchniach.
Stosowanie tych produktów przynosi wiele korzyści, nie tylko zwiększając wydajność pracy na wykończonych powierzchniach, ale także wydłużając żywotność maszyny i zapewniając maksymalny zwrot z inwestycji.
Kluczowe Elementy Układu Gąsienicowego
Układ gąsienicowy, niezależnie od tego, czy wykorzystuje gąsienice gumowe, czy stalowe, składa się z wielu współpracujących elementów, których zadaniem jest przenoszenie napędu, zapewnienie stabilności maszyny i dostosowanie jej do pracy w trudnym terenie. W typowej maszynie gąsienicowej, napęd generowany jest przez silnik i przekazywany za pośrednictwem przekładni i silników jazdy na koła napędowe, które wprawiają w ruch cały łańcuch gąsienicy.
Koło Napędowe (Sprocket)
Koło napędowe przenosi moment obrotowy z przekładni na gąsienicę, odpowiadając za wprawienie całego układu jezdnego w ruch. Odpowiedni profil zębów i precyzyjne dopasowanie do gąsienicy minimalizują zużycie oraz ryzyko przeskoku, co przekłada się na płynne przeniesienie napędu i długą żywotność komponentów.
Rolki Jezdne i Podtrzymujące
Rolki jezdne i podtrzymujące są kluczowe dla prawidłowego rozłożenia ciężaru maszyny na gąsienicy i płynnego prowadzenia jej po podłożu. Ich uszczelnienie zabezpiecza wnętrze przed zabrudzeniami, a trwałe smarowanie wydłuża żywotność. Dostępne są w wersji jedno- lub dwukołnierzowej, z szerokimi kołnierzami zapobiegającymi zsuwaniu się gąsienicy.
Koła Napinające i Napinacze (Idler/Tensioner)
Koła napinające utrzymują prawidłowe napięcie gąsienicy, zapewniając jej stabilną pracę i minimalizując zużycie pozostałych komponentów układu jezdnego. Najczęściej stosuje się odlewane lub spawane konstrukcje z wewnętrznymi wzmocnieniami, co zwiększa ich wytrzymałość i odporność na obciążenia.
Prowadnice Gąsienic
Prowadnice gąsienic stabilizują tor ruchu gąsienicy, zapobiegając jej zsuwaniu się podczas pracy maszyny. Równomiernie rozkładają ciężar maszyny na podłoże i zapewniają stabilność w trudnym terenie. Ich hartowanie na dużą głębokość zapewnia wysoką odporność na zużycie, odkształcenia i obciążenia udarowe.
