Regulator Napięcia i Układ Ładowania w Ciągnikach Ford

Prawidłowe funkcjonowanie instalacji elektrycznej jest kluczowe dla niezawodnej pracy każdego ciągnika rolniczego, a w szczególności dla modeli Ford. Jednym z najważniejszych elementów tego systemu jest regulator napięcia, który wraz z alternatorem lub prądnicą, odpowiada za stabilne ładowanie akumulatora i zasilanie wszystkich odbiorników prądu. Zrozumienie budowy i zasad działania tych komponentów, a także umiejętność diagnozowania typowych usterek, pozwala na utrzymanie maszyny w pełnej sprawności.

Ewolucja Układu Ładowania: Od Prądnicy do Alternatora

W starszych modelach ciągników Ford, takich jak Ford 4000, często spotykana była prądnica w połączeniu z zewnętrznym regulatorem napięcia, na przykład firmy Lukas. System ten, choć funkcjonalny, bywał źródłem problemów. W jednej z dyskusji poruszono problem spalających się żarówek w Fordzie 4000, mimo wymiany instalacji elektrycznej. Uczestnicy sugerowali sprawdzenie napięcia ładowania na akumulatorze oraz poprawności połączeń między prądnicą a regulatorem. Ostatecznie, po wielu próbach, użytkownik odkrył, że prądnica nie ładowała, co potwierdził brak świecenia żarówki kontrolnej.

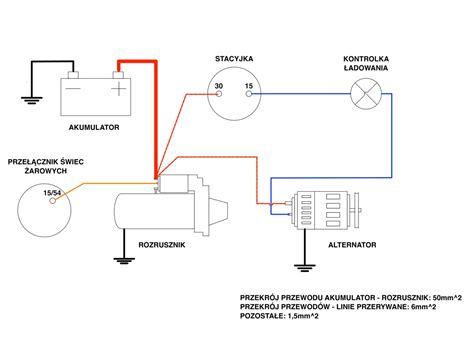

W obliczu powtarzających się awarii i niedostatecznej wydajności, wielu właścicieli ciągników decyduje się na modernizację układu ładowania. Wymiana prądnicy na alternator to popularne rozwiązanie, które znacząco poprawia stabilność pracy. Alternator charakteryzuje się większą mocą i jest mniej awaryjny niż prądnica. Pozwala to na podłączenie większej liczby odbiorników (np. dodatkowego oświetlenia) bez ryzyka niedoładowania akumulatorów czy ich rozładowania. Taka modernizacja poprawia wydajność ładowania, zwłaszcza przy niższych obrotach silnika, co jest szczególnie cenne podczas codziennej eksploatacji.

Typowe Objawy Problemów z Ładowaniem

Problemy z układem ładowania mogą objawiać się na kilka sposobów, sygnalizując awarię alternatora, regulatora napięcia, przewodów lub akumulatora. Najczęstsze objawy braku ładowania to:

• Kontrolka ładowania świeci stale lub żarzy się po odpaleniu silnika.
• Napięcie na akumulatorze po odpaleniu silnika nadal wynosi około 12,2-12,6 V i nie rośnie.
• Po włączeniu świateł napięcie na akumulatorze spada, a rozrusznik kręci coraz słabiej.
• Po kilku uruchomieniach silnika akumulator jest rozładowany.

Uszkodzony regulator napięcia może prowadzić do dwóch skrajnych sytuacji:

• Zbyt niskie napięcie ładowania (poniżej 13,5V) - akumulator jest niedoładowany, co skraca jego żywotność i utrudnia rozruch.
• Przeładowanie (powyżej 14,8V) - dochodzi do przegrzania akumulatora, uszkodzenia jego cel, a także do spalania żarówek i innych elementów elektrycznych.

Diagnostyka Układu Ładowania

Podstawową diagnostykę instalacji elektrycznej w ciągniku Ford można wykonać przy użyciu multimetru cyfrowego. Kluczowe kroki diagnostyczne obejmują:

1. Pomiar napięcia akumulatora przy wyłączonym silniku: Powinien wskazywać około 12,4-12,7V w instalacji 12V. Niższe wartości mogą świadczyć o rozładowaniu lub zużyciu akumulatora.
2. Pomiar napięcia ładowania przy pracującym silniku: Na klemach akumulatora sprawne układy powinny generować napięcie w zakresie 13,8-14,4V.
3. Sprawdzenie spadków napięcia na masie: Słaba masa potrafi udawać „uszkodzony alternator”. Jeśli spadek masy przekracza ~0,2-0,3 V, należy wyczyścić połączenia i sprawdzić przewody masowe. Korozja połączeń masowych jest jedną z częstszych usterek, powodującą trudności z rozruchem, wolniejsze obroty rozrusznika oraz niestabilną pracę oświetlenia. Warto regularnie kontrolować stan punktów masowych i czyścić je z nalotu.
4. Kontrola bezpieczników i przekaźników: W modelach Ford bezpieczniki najczęściej znajdują się pod deską rozdzielczą lub w bocznym panelu kabiny. Przepalony bezpiecznik może być skutkiem chwilowego zwarcia, dlatego warto sprawdzić także stan przewodów w danym obwodzie.
5. Weryfikacja napięcia na elektromagnesie rozrusznika: W przypadku problemów z rozruchem należy zweryfikować napięcie dochodzące do elektromagnesu rozrusznika podczas przekręcenia kluczyka. Brak napięcia może wskazywać na uszkodzoną stacyjkę, przekaźnik rozrusznika lub przerwę w obwodzie.

Szybka diagnoza na podstawie wyników:

• Napięcie na akumulatorze przy pracującym silniku nadal ~12,5 V → brak ładowania (problem ze wzbudzeniem, regulatorem napięcia, alternatorem lub kablem B+).
• Jest ~14 V, ale napięcie spada mocno pod obciążeniem → słaby alternator lub duże spadki na kablach/masie.
• Kontrolka ładowania żarzy się → często problem z masą/połączeniami, diodami prostowniczymi lub regulatorem napięcia.

Regulator Napięcia Ford: Specyfikacja i Zastosowanie

Regulator napięcia jest kluczowym elementem do utrzymania stabilnego napięcia w instalacji elektrycznej ciągnika. Poniżej przedstawiono przykładową specyfikację i kompatybilność regulatora napięcia do ciągników Ford:

Kompatybilność z modelami ciągników Ford / New Holland:

• 2000, 2000 US BUILT, 2100, 2110, 2110LCG, 2110LCGIND., 2120, 2150, 2300, 2310, 3000, 3000 US BUILT, 3055, 3100, 3110, 3120, 3150, 3300, 3310, 3330, 3400, 3400 US BUILT, 3500, 3500 US BUILT, 3550, 3550 US BUILT, 4000, 4000 US BUILT, 4100, 4110, 4110LCG, 4140, 4200, 4330, 4340, 4400, 4400 US BUILT, 4410, 4500, 4500 US BUILT, 5000, 5000 US BUILT, 5100, 5200, 5340, 7000, 7100, 7200, 8000, 9000

Kompatybilność z modelami Valmet Valtra:

• 361, 500, 502, 565

Numery porównawcze (OEM i zamienniki):

Elementy Instalacji Elektrycznej w Ciągnikach Ford

Instalacja elektryczna w ciągnikach Ford to złożony system, który zapewnia poprawne działanie wielu podzespołów, wpływając na wydajność i bezpieczeństwo pracy maszyny.

Układ Rozruchowy

Układ rozruchowy składa się z kilku współpracujących elementów, które odpowiadają za uruchomienie silnika wysokoprężnego. W przypadku modeli Ford 3000, 3600 czy 4000 stosowane są rozruszniki 12V o określonej mocy, dostosowanej do pojemności i stopnia sprężania silnika. Kluczowym elementem jest także stacyjka, która umożliwia uruchamianie i wyłączanie ciągnika, zapewniając niezawodne działanie przez długi czas.

• Rozrusznik: Inicjuje pracę silnika poprzez obracanie wału korbowego. Zużycie tulei prowadzących, szczotek lub elektromagnesu może powodować wolne obroty rozrusznika albo charakterystyczne kliknięcie bez obrotu silnika.
• Elektromagnes rozrusznika: Odpowiada za wysunięcie zębnika oraz zamknięcie obwodu prądowego. Jeśli po przekręceniu kluczyka słychać pojedyncze stuknięcie, a silnik nie obraca się, przyczyną może być zużyty elektromagnes lub spadek napięcia na przewodach zasilających.
• Świeca płomieniowa: Odpowiada za wspomaganie rozruchu silnika w niskich temperaturach, co jest szczególnie istotne w okresie zimowym. Ułatwia ona zapłon i pozwala na szybkie uruchomienie jednostki napędowej w trudnych warunkach pogodowych.
• Przekaźnik podgrzewania: W ciągnikach wyposażonych w świecę płomieniową, jego niesprawność utrudnia rozruch w niskich temperaturach.
• Kluczyk zapłonu: Umożliwia uruchomienie ciągnika i zasilanie wszystkich systemów elektrycznych.

Alternator i Regulator Napięcia

Alternator w ciągniku rolniczym Ford odpowiada za generowanie energii elektrycznej podczas pracy silnika, która ładuje akumulator i zasila układy elektryczne. W większości modeli, takich jak Ford 2000, 3000, 3600, 4000 czy 5000, stosowana jest instalacja 12V z alternatorem o napięciu znamionowym 14V. W starszych wersjach spotyka się alternatory z regulatorem zewnętrznym, montowanym oddzielnie od obudowy urządzenia. W nowszych rozwiązaniach regulator napięcia jest zintegrowany z alternatorem.

Okablowanie i Złącza

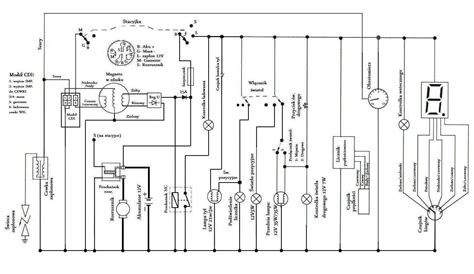

Wiązka elektryczna w ciągniku Ford odpowiada za prawidłowe połączenie wszystkich odbiorników prądu - od rozrusznika i alternatora, po oświetlenie, czujniki i elementy sterujące. Gotowe wiązki elektryczne do wybranych modeli ciągników Ford pozwalają na szybką odbudowę instalacji bez konieczności samodzielnego dorabiania przewodów. Są wykonane z przewodów o odpowiednim przekroju i odpornej na temperaturę izolacji, co ma znaczenie szczególnie w komorze silnika.

• Przewody akumulatorowe i rozrusznikowe: Muszą mieć odpowiedni przekrój, najczęściej 25 mm² lub 35 mm² w instalacjach 12V, aby zapewnić prawidłowy przepływ prądu rozruchowego. Zbyt cienki przewód powoduje spadki napięcia i utrudnia uruchomienie silnika.
• Konektory i złącza: W instalacji stosuje się różnego typu konektory oczkowe, wsuwki, kostki elektryczne oraz złącza hermetyczne. W maszynach pracujących w wilgotnym środowisku zaleca się stosowanie złączy zabezpieczonych przed wnikaniem wody i zabrudzeń.

Oświetlenie i Inne Systemy

W zakresie oświetlenia lampa przednia pozycyjna jest niezbędna dla zapewnienia bezpieczeństwa podczas pracy w nocy lub przy ograniczonej widoczności. Ważną rolę odgrywa również przekaźnik świateł, który zarządza zasilaniem lamp roboczych i drogowych, chroniąc instalację przed przeciążeniami.

Inne istotne elementy to:

• Czujnik temperatury cieczy: Monitoruje temperaturę płynu chłodniczego i przekazuje dane do wskaźnika na desce rozdzielczej, zapobiegając przegrzaniu silnika.
• Włącznik podnośnika 82020694: Umożliwia precyzyjne sterowanie elementem hydraulicznym.
• Cewka gaszenia: Odpowiedzialna za bezpieczne i efektywne wyłączanie silnika.

Powszechne Problemy Elektryczne i Ich Rozwiązania

Instalacja elektryczna w ciągnikach rolniczych Ford pracuje w trudnych warunkach - wibracje, wilgoć, kurz oraz zmienne temperatury przyspieszają zużycie podzespołów. Oprócz wspomnianych problemów z regulatorem napięcia i alternatorem, często występują:

• Korozja połączeń masowych: Niewłaściwy styk przewodu masowego z ramą lub silnikiem powoduje trudności z rozruchem, wolniejsze obroty rozrusznika oraz niestabilną pracę oświetlenia.
• Uszkodzenia wiązek elektrycznych: W ciągnikach kilkudziesięcioletnich izolacja przewodów może być sparciała lub przetarta, szczególnie w miejscach przejścia przez przegrody kabiny i w okolicy silnika.
• Problemy ze świecą płomieniową i przekaźnikiem podgrzewania: W okresie zimowym użytkownicy często zgłaszają trudności z rozruchem spowodowane niesprawnością tych elementów.

Modernizacje i Ulepszenia Instalacji

Instalację elektryczną w ciągniku rolniczym Ford można dostosować do aktualnych potrzeb gospodarstwa, szczególnie gdy maszyna pracuje w transporcie lub w nocy. Popularne modyfikacje obejmują:

• Montaż dodatkowych lamp roboczych LED: Warto zastosować osobny obwód z przekaźnikiem oraz bezpiecznikiem dobranym do poboru prądu. Zasilanie powinno być poprowadzone przewodem o właściwym przekroju, a masa podłączona do pewnego punktu na ramie lub silniku.
• Montaż gniazda przyczepy 7-pin lub 13-pin: Przy wymianie lub dokładaniu gniazda istotne jest prawidłowe podłączenie kierunkowskazów, świateł pozycyjnych, stop oraz masy. Zaleca się stosowanie złączy zabezpieczonych przed wilgocią.
• Dodatkowe gniazda zasilania 12V w kabinie: Przydatne do ładowarek, sterowników lub nawigacji.

Wybór Odpowiednich Części Zamiennych

Dobór części do instalacji elektrycznej w ciągniku Ford powinien zaczynać się od identyfikacji modelu oraz wersji wyposażenia. Różnice mogą dotyczyć typu alternatora, rodzaju rozrusznika, sposobu podłączenia regulatora napięcia, a także obecności świecy płomieniowej lub dodatkowych przekaźników.

Najpewniejszą metodą jest porównanie elementu demontowanego z oferowaną częścią: kształtu obudowy, punktów mocowania, liczby i rodzaju wyprowadzeń elektrycznych oraz średnicy koła pasowego. Dotyczy to szczególnie alternatorów, rozruszników, stacyjek oraz przełączników. Przy wiązkach elektrycznych istotna jest długość odcinków i rozmieszczenie wtyczek, aby pasowały do konkretnego układu w ciągniku.

Przy częściach elektrycznych spotyka się zarówno produkty OEM, jak i zamienniki. W przypadku zamienników znaczenie mają dane techniczne: napięcie znamionowe, natężenie prądu ładowania, typ regulatora (zewnętrzny lub wbudowany), przekroje przewodów oraz jakość złączy. Przed zakupem pomocne jest także sprawdzenie numeru seryjnego ciągnika oraz oznaczeń na podzespołach.

Znaczenie Regularnej Kontroli i Konserwacji

Regularna kontrola instalacji elektrycznej w ciągnikach Ford ogranicza ryzyko nagłych awarii, które potrafią unieruchomić maszynę w trakcie prac polowych lub transportu. Sprawna instalacja ma duże znaczenie zimą, kiedy w niskich temperaturach rośnie zapotrzebowanie na prąd podczas rozruchu. Każdy dodatkowy opór na przewodach lub połączeniach pogarsza warunki uruchomienia silnika, dotyczy to szczególnie układu rozrusznika, przewodów akumulatorowych, stacyjki oraz przekaźników wspomagających rozruch, na przykład w obwodzie świecy płomieniowej.

Ważny jest również aspekt bezpieczeństwa. Poprawnie działające reflektory, lampy tylne, kierunkowskazy i oświetlenie robocze wpływają na widoczność podczas pracy po zmroku i na drogach publicznych. Kontrola instalacji powinna obejmować ocenę stanu przewodów, czyszczenie połączeń masowych, sprawdzenie napięcia ładowania oraz przegląd bezpieczników i przekaźników. Wyczyściłem prądnicę, w której było dużo ziemi, szczotki były w porządku i ładnie pracowały na sprężynkach, jednak problem ładowania nadal występował. To wychodzi na to, że nie ładowało. Taka sytuacja podkreśla znaczenie kompleksowej diagnostyki, obejmującej wszystkie elementy układu ładowania.
