W świecie maszyn budowlanych koparka odgrywa kluczową rolę, a jej efektywność zależy w dużej mierze od odpowiedniego doboru i mocowania łyżki. Ten artykuł ma za zadanie przybliżyć budowę, zastosowanie oraz różne typy uchwytów łyżek koparki, stanowiących istotny element osprzętu tej maszyny.
Budowa i materiały łyżek koparki
Łyżki koparki składają się z kilku zasadniczych części, które współpracują ze sobą, aby efektywnie wykonywać zadania. Podstawowym elementem jest lemiesz, czyli ostrze, które bezpośrednio wchodzi w kontakt z gruntem i odpowiada za skrawanie materiału. Do niego przymocowany jest korpus łyżki, który stanowi główną część nośną i determinuje jej pojemność. Mocowanie łyżki do ramienia koparki odbywa się za pomocą specjalnych uchwytów i sworzni, które zapewniają stabilność i umożliwiają ruch łyżki.
Wytrzymałość i żywotność łyżki koparki zależy w dużej mierze od materiałów, z których została wykonana. Najczęściej stosuje się stale o wysokiej wytrzymałości, odporne na ścieranie i uszkodzenia mechaniczne. W szczególności lemiesze często wykonuje się ze stali hartowanej, aby zapewnić im jak najlepszą odporność na zużycie. Tuleje i sworznie, które stanowią newralgiczne elementy mocowania, również wymagają użycia wysokiej jakości materiałów, aby wytrzymać duże obciążenia i zapewnić niezawodne działanie. Łyżki koparkowe są zazwyczaj produkowane z wysokiej jakości stali, co zapewnia ich trwałość i odporność na uszkodzenia.
Różnorodność typów i zastosowań łyżek
Różnorodność wymiarów i kształtów łyżek koparki jest ogromna i zależy od przeznaczenia i modelu koparki. Wyróżniamy łyżki standardowe, skarpowe, przesiewające, ażurowe, trapezowe i wiele innych. Rozmiar łyżki koparki, czyli jej pojemność, jest zazwyczaj wyrażany w metrach sześciennych i dobierany w zależności od wielkości koparki i rodzaju wykonywanych prac. Kształt łyżki wpływa na jej zdolność do kopania, załadunku i transportu różnych materiałów.
W budownictwie łyżki koparki znajdują szerokie zastosowanie w różnorodnych pracach ziemnych. Koparka z odpowiednio dobraną łyżką może być używana do wykopów pod fundamenty, rowów pod instalacje, niwelacji terenu, a także do załadunku i transportu materiałów sypkich, takich jak piasek, żwir czy ziemia. Wykorzystanie łyżek jest niezbędne przy wszelkich pracach związanych z przygotowaniem terenu pod budowę, a także przy rozbiórkach i wyburzeniach.
Łyżki koparki znajdują zastosowanie nie tylko w budownictwie, ale również w innych branżach, takich jak górnictwo, rolnictwo czy leśnictwo. W górnictwie łyżki używane są do wydobywania i transportu surowców mineralnych, w rolnictwie do prac melioracyjnych i przygotowania terenu pod uprawy, a w leśnictwie do karczowania i sadzenia drzew. Różnorodność dostępnych typów łyżek, w tym specjalistycznych łyżek skarpowych, przesiewających czy ażurowych, pozwala na optymalne dopasowanie narzędzia do specyfiki danej branży. Wytrzymałe części i solidne mocowania zapewniają niezawodność maszyny w każdych warunkach.
Znaczenie prawidłowego mocowania łyżki
Dobór odpowiedniej łyżki do koparki jest kluczowy dla efektywnej i bezpiecznej pracy na placu budowy. Niewłaściwe mocowanie łyżki do koparki to częsta przyczyna awarii i przestojów na budowie. Upewnij się, że uchwyt jest kompatybilny z maszyną i spełnia wymagania techniczne - zwłaszcza przy osprzęcie hydraulicznym i szybkozłączach. Zbyt luźne lub zużyte sworznie mogą prowadzić do niebezpiecznych sytuacji.
Mocowanie łyżki musi być solidne, a sama łyżka dopasowana do rodzaju gruntu i wykonywanych zadań. Użycie zamienników lub niskiej jakości części może prowadzić do przestojów, awarii i obniżenia wydajności. Wybór wysokiej jakości łyżek, takich jak te oferowane przez CAT, JCB czy ITR, gwarantuje niezawodność i długą żywotność osprzętu, co przekłada się na niższe koszty eksploatacji i większą produktywność.
Mocowanie łyżki to kluczowy element, który wpływa na efektywność i bezpieczeństwo pracy maszyny. Odpowiednio dobrane mocowanie zapewnia stabilność łyżki podczas pracy, co przekłada się na lepszą precyzję wykonywanych zadań. Dobre mocowanie powinno charakteryzować się nie tylko wysoką jakością materiałów, ale także odpowiednim wykończeniem, które minimalizuje ryzyko korozji i uszkodzeń mechanicznych. Przy zakupie uniwersalnych mocowań warto również zwrócić uwagę na opinie innych użytkowników oraz certyfikaty jakości, które mogą świadczyć o niezawodności danego produktu.
Rodzaje systemów mocowania łyżek
Istnieje wiele rodzajów mocowań łyżek dostosowanych do różnych zastosowań i typów koparek. Wyróżniamy mocowania mechaniczne, hydrauliczne oraz te z szybkozłączami.
- Mocowania mechaniczne: Są proste w konstrukcji i niezawodne, ale wymagają użycia narzędzi do zmiany łyżki.
- Mocowania hydrauliczne: Umożliwiają szybką wymianę łyżki bez opuszczania kabiny koparki, co zwiększa efektywność pracy.
- Szybkozłącza: Pozwalają na błyskawiczną zmianę osprzętu, co jest szczególnie przydatne przy pracach, gdzie często zmienia się rodzaj wykonywanych zadań.
Na rynku dostępne są różne systemy mocowań i akcesoriów do łyżek, w tym rozwiązania oferowane przez znane grupy produkcyjne, takie jak USCO, właściciel marki ITR. Podstawowe akcesoria do łyżek koparki obejmują zęby, lemiesze, tuleje i sworznie. Zęby odpowiadają za skrawanie materiału, a lemiesze - za ochronę krawędzi roboczej, dlatego szczególnie ważna jest ich odporność na ścieranie. Tuleje i sworznie, mocujące łyżkę do ramienia koparki, muszą być precyzyjnie dopasowane i wykonane z trwałych materiałów.
W Polsce akcesoria tego typu są dostępne w ofercie m.in. marki ITR, znanej z szerokiego asortymentu części roboczych do maszyn budowlanych. Ich dystrybucją zajmuje się Glimat - autoryzowany przedstawiciel ITR w Polsce, który oferuje również tuleje i sworznie pod własną marką GTRAX.

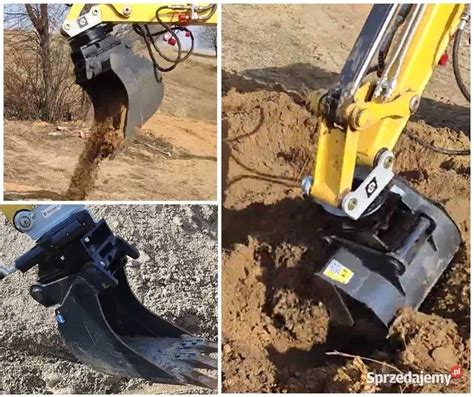

Montaż łyżki na szybkozłączu półautomatycznym.
Wiodący producenci mocowań
Uchwyty JCB
Uchwyty JCB charakteryzują się solidną konstrukcją i niezawodnością. Wykorzystują one specjalne tuleje i sworznie, które zapewniają trwałe mocowanie łyżki do maszyny. Uchwyty te są projektowane z myślą o łatwej wymianie łyżki, co pozwala zaoszczędzić czas i zwiększyć efektywność pracy. Części JCB są znane ze swojej wysokiej jakości, co przekłada się na długą żywotność osprzętu.
Uchwyty CAT
Uchwyty CAT, podobnie jak te od JCB, cechują się wysoką jakością wykonania i trwałością. W porównaniu z innymi typami mocowań, CAT oferuje zaawansowane rozwiązania, takie jak systemy szybkiej wymiany łyżek, które minimalizują czas przestoju maszyny. Uchwyty CAT są projektowane z myślą o maksymalnej wydajności i bezpieczeństwie pracy. Części te są odporne na ekstremalne warunki budowlane, co sprawia, że są idealne do ciężkich prac. Ponadto mocowania CAT często są kompatybilne z różnymi typami łyżek i koparkami, co zwiększa ich uniwersalność.
Uniwersalne mocowania
Uniwersalne mocowania łyżek są zaprojektowane tak, aby pasowały do różnych modeli koparek i łyżek. Często są to zamienniki, które oferują dobrą jakość w przystępnej cenie. Uniwersalne uchwyty mogą być wykonane z różnych materiałów, ale zazwyczaj są to stale o podwyższonej wytrzymałości. Niektóre firmy, takie jak ITR, oferują szeroki wybór uniwersalnych mocowań, które spełniają wysokie standardy jakości.
Wymiana łyżki w koparce
Po wielu miesiącach użytkowania może dojść do uszkodzenia łyżki. Wówczas konieczne okazuje się zastąpienie zużytego egzemplarza nową częścią. Przed rozpoczęciem wymiany łyżki w koparce trzeba odpowiednio przygotować sprzęt. Konieczne jest jego ustawienie na stabilnym i równym terenie. Jeśli jest to niezbędne, należy użyć specjalnych podpór. Wymiana powinna być przeprowadzana tam, gdzie jest na tyle dużo miejsca, by swobodnie obejść urządzenie. Przestrzeń ta powinna być też wolna od zagrożeń dla serwisanta.
Potrzebne też będą odpowiednie narzędzia do wymiany łyżki w koparce. To młotki, klucze, przesuwaki, elementy zabezpieczające, a także druga koparka lub podnośnik do unoszenia nowego podzespołu.
Etapy wymiany łyżki:
- Zabezpieczenie koparki: Delikatnie podnieś łyżkę nad ziemię, aby zmniejszyć napięcie w zaczepach.
- Usunięcie starej łyżki: Odkręć lub wypchnij sworznie. Zazwyczaj wymaga to użycia młotka i przesuwaka. W niektórych przypadkach konieczne może być zastosowanie specjalistycznych narzędzi. Warto zapamiętać wyjściową pozycję sworzni, by poprawnie zamontować nową łyżkę.
- Montaż nowej łyżki: Upewnij się, że nowa łyżka jest odpowiednio dopasowana do danego modelu maszyny. Użyj drugiej koparki lub innego sprzętu do podniesienia ciężkiego elementu. Ułóż go w pozycji gotowej do montażu. Prace rozpocznij od górnego sworznia, a następnie wprowadź dolny. Upewnij się, że zostały one odpowiednio zabezpieczone.
- Kontrola jakości wykonanej wymiany: Upewnij się, że wszystkie elementy są prawidłowo zabezpieczone, a łyżka porusza się swobodnie. W celu sprawdzenia ruchomości elementu należy go podnieść i przesunąć na boki.
Wymianę łyżki w koparce warto pozostawić specjalistom. Takie osoby wiedzą, jak zrobić to bezpiecznie i zachować kolejność poszczególnych etapów. Dobrym pomysłem jest też postawienie na oryginalne elementy, które dają gwarancję pełnej kompatybilności z pozostałymi częściami konstrukcji urządzenia.
Optymalny dobór mocowania i części
Dobór odpowiedniego mocowania do maszyny zależy od kilku czynników, takich jak typ koparki, rodzaj wykonywanych prac oraz budżet. Przede wszystkim należy upewnić się, że mocowanie jest kompatybilne z modelem koparki i łyżki. Następnie warto rozważyć rodzaj mocowania (mechaniczne, hydrauliczne, szybkozłącze) w zależności od potrzeb i częstotliwości zmiany osprzętu. Ważne jest również, aby wybrać mocowanie od renomowanego producenta, takiego jak JCB, CAT czy ITR, co gwarantuje wysoką jakość i niezawodność. Ostatecznie warto porównać ceny i parametry różnych mocowań, aby wybrać najlepsze rozwiązanie dla konkretnych potrzeb.
Znaczenie zębów i lemieszy
Zęby w maszynach budowlanych są bardzo ważnym elementem, wpływającym na pracę koparki, ładowarki, spycharki czy koparko-ładowarki. Chociaż tak ważne, często są bagatelizowane i pomijane w ogólnej ocenie stanu technicznego. Nie rzadko możemy zaobserwować „ogarki” na końcu łyżki zamiast zębów. Zużyte zęby powodują bardzo duży opór łyżki koparkowej, co za tym idzie większe zużycie sworzni, tulei i opon w ładowarkach. Nie bez znaczenia też jest różnica pracy układu hydraulicznego przy dobrych i zużytych zębach. Podczas nabierania urobku ładowarką ciśnienie w układzie hydraulicznym potrafi wzrosnąć niemal dwukrotnie przy zużytych zębach. Przy dobrych zębach wzrasta też wydajność maszyny nawet o kilkadziesiąt procent, a zmniejsza się również zużycie paliwa.
Jakie zęby łyżki wybrać do maszyn budowlanych?
Prace ziemne możemy podzielić na trzy kategorie: kopanie, ładowanie oraz przesuwanie. W zależności od wykonywanej pracy powinno się stosować odpowiedni typ zębów. To samo tyczy się rodzaju podłoża, w którym pracujemy. Zęby ze względu na przeznaczenie i kształt możemy podzielić na:
- krótkie i długie
- odporne na silne ścieranie
- płaskie i penetrujące.
Możemy też podzielić je ze względu na rodzaj mocowania:
- przykręcane
- mocowane do adaptera.
Każdy rodzaj mocowania ma swoje plusy i minusy. Ich dobór musimy wziąć pod uwagę przy wyborze systemu mocowania. Na przykład zęby przykręcane nie posiadają adaptera, tylko są bezpośrednio mocowane do lemiesza. W związku z czym po jakimś czasie są trudne do odkręcenia, a wymiana jest utrudniona. Do usunięcia starych zębów potrzebny jest palnik lub szlifierka. Natomiast przy wymianie lemiesza wystarczy je tylko odkręcić, wymienić lemiesz i przykręcić na nowo.
Zupełnie inaczej jest z zębami na zabezpieczenia. Tam dodatkowo występują adaptery, które są przyspawane do lemiesza i dopiero do nich jest mocowany ząb. Za to łatwiejsza i szybsza jest ich wymiana, którą bez problemu i w krótkim czasie dokonamy na miejscu pracy maszyny. Wymieniając zęby, musimy zwrócić uwagę, żeby nie było między nimi zbyt dużych różnic. Wówczas te najbardziej wystające przyjmują całe obciążenie na siebie i są narażone na szybsze zużycie. Dlatego zaleca się wymieniać cały komplet jednocześnie.
Na rynku najczęściej można spotkać trzy systemy zębów:
- Seria J (J250, J300, J350 itd.)
- ESCO (Seria SUPER V)
- COMBI.
Różnią się one systemem mocowań i przy doborze najlepiej kierować się ich dostępnością. Najbardziej rozpowszechniony jest system J, występuje on w wielu maszynach budowlanych. Jest łatwy w montażu i bardzo trwały. Każdorazowo, kiedy wymieniamy zęby, należy wymienić zabezpieczenia na nowe. Zęby w koparce lub innej maszynie budowlanej będą „siedzieć” stabilnie i nie wysuną się.
Rola i wymiana lemieszy
Drugim ważnym elementem, który ma bezpośredni kontakt z podłożem, jest lemiesz. Przyjmuje on cały pierwszy kontakt z podłożem i od jego stanu zależy efektywna praca maszyny. Ponieważ są najbardziej narażone na niszczenie i ścieranie, wykonane są z bardziej trwałego materiału niż łyżka. Pełnią też rolę usztywniającą i stabilizującą. Kiedy są mocno zużyte i „cienkie”, praca taką łyżką jest problematyczna, a lemiesz w każdej chwili może ulec deformacji. Powoduje to, że maszyna ma problemy z kopaniem czy ładowaniem urobku. Koparko-ładowarki oraz wszystkie inne maszyny budowlane „męczą się”, przez co zużywają mnóstwo paliwa oraz niszczą się sworznie i tuleje.
Podstawowe lemiesze są wspawywane do łyżki i ich wymiana jest dość problematyczna. Dlatego też stosuje się lemiesze ochronne, które są przykręcane do tych lemieszy. Szczególnie ma to zastosowanie w spycharkach, gdzie lemiesze mocowane do zasadniczych przyjmują cały ciężar pracy. Kiedy ulegną zużyciu, wymienia się je na nowe. Niekiedy lemiesze przykręcane stosuje się zamiast zębów, jeśli wymaga tego rodzaj pracy, szczególnie w łyżkach ładowarkowych, gdzie wymagane jest dokładne zbieranie z podłoża. Stosuje się też lemiesze międzyzębne, które chronią lemiesz zasadniczy.
