Rozdzielacz hydrauliczny to jeden z najważniejszych elementów hydrauliki siłowej, bez którego niemożliwe byłoby prawidłowe działanie całego układu, a co za tym idzie - efektywna praca wielu nowoczesnych maszyn, w tym wózków widłowych. Jest to element sterujący w układach hydraulicznych, którego głównym zadaniem jest kierowanie strumienia oleju hydraulicznego do przeznaczonych do tego odbiorników, takich jak siłowniki i silniki hydrauliczne. Rozdzielacz może zatrzymywać przepływ oleju albo zmieniać jego kierunek, co czyni go centralnym punktem zarządzania przepływem energii w maszynie. To dzięki niemu, na przykład, unosi się ramię koparki lub maszt wózka widłowego.
Rola Rozdzielacza w Układach Hydraulicznych
Rozdzielacz hydrauliczny jest niezbędnym elementem niemal każdej konstrukcji hydraulicznej. Jego zadaniem jest sterowanie kierunkiem ruchu przepływu cieczy z wykorzystaniem specjalistycznych zaworów. Pełni on także funkcję polegającą na odciążeniu pompy, zapobiegając jej przeciążeniu oraz ewentualnej awarii. Rozdzielacze hydrauliczne wykorzystuje się bardzo często w urządzeniach przemysłowych oraz maszynach rolniczych.

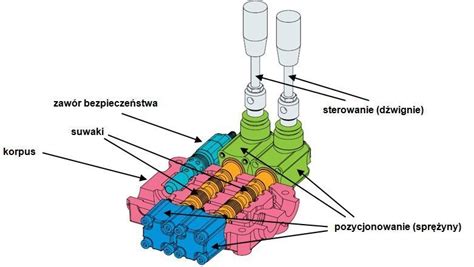

Budowa Rozdzielacza Hydraulicznego
Rozdzielacz hydrauliczny stanowi element, który najczęściej znajduje się między pompą a silnikiem danej maszyny. Aby mógł działać poprawnie, niezbędne są jednak dodatkowe części, takie jak łączenia oraz przewody hydrauliczne. Z wykorzystaniem różnych mechanizmów rozdzielacz przekazuje ciecz do innych elementów maszyny, np. zbiornika czy silnika. Poniżej przedstawiamy kluczowe komponenty rozdzielacza:
- Korpus - w nim umieszczone są kanały olejowe, którymi przepływa ciecz.
- Suwak - ruchomy element, który przesuwa się wzdłuż gniazda. Jego przesunięcie umożliwia otwarcie bądź zamknięcie odpowiednich kanałów, sterując przepływem oleju.
- Elementy sterujące - mogą to być dźwignie, cewki elektromagnetyczne lub inne mechanizmy, które umożliwiają kontrolę położenia suwaka.
- Uszczelnienia - eliminują ryzyko wycieków oleju hydraulicznego, zapewniając szczelność układu.
- Porty przyłączeniowe - miejsca, w których podłącza się przewody hydrauliczne od pompy, odbiorników (siłowników, silników) oraz do zbiornika.
Zasada Działania Rozdzielacza Hydraulicznego
Działanie rozdzielacza hydraulicznego oparte jest na zmianie położenia wewnętrznego elementu sterującego, czyli suwaka, w korpusie urządzenia. Aby łatwiej zobrazować sobie schemat działania, można wyobrazić sobie go jako skrzyżowanie z sygnalizacją świetlną, gdzie rozdzielacz kieruje ruchem pojazdów (oleju) w odpowiednie strony. Suwak, poprzez swoje przesunięcie, otwiera lub zamyka określone kanały olejowe, co pozwala na precyzyjne sterowanie ruchem siłowników lub silników hydraulicznych.
Rodzaje Rozdzielaczy Hydraulicznych
Na rynku dostępnych jest wiele modeli rozdzielaczy hydraulicznych, które różnią się budową, funkcjonalnością i sposobem sterowania. Można je kategoryzować według kilku kryteriów:
Podział ze względu na liczbę sekcji
- Rozdzielacz hydrauliczny jednosekcyjny - sterowanie odbywa się za pomocą jednego odbiornika.
- Rozdzielacz hydrauliczny dwusekcyjny i wielosekcyjny - to bardziej złożone konstrukcje, umożliwiające jednoczesne sterowanie wieloma odbiornikami.
Podział ze względu na sposób sterowania
- Rozdzielacz ręczny - obsługiwany manualnie za pomocą dźwigni.
- Rozdzielacz elektrohydrauliczny - sterowany elektrycznie za pomocą cewek, co pozwala na automatyzację procesów.
- Rozdzielacz pneumatyczny i hydrauliczny - sterowanie odbywa się odpowiednio za pomocą ciśnienia powietrza lub cieczy.
Podział ze względu na budowę wewnętrzną
Do najpopularniejszych rodzajów rozdzielaczy hydraulicznych, biorąc pod uwagę ich wewnętrzną konstrukcję, zaliczyć można modele:
- Rozdzielacze suwakowe - całą pracę wykonuje suwak, który reguluje przepływ cieczy. Może być sterowany mechanicznie lub elektrycznie.
- Rozdzielacze gniazdowe - w tym przypadku przepływ cieczy w urządzeniu regulowany jest przez zawór połączony ze sprężyną. Połączenie tych dwóch elementów może zamknąć lub otworzyć przepływ cieczy.
- Rozdzielacze iskrobezpieczne - to nowoczesne rozwiązanie, które można stosować w miejscach o podwyższonym ryzyku pożaru czy wybuchu.
Podział ze względu na konstrukcję bloku
Kolejnym istotnym kryterium jest rodzaj konstrukcji bloku rozdzielacza:
- Monoblokowe - charakteryzują się większą wytrzymałością i mogą znosić większy opór ciśnienia.
- Blokowe (segmentowe) - składają się z pojedynczych sekcji, które można łączyć, co ułatwia rozbudowę i serwis.

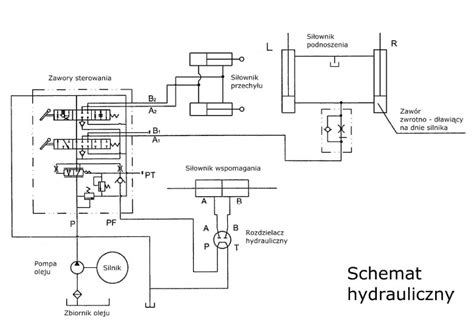

Rozdzielacz Hydrauliczny w Wózkach Widłowych: Schemat i Funkcjonowanie
Wózki widłowe to niezastąpione urządzenia, które umożliwiają efektywne podnoszenie i przemieszczanie ładunków w magazynach, halach produkcyjnych czy na placach budowy. Jednym z najważniejszych elementów, które decydują o sprawności wózka widłowego, jest jego schemat hydrauliczny. Układ hydrauliczny wózka widłowego to zaawansowany system, który wykorzystuje ciśnienie cieczy (zwykle oleju hydraulicznego) do sterowania ruchem poszczególnych części wózka. Hydraulika w wózkach widłowych działa na zasadzie przepływu oleju hydraulicznego pod wysokim ciśnieniem, który wprawia w ruch siłowniki. W momencie, gdy operator wózka wykorzystuje dźwignie rozdzielacza w kabinie, następuje otwarcie odpowiednich zaworów w rozdzielaczu hydraulicznym, który kieruje przepływem oleju do właściwego siłownika. Bezpieczne i efektywne działanie wózka widłowego zależy od niezawodności układu hydraulicznego.
Kluczowe komponenty układu hydraulicznego w wózku widłowym
- Siłowniki podnoszenia - to mechanizmy odpowiedzialne za unoszenie masztu i ładunków.
- Zbiornik oleju hydraulicznego - przechowuje olej hydrauliczny, niezbędny do prawidłowego funkcjonowania układu.
- Napęd pompy zasilającej - zasilająca pompa hydrauliczna zapewnia przepływ oleju pod odpowiednim ciśnieniem.
- Zawory i dźwignie rozdzielacza - sterują przepływem oleju do poszczególnych komponentów.
- Zawory maksymalne - zabezpieczają układ hydrauliczny przed nadmiernym wzrostem ciśnienia, który mógłby uszkodzić siłowniki podnoszenia czy pompy.
Różnice między wózkami spalinowymi a elektrycznymi
Wózki widłowe spalinowe mają podobny układ hydrauliczny jak ich elektryczne odpowiedniki, ale różnią się sposobem napędu. W wózkach widłowych spalinowych za napęd odpowiada silnik spalinowy, który napędza pompę hydrauliczną. Dzięki temu układ hydrauliczny jest w stanie działać w różnych warunkach, nawet na utwardzonym podłożu. W wózkach elektrycznych pompa hydrauliczna jest napędzana silnikiem elektrycznym.
Najczęstsze Problemy, Przyczyny Awarii i Konserwacja Rozdzielaczy
Mimo że rozdzielacze hydrauliczne są urządzeniami bardzo wytrzymałymi, zaniedbanie ich serwisu może prowadzić do poważnych problemów. Brak kontroli i wymiany zużytych elementów może doprowadzić do poważniejszych awarii, powodując niechciany przestój w pracy i narażając firmę na dodatkowe koszty. Z biegiem czasu rozdzielacze hydrauliczne mogą ulegać uszkodzeniom, a błędy w ich eksploatacji mogą być kosztowne. Nieprawidłowa eksploatacja może znacząco skrócić żywotność urządzenia.
Główne przyczyny awarii
- Brak filtracji oleju - niezwykle ważne jest utrzymywanie czystości cieczy roboczej. Zanieczyszczenia mogą blokować kanały i uszkadzać suwaki oraz uszczelnienia.
- Nieprawidłowy dobór rozdzielacza - źle dobrany rozdzielacz może nie zapewnić wystarczającego przepływu nominalnego, prowadząc do niewydolności układu.
- Brak konserwacji - regularny serwis, obejmujący kontrolę, czyszczenie i wymianę zużytych części, jest niezwykle istotny.
- Zły montaż - szczegóły montażu mają znaczenie; nieprawidłowe połączenia mogą prowadzić do wycieków, spadków ciśnienia lub niewłaściwego działania.
Znaczenie prawidłowej eksploatacji i konserwacji
Aby zapewnić długowieczność i niezawodność układu hydraulicznego w wózkach widłowych, ważne jest regularne przeprowadzanie konserwacji. Odpowiednia eksploatacja wózków widłowych oraz systematyczna konserwacja układu hydraulicznego pozwalają na wydłużenie okresu użytkowania wózka oraz zapewniają bezpieczeństwo kabiny operatora.

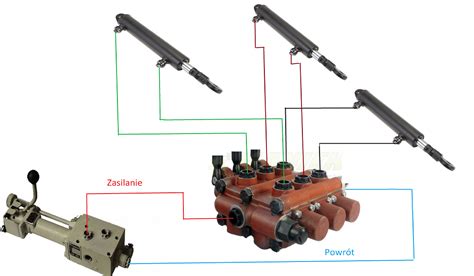

Schemat Podłączenia Rozdzielacza: Analiza Typowych Problemów i Rozwiązanie
Hydraulika w maszynach potrafi działać bez zarzutu przez lata, ale wystarczy źle podpiąć przewody do sekcji rozdzielacza albo pomylić wyjścia A/B, żeby pojawiły się typowe problemy: siłownik podnosi, ale nie opuszcza, pracuje skokowo, szarpie albo cały układ zaczyna niepotrzebnie grzać olej. Rozdzielacz hydrauliczny i szybkozłącza to elementy, które wydają się proste, ale właśnie tutaj często zaczynają się problemy z pracą siłownika. Jeśli hydraulika działa nielogicznie, należy zacząć od przewodów, szybkozłączy i schematu podłączenia.
Przypadek siłownika dwustronnego: Problem z powrotem oleju (wózek Daewoo)
Przykładem złożoności podłączenia może być problem zgłoszony przez użytkownika rozdzielacza hydraulicznego od wózka Daewoo. Rozdzielacz ten posiadał trzy sekcje: jedną do siłownika jednostronnego i dwie do siłowników dwustronnych. Kluczowym problemem był brak przejścia oleju z siłownika do powrotu rozdzielacza podczas próby cofnięcia siłownika. Niezależnie od sekcji, siłownik wysuwał się, ale przy przestawieniu dźwigni w przeciwną pozycję, olej w siłowniku nie uchodził, a siłownik zachowywał się, jakby dźwignia była w pozycji neutralnej. Rozwiązanie problemu okazało się dwutorowe: po pierwsze, konieczna była zamiana miejscami zasilania i spływu oleju. Po drugie, zidentyfikowano zawieszanie się tłoczka pod korkiem obok zaworu bezpieczeństwa, co blokowało prawidłowy przepływ. Po skorygowaniu tych elementów, wszystkie sekcje zaczęły działać poprawnie.
Wyjścia A/B i ich znaczenie
To właśnie wyjścia A i B są najczęściej mylone. Same litery nie oznaczają „podnoszenie” i „opuszczanie” na sztywno, lecz po prostu dwa porty robocze sekcji. W praktyce: jeśli przewody podłączysz odwrotnie, funkcje tylko się zamienią. Nie zawsze jest to usterka. Siłownik dwustronny ma dwa króćce hydrauliczne i jest to najczęstszy układ spotykany np. w ładowaczach czołowych. Zamiana A i B nie uszkadza układu - po prostu odwraca kierunek ruchu siłownika. Oba przewody muszą być drożne, a szybkozłącza muszą się w pełni otwierać po połączeniu. Odwrotna reakcja nie oznacza od razu awarii; to tylko kwestia kierunku sterowania.
Podłączenie siłownika jednostronnego
Siłownik jednostronny zwykle ma tylko jedno aktywne przyłącze hydrauliczne. Takie rozwiązanie spotkasz m.in. w masztach wózków widłowych. W takim układzie bardzo ważne jest, żeby olej wracający z siłownika miał swobodny odpływ.
Pozycja pływająca a normalne opuszczanie
Wielu użytkowników myli pozycję pływającą z normalnym opuszczaniem. Pozycja pływająca w rozdzielaczu oznacza takie ustawienie sekcji, w którym oba porty robocze są otwarte na odpływ. Dzięki temu siłownik nie jest sztywno trzymany ciśnieniem i może swobodnie reagować na ruch maszyny, nierówności podłoża albo nacisk zewnętrzny. Pozycję pływającą stosuje się m.in. w sekcjach ładowacza czołowego. Typowy błąd polega na tym, że operator chce, żeby maszyna „luźno pracowała”, ale nie przełącza sekcji na pływającą, tylko zostawia ją w zwykłej pozycji neutralnej albo wymusza lekkie opuszczanie.
Wolny spływ oleju (port T)
To standardowa droga, którą olej wraca z rozdzielacza do układu przez port T (ang. Tank). Jest to osobny, możliwie mało dławiony odpływ oleju bez nadmiernego przeciwciśnienia. Jest potrzebny tam, gdzie olej musi odpływać szybko i swobodnie, np. w silnikach hydraulicznych. Samo podłączenie przewodów do gniazd nie gwarantuje poprawnej pracy; często z zewnątrz wszystko wygląda dobrze, a w praktyce olej nie ma pełnego przepływu.
Inne objawy problemów
- Szarpanie najczęściej oznacza, że przepływ oleju nie jest równy.
- Gdy hydraulika się grzeje, to znaczy, że energia zamiast wykonywać pracę zamienia się w ciepło.
Podsumowanie Roli Rozdzielacza Hydraulicznego
Mimo że rozdzielacz hydrauliczny jest stosunkowo niewielkim elementem układu, jego rola w nim jest nieoceniona. Dzięki niemu możliwe jest zapewnienie pełnej kontroli maszynom, wydajności i bezpieczeństwa. Schemat hydrauliczny wózka widłowego jest kluczowym elementem wpływającym na efektywność i bezpieczeństwo urządzenia. Prawidłowe działanie układu hydraulicznego, w tym siłowników podnoszenia, zaworów oraz odpowiedniego oleju hydraulicznego, zapewnia sprawność wózka oraz umożliwia bezpieczne unoszenie ładunków.
Pytania i Odpowiedzi
- Czy zamiana A i B uszkodzi siłownik lub rozdzielacz?
Nie. W większości przypadków zamiana A i B tylko odwróci kierunek ruchu siłownika. - Co zrobić, gdy siłownik podnosi, ale nie opuszcza?
Najpierw sprawdź powrót oleju, szybkozłącza, drożność przewodów i to, czy układ nie wymaga pozycji pływającej albo wolnego spływu. - Czym różni się powrót do zbiornika od wolnego spływu?
Powrót do zbiornika to standardowa droga odpływu oleju przez port T. Wolny spływ oleju jest natomiast potrzebny tam, gdzie olej musi odpływać szybko i swobodnie, np. w silnikach hydraulicznych, bez nadmiernego przeciwciśnienia.
