Tabliczka Znamionowa Maszyny: Obowiązki, Wymogi i Nowe Regulacje UE

Tabliczka znamionowa jest tablicą informacyjną, która powinna zostać umieszczona na każdej maszynie, środku transportu i każdym innym urządzeniu lub części większej maszyny, która wykorzystuje inną energię niż energia wytwarzana przez ludzkie mięśnie.

Rola i Znaczenie Tabliczki Znamionowej

Zgodnie z punktem 1.7.3. załącznika I Dyrektywy Maszynowej MD (2006/42/WE) każda maszyna powinna być oznakowana w sposób widoczny, czytelny i trwały. Oznakowanie musi zostać umieszczone na maszynie w miejscu, gdzie będzie widoczne w warunkach pracy i nie będzie przesłonięte żadnymi częściami maszyny. Do opisów należy użyć czcionki, która będzie wystarczająco duża, by łatwo ją odczytać.

Co istotne, tabliczka znamionowa na maszynie nie może ulec zniszczeniu w ciągu całego okresu użytkowania maszyny. Oznakowanie CE i inne ważne informacje muszą być podane w języku polskim, aby były w pełni zrozumiałe dla użytkownika lub konserwatora maszyny.

Urządzenia, które są zbyt małe, aby można było umieścić na nich wszystkie wymagane informacje, mogą zostać oznakowane za pomocą przymocowanej na stałe tabliczki czy etykiety do wyrobu.

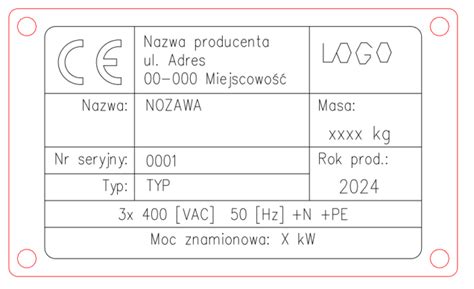

Obowiązkowe Dane na Tabliczce Znamionowej

Według dyrektywy Parlamentu Europejskiego każda maszyna powinna być oznakowana przez producenta z podaniem konkretnych danych:

• nazwę firmy i adresu producenta, ewentualnie upoważnionego przedstawiciela producenta
• określenia nazwy maszyny
• oznaczenie certyfikatu CE
• określenia serii lub typu maszyny
• określenie numeru seryjnego, jeśli taki istnieje
• roku produkcji (lub zakończenia produkcji) maszyny

Na niektórych maszynach, jeśli jest to odpowiednie, poza powyższymi obowiązkowymi informacjami powinny znaleźć się również:

• oznakowania, że maszyna przeznaczona jest do użytkowania w przestrzeni potencjalnie zagrożonej wybuchem
• w przypadku, gdy część maszyny trzeba przemieszczać podczas użytkowania przy użyciu maszyn podnoszących, wyraźne informacje odnośnie jej masy
• informacje o prędkości ruchu obrotowego danych elementów, maksymalnej sile uciągu, mocy nominalnej lub udźwigu maksymalnym

Szczegółowych informacji dotyczących konkretnych typów maszyn należy szukać w odpowiednich dyrektywach i normach zharmonizowanych.

Materiały i Techniki Produkcji Tabliczek Znamionowych

Tabliczki znamionowe nie mogą być wykonane z mało trwałego ścieralnego materiału. Muszą być odporne na korozję od wilgoci czy mgły solnej, sztuczne promieniowanie oraz inne szczególne warunki panujące w danym środowisku przemysłowym. Do produkcji najczęściej używana jest stal nierdzewna, aluminium oraz laminat grawerski, rzadziej mosiądz.

Najpopularniejszym sposobem nanoszenia informacji jest natomiast grawerowanie laserowe, mechaniczne oraz znakowanie laserem fibrowym.

Regulacje Prawne i Obowiązki Producenta

Dyrektywa Maszynowa 2006/42/WE

Każda maszyna wprowadzana na rynek UE musi posiadać tabliczkę znamionową. To nie tylko wymóg formalny, ale również element zapewniający identyfikację i bezpieczeństwo. Obowiązek umieszczenia tabliczki znamionowej wynika z dyrektywy maszynowej 2006/42/WE. Producent, wprowadzając maszynę na rynek, musi:

• przeprowadzić ocenę zgodności
• przygotować dokumentację techniczną
• wystawić deklarację zgodności UE
• oznakować maszynę znakiem CE i tabliczką znamionową

Brak prawidłowego oznakowania oznacza ryzyko kar, problemów przy odbiorze maszyny, a nawet brak możliwości jej legalnej sprzedaży.

Nowe Rozporządzenie 2023/1230/UE: Kluczowe Zmiany

Tabliczka znamionowa CE jest jednym z istotnych elementów identyfikujących maszyny na rynku Unii Europejskiej. Jej znaczenie wzrosło po wprowadzeniu Rozporządzenia 2023/1230/UE, które wprowadza istotne zmiany w wymogach dla maszyn. Rozporządzenie 2023/1230/UE, które zastępuje dotychczasową Dyrektywę 2006/42/WE, wprowadza bardziej precyzyjne i rygorystyczne wymogi dotyczące tabliczki znamionowej. Przede wszystkim nowy akt prawny wprowadza szczegółowe zasady dotyczące treści oraz umiejscowienia tabliczki znamionowej CE, aby zapewnić lepszą widoczność i łatwość odczytu.

• Jasne Oznaczenia dla Maszyn Nowych i Używanych: Rozporządzenie obejmuje produkty, które są nowe na rynku UE, a także maszyny używane sprowadzone spoza Unii.
• Wymogi Dotyczące Elementów Cyfrowych: Zgodnie z nowymi przepisami, tabliczka znamionowa CE może obejmować elementy cyfrowe, takie jak QR code, który prowadzi do dodatkowych instrukcji lub szczegółowej dokumentacji technicznej.

Nowe rozporządzenie precyzuje wymagania dotyczące zdrowia i bezpieczeństwa, które muszą być spełnione, aby maszyna mogła zostać dopuszczona do obrotu na rynku UE. Tabliczka znamionowa odgrywa tu ważną rolę, gdyż dostarcza podstawowych informacji potrzebnych do przeprowadzenia oceny ryzyka. Proces oceny zgodności, zgodnie z Rozporządzeniem 2023/1230/UE, wymaga, aby tabliczka znamionowa CE była integralną częścią dokumentacji maszyny. Jeżeli maszyna przechodzi istotną modyfikację, która wpływa na jej bezpieczeństwo, konieczne jest przeprowadzenie ponownej oceny zgodności, a tabliczka znamionowa powinna zostać zaktualizowana o nowe informacje. Chociaż Dyrektywa 2006/42/WE kładła duży nacisk na ogólną zgodność maszyn z przepisami, Rozporządzenie 2023/1230/UE idzie o krok dalej, zapewniając bardziej szczegółowe ramy dla producentów i dystrybutorów.

Proces Prawidłowego Oznakowania Maszyny

Prawidłowe oznakowanie maszyny tabliczką znamionową można przedstawić w kilku krokach:

1. Sprawdź przepisy - upewnij się, że Twoja maszyna podlega pod dyrektywę maszynową i czy nie obowiązują dodatkowe normy (np. ATEX, urządzenia ciśnieniowe).
2. Zbierz dane - przygotuj wszystkie informacje, które muszą znaleźć się na tabliczce.
3. Wybierz materiał - aluminium, stal nierdzewna, tworzywo grawerowane.
4. Zadbaj o trwałość i czytelność - litery i cyfry min. 2-3 mm, odporność na ścieranie i warunki pracy.
5. Umieść tabliczkę w odpowiednim miejscu - w widocznym i łatwo dostępnym dla użytkownika.

Wybór Profesjonalnego Producenta Tabliczek Znamionowych

Samodzielne wykonywanie tabliczek często kończy się problemami z trwałością lub błędami formalnymi. Dlatego warto zlecić to specjalistycznej firmie. Profesjonalny producent tabliczek znamionowych oferuje:

• trwałe materiały - odporne na ścieranie, chemię i warunki atmosferyczne
• personalizację - numeracja seryjna, indywidualne parametry
• indywidualny projekt - także z logo firmy
• doradztwo - co dokładnie musi się znaleźć na tabliczce zgodnie z CE
• krótki czas realizacji - dopasowany do produkcji klienta

Zamawiając u specjalisty, zyskujesz pewność, że Twoje tabliczki będą zgodne z przepisami i trwałe przez wiele lat.

Aluminium, stal nierdzewna czy tworzywo grawerowane - co wybrać?

Wybór materiału zależy od środowiska pracy maszyny i wymagań klienta:

• Aluminium anodowane - lekkie, estetyczne, odporne na korozję. Idealne do maszyn ogólnego zastosowania.
• Stal nierdzewna - ekstremalnie trwała i odporna. Najlepsza do ciężkich warunków przemysłowych, wilgoci, chemikaliów.
• Tworzywo grawerowane - ekonomiczne rozwiązanie, sprawdza się w mniej wymagającym środowisku.

Dobór odpowiedniego materiału to klucz, aby tabliczka wytrzymała tyle, co sama maszyna.

Tabliczka Znamionowa jako Klucz do Identyfikacji i Bezpieczeństwa

Tabliczka znamionowa to nie tylko wymóg prawny, ale również element zapewniający bezpieczeństwo użytkownikowi i serwisowi maszyny. Dzięki niej urządzenie ma swoją „tożsamość” i może zostać prawidłowo zidentyfikowane. Tabliczka znamionowa CE to nie tylko formalność, ale istotny element, który przyczynia się do bezpieczeństwa i zgodności maszyn z unijnymi regulacjami. Rozporządzenie 2023/1230/UE wprowadza nowe wymagania, które mają na celu nie tylko podniesienie standardów bezpieczeństwa, ale również zapewnienie przejrzystości i łatwości komunikacji pomiędzy producentami a użytkownikami.

Chcesz szybko dobrać części do maszyny? Zacznij od danych z tabliczki - zobacz, czego potrzebujesz i gdzie tego szukać. Każdy producent (np. CAT, Volvo, JCB, Komatsu) umieszcza tabliczki znamionowe w nieco innych miejscach i w różnej formie.

Przykładowe dane pomocne w identyfikacji części maszyny
