Poszukiwanie i Analiza Schematów Elektrycznych Maszyn Budowlanych

Wielu właścicieli maszyn budowlanych, w tym poszukujących schematów dla modeli takich jak Schaeff SKB 1000, często mierzy się z wyzwaniem znalezienia kompletnej i aktualnej dokumentacji elektrycznej. Problemy z instalacją elektryczną są powszechne i wymagają szczegółowej wiedzy, aby skutecznie je rozwiązać, często w oparciu o dostępne schematy lub metody diagnostyczne.

Typowe Problemy Elektryczne w Maszynach Budowlanych

Użytkownicy maszyn budowlanych regularnie zgłaszają różnorodne problemy z instalacją elektryczną, które wymagają dostępu do schematów lub szczegółowej diagnostyki:

Awaryjność i Uszkodzenia Instalacji

• Po zakupie maszyny, szczególnie starszych modeli, instalacja elektryczna bywa w bardzo złym stanie, przypominającym "totalny galimatias".
• Odnotowano przypadki, gdzie "spalił się kawałek wiązki od elektrozaworów", co uniemożliwia identyfikację połączeń.
• Zwarcie elektryczne, na przykład "zwarcie od tylnych lamp", może prowadzić do nadtopienia gniazd bezpieczników i uszkodzeń w całej instalacji.
• Problemy z dmuchawą kabiny, takie jak "spalony rezystor i zatarty silnik dmuchawy", wymagają wymiany komponentów zgodnych ze schematem.

Brak Działających Systemów i Wskaźników

• Często działa jedynie rozruch i ładowanie akumulatora, podczas gdy "brak jest wskaźników, kontrolek, świateł".
• Problemy z ruchem maszyny, takie jak brak możliwości "wysunięcia ramienia" w koparko-ładowarce lub "zła zmiana biegów" (np. "na 2 wrzuca 4, na 3 wrzuca 2"), wskazują na usterki w systemach sterowania.
• Koparko-ładowarki mogą mieć problem z uzyskaniem biegu jałowego, a także niesprawny prędkościomierz.
• Problemy z wyświetlaczem, który "coś nie wyświetla mi dobrze", wymagają sprawdzenia rozpiski kostki licznika.

Problemy z Zasilaniem i Ładowaniem

• Wiele pytań dotyczy podłączenia alternatora, w zależności od jego typu ("9-diodowy czy 6-diodowy"), co jest kluczowe dla prawidłowego ładowania akumulatora.
• Użytkownicy szukają schematów ładowarek do akumulatorów, zarówno tych o wysokiej mocy (np. "36V takiej co by dawała ok 20A z zabezpieczeniem przeciw zwarciowym i automatem ładującym"), jak i prostych, energooszczędnych rozwiązań.
• Istnieje zapotrzebowanie na schematy ładowarek do konkretnych zastosowań, np. "ładowarki do hulajnogi elektrycznej" z akumulatorami "4,5 Ah 2x12 V".

Komunikacja i Sterowanie

• Błędy komunikacji, takie jak "IF wyświetla błąd komunikacji ECU-ECU", prowadzące do gaśnięcia i niemożności odpalenia maszyny, są poważnym problemem.
• Problemy ze sterowaniem joystickiem, gdy "żeby bieg przedni anulować to trzeba pykać kilka razy joystickiem na jazdę do tyłu i odwrotnie", wskazują na złożone usterki.
• Potrzeba wysterowania zaworów w koparko-ładowarce, działających na potencjometrze w joysticku, wymaga zrozumienia schematu połączeń elektrycznych między przyciskiem a elektrozaworem.
• Sterowanie ładowarki teleskopowej na przekaźnikach dla jazdy przód-tył, z uwzględnieniem rozłączania przez przycisk zmiany biegów, również wymaga schematów.

Wyzwania w Znajdowaniu Schematów Elektrycznych

Uzyskanie pełnej dokumentacji technicznej, w tym schematów elektrycznych, dla maszyn budowlanych często stanowi poważne wyzwanie:

Trudności w Dostępności Dokumentacji

• Użytkownicy aktywnie poszukują schematów dla szerokiej gamy maszyn, w tym "koparko ładowarki JCB 3CX rocznik 1981", "ładowarki firmy JCB o oznaczeniach 532/120", "koparko ładowarki Komatsu WB 97 S 5 z 2006 r.", czy "starej ladowarko- koparki 'bialorus'".
• W przypadku niektórych modeli, jak np. "Schaeff HML 32", zapotrzebowanie na dokumentację jest wysokie, co świadczy o jej trudnej dostępności.
• Często napotyka się na sytuację, gdzie "po wpisaniu numeru PIN z tabliczki w bazę danych JCB pokazuje, że maszyny nie ma w systemie", co uniemożliwia pobranie schematów.

Niekompletne lub Brakujące Instrukcje

• Dostępne instrukcje obsługi, takie jak te dla koparki białoruś, bywają "po rosyjsku i angielsku", co może stanowić barierę językową.
• Instrukcje mogą być niekompletne, np. "nie zamieścili tam jakichkolwiek schematów".
• Brak informacji o zabezpieczeniach (np. bezpiecznikach) dla niektórych urządzeń, takich jak hulajnogi elektryczne.
• Nawet w przypadku nowszych maszyn, takich jak "koparka Volvo EC240NCL", instrukcje serwisowe są poszukiwane i nie zawsze łatwo dostępne.

Rozbieżności i Modernizacje

• W używanych maszynach zdarzają się "małe modernizacje" lub "pomylone węże", co dodatkowo komplikuje diagnostykę bez oryginalnego schematu.
• Układy mogą być zmienione, np. "ktoś majstrował w instalacji i jest jeden bieg na krótko" w ładowarce Kramer 320.
• Rozbieżności w elementach, takich jak "na alternatorze mam całkiem inne wyjścia niż na schemacie", wymagają dogłębnej analizy i identyfikacji komponentów.

Diagnostyka i Rozwiązywanie Problemów Elektrycznych

Mimo trudności w pozyskaniu kompleksowych schematów, istnieją metody diagnostyki i napraw, często bazujące na doświadczeniu i analizie poszczególnych komponentów:

Analiza Komponentów i Układów

• W przypadku awarii, takich jak problemy ze skrzynią biegów, można "mierzyć rezystancję na kostce sterownika skrzyni biegów", co pozwala zlokalizować zwarcia lub uszkodzone cewki.
• Zrozumienie funkcji poszczególnych układów, takich jak "Max 6818", który "ma za zadanie zabezpieczenie styków przekaźnika przed drganiem", pomaga w izolowaniu problemów.
• W przypadku złożonych systemów, takich jak sterowanie prasą hydrauliczną, pomocne są "schematy drabinkowe", które krok po kroku opisują działanie styczników (np. K1, K2, K3, K4) odpowiedzialnych za podtrzymanie układu, załączanie imadła, siłownika formy i jego powrót.

Sterowanie i Modyfikacje

• Podłączanie dodatkowych systemów, takich jak "GPS TELEFONICA FMB140" do koparko-ładowarki, wymaga wiedzy o prostej instalacji elektrycznej w celu odczytu położenia lub uruchomienia silnika.
• Integracja systemów grzewczych, takich jak "WEBASTO Thermo Top C" (lub Z/C-D), wymaga znajomości połączeń, nawet jeśli zestaw jest niekompletny (brak pilota, przekaźników, bezpieczników).

Zastosowanie Zewnętrznych Urządzeń i Wskazówki

• Układy scalone, takie jak PB137, mogą uprościć budowę ładowarki akumulatorów, oferując ochronę przed odwrotnym podłączeniem, przepięciami, przegrzewaniem i zwarciem.
• W przypadku braku schematów, często zaleca się "metrówkę, kartkę długopis i pomierzyć zbiornik" lub szukać wskazówek na forach i w społecznościach.
• W przypadku starszych maszyn, takich jak koparka linowa KM251 z silnikiem IFA 2VD, demontaż silnika wymaga znajomości jego kotwiczenia.

Kluczowe Komponenty Elektryczne: Akumulatory

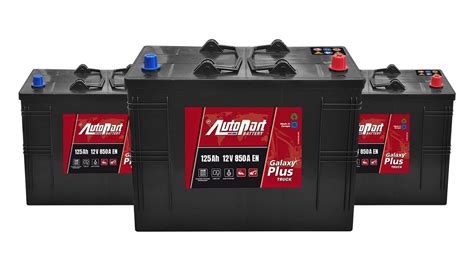

Podczas rozwiązywania problemów elektrycznych kluczowe jest również zrozumienie specyfikacji poszczególnych komponentów, takich jak akumulatory. Na przykład, dostępne są akumulatory o minimalnym poziomie wyładowania samoistnego, dobrej jakości, odporne na uderzenia i niewymagające konserwacji.

Akumulator Kramp 620045068KR o następujących parametrach stanowi przykład standardowego rozwiązania dla maszyn budowlanych:

• Napięcie: 12.0 V
• Pojemność 20h (C20): 120 Ah
• Prąd rozruchowy EN: 680 A
• Waga akumulatora napełnionego: 33,64 kg
• Technologia: Kwasowo-ołowiowa
• Właściwości: Niezawodny, stabilne działanie, długa żywotność, duży prąd rozruchowy.

Ten typ akumulatora znajduje zastosowanie w pojazdach rolniczych, ciągnikach oraz maszynach budowlanych. Lista kompatybilnych marek obejmuje między innymi Schaeff, co podkreśla znaczenie uniwersalnych komponentów w zróżnicowanych systemach maszynowych.
