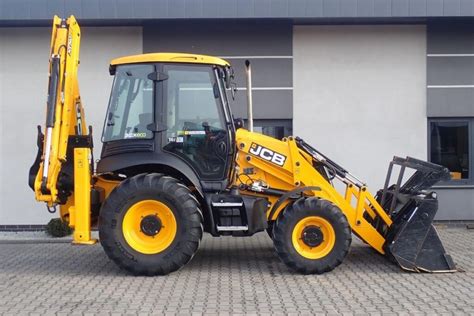

Koparko-ładowarka JCB 3CX to popularna maszyna, która znajduje szerokie zastosowanie w budownictwie, rolnictwie i wielu innych branżach. Charakteryzuje się wysoką wydajnością i niezawodnością, a także wyposażona jest w wiele innowacyjnych rozwiązań, które zwiększają jej funkcjonalność i skuteczność pracy. W zależności od wersji, JCB 3CX może mieć różne specyfikacje techniczne, z mocą od około 68 do 97 KM i wagą około 8 ton. Posiada różne osprzęty, takie jak łyżki, widełki do palet, młoty hydrauliczne czy młoty zrywkowe, co umożliwia jej wszechstronne wykorzystanie.
Typowe problemy z układem elektrycznym i potrzeba schematów
Nawet tak niezawodna maszyna jak JCB 3CX może napotkać problemy z układem elektrycznym, które wymagają interwencji. Często zdarza się, że użytkownicy doświadczają problemów ze oświetleniem, takich jak brak świateł roboczych, działające tylko światła postojowe, czy niemożność włączenia świateł drogowych na stałe - działają one jedynie w trybie "mrugnięcia". Bardzo niepokojącym sygnałem jest automatyczne przepalanie się bezpiecznika świateł natychmiast po przekręceniu kluczyka w stacyjce. Taka sytuacja zazwyczaj wskazuje na zwarcie w układzie elektrycznym.
W przypadku wystąpienia takich awarii, znalezienie i usunięcie usterki bez odpowiednich narzędzi i dokumentacji jest niezwykle trudne. Doświadczony elektryk, podejmujący się naprawy, bezwzględnie potrzebuje schematu elektrycznego. Niestety, schematy te bywają trudne do znalezienia, co utrudnia diagnostykę i naprawę.
Rola i znaczenie bezpieczników w układzie elektrycznym
Jak wiadomo, bezpieczniki chronią układ elektryczny naszych maszyn przed przeciążeniem i uszkodzeniem. Gdy któryś z podzespołów przestanie działać prawidłowo, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego też, przed przystąpieniem do głębszej naprawy, należy zawsze sprawdzić bezpiecznik odpowiadający za dany element. Przepalony bezpiecznik jest często pierwszym i najprostszym do zdiagnozowania objawem problemu, jednak jego powtarzające się przepalanie wskazuje na poważniejszą usterkę, taką jak zwarcie.
Schematy elektryczne i lokalizacja skrzynek bezpieczników w JCB 3CX
W kontekście problemów ze zwarciem i przepalającymi się bezpiecznikami, kluczowe staje się posiadanie dostępu do schematów elektrycznych oraz znajomość lokalizacji skrzynek bezpieczników i przekaźników. Dostęp do tych informacji pozwala na szybką identyfikację uszkodzonego obwodu i punktu zwarcia, co jest niezbędne do skutecznej naprawy.
W niniejszym artykule przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla JCB 3CX, które są kluczowe w procesie diagnostyki i usuwania awarii układu elektrycznego.
Główne skrzynki bezpieczników i przekaźników

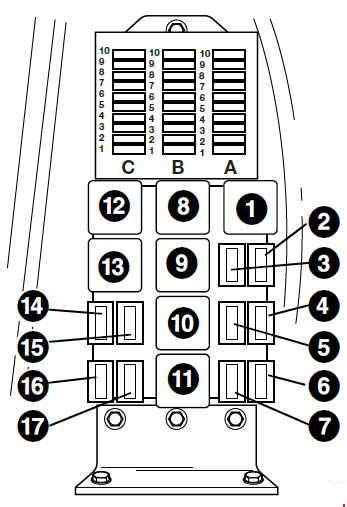

- Skrzynka bezpieczników w kabinie: Zazwyczaj zlokalizowana wewnątrz kabiny operatora, często pod deską rozdzielczą lub w bocznej konsoli. Zawiera bezpieczniki odpowiedzialne za oświetlenie wewnętrzne, radio, wycieraczki, panel sterowania i inne elementy kabinowe.
- Skrzynka bezpieczników i przekaźników w komorze silnika: Może znajdować się w pobliżu akumulatora lub w specjalnej obudowie, chroniącej przed warunkami zewnętrznymi. Zawiera bezpieczniki i przekaźniki dla kluczowych systemów, takich jak rozruch, ładowanie, oświetlenie zewnętrzne (w tym światła drogowe i robocze), systemy hydrauliczne i silnikowe.
Każdy bezpiecznik w tych skrzynkach jest przypisany do konkretnego obwodu. Na wewnętrznej stronie pokrywy skrzynki bezpieczników często znajduje się naklejka lub diagram, który szczegółowo opisuje funkcję każdego bezpiecznika oraz jego amperaż. Dokładne przestudiowanie tych schematów jest pierwszym krokiem do zdiagnozowania problemów z oświetleniem lub innymi podzespołami elektrycznymi.
