Niniejszy artykuł poświęcony jest tematyce schematów elektrycznych, ze szczególnym uwzględnieniem pojazdów specjalistycznych, takich jak WUKO SCK-3z. Przedstawione zostaną podstawowe zagadnienia związane z czytaniem i tworzeniem schematów, z naciskiem na ich zastosowanie w automatyce przemysłowej, w tym w systemach sterowania z użyciem sterowników PLC.

Podstawy schematów elektrycznych i sterowników PLC
Zrozumienie schematów elektrycznych jest kluczowe w pracy z systemami automatyki. Napięcie sterownicze +24V jest często wykorzystywane do zasilania sterowników PLC oraz innych urządzeń. Reakcja na przycisk w takich systemach jest niemal natychmiastowa, a prędkość obrotowa może wynosić od 2 do 3 obrotów na minutę w specyficznych zastosowaniach.
Elementy i symbole na schematach elektrycznych
W elektrotechnice i automatyce stosuje się znormalizowane symbole urządzeń. Podstawowe symbole urządzeń używanych w elektrotechnice/automatyce można znaleźć w podręcznikach branżowych oraz normach, np. IEC 1082-1.
Zastosowanie sterowników PLC w praktyce
Sterowniki PLC (Programmable Logic Controller) znajdują szerokie zastosowanie w przemyśle do zarządzania różnymi procesami. Przykłady obejmują sterowanie piecem dwufunkcyjnym za pomocą czujnika temperatury, gdzie sterownik włącza bądź wyłącza piec na podstawie odczytów, czy też sterowanie silnikiem elektrycznym za pomocą falownika i sterownika PLC. Falowniki mają za zadanie dostosować wydajność napędów dla stabilizacji ciśnienia lub poziomu cieczy.

Schematy połączeń PLC z urządzeniami wejścia/wyjścia

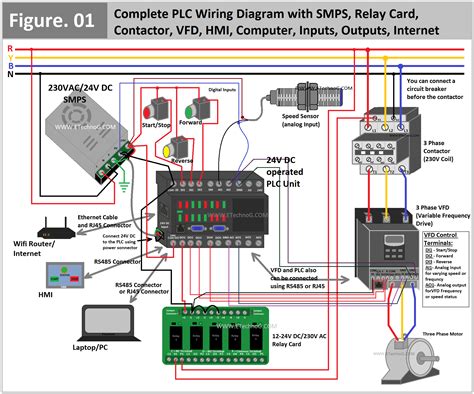

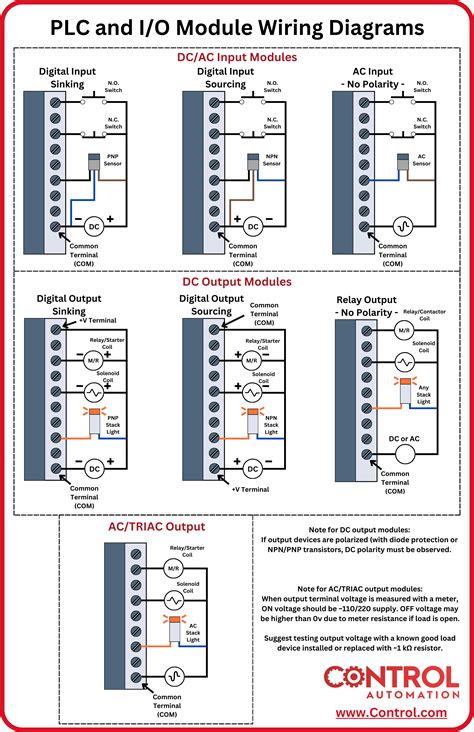

Podstawą projektowania systemu sterowania jest poprawny schemat połączeń. W przypadku sterowników PLC, takie schematy obejmują łączenie z różnymi urządzeniami wejścia/wyjścia, takimi jak czujniki pomiarowe, przekaźniki i urządzenia wykonawcze.
Przykładowe konfiguracje połączeń
- Połączenie PLC PNP do silnika asynchronicznego: Jest to jedno z typowych zadań, gdzie wymagane jest narysowanie schematu podłączenia sterownika.
- Sterowanie silnikiem i lampką za pomocą PLC: Tego typu proste układy są często używane do nauki podstaw programowania i okablowania.
- Przesyłanie danych między komputerami poprzez linie energetyczne 220V: To zaawansowane zagadnienie, które wymaga konkretnego schematu układu elektronicznego. W przypadku połączeń sieciowych, urządzenia PLC (Power Line Communication) w typowych warunkach rzadko przekraczają 100Mbps.
Programable Logic Controller Basics Explained - automation engineering
Wyzwania w projektowaniu schematów
Projektowanie schematów elektrycznych, zwłaszcza dla złożonych systemów, takich jak te oparte na PLC, może być wyzwaniem. Dotyczy to m.in. adresowania i tworzenia powiązań PLC w programach typu Eplan Electric P8. Problemy pojawiają się również przy podłączaniu kilku urządzeń jednocześnie do jednego sterownika, np. dwóch przepływomierzy wykorzystujących Modbus RTU do sterownika Unitronics.
Języki programowania PLC i ich związek ze schematami
Programowanie PLC często odbywa się w językach, które są zbliżone do schematów elektrycznych.
- LAD (Ladder Diagram): Jest to graficzny język programowania, który powstał, aby wygodnie przenosić do sterownika logikę zaprojektowaną na przekaźnikach, co czyni go podobnym do schematu elektrycznego.
- Języki tekstowe: Obejmują STL (Statement List) i IL (Instruction List).
Specyfika schematów elektrycznych w pojazdach specjalistycznych
W przypadku pojazdów specjalistycznych, takich jak samochód kombinowany WUKO SCK-3z na podwoziu Jelcz, schematy elektryczne są niezwykle skomplikowane ze względu na bogate wyposażenie i zintegrowane systemy.
Przypadek pojazdu WUKO SCK-3z
Historia pojazdu WUKO SCK-3z, który uległ pożarowi kabiny, pokazuje złożoność i znaczenie schematów elektrycznych w procesie jego renowacji. Odrestaurowywanie takiego pojazdu wymaga szczegółowej znajomości schematów instalacji, aby przywrócić mu pierwotne kształty i funkcjonalność. Ten typ pojazdów obsługuje systemy kanalizacyjne, co oznacza, że jego instalacje elektryczne są kluczowe dla prawidłowego działania pomp, zaworów i innych urządzeń wykonawczych.

Przykłady innych zastosowań PLC w pojazdach
Sterowanie myjnią automatyczną na PLC czy też sterowanie silnikiem trójfazowym klatkowym z hamulcem, gdzie charakterystyka może być zmieniana z parametrów zadanych z PLC (np. za pomocą sterowania PWM), to kolejne przykłady zaawansowanych systemów, które wymagają szczegółowych schematów elektrycznych i programowania.
Ważne aspekty w projektowaniu i czytaniu schematów elektrycznych
Należy pamiętać o poprawnym okablowaniu, uziemieniach i symbolice urządzeń.
Okablowanie i montaż szafek sterowniczych
Prawidłowe okablowanie tablic rozdzielczych, czy też montaż szafek sterowniczych, wymaga nie tylko umiejętności czytania schematów elektrycznych, ale również dbałości o szczegóły. Nieprawidłowo wykonane połączenia mogą prowadzić do awarii lub niebezpiecznych sytuacji, o czym świadczy przypadek "najgorzej zrobionej szafki sterowniczej".
Komunikacja szeregowa i protokoły
W systemach PLC istotna jest również komunikacja szeregowa. Poszukuje się PLC z możliwością napisania komunikacji szeregowej po pętli prądowej, a także schematów kabli do połączenia sterownika PLC z komputerem (np. Omron CPM1-10CDR-D z PC lub Allen Bradley PLC-5/SLC 5/03). Wartości danych, np. przepływów wody, można pobrać przy wykorzystaniu Modbus RTU.
Edukacja i rozwój w dziedzinie automatyki
Dla osób początkujących w dziedzinie elektrotechniki i automatyki, kluczowe jest zdobywanie wiedzy z podstaw, w tym z programowania sterowników PLC (np. Siemens LOGO!, Ge Fanuc 90-30, Arduino PLC IDE) oraz czytania i tworzenia schematów elektrycznych. Warto również zgłębiać temat działania maszyn przemysłowych poprzez czytanie schematów elektrycznych i diagnozowanie usterek.
