Posiadanie koparko-ładowarki JCB 4CX wyposażonej w linię do młota hydraulicznego otwiera nowe możliwości w zakresie wykonywanych prac. Aby w pełni wykorzystać potencjał tej funkcji, kluczowe jest zrozumienie jej budowy i sposobu działania. Niniejszy artykuł ma na celu szczegółowe omówienie kwestii związanych z gniazdem linii młota w modelu JCB 4CX, odpowiadając na pytania dotyczące kompletności instalacji oraz potencjalnych problemów z jej uruchomieniem.
Podstawy instalacji hydraulicznej dodatkowego osprzętu

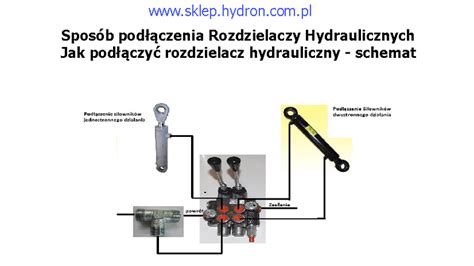

W celu wykonania instalacji do dodatkowego osprzętu, takiego jak młot hydrauliczny, można rozważyć rozwiązanie z wykorzystaniem elektrozaworu do tura 3 sekcja. Taka instalacja zazwyczaj wymaga kilku nypli, kolanek i węży, a także kilku metrów przewodu, dwóch szybkozłączek oraz przycisku sterującego. Przycisk ten można umieścić w drugiej dźwigni lub, jeśli nie ma takiej potrzeby, wykorzystać ten od klaksonu. Inną opcją jest założenie identycznego przycisku w drugiej dźwigni.
Wciskając przycisk, możliwe jest sterowanie osprzętem, na przykład skarpówką, przy pomocy pedału teleskopu. Gdy przycisk nie jest wciśnięty, teleskop będzie działał normalnie. To rozwiązanie jest często uznawane za jedną z najbardziej ekonomicznych opcji. Należy zwrócić uwagę na długość węży, aby na pełnym wysuwie nie były zbyt krótkie. Elektrozawór montuje się na ramieniu, w okolicach przyłączy od siłownika teleskopu, co minimalizuje potrzebną długość węży.
Zasilanie młota z funkcji teleskopu
W przypadku maszyn takich jak JCB, pojawia się pytanie, czy wysuwem teleskopu da się używać młota. Nie musi być osobnego pedału - można wykorzystać pedał od wysuwu, podobnie jak ma to miejsce w maszynach CAT. Jednakże, jak zostało już na forum napisane, w JCB wysuw jest zasilany tylko z jednej sekcji pompy.
Podczas pracy młotem nie wolno stosować wysuwu, dlatego do jego zasilania korzysta się z funkcji chowania wysuwu. Po dosunięciu do końca cały olej zostanie przekierowany na zasilanie młota, co pozwala na jego efektywną pracę.
Weryfikacja i diagnostyka fabrycznej linii młota w JCB 4CX
Sprawdzając kompletność linii młota w koparko-ładowarce JCB 4CX z joystickami, często pojawia się pytanie, czy obecność przycisku w kabinie i węży na ramieniu oznacza w pełni sprawną instalację. W praktyce, po przełączeniu włącznika w kabinie i naciśnięciu przycisków na joystickach, niekiedy nie obserwuje się żadnych zmian w pracy hydrauliki maszyny, takich jak przyduszenie czy zmiana dźwięku pracy. Brak reakcji może sugerować, że instalacja nie jest w pełni funkcjonalna lub wymaga dodatkowych elementów.
Jedną z potencjalnych przyczyn braku reakcji jest brak dodatkowych zaworów odcinających, które mogą być integralną częścią niektórych wersji instalacji. W przypadku maszyn wyposażonych w joysticki, systemy mogą się różnić. Warto poszukać na ramie maszyny, pod rozdzielaczem, sporej kostki z cewką, która jest połączona z rozdzielaczem i przewodem powrotu oleju do zbiornika. Taki element często świadczy o obecności rozbudowanej linii hydraulicznej.
Generalna zasada jest taka, że jeśli istnieją przewody doprowadzające do linii młota oraz przycisk na desce rozdzielczej, istnieje duże prawdopodobieństwo, że sama linia jest sprawna. Jednakże, jak pokazuje doświadczenie, konfiguracja instalacji może wpływać na kompatybilność i funkcjonalność. W starszych modelach, takich jak JCB 3CX z 2004 roku, testowanie linii poprzez podłączenie młota kolegi i krótkie prace na placu było skutecznym sposobem na weryfikację jej działania.
Młoty hydrauliczne do minikoparek … czym się różnią w skrócie Okada vs Tecna
Rodzaje systemów zasilania hydraulicznego dla młotów
Instalacja z podłączeniem z teleskopu
Instalacja hydrauliczna zasilana z teleskopu posiada znaczącą zaletę w postaci zaworów regulujących przepływ. Umożliwiają one precyzyjne dopasowanie parametrów przepływu oleju, co pozwala na podłączenie praktycznie każdego typu młota hydraulicznego. Dzięki temu można osiągnąć optymalną wydajność i uniknąć potencjalnych uszkodzeń narzędzia lub maszyny.
Nowsze rozwiązania: zasilanie z powrotu na rozdzielaczu
W przeciwieństwie do starszych systemów, nowsze instalacje często czerpią zasilanie z powrotu na rozdzielaczu. Takie rozwiązanie charakteryzuje się brakiem możliwości regulacji przepływu, co oznacza, że narzędzie albo działa poprawnie, albo wcale. Ogranicza to elastyczność w doborze osprzętu i może być problematyczne w przypadku chęci zastosowania młota o innych parametrach niż standardowo przewidziane.
Specyfika modeli i poszukiwanie schematów
Dla użytkowników, którzy chcą zainstalować linię pod młotek hydrauliczny w modelu JCB 4CX z 2004 roku, kluczowe jest zrozumienie specyfiki tej maszyny. Należy pamiętać, że użytkownik poszukuje schematu hydraulicznego do koparko-ładowarki JCB 4CX z 2009 roku, a w dyskusji poruszono kwestie dotyczące liczby rozdzielaczy hydraulicznych, z sugestią, że ten model posiada dwa rozdzielacze.
